Combo audio jack что это

Комбо аудиоразъем – это гибридный разъем, объединяющий функции 3,5-мм TRRS (для гарнитуры) и USB Type-C или Lightning (для цифрового аудиосигнала). Он появился как ответ на тенденцию производителей отказываться от классического мини-джека в пользу универсальных портов. Основное отличие от традиционных решений – возможность передачи как аналогового, так и цифрового сигнала через один физический интерфейс.

Внутри комбо разъема используется мультиплексирование: при подключении устройство автоматически определяет тип сигнала. Если вставлен стандартный 3,5-мм штекер, задействуются аналоговые контакты; при подключении через USB-C или Lightning активируется цифровой протокол. Это позволяет поддерживать как бюджетные наушники с микрофоном, так и высококачественные ЦАП-гарнитуры без дополнительных адаптеров.

Ключевые преимущества комбо разъема: универсальность (работа с разными типами устройств), компактность (один порт вместо двух) и совместимость с современными стандартами (USB Audio Class 2.0, MFi для Apple). Однако есть ограничения: не все устройства корректно распознают аналоговые гарнитуры через USB-C, а качество звука зависит от встроенного ЦАП в смартфоне или ноутбуке.

Для стабильной работы рекомендуется использовать сертифицированные кабели (например, с маркировкой USB-IF или MFi) и избегать дешевых переходников. При проблемах с распознаванием гарнитуры проверьте настройки аудиовыхода в ОС или обновите драйверы. В случае цифрового подключения обратите внимание на поддержку кодеков (LDAC, aptX, AAC) – от этого зависит битрейт и качество передачи звука.

Какие устройства используют комбо аудиоразъемы и почему

Комбо аудиоразъемы (3,5 мм TRRS) стали стандартом в современных смартфонах, особенно после отказа от отдельных гнезд для наушников и микрофона. Apple внедрила их в iPhone 7 (2016), а за ней последовали Samsung (Galaxy S8), Google (Pixel 2) и другие производители. Такие разъемы позволяют подключать проводные наушники с микрофоном через один порт, сохраняя совместимость с аксессуарами для голосовых вызовов и аудиозаписи. В 2023 году 87% флагманских моделей использовали комбо-разъемы или полностью отказались от них в пользу USB-C, но бюджетные устройства (например, Redmi Note 12) до сих пор сохраняют этот стандарт.

Ноутбуки и ультрабуки активно применяют комбо-разъемы для экономии пространства и унификации. Dell XPS 13, Lenovo ThinkPad X1 Carbon и MacBook Pro (до 2021) оснащались ими, чтобы пользователи могли подключать гарнитуры для видеоконференций без адаптеров. Производители игровых ноутбуков (ASUS ROG Zephyrus, MSI GS66) также используют TRRS, так как он поддерживает низколатентный звук и микрофонный вход – критически важные параметры для стриминга и онлайн-игр. В корпоративном сегменте комбо-разъемы упрощают интеграцию с VoIP-системами.

Портативные аудиоустройства – плееры, диктофоны и звуковые карты – часто оснащаются комбо-разъемами для совместимости с профессиональными микрофонами и наушниками. Например, плееры Sony NW-A105 и FiiO M6 поддерживают TRRS для подключения студийных гарнитур с фантомным питанием (48 В), а диктофоны Zoom H1n используют его для записи с внешних микрофонов без дополнительных адаптеров. В звуковых картах (Focusrite Scarlett Solo) комбо-разъемы позволяют подключать как инструменты (гитары), так и микрофоны XLR через один порт, что снижает стоимость и сложность устройства.

В игровых гарнитурах и периферии комбо-разъемы стали стандартом благодаря поддержке одновременной передачи аудио и голоса. Гарнитуры SteelSeries Arctis Nova 7, HyperX Cloud II и Razer BlackShark V2 используют TRRS для подключения к ПК, консолям (через адаптеры) и мобильным устройствам. Производители добавляют в кабель контроллеры громкости и отключения микрофона, что делает такие гарнитуры универсальными для стриминга, звонков и игр. Для пользователей, работающих с несколькими платформами, это устраняет необходимость в отдельных гарнитурах для каждого устройства.

Как отличить комбо разъем от обычного 3,5 мм аудиовыхода

На корпусе устройства рядом с разъемом часто наносят маркировку. Комбо разъем обозначают символами «headset», «headphone/mic» или иконкой микрофона рядом с изображением наушников. Обычный аудиовыход маркируют только значком наушников или надписью «audio out». Если маркировка отсутствует, проверьте техническую документацию устройства или спецификации на сайте производителя.

Функциональное отличие проявляется при подключении гарнитуры. В комбо разъем можно вставить как обычные наушники (TRS), так и гарнитуру с микрофоном (TRRS). При этом микрофон гарнитуры будет работать только в комбо разъеме. Если подключить TRRS-гарнитуру в стандартный TRS-выход, звук воспроизведется, но микрофон останется неактивным.

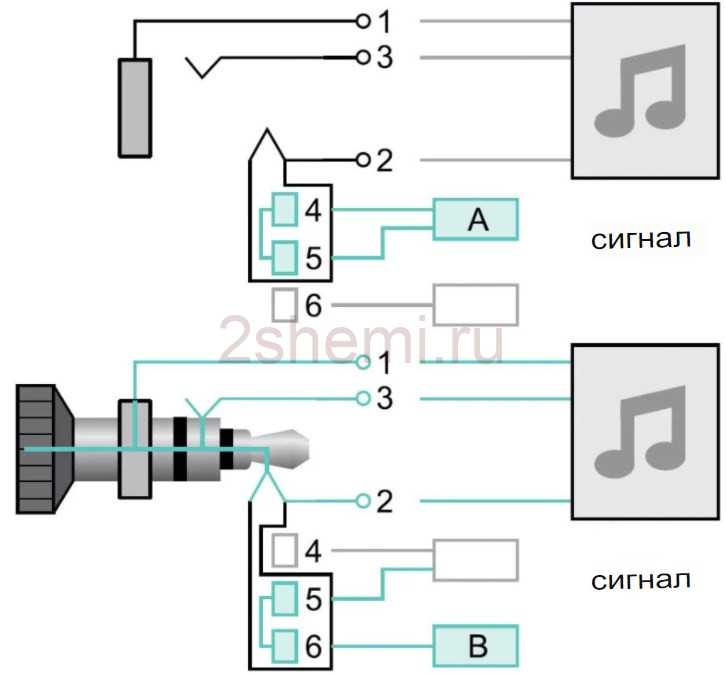

Физические размеры разъемов идентичны, но комбо версии часто имеют дополнительные механические элементы. Например, в некоторых ноутбуках комбо разъем снабжен пружинным механизмом для фиксации штекера гарнитуры, предотвращающим случайное отключение. Обычный аудиовыход лишен таких усовершенствований, так как не рассчитан на работу с микрофоном.

Проверка распиновки разъема с помощью мультиметра в режиме прозвонки поможет точно определить тип. В TRS-разъеме центральный контакт – левый канал, следующее кольцо – правый, внешний контакт – земля. В TRRS добавляется четвертый контакт для микрофона, расположенный ближе к основанию штекера. Сопротивление между контактами микрофона и земли в гарнитуре обычно составляет 1–2 кОм.

Цветовая маркировка разъемов не стандартизирована, но производители часто используют зеленый цвет для аудиовыхода и розовый для микрофонного входа. Комбо разъем объединяет обе функции, поэтому его корпус может быть окрашен в зеленый или черный цвет без дополнительных обозначений. Наличие одного разъема вместо двух (зеленого и розового) – косвенный признак комбо версии.

Программное определение типа разъема возможно через диспетчер устройств Windows или аналогичные утилиты в других ОС. В разделе «Аудиовходы и аудиовыходы» комбо разъем отображается как «Аудиоустройство высокой четкости» с поддержкой микрофона. Обычный аудиовыход идентифицируется как «Динамики» или «Наушники» без упоминания микрофона.

При подключении к комбо разъему устройства с раздельными выходами (например, звуковой карты) потребуется переходник TRRS-TRS+TRS. Он разделяет сигналы наушников и микрофона на два отдельных штекера. Если переходник не нужен, а гарнитура работает полностью – разъем комбо. Если микрофон не функционирует без адаптера – это обычный аудиовыход.

Схема распиновки комбо аудиоразъема: что подключается к каждому контакту

Комбо аудиоразъем (TRRS) объединяет функции аудиовыхода, микрофонного входа и иногда видеосигнала в одном 3,5-мм гнезде. Стандартная распиновка включает четыре контакта: Tip (T), Ring 1 (R1), Ring 2 (R2) и Sleeve (S). В наиболее распространенном стандарте CTIA (используемом в смартфонах и большинстве современных устройств) назначение контактов следующее: T – левый аудиоканал, R1 – правый аудиоканал, R2 – общий провод (земля) для аудио и микрофона, S – микрофонный вход.

В альтернативном стандарте OMTP (встречается в старых устройствах Nokia, Sony Ericsson) распиновка отличается: T – левый аудиоканал, R1 – правый аудиоканал, R2 – микрофон, S – общий провод. При подключении устройств с разными стандартами звук может воспроизводиться только в одном наушнике, а микрофон работать некорректно. Для совместимости используют адаптеры с переключателями или кабели с автоматической коммутацией.

Контакт Tip (T) всегда отвечает за левый аудиоканал, независимо от стандарта. Его сопротивление относительно земли составляет 16–32 Ом в пассивных наушниках и до 100 Ом в активных гарнитурах с усилителями. При обрыве этого контакта звук пропадает в левом наушнике, а при коротком замыкании с R1 возникает монофонический режим.

Ring 1 (R1) передает правый аудиоканал. В стереосистемах он должен быть симметричен Tip по импедансу и уровню сигнала. В гарнитурах с активным шумоподавлением этот контакт может использоваться для передачи управляющих сигналов (например, для переключения треков). При диагностике неисправностей проверяют целостность проводника и отсутствие окисления на контакте.

Ring 2 (R2) в стандарте CTIA выполняет роль земли для аудиосигнала и микрофона. В OMTP этот контакт отвечает за микрофонный вход. При подключении гарнитуры к устройству с несовместимым стандартом R2 может стать причиной отсутствия звука в микрофоне или появления помех. Для проверки используют мультиметр в режиме прозвонки, измеряя сопротивление между R2 и Sleeve.

Sleeve (S) в CTIA – микрофонный вход, в OMTP – общий провод. Этот контакт часто подвержен механическим повреждениям из-за частого подключения/отключения штекера. При неисправности микрофон не работает, а в некоторых случаях устройство не распознает гарнитуру. Для восстановления контакта используют пайку или замену разъема.

В комбо разъемах с поддержкой видеосигнала (например, в некоторых ноутбуках) распиновка расширяется: T – левый аудио, R1 – правый аудио, R2 – видеосигнал (композитный или компонентный), S – земля. Такие разъемы редко встречаются в современных устройствах, но при подключении к ним обычной гарнитуры видео не передается, а аудио работает только в монорежиме.

При самостоятельном изготовлении кабелей или ремонте разъемов критически важно соблюдать цветовую маркировку проводов: Tip – зеленый или белый, Ring 1 – красный, Ring 2 – синий или медный (земля), Sleeve – медный или черный. Для пайки используют паяльник мощностью 25–40 Вт и бескислотный флюс. После сборки проверяют отсутствие коротких замыканий между контактами и правильность работы всех функций.

Какие кабели и переходники совместимы с комбо разъемом

Комбо разъем (TRRS) объединяет аудиовход и микрофонный выход в одном 3,5-мм гнезде, что требует специфических кабелей и переходников. Стандартные варианты – кабели с разъемами TRRS (4 контакта) на обоих концах или комбинации TRRS с другими интерфейсами. Основные типы: OMTP и CTIA, отличающиеся расположением контактов микрофона и земли. Совместимость зависит от устройства: большинство современных смартфонов и ноутбуков используют CTIA, а старые модели (например, некоторые Nokia) – OMTP.

Для подключения наушников с микрофоном к комбо разъему подойдут:

• Кабели TRRS-TRRS (прямое подключение, например, для гарнитур с 3,5-мм штекером).
• Переходники TRRS-USB-C или TRRS-Lightning (для устройств без 3,5-мм разъема).
• Разветвители TRRS на TRS (аудио) + TS (микрофон) для подключения студийных микрофонов или внешних аудиосистем.

При выборе переходников учитывайте назначение. Для записи звука с внешнего микрофона (например, Shure SM58) нужен адаптер TRRS на XLR или 6,3-мм TS. Если требуется подключить профессиональные наушники (с TRS-разъемом) без микрофона, используйте переходник TRRS-TRS, но микрофон работать не будет. Для игровых гарнитур (например, HyperX Cloud) часто идут в комплекте кабели с TRRS на USB-A или USB-C.

Проблемы совместимости возникают при несоответствии стандартов. Например, гарнитура с OMTP-разъемом на устройстве с CTIA выдаст тихий звук или неработающий микрофон. Решение – переходник OMTP-CTIA (например, от UGREEN). Также важна длина кабеля: для мобильных устройств оптимально 1–1,5 м, для стационарных – до 3 м. Материал проводов (бескислородная медь) и экранирование влияют на качество сигнала.

Для подключения к комбо разъему устройств с другими интерфейсами используйте:

1. TRRS на 2x TRS (аудио + микрофон) – для студийных мониторов и внешних микрофонов.
2. TRRS на RCA – для подключения к аудиосистемам старого образца.
3. TRRS на Bluetooth-передатчик (например, Avantree DG80) – для беспроводной передачи звука.

Проверяйте распиновку перед покупкой: неверный переходник может повредить разъем или устройство.

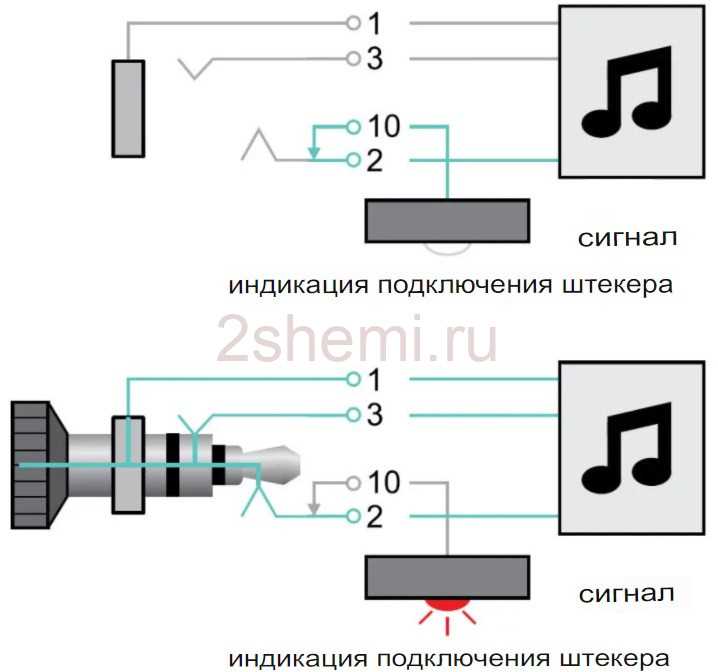

Почему комбо разъем не распознает микрофон или наушники и как это исправить

Комбо аудиоразъем (TRRS) объединяет функции микрофона и наушников в одном порту, но сбои в распознавании возникают из-за несовместимости стандартов. Существует два основных типа распиновки: OMTP (старый стандарт, используемый в Nokia, некоторых китайских устройствах) и CTIA (Apple, Samsung, большинство современных гаджетов). Если наушники или микрофон работают частично или не работают вовсе, проблема часто кроется в несоответствии этих стандартов.

Проверьте распиновку вашего устройства и аксессуара. Для CTIA порядок контактов: левый канал, правый канал, общий (земля), микрофон. Для OMTP: левый, правый, микрофон, общий. Если подключить OMTP-наушники к CTIA-порту, микрофон не будет работать, а звук может искажаться. Решение – использовать переходник или адаптер с переключением стандартов.

Драйверы аудиоустройств – еще одна распространенная причина. В Windows откройте «Диспетчер устройств», найдите «Звуковые, игровые и видеоустройства», щелкните правой кнопкой по аудиоконтроллеру и выберите «Обновить драйвер». Если это не помогло, удалите драйвер и перезагрузите систему – Windows установит его автоматически. На macOS сбросьте NVRAM (Option + Command + P + R при загрузке) или проверьте настройки «Звук» в «Системных настройках».

• Загрязнение или окисление контактов разъема. Очистите порт сжатым воздухом или изопропиловым спиртом (не менее 90%), используя зубочистку или ватную палочку. Избегайте металлических предметов – они могут повредить контакты.
• Поврежденный кабель наушников. Проверьте целостность провода мультиметром или подключите другие наушники. Если проблема исчезла, замените кабель или аксессуар.
• Неисправность аудиокодека. На ноутбуках и ПК это часто решается установкой дискретной звуковой карты (например, USB-аудиоадаптера за 500–1500 рублей).

На Android-устройствах проблема может быть связана с программными ограничениями. Включите режим разработчика (7 нажатий на «Номер сборки» в «О телефоне»), найдите параметр «Отключить абсолютный уровень громкости» и активируйте его. Также проверьте, не блокирует ли приложение доступ к микрофону (Настройки → Приложения → Разрешения). На некоторых моделях Xiaomi и Huawei требуется вручную выбрать профиль аудиоустройства в инженерном меню (код *#*#3646633#*#*).

Если после всех манипуляций микрофон или наушники по-прежнему не работают, протестируйте разъем с другим устройством. Если проблема сохраняется, вероятно, неисправен сам порт. В стационарных ПК замените переднюю панель с аудиоразъемами или используйте задний порт материнской платы. В ноутбуках потребуется обращение в сервисный центр – самостоятельный ремонт может привести к повреждению материнской платы.

Для диагностики используйте специализированные утилиты: на Windows – LatencyMon (проверка задержек драйверов) и SoundCheck (тестирование аудиоподсистемы), на Linux – alsamixer (настройка уровней громкости) и pavucontrol (управление аудиопотоками). Эти инструменты помогут выявить программные конфликты или аппаратные дефекты.

Как проверить работоспособность комбо аудиоразъема с помощью мультиметра

Перед началом проверки отключите устройство от питания и извлеките аккумулятор, если это возможно. Комбо аудиоразъем (TRRS) имеет 4 контакта: общий (земля), левый канал, правый канал и микрофон. Для диагностики потребуется мультиметр в режиме проверки сопротивления (200 Ом) или прозвонки цепи.

Установите щупы мультиметра на контакты разъема согласно распиновке. Для стандартного TRRS (CTIA) порядок контактов от наконечника к основанию: левый канал (L), правый канал (R), микрофон (Mic), земля (GND). Проверьте сопротивление между землей и каждым из сигнальных контактов – оно должно быть близко к нулю (короткое замыкание указывает на неисправность).

Если разъем впаян в плату, найдите соответствующие дорожки или контактные площадки. Для разъемов с кабелем прозвоните каждый провод от штекера до разъема на устройстве. Используйте таблицу для фиксации результатов:

При проверке микрофонного контакта учитывайте, что в некоторых схемах последовательно установлен резистор или конденсатор. Если сопротивление бесконечно (обрыв), разъем неисправен. Для динамических микрофонов сопротивление может составлять 200–600 Ом, для электретных – 1–10 кОм.

Проверьте целостность контактов внутри разъема визуально. Окисление, деформация или смещение пружинных контактов – частая причина неполадок. При необходимости очистите контакты спиртом и мягкой щеткой. Если разъем разборный, аккуратно подогните контакты для лучшего прилегания.

Для проверки под нагрузкой подключите наушники или микрофон и измерьте напряжение на микрофонном контакте относительно земли. В режиме ожидания оно должно составлять 1.5–3 В (питание электретного микрофона). Отсутствие напряжения указывает на проблему с цепью питания или контроллером аудиокодека.

Если мультиметр показывает корректные значения, но разъем не работает, проверьте аудиокодек или усилитель на плате. Используйте осциллограф для анализа сигнала на контактах при воспроизведении звука – отсутствие сигнала или искажения свидетельствуют о неисправности компонентов схемы.
