Гтц что это в машине

Главный тормозной цилиндр (ГТЦ) – ключевой элемент гидравлической тормозной системы, преобразующий механическое усилие от педали тормоза в гидравлическое давление. Без него передача силы на тормозные механизмы колес была бы невозможна. В большинстве легковых автомобилей используется тандемный ГТЦ, состоящий из двух последовательно расположенных поршней, что обеспечивает разделение контуров для повышения безопасности.

Конструктивно ГТЦ включает корпус из алюминиевого сплава или чугуна, первичный и вторичный поршни, возвратные пружины, манжеты и компенсационные отверстия. При нажатии на педаль тормоза толкатель перемещает первичный поршень, создавая давление в первом контуре. Одновременно давление передается на вторичный поршень, активируя второй контур. Типичное рабочее давление в системе – 8–12 МПа, но при экстренном торможении оно может достигать 15–18 МПа.

Расположение ГТЦ зависит от компоновки автомобиля: в переднеприводных моделях он обычно крепится к вакуумному усилителю тормозов, в заднеприводных – к моторному щиту. Диаметр поршней варьируется от 19 до 28 мм в зависимости от массы автомобиля и требований к тормозному усилию. Например, в легковых автомобилях класса B (Kia Rio, Volkswagen Polo) используются цилиндры с диаметром 20,64 мм, а в кроссоверах (Toyota RAV4) – до 25,4 мм.

Признаки неисправности ГТЦ: провал педали тормоза, утечка тормозной жидкости из-под манжет, неравномерное торможение или увеличенный ход педали. Для диагностики проверяют уровень жидкости в бачке (должен быть между метками MIN и MAX), состояние манжет (трещины, разбухание) и герметичность соединений. Замена ГТЦ требуется при обнаружении внутренних утечек или заклинивании поршней – ремонтные комплекты не всегда решают проблему из-за износа зеркала цилиндра.

Обслуживание ГТЦ включает замену тормозной жидкости каждые 2 года или 40–50 тыс. км пробега (в зависимости от типа DOT). При установке нового цилиндра обязательна прокачка системы для удаления воздуха – даже микроскопические пузырьки снижают эффективность торможения на 30–40%. Используйте только рекомендованную производителем жидкость: смешивание DOT 3 и DOT 4 приводит к образованию осадка, забивающего компенсационные отверстия.

Назначение главного тормозного цилиндра в тормозной системе

Главный тормозной цилиндр (ГТЦ) – ключевой гидравлический узел, преобразующий механическое усилие от педали тормоза в давление тормозной жидкости. Без него невозможна передача силы на рабочие цилиндры колес, что делает ГТЦ критически важным для безопасности. В современных автомобилях применяются два основных типа: одноконтурные (устаревшие) и двухконтурные, где каждый контур отвечает за отдельную пару колес (переднюю/заднюю или диагональную). Двухконтурная схема сохраняет частичную работоспособность системы при разгерметизации одного из контуров.

Основная функция ГТЦ – создание и поддержание давления в тормозной магистрали. При нажатии на педаль поршень внутри цилиндра вытесняет жидкость через клапаны в трубопроводы, передавая усилие на суппорты или барабанные механизмы. Давление в системе может достигать 10–15 МПа (100–150 бар) в зависимости от конструкции автомобиля. Для сравнения: в спортивных моделях с керамическими тормозами этот показатель может превышать 20 МПа. Эффективность работы ГТЦ напрямую влияет на тормозной путь – при неисправности цилиндра он увеличивается на 30–50%.

Конструктивно ГТЦ состоит из корпуса, поршней (первичного и вторичного в двухконтурных моделях), возвратных пружин, манжет и компенсационного бачка. Манжеты из EPDM-резины или фторкаучука обеспечивают герметичность при температурах от -40°C до +150°C. Бачок, обычно из прозрачного полипропилена, содержит запас жидкости для компенсации износа колодок и утечек. В таблице ниже приведены типичные объемы бачков для разных классов автомобилей:

Неисправности ГТЦ проявляются в виде провала педали, утечки жидкости или неравномерного торможения. Наиболее частые причины – износ манжет (срок службы 80–120 тыс. км) или коррозия поршней при использовании некачественной жидкости. Для диагностики проверяют уровень жидкости в бачке, герметичность соединений и наличие воздуха в системе. При замене ГТЦ рекомендуется одновременно обновлять тормозную жидкость, так как старая накапливает влагу, снижая температуру кипения на 20–30°C за 2 года эксплуатации.

Обслуживание ГТЦ включает регулярную проверку уровня жидкости (раз в 3 месяца) и ее замену каждые 2 года или 40–50 тыс. км. При установке нового цилиндра требуется прокачка системы для удаления воздуха – процедура выполняется строго по схеме: заднее правое → переднее левое → заднее левое → переднее правое (для диагональной разводки). Использование ремкомплектов (манжеты, пружины) допустимо только при незначительном износе, в остальных случаях рекомендуется замена узла целиком.

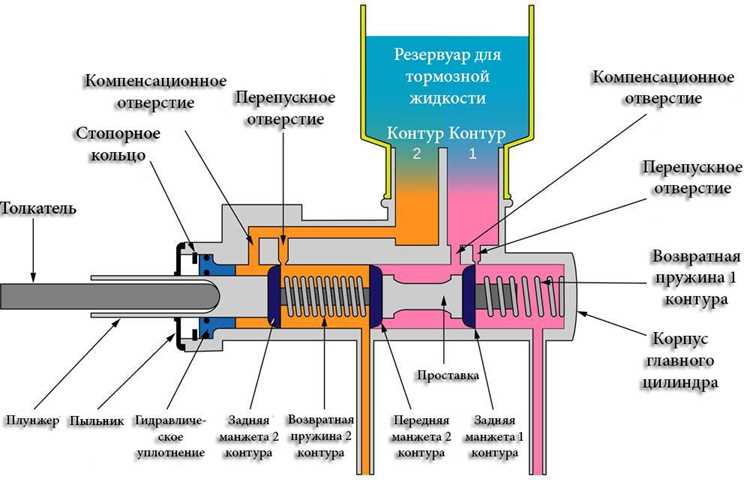

Основные компоненты ГТЦ и их функции

Главный тормозной цилиндр (ГТЦ) состоит из корпуса, поршней, возвратных пружин, уплотнительных манжет и компенсационного бачка. Корпус изготавливается из алюминиевого сплава или чугуна, выдерживает давление до 150 бар. Внутри размещены первичный и вторичный поршни, разделённые уплотнениями: первичный поршень приводится в движение педалью тормоза, вторичный – гидравлическим давлением.

• Первичный поршень – передаёт усилие от штока педали на тормозную жидкость, создавая давление в контурах. Оснащён резиновыми манжетами с ресурсом 80–120 тыс. км; износ приводит к падению эффективности торможения.
• Вторичный поршень – дублирует работу первичного при его отказе, обеспечивая резервное торможение. Работает в паре с возвратной пружиной, которая возвращает его в исходное положение после снятия нагрузки.
• Компенсационный бачок – поддерживает уровень жидкости, компенсируя её утечки и температурное расширение. Объём бачка – 0,3–0,6 л; при снижении уровня ниже минимальной отметки срабатывает датчик аварийного сигнала.

Уплотнительные манжеты (обычно из EPDM-резины) предотвращают утечку жидкости и попадание воздуха в систему. Их деформация или растрескивание – основная причина завоздушивания контуров. Замена манжет рекомендуется каждые 5 лет или при появлении течей, даже микроскопических. Для диагностики используйте манометр: падение давления ниже 100 бар при нажатой педали указывает на износ уплотнений.

Как ГТЦ преобразует усилие на педали в гидравлическое давление

В двухконтурных системах ГТЦ разделяет давление на два независимых контура. При нажатии педали первичный поршень перемещается, вытесняя жидкость в первый контур. Одновременно через пружину или гидравлическую связь приводится в движение вторичный поршень, который создаёт давление во втором контуре. Такая схема обеспечивает резервирование: при утечке в одном контуре второй сохраняет работоспособность. Расстояние между поршнями (обычно 5–10 мм) критично – его нарушение приводит к неравномерному распределению давления.

• Первичный поршень: диаметр 20–22 мм, ход 15–20 мм.
• Вторичный поршень: диаметр 18–20 мм, ход 10–15 мм.
• Давление в системе: 8–12 МПа при штатном торможении, до 18 МПа при экстренном.

Герметичность системы обеспечивают манжеты и уплотнительные кольца. Первичная манжета (обычно из EPDM-резины) предотвращает утечку жидкости между поршнем и стенками цилиндра. Вторичная манжета изолирует полость между поршнями. При износе манжет (ресурс 80–120 тыс. км) давление падает, педаль становится «ватной». Рекомендация: проверять состояние манжет при каждой замене жидкости (раз в 2 года или 40 тыс. км).

Обратные клапаны в ГТЦ поддерживают остаточное давление в системе (0,05–0,1 МПа) после отпускания педали. Это предотвращает попадание воздуха в магистрали и ускоряет срабатывание тормозов при повторном нажатии. В современных автомобилях клапаны интегрированы в корпус цилиндра, в старых моделях – отдельные элементы. Признак неисправности клапанов: педаль «проваливается» после резкого отпускания.

Для диагностики эффективности преобразования усилия используют манометр, подключённый к штуцеру ГТЦ. При нажатии педали с усилием 50 кгс давление должно соответствовать паспортным значениям (например, 10 МПа для ВАЗ-2110). Отклонение более 15% указывает на износ поршней, манжет или деформацию цилиндра. Ремонтопригодность ГТЦ ограничена: при выработке стенок (допуск 0,02 мм) требуется замена узла целиком.

Роль поршней и манжет в работе главного тормозного цилиндра

Манжеты (уплотнительные кольца) изготавливаются из нитрил-бутадиенового каучука (NBR) или этилен-пропиленового каучука (EPDM) с твердостью 70–90 по Шору А. Они герметизируют зазоры между поршнями и корпусом цилиндра, предотвращая утечки тормозной жидкости и попадание воздуха в систему. Первичные манжеты (на первичном поршне) работают в режиме динамического уплотнения, выдерживая давление до 180 бар, а вторичные – статического, компенсируя износ и температурные деформации. При износе манжет свыше 0,2 мм или появлении трещин эффективность торможения снижается на 30–40%, что требует немедленной замены.

В процессе эксплуатации поршни и манжеты подвергаются абразивному износу от частиц грязи и продуктов окисления тормозной жидкости. Для продления срока службы рекомендуется использовать жидкости класса DOT 4 или выше с температурой кипения не ниже 230°C и менять их каждые 2 года. При замене манжет необходимо смазывать их тормозной жидкостью или специальной силиконовой смазкой, избегая минеральных масел, разрушающих резину. Поршни перед установкой проверяются на отсутствие задиров и коррозии – даже микроскопические повреждения приводят к неравномерному износу манжет и утечкам.

Диагностика неисправностей поршней и манжет включает проверку на «провал» педали тормоза, подтекание жидкости из ГТЦ и неравномерное торможение колес. При обнаружении утечек или снижении давления в системе первым этапом ремонта является разборка цилиндра с промывкой деталей спиртом или чистой тормозной жидкостью. Манжеты заменяются комплектом, даже если повреждена только одна, а поршни – при наличии износа свыше 0,05 мм. После сборки система прокачивается для удаления воздуха, а герметичность проверяется под давлением 100 бар в течение 5 минут.

Почему важна герметичность ГТЦ и как она проверяется

Герметичность главного тормозного цилиндра (ГТЦ) критически влияет на эффективность торможения. Даже микроскопические утечки тормозной жидкости приводят к падению давления в системе, увеличивая тормозной путь на 30–50% при экстренном торможении. В условиях высоких нагрузок (например, при спуске с горы) потеря герметичности может вызвать полный отказ тормозов из-за попадания воздуха в контур.

Утечки возникают в местах уплотнений поршней, манжет или в зоне стыка корпуса с бачком. Признаки разгерметизации: провалы педали тормоза, снижение уровня жидкости в бачке без видимых внешних утечек, появление маслянистых пятен под автомобилем. Особенно опасно, когда жидкость попадает на тормозные колодки – коэффициент трения снижается до 0,1–0,2, что делает торможение практически невозможным.

Проверка герметичности начинается с визуального осмотра. Осмотрите корпус ГТЦ на предмет трещин, а уплотнения – на износ или деформацию. Особое внимание уделите зоне под бачком: следы жидкости здесь указывают на неисправность уплотнительных колец. Для точной диагностики используйте манометр: подключите его к штуцеру прокачки и создайте давление 100 бар. Падение давления более чем на 5 бар за 30 секунд свидетельствует о внутренней утечке.

Тест на «сухое» торможение помогает выявить скрытые дефекты. Запустите двигатель, нажмите педаль тормоза до упора и удерживайте 10–15 секунд. Если педаль постепенно проваливается – уплотнения поршней изношены. Для проверки внешних утечек оберните корпус ГТЦ бумагой или белой тканью: масляные пятна проявятся через 5–10 минут при активном торможении.

При диагностике учитывайте температурные условия. В холодную погоду (-10°C и ниже) резина манжет теряет эластичность, что может вызвать временные утечки. Прогрейте систему, совершив 5–7 интенсивных торможений, затем повторите проверку. Если утечка исчезла – проблема в материале уплотнений, требующем замены на морозостойкие аналоги (например, EPDM вместо стандартного нитрила).

Для проверки герметичности вакуумным методом используйте специальный насос. Подключите его к штуцеру прокачки и создайте разрежение 0,8 бар. Если стрелка манометра не держится стабильно – утечка присутствует. Этот метод эффективен для выявления микротрещин в корпусе, невидимых при визуальном осмотре. При обнаружении дефектов корпус подлежит замене: ремонт сваркой или герметиками недопустим из-за риска разрушения под давлением.

Регулярная проверка герметичности ГТЦ – обязательная процедура при каждом ТО. Заменяйте тормозную жидкость каждые 2 года или 40 000 км: гигроскопичность жидкости ускоряет коррозию внутренних поверхностей цилиндра, что приводит к потере герметичности. При установке нового ГТЦ используйте только оригинальные уплотнения и смазку на силиконовой основе – это продлевает срок службы узла на 20–30%.

Типичные неисправности ГТЦ и их признаки

Коррозия зеркала цилиндра возникает из-за попадания влаги в тормозную жидкость (гигроскопичность DOT 3–5.1 достигает 3% за год). Окислы нарушают герметичность, вызывая неравномерное торможение или «залипание» педали. Визуально обнаруживается по рыжим подтёкам на корпусе ГТЦ или ржавчине на поршнях. Для профилактики рекомендуется замена жидкости каждые 2 года или 40 000 км, а также использование DOT 5.1 с антикоррозийными присадками. При глубокой коррозии цилиндр не подлежит восстановлению.

Засорение компенсационных отверстий диаметром 0,5–0,7 мм приводит к перегреву системы и образованию паровых пробок. Симптомы: педаль становится «ватной» при частых торможениях, эффективность падает на 30–40%. Причина – накопление продуктов износа манжет или использование некачественной жидкости. Для устранения демонтируют ГТЦ, промывают отверстия проволокой соответствующего диаметра и продувают сжатым воздухом под давлением 6–8 бар. После сборки обязательна прокачка системы с контролем уровня жидкости в бачке.

Как правильно обслуживать и заменять главный тормозной цилиндр

Обслуживание ГТЦ начинается с регулярной проверки уровня и состояния тормозной жидкости. Используйте только рекомендованную производителем жидкость (DOT 4 или DOT 5.1 для большинства современных автомобилей) и меняйте её каждые 2 года или 40–50 тыс. км пробега. Перед доливкой очистите крышку бачка от грязи, чтобы избежать попадания абразивных частиц в систему. Проверяйте герметичность соединений шлангов и трубок – даже микроскопические утечки приводят к падению давления и отказу тормозов. При обнаружении подтёков на корпусе цилиндра или мокрых пятен на вакуумном усилителе замените уплотнения или весь узел.

Замена ГТЦ требует точного соблюдения последовательности действий. Сначала слейте тормозную жидкость из системы через штуцеры прокачки суппортов, начиная с самого дальнего от цилиндра колеса. Отсоедините трубки от ГТЦ, заглушив их резиновыми пробками или плёнкой, чтобы предотвратить попадание воздуха и грязи. Открутите крепёжные гайки (обычно 2–4 шт. на 13–17 мм) и снимите цилиндр с вакуумного усилителя. Установите новый ГТЦ, используя оригинальные уплотнительные кольца – не смазывайте их маслом или смазками, только тормозной жидкостью. Затяните трубки с моментом 12–16 Н·м, избегая перекосов.

• Прокачайте систему строго по схеме: заднее правое → заднее левое → переднее правое → переднее левое. Используйте прозрачный шланг и ёмкость с жидкостью, чтобы контролировать выход пузырьков воздуха.
• После установки проверьте работу педали тормоза: она должна быть жёсткой, без провалов. Если педаль «мягкая», повторите прокачку или проверьте герметичность соединений.
• Не используйте повторно старые медные уплотнительные шайбы под штуцерами трубок – они одноразовые и теряют герметичность после демонтажа.
• При замене ГТЦ на автомобилях с ABS может потребоваться инициализация блока управления через диагностический сканер.

Влияние состояния ГТЦ на безопасность торможения

Главный тормозной цилиндр (ГТЦ) – критический узел, от которого зависит передача усилия от педали к колесным цилиндрам. Даже незначительный износ манжет или коррозия внутренних поверхностей снижают эффективность торможения на 30–40%, увеличивая тормозной путь на сухом асфальте до 2–3 метров при скорости 60 км/ч. При этом водитель может не замечать постепенного ухудшения, так как падение давления в системе происходит плавно.

Утечки тормозной жидкости через поврежденные уплотнения ГТЦ приводят к снижению уровня в бачке и завоздушиванию контура. В экстренной ситуации это проявляется как «провал» педали или полный отказ тормозов. Статистика показывает, что 12% аварий, связанных с неисправностями тормозной системы, вызваны именно отказами ГТЦ, а не износом колодок или дисков.

Коррозия поршней или зеркала цилиндра нарушает герметичность, что ведет к неравномерному распределению давления между контурами. В результате одно из колес может блокироваться раньше других, вызывая занос. На автомобилях с ABS такая неисправность провоцирует срабатывание системы на ровной дороге без видимых причин, дезориентируя водителя.

Загрязнение тормозной жидкости продуктами износа ГТЦ ускоряет деградацию резиновых уплотнений и металлических деталей. При содержании воды более 3% (по массе) температура кипения жидкости падает до 150°C, что приводит к образованию паровых пробок при интенсивном торможении. Это эквивалентно потере тормозов на 2–3 секунды – критический промежуток при скорости 90 км/ч.

Регулярная проверка ГТЦ должна включать осмотр на предмет подтеков под автомобилем, контроль уровня жидкости в бачке и проверку педали на «мягкость». Замена жидкости каждые 2 года или 40 000 км предотвращает коррозию внутренних поверхностей. При обнаружении неравномерного износа колодок или нестабильного торможения диагностика ГТЦ обязательна, даже если визуальных повреждений нет.

Ремонт ГТЦ путем замены ремкомплекта оправдан только при сохранности зеркала цилиндра. Если на поверхности обнаружены раковины или задиры глубиной более 0,05 мм, требуется замена узла целиком. Использование неоригинальных уплотнений снижает ресурс на 40–50%, так как их материал не соответствует требованиям производителя по термостойкости и химической стойкости.

На автомобилях с пробегом свыше 100 000 км рекомендуется профилактическая замена ГТЦ, даже при отсутствии явных симптомов. Ресурс узла редко превышает 150 000 км из-за естественного износа манжет и накопления абразивных частиц в жидкости. Игнорирование этой рекомендации увеличивает риск внезапного отказа в 5–7 раз по сравнению с автомобилями, где ГТЦ заменен вовремя.
