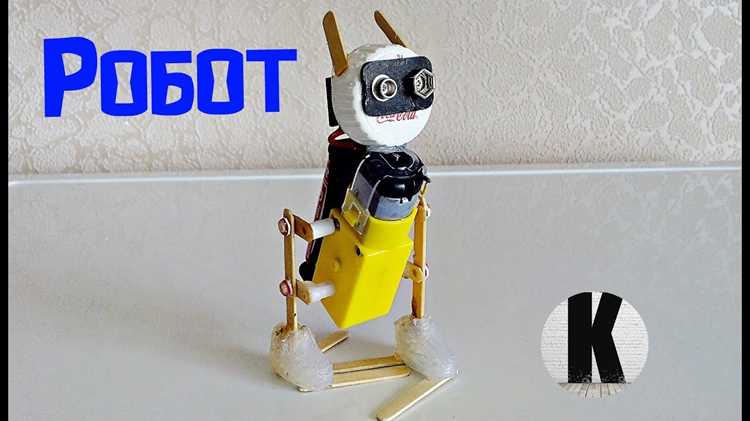

Как сделать маленького робота на пульте управления

Радиоуправляемый робот – это не игрушка, а платформа для изучения электроники, программирования и механики. В основе большинства самодельных моделей лежат микроконтроллеры Arduino Uno или STM32, моторы N20 с редукторами (600 об/мин, 5 кг·см) и модули радиоуправления NRF24L01+ или HC-12. Первый шаг – выбор компонентов с учетом нагрузки: для робота весом до 1 кг достаточно аккумулятора LiPo 2S 1000 мА·ч, а для более тяжелых конструкций потребуется 3S 2200 мА·ч.

Сборка начинается с шасси. Оптимальный вариант – алюминиевый профиль 20×20 мм или фанера толщиной 6 мм. Крепление моторов осуществляется через угловые кронштейны M3, а колеса диаметром 60–80 мм обеспечивают проходимость на неровных поверхностях. Для стабилизации используйте шариковый подшипник в качестве третьей точки опоры или сервопривод с кастерным колесом. Питание моторов организуйте через драйвер L298N или TB6612FNG, который выдерживает ток до 2 А на канал.

Программная часть строится на библиотеках RF24 для NRF24L01+ или SoftwareSerial для HC-12. Базовый код включает обработку сигналов с пульта (например, FS-i6 с приемником FS-iA6B) и управление моторами через ШИМ. Для отладки используйте монитор порта Arduino IDE с частотой обновления 9600 бод. Если робот теряет связь на расстоянии более 50 м, замените антенну NRF24L01+ на внешнюю 2,4 ГГц с усилением 5 дБи.

Финальный этап – тестирование и оптимизация. Проверьте потребление тока в режиме холостого хода (должно быть не более 200 мА) и под нагрузкой (до 1,5 А при движении). Для увеличения автономности добавьте модуль TP4056 для зарядки LiPo-аккумулятора от USB или солнечную панель 6 В 1 Вт. Если робот кренится при разгоне, уменьшите скорость ШИМ до 150 из 255 или установите гироскоп MPU6050 для автоматической коррекции.

Выбор компонентов для сборки робота с нуля

Начните с микроконтроллера: Arduino Uno (ATmega328P) или ESP32 (для Wi-Fi/Bluetooth) – оптимальные варианты. Arduino подойдет для базовых задач с частотой 16 МГц и 32 КБ флеш-памяти, ESP32 – для беспроводного управления с тактовой частотой 240 МГц и поддержкой двухъядерной архитектуры. Учтите потребление тока: Arduino – до 50 мА, ESP32 – до 240 мА в активном режиме. Для питания используйте LiPo-аккумуляторы на 7,4 В (2S) с емкостью от 1000 мАч – они обеспечивают баланс веса и автономности.

Двигатели выбирайте в зависимости от нагрузки: для колесных платформ подойдут моторы постоянного тока с редуктором (например, TT Motor 6V, 200 об/мин) или сервоприводы MG996R (15 кг·см крутящего момента) для манипуляторов. Контроллер двигателей L298N (до 2 А на канал) или TB6612FNG (1,2 А, низкое тепловыделение) обеспечит управление направлением и скоростью. Для точного позиционирования добавьте энкодеры (например, KY-040) – они дают разрешение до 20 импульсов на оборот.

Модули связи: HC-05 (Bluetooth 2.0) для простых проектов или NRF24L01+ (2,4 ГГц, до 100 м) для надежной передачи данных. Датчики – обязательный компонент: ультразвуковой HC-SR04 (диапазон 2–400 см) для избегания препятствий, MPU6050 (акселерометр + гироскоп) для стабилизации, а BME280 (температура, влажность, давление) – если требуется мониторинг среды. Шасси выбирайте из алюминиевых сплавов или ABS-пластика толщиной 3–5 мм – это снизит вибрации и повысит прочность.

Схема подключения моторов и драйверов управления

Для управления двигателями постоянного тока (DC) или шаговыми моторами в радиоуправляемом роботе используйте драйверы типа L298N или TB6612FNG. Первый поддерживает ток до 2 А на канал, второй – до 1,2 А, но компактнее и эффективнее. Подключите питание моторов к клеммам Motor Power (обычно 5–35 В), а логическое питание драйвера – к 5V или Vcc (если используется отдельный источник).

Не подключайте моторы напрямую к микроконтроллеру – это выведет его из строя. Драйверы изолируют высокие токи (до 2–3 А) от управляющей электроники. Для моторов с током свыше 2 А используйте DRV8871 (до 3,6 А) или реле с MOSFET-транзисторами. Убедитесь, что напряжение питания драйвера соответствует номиналу моторов (например, 6 В для сервоприводов SG90).

При подключении сервоприводов (например, MG996R) используйте отдельный источник питания на 5–6 В с током не менее 1 А на мотор. Сигнальную линию подключите к любому цифровому пину микроконтроллера, а GND – к общей земле. Библиотека Servo.h в Arduino упрощает управление углом поворота через servo.write().

Настройка радиомодуля для беспроводного управления

Выберите радиомодуль с частотой 2.4 ГГц (например, NRF24L01+ или HC-12) – они обеспечивают стабильную связь на расстоянии до 100 м в открытом пространстве при мощности 20 дБм. Подключите модуль к микроконтроллеру по SPI (для NRF24L01+: VCC – 3.3 В, GND – GND, CE – D9, CSN – D10, SCK – D13, MOSI – D11, MISO – D12) или UART (для HC-12: TX – RX, RX – TX, VCC – 5 В). Убедитесь, что питание стабилизировано конденсатором 10 мкФ между VCC и GND, чтобы избежать помех от скачков напряжения.

Настройте параметры связи в коде микроконтроллера. Для NRF24L01+ установите канал (например, 76) и скорость передачи (250 Кбит/с для баланса дальности и помехоустойчивости). Используйте библиотеку RF24 и инициализируйте модуль с адресами приемника и передатчика (например, radio.openWritingPipe(0xF0F0F0F0AA) и radio.openReadingPipe(1, 0xF0F0F0F0BB)). Проверьте связь тестовым пакетом данных. Для HC-12 задайте скорость UART (9600 бод) и режим работы (например, AT+FU3 для повышенной дальности). Сравните характеристики модулей в таблице:

Программирование микроконтроллера под задачи робота

Выбор микроконтроллера зависит от требований к роботу: для простых задач (движение, прием сигналов с пульта) подойдет ATmega328P (Arduino Uno) с тактовой частотой 16 МГц и 32 КБ флеш-памяти. Для сложных алгоритмов (обработка данных с датчиков, PID-регуляторы) лучше использовать STM32F103C8T6 (Blue Pill) с ядром Cortex-M3 (72 МГц, 64 КБ флеш) или ESP32 (Wi-Fi/Bluetooth, 240 МГц). Учитывайте количество GPIO, наличие ШИМ-каналов (минимум 4 для управления моторами) и интерфейсов (I2C, SPI, UART).

Основные этапы программирования:

1. Настройка тактирования и периферии. Для STM32 используйте STM32CubeMX для генерации кода инициализации, для Arduino – стандартные библиотеки (pinMode(), digitalWrite()). Пример настройки ШИМ для моторов на STM32:

   HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1); // Запуск ШИМ на канале 1 таймера 2
   __HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_1, 500); // Установка скважности 50%

2. Обработка сигналов с пульта. Для радиомодулей NRF24L01 используйте библиотеку RF24 (Arduino) или nRF24L01+ (STM32). Пример приема данных:

   if (radio.available()) {
   radio.read(&data, sizeof(data)); // data – структура с командами
   motorSpeed = map(data.throttle, 0, 255, 0, 1000); // Преобразование в ШИМ-значение
   }

3. Реализация логики движения. Для дифференциального привода (два мотора) используйте формулы:
   • Прямо: leftSpeed = rightSpeed = baseSpeed
   • Поворот: leftSpeed = baseSpeed - turnOffset; rightSpeed = baseSpeed + turnOffset
   • Разворот на месте: leftSpeed = -rightSpeed

   Для точного управления добавьте PID-регулятор по данным с энкодеров (например, AS5600 по I2C).

4. Обработка прерываний. Для энкодеров или датчиков препятствий настройте внешние прерывания:

   attachInterrupt(digitalPinToInterrupt(encoderPin), encoderISR, RISING); // Arduino
   HAL_NVIC_SetPriority(EXTI0_IRQn, 0, 0); // STM32

   В обработчике прерывания обновляйте счетчик импульсов и корректируйте скорость моторов.

5. Оптимизация кода. Отключайте неиспользуемые периферийные модули для снижения энергопотребления, используйте DMA для передачи данных с АЦП (например, для датчиков линии). Для STM32 применяйте регистровый доступ вместо HAL для критических участков кода:

   TIM2->CCR1 = 750; // Прямая запись в регистр сравнения

Отладку проводите с помощью ST-Link (STM32) или USB-UART (Arduino). Для мониторинга используйте Serial.print() (Arduino) или printf() через SWO (STM32). При работе с беспроводными модулями тестируйте связь на минимальной мощности передатчика (например, radio.setPALevel(RF24_PA_LOW)) для исключения помех.

Сборка корпуса и крепление электронных элементов

Выбор материала корпуса зависит от задач робота. Для лёгких конструкций подойдёт фанера толщиной 3–5 мм или пластик (ПВХ, акрил) – они легко режутся лазером или лобзиком. Металл (алюминий, сталь) используйте при необходимости повышенной прочности, но учитывайте вес и сложность обработки. Оптимальный вариант для большинства проектов – листовой поликарбонат 2–4 мм: он ударопрочный, лёгкий и не требует специальных инструментов для резки.

Разметьте корпус по чертежам с учётом габаритов электроники. Оставляйте зазоры не менее 5 мм между компонентами для вентиляции и удобства монтажа. Для крепления плат используйте стойки M3 с резьбой – они обеспечивают жёсткую фиксацию и позволяют регулировать высоту. Если корпус пластиковый, нарежьте резьбу метчиком или используйте термоклей для временной фиксации.

Моторы и колёса закрепляйте через металлические кронштейны или 3D-печатные адаптеры. Для шаговых двигателей Nema 17 подойдут стандартные монтажные отверстия M3 с шагом 31 мм. При установке сервоприводов SG90 проверьте совпадение осей вращения с посадочными местами – смещение даже на 1 мм приведёт к перекосу механики. Используйте шайбы и контргайки для предотвращения самоотвинчивания.

Аккумулятор размещайте в нижней части корпуса для снижения центра тяжести. Литий-полимерные батареи 11.1 В крепите на двусторонний скотч 3M VHB или силиконовые прокладки – это гасит вибрации. Предусмотрите доступ к разъёму для быстрой замены. Если робот оснащён манипулятором, вынесите батарею в заднюю часть, чтобы сбалансировать нагрузку.

Проводку прокладывайте в кабель-каналах или фиксируйте пластиковыми стяжками. Избегайте острых углов и перегибов – радиус изгиба провода сечением 0.5 мм² должен быть не менее 10 мм. Для сигнальных линий (I2C, UART) используйте экранированные кабели или витую пару. Разъёмы JST-XH и Dupont закрепляйте термоусадкой, чтобы исключить случайные отсоединения при движении.

Датчики (ультразвуковые HC-SR04, ИК-сенсоры) монтируйте на передней панели с учётом их рабочих углов. Для HC-SR04 оставляйте 15–20 мм свободного пространства перед излучателем – ближе расположенные препятствия дадут ложные срабатывания. Гироскопы и акселерометры (MPU6050) размещайте в геометрическом центре корпуса, чтобы минимизировать погрешности измерений.

Для защиты электроники от пыли и влаги используйте силиконовые прокладки под крышкой корпуса. Вентиляционные отверстия диаметром 3–5 мм располагайте с противоположных сторон для естественной конвекции. Если робот будет работать на улице, обработайте стыки корпуса герметиком на основе полиуретана – он не растрескивается при перепадах температур.

Перед финальной сборкой проверьте все крепления динамометрическим ключом. Момент затяжки винтов M3 – 0.5–0.8 Н·м. Платы Arduino и Raspberry Pi закрепляйте через изолирующие стойки, чтобы избежать коротких замыканий на металлический корпус. После сборки проведите тест на вибростенде или вручную – дребезжание указывает на недостаточную жёсткость конструкции.

Тестирование работы моторов и системы управления

Для проверки синхронности работы двух моторов используйте ШИМ-сигнал с частотой 500–1000 Гц. Задайте одинаковые значения analogWrite(ENA, 150); для обоих каналов и измерьте фактическую скорость вращения тахометром или визуально по меткам на валу. Разница более 10% указывает на неисправность мотора, драйвера или механическую нагрузку (например, перекос колес). В таком случае замените мотор или отрегулируйте подшипники.

Проверьте реакцию системы на крайние положения джойстика. Задайте в коде пороговые значения: например, if (joystickValue > 900) motorSpeed = 255;. При резком переключении направления моторы должны останавливаться на 50–100 мс для предотвращения бросков тока. Если задержка отсутствует, добавьте delay(70); после команды digitalWrite(IN1, LOW);. Измерьте ток потребления амперметром – при старте он не должен превышать 2 А на мотор (для 6-вольтовых двигателей с редуктором 1:48).

Финальный этап – тест под нагрузкой. Установите робота на ровную поверхность и дайте команду движения вперед на 5 секунд. Зафиксируйте пройденное расстояние и сравните с расчетным (например, 1 метр при скорости 20 см/с). Отклонение более 15% свидетельствует о проскальзывании колес или неверной калибровке ШИМ. Для точной настройки используйте PID-регулятор с коэффициентами Kp=0,5, Ki=0,1, Kd=0,05, подобранными экспериментально.

Калибровка датчиков и отладка программного кода

Первым шагом проверьте питание датчиков. Для аналоговых сенсоров (например, ИК-датчиков расстояния Sharp GP2Y0A21) напряжение должно быть в пределах 4.5–5.5 В. Подключите мультиметр к выходу стабилизатора и убедитесь, что отклонение не превышает ±0.1 В. При нестабильном питании показания датчиков будут плавать, что исказит логику работы робота.

Для цифровых датчиков (гироскоп MPU6050, энкодеры) критически важна синхронизация тактовой частоты. Настройте шину I2C на скорость 100 кГц для стабильной работы. В Arduino IDE используйте библиотеку Wire с параметром Wire.setClock(100000) в функции setup(). При частоте выше 400 кГц возможны ошибки чтения регистров.

Калибруйте аналоговые датчики в реальных условиях эксплуатации. Для ИК-датчиков проведите серию измерений на фиксированных расстояниях (10, 20, 30 см) и запишите средние значения АЦП. Постройте калибровочную кривую с помощью полинома 2-й степени в Excel или Python. Пример формулы для Arduino: distance = 13 * pow(analogRead(A0), -1.1).

При работе с беспроводными модулями (HC-05, NRF24L01) проверьте уровень сигнала. Для NRF24L01 установите мощность передачи radio.setPALevel(RF24_PA_LOW) и канал ниже 80 (2.480 ГГц) для минимизации помех. Логируйте все входящие пакеты и сравнивайте с отправленными – расхождение более 5% указывает на проблемы с антенной или питанием.

Для отладки прерываний используйте флаги вместо прямого выполнения кода в обработчике. Пример для энкодера: volatile bool encoderFlag = false; в обработчике, а основную логику выносите в loop(). Это предотвращает зависания из-за длительных операций в прерываниях.

Калибруйте моторы с помощью тестового стенда. Запустите каждый мотор на 50% мощности и измерьте фактическую скорость вращения энкодером. Если разница между моторами превышает 10%, скорректируйте коэффициенты в массиве motorCorrection[]. Для роботов с дифференциальным приводом это критично для прямолинейного движения.

Финальный этап – стресс-тестирование. Запустите робота на 30 минут в режиме максимальной нагрузки (полный газ, резкие повороты). Следите за температурой драйверов моторов (например, L298N) – при превышении 60°C установите радиаторы или снизьте ток. Логируйте все ошибки в EEPROM или на SD-карту для последующего анализа.

Решение типовых проблем при первом запуске робота

Первая и самая распространённая проблема – отсутствие связи между пультом и приёмником. Проверьте питание обоих устройств: напряжение на батареях пульта должно быть не ниже 70% от номинала (например, 1.2В для NiMH вместо 1.5В), а приёмник – получать стабильные 5В через стабилизатор. Убедитесь, что каналы пульта и приёмника совпадают (обычно указываются в инструкции как CH1–CH4), а антенны не перекручены и развёрнуты на 90° друг к другу. Если связь не устанавливается, попробуйте сбросить настройки приёмника к заводским (кнопка «Bind» или перемычка на плате) и повторите процедуру привязки.

Двигатели не реагируют на команды? Начните с проверки драйвера моторов: для L298N убедитесь, что перемычка на контактах ENA/ENB установлена, а входное напряжение соответствует спецификации (максимум 12В для большинства модулей). Измерьте мультиметром сигналы на входах IN1–IN4 – при подаче команды они должны меняться с 0В до 5В. Если моторы работают только в одну сторону, проверьте полярность подключения или замените драйвер: дешёвые клоны L298N часто выходят из строя при токе выше 1А. Для сервоприводов проверьте питание: они требуют отдельного стабильного источника на 4.8–6В, иначе будут «дергаться» или не двигаться вовсе.

• Сервоприводы «гудят» без движения: это признак недостаточного напряжения или перегрузки. Проверьте механические ограничения – возможно, шестерни заклинило из-за неправильной сборки. Для серв с металлическим редуктором (MG996R) допустимый момент – 10 кг·см; превышение приведёт к перегреву и сбоям.
• Робот «зависает» при включении: отключите все периферийные модули (датчики, светодиоды) и проверьте работу контроллера отдельно. Частая причина – нестабильное питание: используйте конденсаторы на 1000 мкФ параллельно батарее и 0.1 мкФ на входе микроконтроллера. Если проблема остаётся, прошейте контроллер заново – битые сектора памяти могут вызывать сбои.

Проблемы с датчиками часто маскируются под аппаратные неисправности. Для ультразвуковых датчиков HC-SR04 проверьте расстояние до препятствия: минимальное – 2 см, максимальное – 4 м. Если показания «прыгают», добавьте задержку в 50 мс между измерениями и экранируйте провода. Инфракрасные датчики линии (TCRT5000) требуют калибровки порога: настройте потенциометр так, чтобы сигнал менялся с 0 на 1 при переходе с белой поверхности на чёрную. Для гироскопов/акселерометров (MPU6050) обязательно выполните калибровку смещения: запустите скетч MPU6050_calibration из библиотеки i2cdevlib и запишите полученные значения в основной код.
