Реле E8t101 – компонент, применяемый в электрических цепях современных автомобилей для управления высоконагруженными устройствами. Его основная задача – коммутация токов до 30–40 А при напряжении 12–14 В, что позволяет разгрузить слаботочные цепи управления (например, кнопки или контроллеры) от прямых нагрузок. В большинстве случаев это реле встречается в системах обогрева заднего стекла, вентиляторов охлаждения двигателя, топливных насосов или противотуманных фар. Конструктивно оно представляет собой электромагнитный переключатель с четырьмя или пятью контактами, где 85 и 86 – обмотка катушки, а 30, 87 и 87a – силовые контакты.
Отличительная особенность E8t101 – наличие дополнительного нормально замкнутого контакта (87a), который используется в схемах с резервным питанием или для диагностики неисправностей. Например, в цепи топливного насоса этот контакт может сигнализировать о разрыве основной линии, переключая питание на аварийный режим. При выборе аналога важно учитывать не только токовые характеристики, но и время срабатывания (обычно 5–15 мс) и максимальное количество циклов (не менее 100 000). Низкокачественные реле часто выходят из строя из-за подгорания контактов или перегрева катушки, что приводит к отказу критически важных систем.
Диагностика неисправностей E8t101 начинается с проверки сопротивления обмотки: в исправном состоянии оно должно составлять 50–120 Ом. При измерении напряжения на контактах 85 и 86 в момент активации должно фиксироваться падение до 0 В (замыкание цепи). Если реле не срабатывает, рекомендуется проверить наличие управляющего сигнала от ЭБУ или переключателя, а также целостность предохранителя в цепи питания. Замена реле на неоригинальное допустима только при совпадении всех электрических параметров – использование аналогов с заниженным током коммутации (менее 30 А) чревато перегревом и возгоранием проводки.
Где находится реле E8t101 в разных моделях автомобилей
В большинстве автомобилей Ford реле E8t101 располагается в блоке предохранителей и реле под капотом или в салоне. На моделях Focus II (2004–2011) и Mondeo IV (2007–2014) оно чаще всего установлено в монтажном блоке слева от рулевой колонки, под пластиковой крышкой. В Ford Kuga первого поколения (2008–2012) реле может находиться в дополнительном блоке рядом с аккумулятором, обозначенном как «BJB» (Battery Junction Box). Для точного определения позиции рекомендуется свериться с электрической схемой в руководстве по эксплуатации, так как расположение может отличаться в зависимости от года выпуска и комплектации.
В автомобилях Mazda, использующих аналогичные электрические компоненты (например, Mazda3 BK/BL, Mazda6 GG/GH), реле E8t101 обычно интегрировано в блок предохранителей салона. На Mazda3 2003–2009 годов оно находится в нижней части панели приборов со стороны водителя, за пластиковой заглушкой. Чтобы добраться до него, необходимо снять крышку, поддев её плоской отвёрткой. В Mazda6 2002–2007 годов реле может быть расположено в отдельном модуле рядом с блоком управления двигателем (ECU), особенно в модификациях с автоматической коробкой передач.
- Volvo S40/V50 (2004–2012): реле E8t101 размещено в центральном блоке предохранителей под капотом, в отсеке рядом с аккумуляторной батареей. Оно обозначено на схеме как «Relay K» или «Engine Control Relay».
- Volvo XC60 (2008–2017): находится в салонном блоке предохранителей, за вещевым ящиком. Для доступа требуется демонтировать бардачок, открутив два винта.
- Volvo V70 III (2007–2016): реле может быть установлено в двух местах: либо в блоке под капотом (рядом с главным реле), либо в салоне за левой боковой панелью.
В моделях Land Rover Freelander 2 (2006–2014) и Range Rover Evoque (2011–2018) реле E8t101 чаще всего входит в состав блока управления двигателем (CEM) или дополнительного релейного модуля. В Freelander 2 оно расположено в салоне за правой боковой панелью, рядом с блоком предохранителей. В Evoque реле может находиться в подкапотном блоке, обозначенном как «Engine Compartment Fuse Box», в позиции R12 или R15. Для проверки рекомендуется использовать диагностический сканер, так как в этих моделях реле не всегда имеет чёткую маркировку.
На автомобилях Jaguar X-Type (2001–2009) и XF (2007–2015) реле E8t101 обычно размещено в салонном блоке предохранителей, доступ к которому открывается после снятия нижней панели со стороны водителя. В X-Type оно находится в позиции F29, а в XF – в блоке под рулевой колонкой, рядом с реле топливного насоса. В Jaguar XE (2015–2023) реле интегрировано в интеллектуальный блок распределения питания (IPDM), расположенный под капотом, и для его замены может потребоваться демонтаж защитного кожуха.
В редких случаях, например, на некоторых модификациях Ford Transit Connect (2002–2013) или Mazda BT-50 (2006–2011), реле E8t101 может быть установлено в нестандартных местах: под сиденьем водителя, в нише за аккумулятором или даже в отдельном модуле на раме. Если реле не обнаружено в типовых блоках, необходимо проверить электрическую схему конкретной модели или воспользоваться мультиметром для прозвонки цепей. В коммерческих автомобилях часто применяются дополнительные релейные блоки, скрытые под пластиковыми накладками или в моторном отсеке.
Какие электрические цепи контролирует реле E8t101
Реле E8t101 в автомобилях концерна VAG (Volkswagen, Audi, Škoda, Seat) управляет цепями системы охлаждения двигателя, включая электровентилятор радиатора. Оно активируется при достижении температуры охлаждающей жидкости порогового значения (обычно 95–105°C) и подает питание на вентилятор через контакты 87 и 30. В некоторых моделях, например, в Audi A4 B6/B7 или VW Passat B5/B6, реле также участвует в работе дополнительного насоса охлаждения, обеспечивая циркуляцию жидкости после остановки двигателя.
Вторая ключевая цепь – питание блока управления двигателем (ЭБУ) через предохранитель S164 (10–15 А) в монтажном блоке. Реле E8t101 коммутирует напряжение +12 В на клемму 15 ЭБУ, обеспечивая его стабильную работу при включенном зажигании. При неисправности реле двигатель может не запускаться из-за отсутствия питания на контроллере, что фиксируется ошибкой P0685 в памяти ЭБУ.
На автомобилях с автоматической коробкой передач (например, 01M/01N) реле E8t101 контролирует цепь питания соленоидов гидроблока. Оно подает напряжение на контакт 87a при включении зажигания, активируя электромагнитные клапаны, отвечающие за переключение передач. При отказе реле коробка переходит в аварийный режим, ограничивая диапазон передач до 3-й или 2-й.
В системах кондиционирования реле E8t101 управляет цепью компрессора климат-контроля. Оно получает сигнал от блока управления климатом ( Climatronic) через контакт 85 и замыкает цепь питания муфты компрессора (контакт 87). На моделях с двухзонным климат-контролем реле также синхронизирует работу вентилятора отопителя, предотвращая перегрузку сети при одновременном включении компрессора и электровентилятора.
На дизельных двигателях (1.9 TDI, 2.0 TDI) реле E8t101 участвует в цепи подогрева топливного фильтра. Оно активируется при температуре ниже +5°C и подает питание на нагревательный элемент через контакт 87, предотвращая парафинизацию топлива. Время работы подогрева регулируется ЭБУ и составляет 30–120 секунд в зависимости от температуры окружающей среды.
Для диагностики цепей реле E8t101 используйте мультиметр: проверьте наличие +12 В на контакте 86 при включенном зажигании и управляющий сигнал на контакте 85 от ЭБУ (0 В – реле выключено, +12 В – включено). При отсутствии напряжения на контакте 87 после активации реле замените его на аналог с идентичными параметрами (например, VAG 1J0 906 383 A). Не используйте реле с меньшим током коммутации – это приведет к перегреву контактов и выходу из строя.
Признаки неисправности реле E8t101 и методы диагностики
Второй характерный признак – перегрев корпуса реле при работе. Нормальная температура не должна превышать 60°C. Если при касании реле ощущается сильный нагрев (выше 80°C), это свидетельствует о межвитковом замыкании в обмотке или окислении контактов. Проверка проводится бесконтактным термометром через 5–10 минут после остановки двигателя. Превышение температуры на 20°C и более – прямое показание к замене.

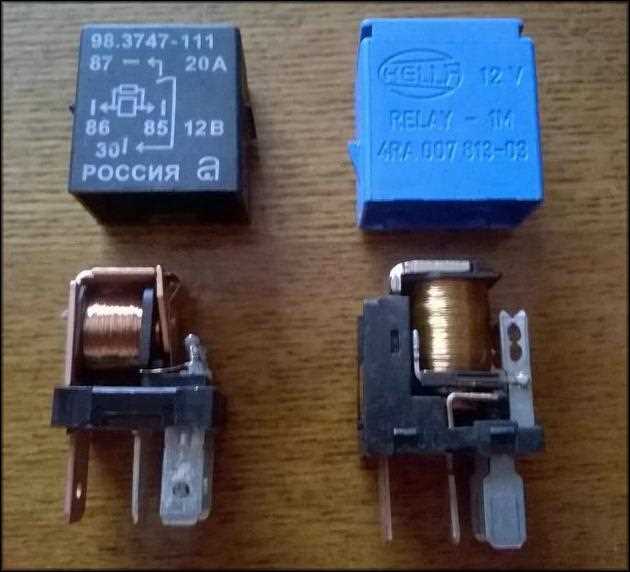

Как проверить работоспособность реле E8t101 мультиметром
Проверка контактов:
Замена реле E8t101: пошаговая инструкция для автовладельцев
Реле E8t101 управляет цепями топливного насоса, системы зажигания или вентилятора охлаждения в зависимости от модели автомобиля. Перед заменой уточните его точное расположение по схеме электрооборудования вашей машины – чаще всего оно находится в монтажном блоке под капотом или в салоне, рядом с приборной панелью.
Подготовьте инструменты: крестовую отвёртку, мультиметр для проверки напряжения (опционально) и новое реле с идентичным артикулом. Оригинальные детали маркируются кодом E8t101, аналоги могут иметь обозначения типа 1J0 906 383 или 443 951 253A – сверяйтесь с каталогом производителя.
- Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электрикой.
- Снимите крышку монтажного блока, поддев её пластиковым инструментом или отвёрткой – металлические предметы могут повредить защёлки.
- Найдите реле по маркировке на внутренней стороне крышки блока или по цветовой схеме проводов: E8t101 обычно подключается к контактам 85 (масса), 86 (+12В от замка зажигания), 87 (выход на нагрузку) и 30 (+12В постоянный).
Перед демонтажем проверьте реле мультиметром: подайте напряжение 12В на контакты 85 и 86 – должен раздаться щелчок, а между 30 и 87 появиться сопротивление менее 0,5 Ом. Если тест не пройден, реле неисправно.
- Извлеките реле, потянув его вертикально вверх – не раскачивайте, чтобы не повредить гнездо.
- Осмотрите контакты в блоке на предмет окисления или оплавления. При необходимости зачистите их мелкозернистой наждачной бумагой или замените блок целиком.
- Установите новое реле, совместив ключ на корпусе с пазом в гнезде. Убедитесь, что оно село до конца – неполная посадка приведёт к перегреву контактов.
После установки подключите аккумулятор и проверьте работу системы: включите зажигание и прослушайте характерный звук срабатывания реле (например, гул топливного насоса). Если неисправность сохраняется, прозвоните цепь на обрыв или короткое замыкание – проблема может быть в проводке или управляющем модуле.
Храните старое реле в качестве запасной детали – оно может пригодиться для диагностики в будущем. При повторных отказах проверьте напряжение на контакте 86 при включённом зажигании: падение ниже 10В указывает на неисправность предохранителя или проводки.
Совместимость реле E8t101 с аналогами от других производителей
Для автомобилей с системой Start-Stop или повышенными требованиями к надёжности рекомендуется использовать только сертифицированные аналоги (Hella, Bosch) или оригинальные запчасти. Дешёвые реле неизвестных брендов часто имеют заниженное сечение контактов или некачественную изоляцию, что приводит к перегреву и отказу при нагрузках свыше 20 А. Перед установкой аналога проверяйте соответствие по каталогам производителя (например, ETKA для VAG) или с помощью мультиметра в режиме прозвонки.
Типичные ошибки при подключении реле E8t101 и их последствия
Одна из распространённых ошибок – неправильное подключение контактов 85 и 86, отвечающих за цепь управления. Реле E8t101 рассчитано на номинальное напряжение 12 В, но при ошибочном подключении к источнику 24 В или прямом замыкании на массу происходит перегрев обмотки. Это приводит к оплавлению изоляции, короткому замыканию и выходу реле из строя в течение 5–10 секунд. В худшем случае повреждается блок управления, связанный с цепью.
Вторая ошибка – игнорирование полярности при подключении силовых контактов 30 и 87. Контакт 30 всегда должен быть подключён к источнику питания (аккумулятору или предохранителю), а 87 – к нагрузке. Если перепутать их местами, реле не сработает, а при попытке принудительного замыкания цепи возможен перегрев проводки сечением менее 1,5 мм², что чревато возгоранием. Особенно критично для цепей с током свыше 20 А, например, при управлении топливным насосом или вентилятором охлаждения.
| Ошибка | Последствия | Рекомендация |
|---|---|---|
| Подключение контакта 87а вместо 87 | Реле не размыкает цепь, нагрузка остаётся под напряжением постоянно | Проверять маркировку контактов по схеме; для нормально разомкнутых цепей использовать только 87 |
| Использование проводов сечением менее 0,75 мм² для цепи управления | Падение напряжения, ненадёжное срабатывание реле, перегрев проводов | Минимальное сечение – 1 мм² для цепей до 10 А, 2,5 мм² – для силовых |
| Отсутствие диода защиты в цепи управления | Импульсные перенапряжения при размыкании обмотки, повреждение ЭБУ | Устанавливать диод 1N4007 параллельно обмотке (катодом к «+») |
Третья ошибка – установка реле без проверки сопротивления обмотки. Номинальное сопротивление обмотки E8t101 составляет 70–90 Ом. Если мультиметр показывает менее 50 Ом, реле неисправно или подключено неправильно. При сопротивлении выше 120 Ом реле может не сработать из-за недостаточного тока управления. Перед установкой всегда проверяйте обмотку на обрыв и короткое замыкание.
Четвёртая ошибка – пренебрежение фиксацией реле в монтажном блоке. Вибрации приводят к самопроизвольному размыканию контактов, особенно в цепях с высокой нагрузкой. Это вызывает прерывистую работу оборудования (например, стартера или фар) и ускоренный износ контактов. Для предотвращения используйте штатные крепления или дополнительные фиксаторы. При установке в нештатное место обеспечьте зазор не менее 10 мм от металлических поверхностей для охлаждения.

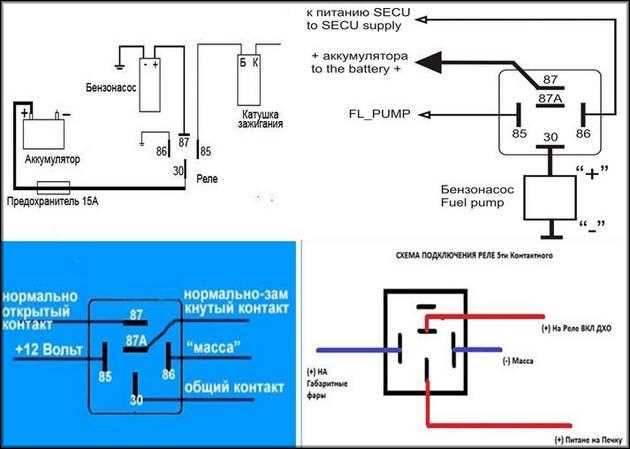

Влияние реле E8t101 на работу смежных систем автомобиля
Реле E8t101, управляя цепью топливного насоса, напрямую влияет на стабильность работы системы впрыска. При выходе из строя или некорректной коммутации реле форсунки получают нестабильное питание, что приводит к пропускам зажигания, особенно на холостых оборотах. В автомобилях с непосредственным впрыском (например, Volkswagen EA211) это вызывает ошибки P0300–P0304, а также повышенный расход топлива до 12–15% из-за неоптимального смесеобразования.
Система зажигания зависит от реле E8t101 косвенно: при недостаточном давлении топлива катушки зажигания работают с перегрузкой, пытаясь компенсировать бедную смесь. В моделях с индивидуальными катушками (например, Skoda Octavia 1.8 TSI) это сокращает их ресурс на 30–40%, а в крайних случаях приводит к пробою изоляции. Рекомендуется проверять сопротивление катушек при диагностике реле – отклонение более 5% от номинала (обычно 0,5–1,5 Ом) указывает на необходимость замены.
В автомобилях с турбонаддувом (Audi 2.0 TFSI) реле E8t101 критически важно для работы клапана N75 и системы рециркуляции отработавших газов (EGR). При нестабильном питании топливного насоса ЭБУ снижает давление наддува, чтобы избежать детонации, что приводит к потере мощности до 25%. Характерный признак – ошибка P0299 и «дерганье» при разгоне. Для диагностики достаточно замерить напряжение на контактах реле при включенном зажигании: падение ниже 11,8 В свидетельствует о проблемах с проводкой или самим реле.
Система охлаждения двигателя также испытывает нагрузку при неисправном E8t101. Из-за неравномерной работы насоса ЭБУ увеличивает время открытия форсунок, что повышает температуру в камере сгорания. В моторах с алюминиевым блоком (например, Renault 1.6 TCe) это ускоряет деградацию прокладки ГБЦ и приводит к локальному перегреву. Контроль температуры ОЖ через диагностический сканер покажет скачки на 5–7°C при переходных режимах, если реле работает с перебоями.
В гибридных автомобилях (Toyota Prius) реле E8t101 влияет на алгоритмы переключения между электрическим и бензиновым режимами. При нестабильной подаче топлива система управления активирует электродвигатель чаще, что увеличивает износ батареи и снижает ее емкость на 8–10% за 50 000 км. Для проверки достаточно сравнить данные с датчика давления топлива (обычно 3,5–4,5 бар) при работающем и заглушенном двигателе – разница более 0,3 бар указывает на проблему с реле или насосом.
Неисправное реле E8t101 может вызывать ложные срабатывания системы стабилизации (ESP) из-за неверных данных с датчика положения коленвала. В автомобилях с CAN-шиной (Mercedes W204) это проявляется как ошибка C1200 и самопроизвольное подтормаживание колес. Для исключения влияния реле на ESP рекомендуется отключить его на время диагностики и проверить работу системы на ровной поверхности – если ошибка исчезает, реле подлежит замене.
