Датчик кислорода уаз патриот где находится

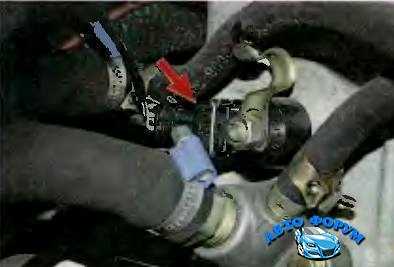

Датчик кислорода (лямбда-зонд) на УАЗ Патриот с двигателем ЗМЗ-409 расположен в выпускном коллекторе или непосредственно после него, в зависимости от года выпуска и модификации. На моделях до 2015 года он чаще всего устанавливается в верхней части коллектора, ближе к блоку цилиндров. На более поздних версиях с системой Евро-4 или Евро-5 датчик может быть смещён ниже, ближе к каталитическому нейтрализатору, а иногда присутствует и второй зонд – после катализатора.

Для точного определения местоположения используйте схему электропроводки вашего автомобиля. На двигателях ЗМЗ-409.10 и ЗМЗ-40904 датчик подключается через разъём с четырьмя проводами: два сигнальных (чёрный и серый) и два нагревательных (белый и белый с чёрной полосой). Если на вашем Патриоте установлен двигатель Iveco F1A, ищите лямбда-зонд на выпускном тракте перед катализатором – он имеет шестиконтактный разъём и отличается по конструкции.

При замене датчика учитывайте, что на УАЗ Патриот часто используется универсальный лямбда-зонд Bosch 0 258 006 537 или его аналоги (Denso 234-4160, NGK 95125). Перед демонтажем обязательно отключите аккумулятор, чтобы избежать ошибок в блоке управления. Если датчик прикипел, используйте проникающую смазку и специальный ключ на 22 мм с прорезью – стандартные головки не всегда подходят из-за ограниченного пространства.

После установки нового датчика сбросьте ошибки с помощью диагностического сканера или отключите клемму аккумулятора на 10–15 минут. Проверьте герметичность соединения – даже небольшая утечка выхлопных газов может искажать показания и приводить к повышенному расходу топлива. На двигателях с двумя датчиками кислорода первичный (до катализатора) отвечает за корректировку смеси, а вторичный – за контроль эффективности нейтрализатора.

Где находится датчик кислорода на УАЗ Патриот: схема

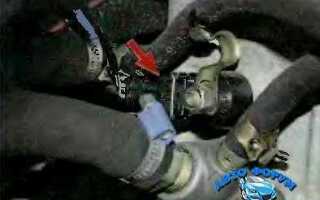

На УАЗ Патриот с двигателем ЗМЗ-409 установлены два датчика кислорода (лямбда-зонда): верхний (управляющий) и нижний (диагностический). Верхний расположен в выпускном коллекторе до каталитического нейтрализатора, нижний – после него. Для доступа к верхнему датчику потребуется снять защитный кожух двигателя и частично демонтировать теплозащитный экран выпускного коллектора.

Схема расположения:

• Верхний датчик: на выпускном коллекторе, ближе к блоку цилиндров, под углом 45° к горизонтали.
• Нижний датчик: на приемной трубе глушителя, сразу за катализатором, в вертикальном положении.

На моделях с двигателем Ивеко F1A датчики расположены аналогично, но верхний зонд крепится непосредственно к выпускному коллектору без дополнительных экранов.

Для замены верхнего датчика на ЗМЗ-409 используйте ключ на 22 мм с удлиненной головкой или специальный съемник лямбда-зондов. Перед демонтажем отсоедините электрический разъем, расположенный на кронштейне рядом с бачком омывателя. Нижний датчик меняется проще – достаточно открутить его с приемной трубы и отключить проводку.

При установке нового датчика нанесите на резьбу тонкий слой антипригарной пасты (например, Liqui Moly 3140), но избегайте попадания на рабочую поверхность. Момент затяжки – 40–50 Н·м. После замены сбросьте ошибки ЭБУ сканером или отключением клеммы АКБ на 10 минут.

Какие датчики кислорода установлены на УАЗ Патриот и их назначение

На УАЗ Патриот с двигателями ЗМЗ-409 (Евро-3 и выше) устанавливаются два датчика кислорода: верхний (управляющий) и нижний (диагностический). Верхний датчик расположен перед каталитическим нейтрализатором, нижний – после него. Оба работают по принципу гальванического элемента, генерируя напряжение в зависимости от содержания кислорода в отработавших газах.

Управляющий датчик (лямбда-зонд) анализирует состав смеси в реальном времени и передает данные в ЭБУ. На основе этих показаний блок корректирует подачу топлива, поддерживая стехиометрическое соотношение воздух-топливо (14,7:1). При выходе из строя этого датчика расход топлива увеличивается на 15–30%, а динамика разгона ухудшается.

Диагностический датчик контролирует эффективность работы катализатора. Если разница в показаниях между верхним и нижним датчиками становится незначительной, ЭБУ фиксирует ошибку P0420 или P0430, сигнализируя о деградации нейтрализатора. На Патриоте с Евро-4 и выше этот датчик также участвует в адаптивной коррекции топливоподачи.

На двигателях ЗМЗ-409.10 (Евро-2) устанавливается только один датчик кислорода – перед катализатором. Его конструкция проще: используется циркониевый элемент без подогревателя. Такие датчики менее точны и требуют прогрева двигателя для выхода на рабочий режим, что увеличивает вредные выбросы на холодном пуске.

Современные версии УАЗ Патриот с двигателями ЗМЗ-40906 (Евро-5) комплектуются широкополосными датчиками кислорода. Они измеряют коэффициент избытка воздуха (λ) в диапазоне от 0,7 до 1,4, обеспечивая более точную настройку смеси. Такие датчики работают с напряжением от 1,0 до 2,0 В и требуют специального контроллера в ЭБУ.

Признаки неисправности датчиков кислорода: плавающие обороты на холостом ходу, повышенный расход топлива, потеря мощности, загорание индикатора Check Engine. Для диагностики используйте сканер OBD-II – коды ошибок P0130–P0135 указывают на проблемы с верхним датчиком, P0136–P0141 – с нижним. Перед заменой проверьте целостность проводки и наличие напряжения питания (для подогреваемых датчиков – 12 В).

Срок службы датчиков кислорода на УАЗ Патриот составляет 80–120 тыс. км. На ресурс влияют качество топлива, состояние системы зажигания и герметичность выпускного тракта. При использовании некачественного бензина или масла с высоким содержанием серы датчики выходят из строя быстрее. Рекомендуется проверять их состояние каждые 30 тыс. км.

Замена датчиков кислорода на УАЗ Патриот не требует специального инструмента. Достаточно ключа на 22 мм или специальной головки с прорезью. Перед установкой нового датчика нанесите на резьбу антипригарную смазку (например, медную пасту), чтобы избежать прикипания. После замены сбросьте адаптации ЭБУ с помощью сканера или отключив аккумулятор на 10 минут.

Расположение первого (верхнего) лямбда-зонда на двигателе ЗМЗ-409

Первый (верхний) лямбда-зонд на двигателе ЗМЗ-409 установлен в выпускном коллекторе до каталитического нейтрализатора. Его позиция критична для корректной работы системы управления подачей топлива, так как датчик анализирует состав отработавших газов до их очистки.

На моделях УАЗ Патриот с двигателем ЗМЗ-409 (Евро-3 и выше) датчик расположен на фланце выпускного коллектора, ближе к первому цилиндру. Точное место – между первым и вторым патрубками коллектора, в резьбовом отверстии диаметром 18 мм с шагом резьбы M18x1,5.

Для доступа к датчику требуется снять защитный экран выпускного коллектора, закреплённый тремя болтами на 10. На автомобилях с кондиционером дополнительно демонтируется кронштейн компрессора, чтобы освободить рабочее пространство.

При замене лямбда-зонда используйте только оригинальные датчики Bosch 0 258 006 537 или аналоги с идентичными параметрами (напряжение 0,1–0,9 В, время отклика ≤ 150 мс). Некачественные аналоги приводят к ошибкам P0130–P0135 и повышенному расходу топлива.

Перед установкой нового датчика очистите резьбу в коллекторе от нагара и нанесите на неё тонкий слой антипригарной пасты (например, Liqui Moly LM-508). Затяжка производится моментом 40–50 Н·м во избежание повреждения керамического элемента.

После замены сбросьте ошибки ЭБУ сканером или отключением клеммы АКБ на 10 минут. Проверьте работоспособность датчика в режиме диагностики: при прогретом двигателе напряжение должно колебаться в пределах 0,2–0,8 В с частотой 1–2 Гц.

Если датчик покрыт толстым слоем сажи или маслянистыми отложениями, это указывает на неисправность системы вентиляции картера или износ поршневых колец. В таких случаях замена лямбда-зонда без устранения первопричины даст лишь временный эффект.

Где искать второй (нижний) датчик кислорода в выхлопной системе

На УАЗ Патриот с двигателем ЗМЗ-409 нижний лямбда-зонд расположен после каталитического нейтрализатора, в непосредственной близости к фланцу соединения приемной трубы и резонатора. Точка установки – на вертикальном участке выхлопного тракта, примерно в 15–20 см от места сварки секций. Доступ к датчику возможен снизу автомобиля, без демонтажа элементов подвески, но требует использования смотровой ямы или подъемника.

Ключевой ориентир – тепловой экран, прикрывающий катализатор. Второй датчик всегда монтируется за ним, на трубе диаметром 51 мм. Если экран снят, зонд виден сразу: его корпус с шестигранником на 22 мм и проводами в защитной оплетке направлен вниз. На моделях до 2015 года датчик может быть смещен ближе к заднему мосту на 5–7 см из-за конструктивных изменений выхлопной системы.

Для проверки или замены потребуется головка на 22 мм с удлинителем, так как стандартный ключ не всегда помещается в ограниченном пространстве. Перед началом работ обязательно отсоедините разъем датчика, расположенный на кронштейне кузова возле заднего правого колеса. Проводка фиксируется пластиковыми хомутами – их лучше разрезать, а после установки заменить новыми.

Частая ошибка – поиск датчика на горизонтальном участке трубы под днищем. На Патриоте нижний лямбда-зонд всегда устанавливается на вертикальном или наклонном сегменте, чтобы избежать скопления конденсата в корпусе. Если датчик не обнаружен в указанном месте, проверьте наличие дополнительного резонатора или модифицированной системы выпуска – на некоторых версиях 2018+ годов зонд смещен на 10 см вперед.

При демонтаже учитывайте, что резьба датчика часто прикипает к выпускному коллектору. Используйте проникающую смазку (например, WD-40) за 15–20 минут до работы и нагревайте место соединения строительным феном. Вращение начинайте против часовой стрелки с резким рывком, чтобы сорвать резьбу. При установке нового датчика наносите на резьбу медную пасту для предотвращения коррозии.

Как отличить датчики кислорода по проводам и разъемам на Патриоте

Цветовая маркировка проводов на четырехпроводном датчике: два белых – питание подогрева (+12В и масса), черный – сигнальный, серый – масса сигнала. На двухпроводном датчике черный провод – сигнал, белый – масса. Если датчик однопроводной, провод только черный – сигнальный, масса берется с корпуса двигателя. Проверка мультиметром: сопротивление подогрева на белых проводах должно быть 3–15 Ом, сигнальный провод в рабочем режиме выдает 0,1–0,9 В.

Разъемы датчиков отличаются не только формой, но и расположением фиксаторов. У четырехпроводного разъема фиксатор находится сбоку, у двухпроводного – сверху. На Патриоте с Евро-3 и выше нижний датчик может иметь такой же четырехпроводной разъем, как и верхний, но отличается длиной провода – у нижнего он длиннее на 20–30 см. Если провода перепутать при замене, ЭБУ выдаст ошибку P0136 или P0141.

При диагностике обращайте внимание на состояние изоляции проводов. На верхнем датчике провода часто перетираются о выпускной коллектор – ищите повреждения в районе первого изгиба. На нижнем датчике провода могут страдать от контакта с дорожной грязью и реагентами. Если сигнальный провод имеет следы окисления или обрыва, датчик будет работать некорректно, даже если сам сенсор исправен.

Для точной идентификации используйте схему электропроводки конкретного года выпуска Патриота. Например, на моделях до 2015 года разъемы могут отличаться от более поздних версий. Если под рукой нет документации, сравните провода с эталонным датчиком: четырехпроводной всегда имеет два провода подогрева, сигнальный и массу, а двухпроводной – только сигнал и массу. Никогда не полагайтесь только на цвет проводов – всегда проверяйте назначение контактов тестером.

Схема подключения лямбда-зондов к ЭБУ УАЗ Патриот с двигателем Евро-3 и Евро-4

На УАЗ Патриот с двигателями Евро-3 и Евро-4 устанавливаются два лямбда-зонда: верхний (диагностический) и нижний (контрольный). Верхний датчик расположен перед каталитическим нейтрализатором, нижний – после него. ЭБУ использует сигналы обоих датчиков для корректировки топливной смеси и контроля эффективности работы катализатора. Разъемы датчиков подключаются к жгуту проводки через 4-контактные колодки.

Для проверки целостности цепей используйте мультиметр в режиме измерения сопротивления. Сопротивление нагревательного элемента датчика должно составлять 2–14 Ом при температуре 20°C. Сигнальная цепь проверяется на отсутствие короткого замыкания на массу или питание – напряжение между контактами 1 и 2 должно меняться в пределах 0,1–0,9 В при работе двигателя. При обрыве цепи ЭБУ фиксирует ошибки P0130–P0136 (верхний датчик) или P0137–P0141 (нижний).

На двигателях Евро-4 нижний лямбда-зонд выполняет функцию контроля эффективности катализатора. Если разница в показаниях верхнего и нижнего датчиков превышает 0,2 В на стабильных режимах, ЭБУ регистрирует ошибку P0420. В этом случае проверьте состояние катализатора, герметичность выпускного тракта и работоспособность датчиков. Замена лямбда-зондов на УАЗ Патриот требует использования оригинальных деталей или аналогов с идентичными характеристиками (например, Bosch 0 258 006 537 для верхнего, 0 258 007 351 для нижнего).

При подключении новых датчиков убедитесь в правильности установки уплотнительных колец и отсутствии повреждений проводки. После замены выполните сброс ошибок диагностическим сканером и проведите адаптацию ЭБУ в режиме холостого хода (5–10 минут работы двигателя). Не используйте герметики на основе силикона в зоне установки датчиков – это приводит к искажению показаний.
