Способ смесеобразования определяет эффективность сгорания топлива, мощностные характеристики и экологические показатели двигателя. В современных ДВС применяются три основных типа: внешнее, внутреннее и комбинированное смесеобразование. Каждый из них имеет специфические конструктивные особенности, влияющие на выбор топлива, степень сжатия и область применения.
Двигатели с внешним смесеобразованием (карбюраторные и инжекторные системы с распределенным впрыском) формируют топливно-воздушную смесь до поступления в цилиндр. Преимущества – простота конструкции и стабильность работы на низких оборотах. Однако КПД таких систем редко превышает 30–35% из-за неравномерного распределения смеси по цилиндрам и ограниченной степени сжатия (обычно 8–12). Рекомендуются для маломощных агрегатов, где приоритетны надежность и низкая стоимость обслуживания.
Внутреннее смесеобразование реализовано в дизельных и бензиновых двигателях с непосредственным впрыском. Топливо подается под высоким давлением (до 2500 бар в современных Common Rail) непосредственно в камеру сгорания, что позволяет достигать степени сжатия 16–22 и КПД до 45–50%. Ключевые преимущества – экономичность и высокий крутящий момент на низких оборотах. Недостатки: сложность системы впрыска, требовательность к качеству топлива и повышенные выбросы оксидов азота (NOx). Оптимальны для грузового транспорта и тяжелой техники.
Комбинированные системы (например, MPI+GDI или Twin Injection) сочетают преимущества обоих подходов. В них часть топлива впрыскивается во впускной коллектор, а часть – непосредственно в цилиндр. Это позволяет улучшить холодный пуск, снизить расход топлива на 5–10% и уменьшить токсичность выхлопа. Такие двигатели требуют сложной системы управления и дорогостоящих компонентов, но становятся стандартом для современных легковых автомобилей с высокими экологическими требованиями.
Выбор типа смесеобразования зависит от целевого применения двигателя. Для городского транспорта с частыми остановками подойдут системы с внешним смесеобразованием, для дальних перевозок – дизели с непосредственным впрыском. В спортивных автомобилях приоритет отдается комбинированным системам, обеспечивающим максимальную мощность при сохранении экономичности.
Как работает внешнее смесеобразование в карбюраторных двигателях
Внешнее смесеобразование в карбюраторных двигателях происходит до поступления топливовоздушной смеси в цилиндры. Основной элемент системы – карбюратор, где бензин распыляется и смешивается с воздухом в строго заданной пропорции. Оптимальное соотношение для стехиометрической смеси – 14,7:1 (воздух к топливу по массе). Отклонение от этого значения снижает эффективность сгорания: богатая смесь (менее 14:1) увеличивает расход топлива и выбросы CO, бедная (более 16:1) – перегревает двигатель и провоцирует детонацию.
Процесс начинается с впускного коллектора, где создаётся разрежение за счёт движения поршня вниз. Воздух поступает через воздушный фильтр и диффузор карбюратора, ускоряясь в его суженной части. Скорость потока достигает 100–150 м/с, что обеспечивает эффект Вентури: давление в диффузоре падает, и топливо из поплавковой камеры через жиклёр всасывается в воздушный поток. Диаметр жиклёра критичен – даже изменение на 0,05 мм влияет на состав смеси на 5–7%.
Распыление топлива происходит за счёт кинетической энергии воздуха. Мелкие капли бензина (диаметром 10–50 мкм) испаряются при контакте с горячими стенками впускного коллектора и головки блока. Температура воздуха на входе в карбюратор должна быть в пределах 30–50°C – при более низких значениях испарение ухудшается, при высоких – снижается плотность заряда. Для стабилизации температуры используют подогрев впускного коллектора отработавшими газами или охлаждающей жидкостью.
Корректировка состава смеси осуществляется автоматически или вручную. Система холостого хода обеспечивает подачу топлива при закрытой дроссельной заслонке через отдельный канал с жиклёром холостого хода. При открытии заслонки подключается главная дозирующая система, а на режимах максимальной мощности – экономайзер, обогащающий смесь на 15–20%. Вакуумный регулятор опережения зажигания синхронизирует угол опережения с нагрузкой, предотвращая детонацию при резком открытии дросселя.
Недостатки внешнего смесеобразования проявляются при низких температурах и на переходных режимах. В холодном двигателе до 30% топлива оседает на стенках впускного тракта в виде плёнки, что приводит к неравномерному распределению смеси по цилиндрам. Для компенсации используют подогрев коллектора и пусковые устройства (например, воздушную заслонку), временно обогащающие смесь до 8:1. На холостом ходу разрежение в диффузоре минимально, поэтому смесь готовится в отдельном контуре с повышенным расходом топлива.
Обслуживание карбюратора требует регулярной проверки уровня топлива в поплавковой камере (допуск ±1 мм от номинала), чистки жиклёров (используют только сжатый воздух, не металлические предметы) и настройки винтов качества и количества смеси. Засорение жиклёра на 10% увеличивает расход топлива на 3–5%, а износ игольчатого клапана поплавковой камеры приводит к переливу бензина и гидроудару. Для диагностики применяют газоанализаторы: содержание CO на холостом ходу должно быть в пределах 0,5–1,5%, CH – до 300 ppm.
Модернизация карбюраторных систем возможна за счёт установки электронных блоков управления, корректирующих состав смеси по сигналам датчиков температуры и разрежения. Это позволяет снизить расход топлива на 8–12% и уменьшить токсичность выхлопа. Однако базовые принципы внешнего смесеобразования остаются неизменными: точность дозирования топлива зависит от геометрии диффузора, стабильности разрежения и чистоты каналов. При тюнинге двигателя диаметр диффузора подбирают из расчёта 1,5–1,8 мм на 1 л рабочего объёма для оптимального наполнения цилиндров.
Особенности впрыска топлива в двигателях с распределённым впрыском
Распределённый впрыск (MPI) предусматривает подачу топлива через индивидуальные форсунки, установленные перед впускными клапанами каждого цилиндра. Форсунки работают синхронно с тактами впуска, обеспечивая дозированную подачу топлива под давлением 3–5 бар. Это позволяет оптимизировать смесеобразование за счёт равномерного распределения топлива по цилиндрам, снижая риск локального обеднения или обогащения смеси.
Ключевое отличие MPI от центрального впрыска – возможность адаптации параметров впрыска для каждого цилиндра отдельно. ЭБУ корректирует длительность импульса форсунок на основе данных с датчиков кислорода, массового расхода воздуха и положения дроссельной заслонки. При холодном пуске система увеличивает время впрыска на 20–30% для компенсации конденсации топлива на стенках впускного коллектора.
Форсунки MPI имеют узкий факел распыла (угол 10–30°), что минимизирует попадание топлива на стенки впускного тракта. Однако при износе форсунок или загрязнении сопел угол распыла увеличивается, что приводит к неравномерному смесеобразованию и росту расхода топлива до 15%. Для диагностики рекомендуется проверять сопротивление форсунок (12–16 Ом для низкоомных, 14–17 Ом для высокоомных) и проводить ультразвуковую очистку каждые 30–50 тыс. км.
Давление в топливной рампе MPI поддерживается механическим или электрическим насосом. При падении давления ниже 2,5 бар ЭБУ фиксирует ошибку P0190, что сопровождается ухудшением динамики и увеличением выбросов CO. Для проверки используют манометр с диапазоном 0–10 бар, подключаемый к штуцеру рампы. Допустимое отклонение давления – не более 0,2 бар при резком открытии дросселя.
Система MPI чувствительна к качеству топлива: содержание смол выше 5 мг/100 мл приводит к закоксовыванию форсунок. Для профилактики рекомендуется использовать топливные присадки на основе полиэфираминов (например, Liqui Moly Jectron) каждые 10 тыс. км. При эксплуатации на бензине с октановым числом ниже 92 наблюдается детонация, что сокращает ресурс поршневой группы на 20–25%.
В режиме частичных нагрузок ЭБУ переходит на фазированный впрыск, синхронизируя подачу топлива с тактом впуска. Это снижает расход топлива на 5–7% по сравнению с одновременным впрыском. При резком ускорении система переключается на двойной впрыск: первый импульс – во время такта впуска, второй – на такте сжатия для охлаждения заряда и предотвращения детонации.
Неисправности MPI часто проявляются в виде пропусков зажигания (ошибки P0300–P0304). Основные причины: загрязнение форсунок (40% случаев), неисправность топливного насоса (25%), утечки воздуха во впускном тракте (20%). Для локализации проблемы используют сканер с функцией логгирования параметров впрыска (время открытия форсунок, коррекция топливоподачи). При замене форсунок требуется прописка новых элементов в ЭБУ через диагностическое оборудование.

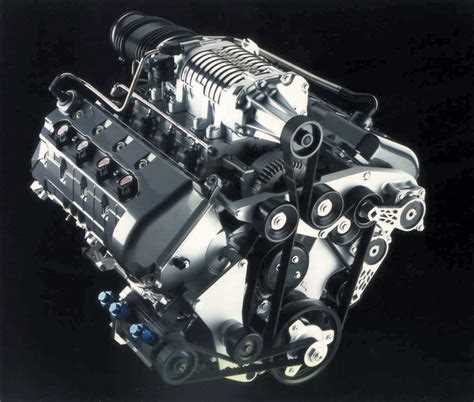

Прямой впрыск топлива: преимущества и ограничения для бензиновых моторов
Прямой впрыск (GDI) обеспечивает точное дозирование топлива непосредственно в камеру сгорания, минуя впускной коллектор. Это позволяет повысить степень сжатия до 12–14:1 без риска детонации, что на 10–15% увеличивает термический КПД по сравнению с распределённым впрыском. Системы Bosch MED 17 или Continental EMS3110 поддерживают давление впрыска до 350 бар, обеспечивая лучшее распыление и снижение расхода топлива на 5–8% в городском цикле. Однако для стабильной работы требуется бензин с октановым числом не ниже 95, иначе возрастает риск калильного зажигания.
Ключевое преимущество GDI – возможность послойного смесеобразования на частичных нагрузках. В режиме «lean burn» коэффициент избытка воздуха достигает λ=1,6–2,0, что снижает расход на 15–20% при движении с постоянной скоростью. Однако это требует сложной системы управления фазами газораспределения (например, VVT-i от Toyota) и высокоточных форсунок с многоточечным распылом. На холостом ходу и при холодном пуске послойное смесеобразование неэффективно, поэтому моторы переходят на гомогенную смесь, нивелируя часть преимуществ.
Основное ограничение прямого впрыска – повышенное образование нагара на впускных клапанах и поршнях. В отличие от распределённого впрыска, топливо не омывает клапаны, что приводит к отложению смол и сажи. Производители решают проблему двумя способами: комбинированным впрыском (например, TSI от Volkswagen) или добавлением моющих присадок в топливо. Без профилактики через 50–70 тыс. км пробега падает мощность на 5–10%, увеличивается расход масла и растёт риск прогаров клапанов.
Для владельцев автомобилей с GDI критически важна регулярная замена топливных фильтров (каждые 30 тыс. км) и использование масел с низкой зольностью (класс ACEA C2/C3). Форсунки требуют промывки на специализированных стендах при пробеге 60–80 тыс. км – стандартные ультразвуковые методы неэффективны из-за коксования сопел. При эксплуатации на некачественном бензине ресурс катализатора сокращается на 30–40%, а стоимость его замены достигает 15–20% от цены автомобиля.

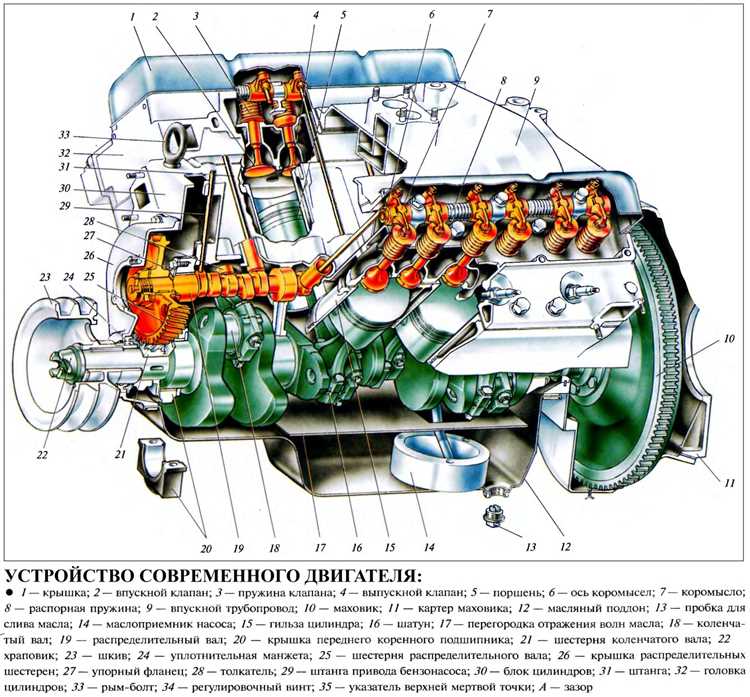

Способы смесеобразования в дизельных двигателях с раздельной камерой сгорания
Дизельные двигатели с раздельной камерой сгорания используют два основных типа камер: предкамеру и вихревую камеру. В предкамере смесеобразование начинается с впрыска топлива под давлением 12–25 МПа через однодырочную форсунку. Топливо воспламеняется от сжатого воздуха, нагретого до 600–700 °C, создавая первичный очаг горения. Давление в предкамере возрастает до 6–8 МПа, выталкивая частично сгоревшую смесь в основную камеру через соединительный канал диаметром 5–10 мм. Этот процесс обеспечивает плавное нарастание давления в цилиндре, снижая шумность на 3–5 дБ по сравнению с непосредственным впрыском.
В вихревых камерах смесеобразование оптимизировано за счет организованного движения воздуха. Камера, занимающая 50–70% объема сжатия, имеет сферическую или цилиндрическую форму с тангенциальным каналом. Воздух, поступающий через канал при такте сжатия, создает вихрь с частотой вращения до 20 000 об/мин. Топливо впрыскивается под углом 15–30° к оси камеры, распыляясь на стенки и испаряясь под действием высокой температуры. Коэффициент избытка воздуха в таких системах составляет 1,2–1,4, что на 10–15% ниже, чем в предкамерных двигателях, но обеспечивает более полное сгорание.
Ключевое отличие предкамерных систем – двухстадийное сгорание. Первая фаза (в предкамере) протекает при α=0,4–0,6, вторая (в основной камере) – при α=1,5–1,8. Это позволяет снизить максимальное давление цикла на 20–30% и уменьшить термические нагрузки на поршень. Однако КПД таких двигателей на 5–7% ниже из-за гидравлических потерь при перетекании газов через соединительный канал. Для компенсации потерь применяют повышенную степень сжатия (18–22) и оптимизируют форму канала, уменьшая его длину до 1,5–2 диаметров.
В вихревых камерах критически важна геометрия канала. Угол наклона канала к оси цилиндра (30–45°) и его сечение (0,03–0,05 от площади поршня) определяют интенсивность вихря. При неправильной настройке возникает неравномерное распределение топлива, что приводит к образованию сажи и увеличению расхода топлива на 8–12%. Для стабилизации процесса используют форсунки с давлением впрыска 15–20 МПа и углом распыла 10–15°, а также подогрев воздуха на впуске до 50–70 °C при холодном пуске.
Температурный режим раздельных камер требует особого внимания. В предкамерах температура стенок достигает 350–400 °C, что способствует испарению топлива, но увеличивает риск коксования форсунок. Для снижения температуры применяют охлаждение камеры маслом или воздухом, а также используют жаростойкие сплавы на основе никеля. В вихревых камерах температура стенок ниже (250–300 °C), но из-за высокой скорости воздуха возрастает эрозионный износ. Решение – нанесение керамических покрытий толщиной 0,1–0,3 мм на поверхность камеры.
Регулировка угла опережения впрыска в двигателях с раздельной камерой отличается от систем с непосредственным впрыском. Для предкамерных двигателей оптимальный угол составляет 8–12° до ВМТ, для вихревых – 5–8°. Запаздывание впрыска на 1° увеличивает расход топлива на 1–1,5% и дымность на 10–15%. Контроль осуществляют с помощью датчиков давления в камере или анализаторов состава отработавших газов. Современные системы используют электронное управление с обратной связью, корректирующее угол впрыска в зависимости от нагрузки и температуры воздуха.
При модернизации двигателей с раздельной камерой ключевое значение имеет оптимизация формы камеры и параметров впрыска. Замена однодырочных форсунок на многодырчатые (3–5 отверстий диаметром 0,15–0,25 мм) в предкамерных системах снижает расход топлива на 3–5% и уменьшает выбросы NOx на 15–20%. В вихревых камерах эффективна установка завихрителей воздуха на впуске, увеличивающих скорость вихря на 20–25%. Для снижения шума применяют демпфирующие прокладки между головкой блока и камерой, а также уменьшают объем предкамеры до 25–30% от объема сжатия, что сокращает время перетекания газов.
