Дверь ВАЗ 2114 имеет ограниченное пространство для прокладки проводки, а заводские уплотнители и петли создают риск перетирания изоляции. Стандартный жгут питания стеклоподъёмников и динамиков проходит через гофру диаметром 12 мм между стойкой и дверью. Если нужно добавить дополнительные провода (например, для подогрева зеркал или аудиосистемы), используйте отдельный канал или увеличьте диаметр существующей гофры до 16–18 мм с помощью термоусадочной трубки.
Перед началом работ снимите обшивку двери, открутив 7 саморезов: 3 под ручкой, 2 в нише динамика, 1 у защёлки и 1 в нижней части. Отсоедините разъёмы стеклоподъёмника и динамика, затем аккуратно отогните уплотнительную резинку по периметру стойки. В месте прохода гофры через металл двери установлен пластиковый вкладыш – его нужно временно удалить, чтобы избежать повреждения изоляции об острые края.
Для прокладки используйте провода сечением не менее 0,75 мм² для сигнальных цепей и 1,5–2,5 мм² для силовых (например, подогрев зеркал). Каждый провод защитите гофрированной трубкой ПВХ или термоусадкой с клеевым слоем. Внутри двери зафиксируйте жгут пластиковыми хомутами к штатным креплениям стеклоподъёмника, избегая натяжения и контакта с подвижными механизмами. В стойке провода закрепите к жгуту штатной проводки с помощью изоленты или стяжек.
После укладки проверьте свободное движение стекла и отсутствие защемлений. Подключите разъёмы, установите обшивку и протестируйте работу всех систем. Если провода провисают, добавьте дополнительные точки крепления – это предотвратит их перетирание о металл при открывании двери.
Какие инструменты и материалы понадобятся для прокладки проводов
Для прокладки проводов через дверь ВАЗ 2114 потребуется набор инструментов, адаптированный под специфику автомобиля. Основной список включает: мультиметр с функцией прозвонки (например, DT-830B), набор отвёрток с магнитными наконечниками (крестовые PH2 и плоские 5 мм), бокорезы с изолированными ручками (длина губок 125 мм), стриппер для снятия изоляции (под провода сечением 0,5–2,5 мм²). Дополнительно пригодится термоусадочная трубка диаметром 3–6 мм, фен строительный или зажигалка для её усадки, а также пластиковые хомуты-стяжки шириной 3–4 мм для фиксации проводов к штатным жгутам.
Материалы выбираются с учётом условий эксплуатации: провода должны быть гибкими, устойчивыми к вибрации и перепадам температур. Оптимальный вариант – многожильный медный провод сечением 0,75–1,5 мм² в силиконовой изоляции (например, ПВС 2×0,75 или КГ 2×1,5). Для защиты от истирания используйте гофрированную трубку ПНД диаметром 10–12 мм или спиральную обмотку типа «змеиная кожа». В местах прохода через металлические отверстия двери обязательны резиновые втулки (внутренний диаметр 6–8 мм), предотвращающие повреждение изоляции.
Для герметизации точек ввода проводов в салон и дверь применяйте автомобильный герметик на основе MS-полимера (например, Teroson MS 9399) или бутилкаучуковую ленту. При работе с дверной проводкой потребуется снять обшивку – для этого нужны пластиковые клипсы-защёлки (артикул 2114-6102082 для ВАЗ 2114) и съёмник панелей с крючком. В таблице ниже указаны ключевые расходники с артикулами и рекомендуемыми параметрами:
| Наименование | Артикул/модель | Характеристики | Количество |
|---|---|---|---|
| Провод ПВС | ПВС 2×0,75 | Многожильный, силиконовая изоляция | 3–5 м |
| Гофрированная трубка ПНД | – | Диаметр 10–12 мм, чёрная | 2 м |
| Резиновая втулка | 2108-6103080 | Внутренний Ø 6 мм | 4 шт. |
| Термоусадка | – | Диаметр 3/6 мм, коэффициент усадки 2:1 | 0,5 м |
| Хомуты-стяжки | – | Ширина 3 мм, длина 100–150 мм | 20 шт. |
Избегайте использования изоленты для постоянной изоляции – она теряет свойства при нагреве и вибрации. Вместо неё применяйте термоусадочные трубки с клеевым слоем (например, Raychem DR-25) для герметичных соединений. При пайке проводов используйте припой ПОС-61 и флюс ЛТИ-120, а для защиты контактов от окисления – контактную смазку типа Kontakt 60. Работайте при отключённой аккумуляторной батарее, чтобы исключить короткое замыкание при случайном касании инструментом кузова.
Как снять обшивку двери ВАЗ 2114 без повреждений

Перед началом работ отключите клемму аккумулятора, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. Подденьте плоской отверткой пластиковую заглушку в нижней части ручки открывания двери – под ней скрыт винт под крестовую отвертку (PH2). Выкрутите его, затем снимите накладку ручки, аккуратно отжав фиксаторы по периметру тонкой пластиковой лопаткой или отверткой, обмотанной изолентой.
Выньте динамик акустической системы, если он установлен: отсоедините разъем проводки, открутите три самореза по периметру (используйте головку на 7 мм). У передней двери дополнительно открутите два винта крепления подлокотника – один под заглушкой в торце ручки, второй под кнопкой блокировки замка. Задняя дверь имеет аналогичные крепления, но без заглушки под кнопкой.
Начните отделение обшивки с нижнего угла, ближе к дверному замку. Вставьте пластиковую лопатку между обшивкой и металлическим каркасом двери, аккуратно отжимая пластиковые пистоны. На ВАЗ 2114 их 8 штук: 4 по периметру, 2 в районе подлокотника и 2 возле динамика. Пистоны хрупкие – прилагайте усилие равномерно, чтобы не сломать фиксаторы.
После освобождения всех пистонов потяните обшивку на себя, одновременно отсоединяя тягу замка от внутренней ручки. Для этого сдвиньте пластиковый фиксатор на тяге вниз и выведите ее из зацепления. Если установлен электропривод стеклоподъемника, отсоедините разъем проводки, нажав на фиксатор пальцем. Обшивку удерживайте вертикально, чтобы не повредить тросик замка.
Проверьте состояние уплотнительной пленки на металлическом каркасе двери – она должна оставаться целой. Если пленка отклеилась, зафиксируйте ее по периметру автомобильным герметиком или двусторонним скотчем перед обратной установкой обшивки. При сборке сначала защелкните пистоны в верхней части, затем в нижней, контролируя равномерное прилегание обшивки к каркасу.
Для повторной установки ручки открывания двери вставьте тягу в паз, зафиксируйте пластиковым держателем и защелкните накладку. Винты крепления затягивайте с усилием 2–3 Н·м, чтобы не сорвать резьбу в пластиковых втулках. Перед окончательной сборкой проверьте работу замка и стеклоподъемника.
Где найти штатные отверстия для проводки в двери и кузове
На ВАЗ 2114 штатные отверстия для прокладки проводов расположены в строго определённых местах, предусмотренных конструкцией. В передних дверях основное отверстие находится в нижней части дверной стойки, за пластиковой заглушкой. Оно скрыто под резиновым гофром, соединяющим дверь и кузов. Диаметр отверстия – около 20 мм, что позволяет пропустить жгут проводов с запасом.
В кузове автомобиля доступ к проводке обеспечивают два ключевых отверстия:
- Первое – в моторном щите, слева от педального узла. Оно закрыто резиновой заглушкой и предназначено для проводов от дверей, салонного освещения и датчиков.
- Второе – в задней части кузова, под обшивкой багажника, рядом с фонарём. Через него проходят провода к задним дверям и дополнительному оборудованию.
Для задних дверей отверстие расположено аналогично передним – в нижней части стойки, но смещено ближе к центру кузова. Резиновый уплотнитель здесь тоньше, поэтому при прокладке проводов важно избегать перегибов. В некоторых случаях заводская заглушка может отсутствовать – её заменяют самодельной прокладкой из термоусадочной трубки.
Под капотом штатное отверстие для проводки находится в районе монтажного блока. Оно скрыто под пластиковой накладкой и используется для подключения сигнализации, парктроников или дополнительного освещения. Диаметр – 15–18 мм, что требует аккуратного протягивания жгута без повреждения изоляции.
При поиске отверстий обращайте внимание на заводские метки: резиновые заглушки, гофры или следы герметика. Если отверстие отсутствует, его можно просверлить, но только в местах, где нет риска повредить силовые элементы кузова. Например, в дверях сверлить следует на расстоянии не менее 5 см от кромки, чтобы не задеть усилители.
Перед протяжкой проводов очистите отверстия от грязи и ржавчины, обработайте края антикоррозийным составом. Используйте пластиковые втулки или гофру для защиты проводов от перетирания. В местах стыка двери и кузова обязательно оставляйте запас длины, чтобы избежать натяжения при открывании двери.
Как защитить провода от перетирания и короткого замыкания

Первый шаг – использование гофрированных трубок ПВХ или термоусадочных рукавов с внутренним клеевым слоем. Для двери ВАЗ 2114 подойдут трубки диаметром 10–16 мм: они плотно облегают пучок проводов, не допуская трения о металлические кромки проема. Термоусадку фиксируют строительным феном при температуре 120–150°C, добиваясь герметичного слоя. В местах изгибов (например, возле петель) дополнительно устанавливают силиконовые втулки – они гасят вибрации и предотвращают истирание изоляции.
Крепление проводов к дверной карте и кузову выполняют пластиковыми хомутами с шагом 15–20 см. Избегайте металлических стяжек: они могут прорезать изоляцию при вибрации. В точках прохода через металл (например, в стойке двери) обязательно используйте резиновые уплотнители с внутренним диаметром на 1–2 мм больше сечения провода. Для ВАЗ 2114 подходят уплотнители артикула 2114-6102090 – они идут в штатной комплектации и рассчитаны на заводские жгуты.
Перед укладкой проверьте целостность изоляции мультиметром в режиме прозвонки. Сопротивление между жилой и экраном (если есть) должно стремиться к бесконечности. Нанесите на провода слой изоленты ХБ или жидкой изоляции (например, Plasti Dip) в местах контакта с острыми кромками. Для дополнительной защиты от влаги обработайте коннекторы контактной смазкой типа Molykote 111 – она вытесняет воду и предотвращает окисление.
Регулярно осматривайте провода на предмет микротрещин и потертостей, особенно после зимнего сезона. При обнаружении повреждений заменяйте участок целиком, а не изолируйте лентой – это временное решение. Для диагностики короткого замыкания используйте токовые клещи: скачок тока свыше 0,5 А при закрытой двери указывает на пробой изоляции. В критических зонах (например, возле замка) дублируйте сигнальные провода – это снизит риск отказа системы при обрыве одного из них.
Как правильно протянуть провода через резиновый гофр двери

Для протяжки используйте стальную проволоку диаметром 1,5–2 мм или специализированный трос с пластиковым наконечником. Загните конец проволоки в виде крючка длиной 5–7 мм – это предотвратит зацепление за внутренние ребра гофра. Вставьте проволоку в гофр со стороны кузова, проталкивая её до выхода в дверной проем.
Прикрепите провода к крючку изолентой или термоусадочной трубкой, обмотав место соединения в 3–4 слоя. Убедитесь, что диаметр пучка не превышает 10 мм, иначе гофр может порваться при протяжке. Аккуратно тяните проволоку со стороны двери, контролируя равномерное продвижение проводов без перекручивания.
Если провода застревают, не применяйте силу – это приведет к повреждению изоляции. Вместо этого слегка подвигайте пучок вперед-назад, одновременно вращая его вокруг оси. Для облегчения скольжения используйте силиконовую смазку в спрее, нанеся её на провода тонким слоем перед протяжкой.
После успешной протяжки оставьте запас проводов длиной 15–20 см с обеих сторон гофра. Это компенсирует изгибы двери при открытии и предотвратит натяжение. Закрепите провода пластиковыми хомутами к штатным жгутам или металлическим кронштейнам, избегая контакта с подвижными частями механизма замка.
Проверьте герметичность гофра: он должен плотно прилегать к кузову и двери. При необходимости восстановите уплотнение силиконовым герметиком или замените гофр целиком – его артикул для ВАЗ 2114: 2114-6103090. Убедитесь, что провода не пережимаются при закрытии двери, иначе изоляция быстро износится.
Какие крепления использовать для фиксации проводов внутри двери

Для фиксации проводов внутри двери ВАЗ 2114 оптимальны пластиковые стяжки с монтажным основанием (клипсы). Они выдерживают вибрации и не повреждают изоляцию. Подойдут стяжки шириной 3–4 мм с шагом крепления 15–20 см. Избегайте металлических хомутов – они могут перетереть провода при эксплуатации.
Альтернативой служат нейлоновые хомуты с самоклеящейся основой. Их удобно крепить к металлическим поверхностям двери без сверления. Выбирайте модели с рабочей температурой от -40°C до +85°C (например, HellermannTyton T18SR). Перед установкой обезжирьте поверхность спиртом для лучшей адгезии.
- Пластиковые клипсы с защелкой (типа «ёлочка») – подходят для крепления к штатным отверстиям двери. Диаметр 5–6 мм, материал – полиамид.
- Термоусадочные трубки с клеевым слоем – защищают провода от влаги и фиксируют их на изгибах. Используйте трубки с коэффициентом усадки 2:1.
- Силиконовые держатели – гибкие, не боятся перепадов температур. Подходят для временной фиксации при прокладке.
Для прокладки вдоль оконного механизма применяйте гофрированные трубки ПВХ диаметром 10–12 мм. Они предотвращают перетирание проводов о металлические кромки. Закрепляйте трубку к двери через каждые 25 см пластиковыми стяжками или алюминиевыми скобами с резиновой прокладкой.
В местах сгиба двери (например, у петель) используйте спиральные кабельные оболочки из полиэтилена. Они компенсируют нагрузки при открывании/закрывании. Диаметр оболочки должен превышать суммарный диаметр проводов на 30–40%. Фиксируйте оболочку к двери через каждые 10 см во избежание провисания.

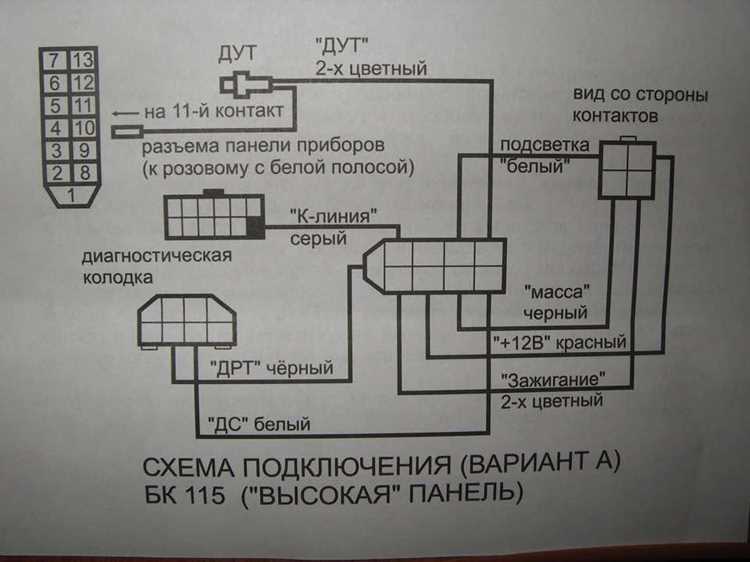

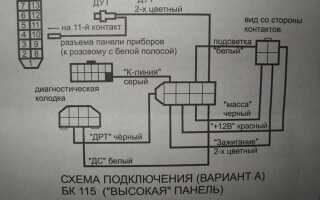

Как подключить дополнительные устройства без нарушения штатной электрики

Для интеграции в штатную проводку применяйте ответвители с врезными клеммами типа Scotchlok или пайку с термоусадкой. Подключайтесь к проводам, идущим к блоку управления (например, к проводу питания ЭБУ – белый с красной полосой, +12 В после замка зажигания) или к цепям освещения (желтый провод задних фонарей для видеорегистратора). Перед подключением проверьте напряжение мультиметром: на проводах освещения оно появляется при включении габаритов, на цепях зажигания – при повороте ключа.
Для устройств с постоянным питанием (сигнализация, трекеры) используйте провод красного цвета в жгуте приборной панели – он идет от АКБ через предохранитель F19 (10 А). Подключайтесь через диод Шоттки (например, 1N5822) для предотвращения обратных токов, которые могут вызвать ложные срабатывания или разряд батареи. При монтаже реле задействуйте штатные разъемы: контакт 85 – на управляющий провод (например, от концевика двери), 86 – на массу, 30 – на +12 В, 87 – к нагрузке.
Как проверить герметичность и работоспособность после установки

Первым этапом проверки станет визуальный осмотр мест входа и выхода проводов через дверной уплотнитель. Обратите внимание на зазоры: если резина уплотнителя смята или деформирована, герметичность нарушена. Используйте фонарик – свет не должен проникать сквозь щели. При обнаружении зазоров более 1 мм установите дополнительный уплотнительный жгут или замените поврежденный участок резины.
Для проверки герметичности на практике закройте дверь и попросите помощника поливать её водой из шланга под давлением 2–3 бара в течение 30 секунд. Направляйте струю на стыки уплотнителя и места выхода проводов. Внутри салона осмотрите пороги, коврики и электрические разъемы на наличие влаги. Если вода проникла, устраните причину: подтяните хомуты, замените изоляцию или переложите провода.
- Проверьте работоспособность электрооборудования, подключенного через новые провода:
- Включите зажигание и поочередно активируйте стеклоподъемники, замки дверей, динамики и подсветку.
- С помощью мультиметра замерьте напряжение на разъемах: для стеклоподъемников – 12 В, для динамиков – 4–6 В (в зависимости от громкости).
- Проверьте отсутствие короткого замыкания: отсоедините разъемы и прозвоните провода на сопротивление (должно быть бесконечность).
Если после установки появились посторонние звуки (скрип, треск), локализуйте их источник. Чаще всего провода трутся о металл двери или петли. Закрепите их пластиковыми стяжками с шагом 10–15 см, используя заводские отверстия или клейкие площадки. Избегайте натяжения проводов – оставьте запас 2–3 см для свободного хода двери.
Для проверки долговременной работоспособности проведите тест в движении. Проедьте 10–15 км по неровной дороге, открывая и закрывая дверь 5–7 раз. После поездки осмотрите провода на предмет перегибов, обрывов или смещения изоляции. Особое внимание уделите местам крепления к кузову – там чаще всего возникают повреждения.
Завершающим этапом станет проверка на утечку тока. Подключите мультиметр в режиме амперметра между клеммой аккумулятора и массой при выключенном зажигании. Нормальное значение – не более 50 мА. Если ток выше, поочередно отключайте предохранители, пока утечка не исчезнет. Найденный неисправный контур прозвоните на короткое замыкание или повреждение изоляции.
