Замена штатного дроссельного узла на увеличенный – один из самых эффективных способов повысить отдачу 16-клапанного двигателя ВАЗ. Стандартный дроссель диаметром 46 мм ограничивает наполнение цилиндров на высоких оборотах, особенно в сочетании с тюнингованной ГБЦ или распредвалами с увеличенными фазами. Модели с диаметром 52–56 мм позволяют увеличить мощность на 5–8% без изменения конструкции впуска, а при доработке впускного коллектора прирост может достигать 12–15%.
Для установки потребуется дроссельный узел подходящего диаметра (например, от ВАЗ-21128 или сторонних производителей), прокладка из паронита или металла, комплект новых хомутов и герметик для впускной системы. Важно учитывать совместимость с ЭБУ: на двигателях с контроллерами Bosch M7.9.7 или Январь 7.2 потребуется корректировка прошивки для адаптации к изменённому расходу воздуха. Без перекалибровки возможны ошибки по бедной смеси (P0171) и нестабильные обороты холостого хода.
Перед началом работ снимите минусовую клемму с аккумулятора и слейте антифриз из системы охлаждения – дроссель подключён к малому контуру. Отсоедините патрубки вентиляции картера, адсорбера и датчика абсолютного давления (ДАД), если он установлен. Демонтируйте штатный узел, открутив четыре болта крепления к впускному коллектору. Очистите посадочную поверхность от остатков старой прокладки и нагара – даже микроскопические частицы могут нарушить герметичность и вызвать подсос воздуха.
При установке нового дросселя используйте динамометрический ключ: момент затяжки болтов – 8–10 Н·м. Подключите все патрубки, заменив хомуты на новые (желательно пружинные или червячные с металлическим корпусом). После сборки выполните сброс адаптаций ЭБУ: отключите аккумулятор на 10–15 минут или воспользуйтесь диагностическим сканером. Первый запуск проводите без нагрузки, дав двигателю прогреться до рабочей температуры – это позволит контроллеру скорректировать параметры холостого хода.
Необходимые инструменты и запчасти для замены дроссельного узла
Для демонтажа и установки дроссельного узла на 16-клапанных двигателях ВАЗ потребуется набор инструментов, адаптированный под специфику крепежа и доступ к агрегатам. Базовый комплект включает торцевые головки на 10 и 13 мм с удлинителем – стандартные размеры для болтов корпуса дросселя и кронштейнов. Обязателен ключ TORX T20 для винтов крепления патрубков охлаждения, которые часто закисают и требуют аккуратного усилия.
Шестигранник на 5 мм понадобится для откручивания хомута воздушного патрубка, а плоская отвертка с широким жалом – для снятия резиновых шлангов системы вентиляции картера. Избегайте использования пассатижей: они деформируют штуцеры, что приводит к подсосам воздуха. Для очистки посадочных поверхностей подготовьте безворсовую ветошь и очиститель карбюратора – ацетон или специализированные составы типа ABRO CC-220.
Замена дроссельного узла на ВАЗ 2112, Приоре или Калине с 16-клапанным мотором требует установки оригинальных или проверенных аналогов. Артикулы основных деталей приведены в таблице:
| Наименование | Артикул (Оригинал) | Аналоги (проверенные) | Примечание |
|---|---|---|---|
| Дроссельный узел | 2112-1148010-82 | Pierburg 7.00375.20.0, ERA 556136 | Для Евро-3/4, с датчиком положения |
| Прокладка дросселя | 2112-1148015 | Victor Reinz 71-36351-00, Elring 363.510 | Термостойкая, меняется при каждом снятии |
| Датчик положения дросселя | 2112-1148200 | Hella 6PT 009 108-061, VDO 5WK9 6631 | Только для узлов без встроенного датчика |
| Регулятор холостого хода | 2112-1148300 | ERA 556040, Febi 17461 | Для моторов до 2010 г.в. |
При выборе дроссельного узла учитывайте версию прошивки ЭБУ. Модели с артикулом 2112-1148010-82 совместимы с контроллерами Январь 7.2 и Bosch M7.9.7, а для М73 требуется узел с другим сопротивлением потенциометра. Проверяйте соответствие по каталогам производителя: ошибка приведет к нестабильным оборотам или включению аварийного режима.
Для герметизации соединений используйте анаэробный герметик Loctite 574 или его аналоги. Наносите тонким слоем на резьбу шпилек крепления узла – это предотвратит самооткручивание из-за вибраций. Избегайте силиконовых герметиков: они не выдерживают температурные нагрузки и могут попасть в систему впуска.
Дополнительно потребуется мультиметр для проверки сопротивления датчика положения дросселя (должно быть 0,5–1,5 кОм в закрытом состоянии) и тестер для диагностики цепей питания. Для сброса адаптаций ЭБУ после установки используйте диагностический сканер типа Launch X431 или OpenDiag – без этого шага обороты холостого хода могут плавать до 1500 об/мин.
Работайте в перчатках: корпус дросселя нагревается до 80–90°C, а остатки топлива в шлангах могут вызвать раздражение кожи. Подготовьте емкость для слива охлаждающей жидкости – при отсоединении патрубков вытечет около 0,5 литра. Для ускорения процесса используйте вакуумный насос или шприц на 100 мл, чтобы откачать жидкость из малого контура.
Запаситесь новыми хомутами для шлангов: заводские ленточные хомуты одноразовые, а винтовые аналоги (например, Norma или ABA) обеспечивают надежную фиксацию без пережатия. Диаметр хомутов для патрубков вентиляции картера – 25–30 мм, для шлангов охлаждения – 16–18 мм. Перед установкой смажьте резиновые уплотнения силиконовой смазкой – это облегчит монтаж и продлит срок службы.
Снятие штатного дросселя и подготовка посадочного места
Перед демонтажем штатного дроссельного узла отключите минусовую клемму аккумулятора. На 16-клапанных двигателях ВАЗ (21124, 21126, 21127) дроссель крепится на двух болтах М6 с головкой на 10 и одном винте под торкс Т25. Отсоедините разъём датчика положения дроссельной заслонки (ДПДЗ) и регулятора холостого хода (РХХ), предварительно отжав фиксаторы. Снимите шланги вентиляции картера и подогрева дросселя – для этого ослабьте хомуты плоскогубцами или отвёрткой с широким жалом.
После снятия дросселя осмотрите посадочное место на впускном коллекторе. Удалите остатки старой прокладки (артикул 2112-1148015) с помощью пластикового скребка – металлические инструменты могут повредить алюминиевую поверхность. Проверьте плоскость прилегания: зазоры более 0,1 мм устраняются шлифовкой на плите или заменой коллектора. Очистите каналы от масляных отложений и нагара – используйте очиститель карбюратора (например, ABRO CC-220) и безворсовую ветошь.
- Продуйте каналы сжатым воздухом под давлением не более 3 бар – избыточное давление может повредить датчики.
- Проверьте состояние уплотнительных колец на штуцерах подогрева: трещины или деформации требуют замены (артикул 2112-1148022).
- Оцените износ оси дроссельной заслонки – люфт более 0,3 мм указывает на необходимость замены узла.
При подготовке к установке нового дросселя обработайте посадочную поверхность тонким слоем герметика для впускных систем (например, Permatex 85420). Наносите состав только на внешний контур прокладки – попадание внутрь каналов приведёт к засорению форсунок. Убедитесь, что все шланги и разъёмы отсоединены, а крепёжные отверстия не содержат стружки или грязи.
Для двигателей с электронной педалью газа (Е-газ) дополнительно проверьте состояние контактов на разъёме дросселя – окисление устраняется контактной смазкой (Kontakt 60). На моделях с механическим приводом (21124) осмотрите трос газа: растрёпанные нити или заклинивание требуют замены троса (артикул 2110-1108020).
Установка нового дроссельного узла и подключение датчиков

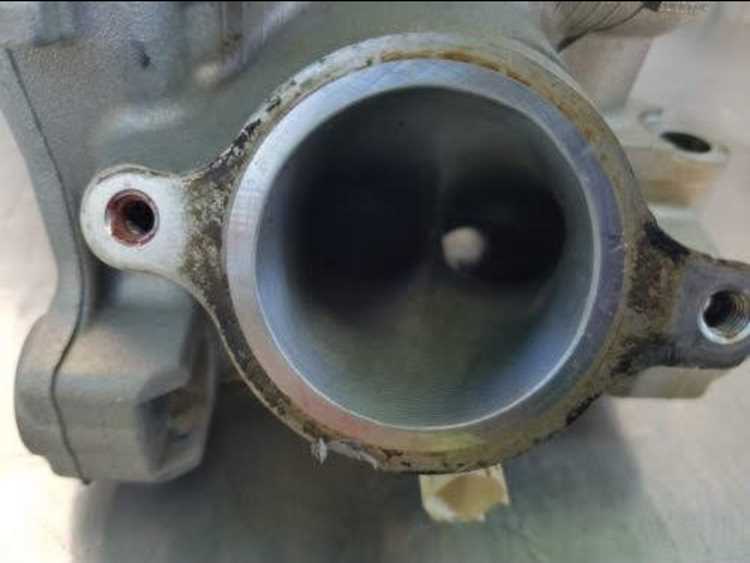

Перед монтажом нового дроссельного узла на ВАЗ 16-клапанный двигатель очистите посадочную поверхность впускного коллектора от остатков старой прокладки и масляных отложений. Используйте безворсовую салфетку и очиститель карбюратора – абразивы или металлические щётки повредят алюминиевую поверхность. Нанесите тонкий слой герметика ABRO Grey на новую прокладку (артикул 2112-1148015-10) только по внешнему контуру, избегая попадания внутрь каналов.
Закрепите дроссельный узел на коллекторе четырьмя болтами М6х20 с моментом затяжки 8–10 Н·м. Начинайте с верхних креплений, постепенно переходя к нижним, чтобы избежать перекоса. Проверьте свободное вращение заслонки – заедание указывает на деформацию корпуса или неправильную установку прокладки. Подключите шланги системы вентиляции картера и адсорбера, используя хомуты с диаметром 16–20 мм.
Датчик положения дроссельной заслонки (ДПДЗ) подключается к разъёму с тремя контактами: «A» – масса, «B» – сигнал (+5 В), «C» – питание. Перед установкой смажьте контакты консистентной смазкой для электрических соединений (например, Molykote 111). Регулятор холостого хода (РХХ) монтируется без прокладок – затяните его двумя винтами М5х16 с моментом 3–4 Н·м. После подключения проверьте отсутствие люфта штока.
Для корректной работы системы отключите аккумулятор на 10 минут после установки, чтобы сбросить адаптации ЭБУ. При первом запуске двигателя обороты могут плавать – это нормально. Прогрейте мотор до 90°C и выполните процедуру обучения дросселя: включите зажигание на 30 секунд без запуска, затем заведите двигатель и удерживайте обороты на уровне 3000 об/мин в течение 1 минуты.
Проверьте герметичность соединений с помощью дымогенератора или мыльного раствора – утечки воздуха через прокладку или шланги приведут к нестабильной работе на холостом ходу. Особое внимание уделите штуцеру подвода охлаждающей жидкости: используйте новые медные шайбы (артикул 2108-1303018) и затяните штуцер с моментом 18–22 Н·м.
После установки считайте ошибки диагностическим сканером. Коды P0120–P0124 указывают на проблемы с ДПДЗ, P0505–P0507 – на неисправность РХХ. Если ошибки не сбрасываются, проверьте целостность проводки: жгут от дросселя к ЭБУ должен быть зафиксирован пластиковыми хомутами через каждые 15 см, а контакты разъёма – не иметь следов окисления.
Настройка положения дроссельной заслонки после монтажа
Проверьте базовый угол открытия заслонки мультиметром: подключите щупы к контактам IDL и E2 на разъеме дросселя, при закрытой заслонке напряжение должно быть 0 В, при минимальном открытии (1–2%) – 0,5–0,7 В. Если значения выходят за пределы, отрегулируйте упорный винт на корпусе дросселя, вращая его по часовой стрелке для уменьшения зазора или против – для увеличения. После регулировки обязательно повторите процедуру обучения ЭБУ, иначе возможны провалы на холостом ходу и нестабильные обороты.
Проверка герметичности соединений и устранение подсоса воздуха
После установки дроссельного узла на 16-клапанный двигатель ВАЗ критически важно исключить подсос воздуха через соединения. Даже минимальный неучтенный поток нарушает стехиометрию смеси, вызывая нестабильный холостой ход, провалы при разгоне и повышенный расход топлива. Основные зоны риска: стык дросселя с впускным коллектором, фланец датчика положения дроссельной заслонки (ДПДЗ), штуцеры вакуумных шлангов и уплотнительные кольца форсунок.
Для диагностики используйте дымогенератор или аэрозольный очиститель карбюратора. При работе двигателя на холостом ходу распылите очиститель на подозрительные участки – резкое изменение оборотов укажет на место подсоса. Альтернативный метод: подключите диагностический сканер и наблюдайте за параметром «коррекция топливоподачи по кислородному датчику» (должен быть в пределах ±5%). Превышение ±10% сигнализирует о негерметичности.
- Проверьте затяжку болтов крепления дросселя к коллектору – момент 8–12 Н·м. Перетяжка деформирует алюминиевый фланец, недотяжка оставляет зазор.
- Замените уплотнительное кольцо ДПДЗ (артикул 2112-1148200-01) – со временем резина теряет эластичность, образуя микротрещины.
- Осмотрите вакуумные шланги на предмет трещин. Особое внимание шлангу к регулятору давления топлива (РДТ) – его повреждение имитирует неисправность бензонасоса.
- Нанесите тонкий слой герметика ABRO Grey 999 на стык дросселя с коллектором, если после затяжки болтов остается видимый зазор.
При обнаружении подсоса через форсунки демонтируйте рампу и замените уплотнительные кольца (артикул 2112-1132010). Перед установкой смажьте кольца моторным маслом – это облегчит монтаж и предотвратит их перекручивание. После устранения негерметичности сбросьте адаптации ЭБУ: отключите минусовую клемму аккумулятора на 10 минут или выполните процедуру через диагностический сканер (команда «Сброс адаптаций»).
Адаптация электронного блока управления после замены дросселя

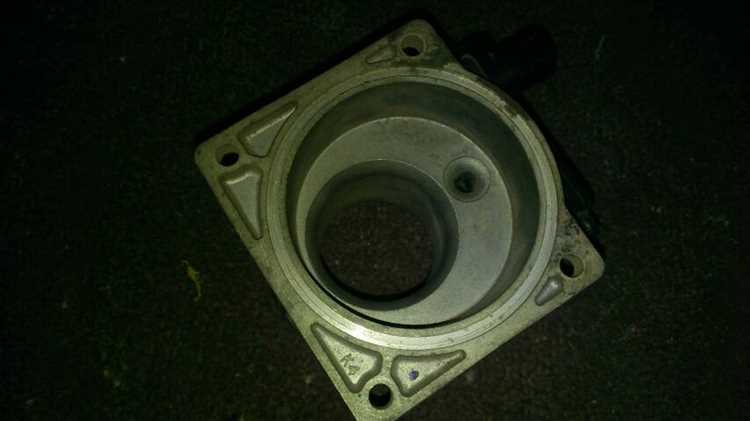

После установки нового дроссельного узла на 16-клапанный двигатель ВАЗ ЭБУ сохраняет данные старого датчика положения дроссельной заслонки (ДПДЗ). Это приводит к некорректной работе двигателя: плавающим оборотам, провалам при разгоне или ошибкам по бедной/богатой смеси. Адаптация необходима для сброса сохранённых параметров и калибровки нового узла. Процедура отличается в зависимости от типа ЭБУ: Январь 5.1/7.2, Bosch M7.9.7 или М74.
Для ЭБУ Январь 5.1 и 7.2 адаптация выполняется через диагностический сканер (например, Launch X431 или OpenDiag) с функцией «Обучение ДПДЗ». Подключите сканер, заведите двигатель, прогрейте до 85–90°C и активируйте процедуру. ЭБУ автоматически скорректирует напряжение холостого хода (0.5–0.6 В для закрытой заслонки) и рабочий диапазон (4.5–4.8 В при полном открытии). Без сканера можно использовать метод «отключения АКБ»: снимите клемму на 10–15 минут, затем заведите двигатель и дайте поработать на холостых 5–7 минут – ЭБУ пересчитает параметры, но результат будет менее точным.
На блоках Bosch M7.9.7 и М74 адаптация требует выполнения специфических условий. Запустите двигатель, прогрейте до рабочей температуры, затем резко нажмите педаль газа до упора и отпустите. Повторите 3–5 раз – ЭБУ зафиксирует крайние положения заслонки. Для М74 дополнительно требуется сброс адаптаций через диагностический разъём: в программе VCDS или Вася Диагност выберите «Базовые установки» → «Группа 060» и подтвердите выполнение. Если после процедуры обороты остаются нестабильными, проверьте целостность проводки ДПДЗ и наличие подсоса воздуха во впускном тракте.
При отсутствии диагностического оборудования можно использовать ручной метод для ЭБУ Январь: включите зажигание, не заводя двигатель, и в течение 10 секунд медленно нажмите педаль газа до упора, затем отпустите. Повторите 3 раза – ЭБУ сохранит новые параметры. Однако этот способ не гарантирует полной калибровки, особенно на автомобилях с пробегом свыше 100 тыс. км, где износ механизмов дросселя может влиять на точность адаптации. В таких случаях рекомендуется провести дополнительную проверку через мультиметр: измерьте напряжение на сигнальном проводе ДПДЗ при закрытой заслонке (должно быть 0.45–0.55 В) и при открытой (4.4–4.9 В).
После адаптации проведите тестовый заезд: двигатель должен устойчиво держать холостые обороты (800–900 об/мин), а при резком нажатии на газ – плавно набирать обороты без провалов. Если наблюдаются рывки или задержки реакции, повторите процедуру адаптации или проверьте наличие ошибок в памяти ЭБУ. На автомобилях с электронной педалью газа (Е-газ) дополнительно требуется калибровка педали: отключите АКБ на 1 минуту, затем включите зажигание и медленно нажмите педаль до упора, удерживая 5 секунд – ЭБУ синхронизирует положения педали и дросселя.
