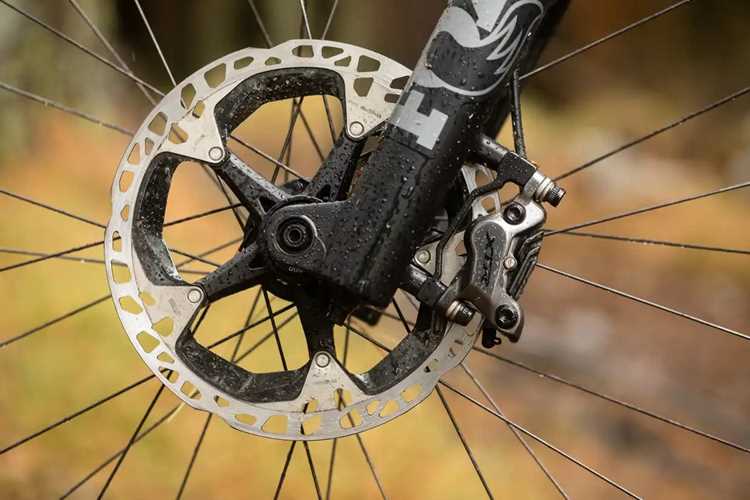

Ротор дисковых тормозов – ключевой элемент, от которого зависит эффективность торможения и безопасность езды. Со временем он изнашивается: на поверхности появляются борозды глубиной более 0,5 мм, снижается толщина (минимально допустимая – 1,5 мм для большинства моделей), или возникают деформации после ударов. Замена требуется и при переходе на ротор другого диаметра (например, с 160 мм на 180 мм для улучшения тормозного усилия на спусках) или при установке адаптера для другой системы крепления (IS, Post Mount).
Перед началом работы подготовьте инструменты: шестигранники T25 (для крепления ротора) и 5 мм (для адаптера), динамометрический ключ (момент затяжки болтов – 6–8 Н·м), очиститель тормозных систем (например, Finish Line Disc Brake Cleaner), а также новый ротор с совместимым креплением. Обратите внимание на тип ротора: CenterLock (крепление на шлицах) или 6-болтовое – они не взаимозаменяемы без адаптеров. Если вы меняете ротор на другой диаметр, проверьте совместимость с калипером и наличие свободного хода в системе.
Замена ротора – процедура, требующая точности. Ошибки при установке (перекос, недостаточная затяжка) приводят к биению диска, неравномерному износу колодок и снижению тормозной мощности. Особое внимание уделите очистке поверхностей: остатки масла или грязи на роторе или калипере могут вызвать визг и ухудшение сцепления. После установки обязательно выполните притирку колодок – серия плавных торможений на скорости 20–25 км/ч до полного восстановления эффективности.
Как подобрать совместимый ротор для вашей тормозной системы
Первым шагом определите тип тормозной системы: гидравлические дисковые тормоза делятся на стандарты Shimano Center Lock (шестиболтовое крепление с центральной гайкой) и IS 6-Bolt (шесть болтов по окружности). Роторы Center Lock совместимы только с соответствующими втулками, IS 6-Bolt – универсальны для большинства калиперов. Проверьте маркировку на калипере или адаптере: например, Shimano Deore M6000 требует ротор диаметром 160–180 мм, а SRAM Guide R – 140–200 мм. Несоответствие стандарта приведёт к невозможности установки или некорректной работе тормозов.
Диаметр ротора напрямую влияет на эффективность торможения: 140 мм подходит для кросс-кантри и лёгких трейлов, 160 мм – универсальный вариант для эндуро, 180–203 мм используют в даунхилле и фрирайде. Увеличение диаметра на 20 мм повышает тормозной момент на 10–15%, но требует проверки зазора между колодками и ротором в калипере. Для систем с адаптерами (например, Post Mount на 160 мм + переходник на 180 мм) убедитесь, что адаптер рассчитан на выбранный диаметр – иначе колодки не будут доставать до ротора.
Материал и конструкция ротора определяют долговечность и теплоотвод: стальные роторы (Shimano RT-54, SRAM Centerline) дешевле, но тяжелее и склонны к деформации при перегреве. Алюминиевые сердечники с нержавеющей рабочей поверхностью (Magura Storm HC, Hope Floating) легче на 30–50 г и лучше рассеивают тепло, но стоят в 2–3 раза дороже. Для агрессивного катания выбирайте роторы с перфорацией или волнистым краем (Shimano Ice Technologies, TRP TR180) – они снижают риск закипания тормозной жидкости на 20–25% за счёт улучшенной вентиляции.
Перед покупкой измерьте толщину старого ротора штангенциркулем: стандартные модели имеют толщину 1,8–2,0 мм, усиленные (для экстремального катания) – 2,3–2,5 мм. Колодки должны быть совместимы с материалом ротора: металлические колодки (sintered) работают с любыми роторами, органические (resin) быстро изнашиваются на стальных поверхностях. Проверьте совместимость по каталогам производителей: например, роторы Shimano SM-RT66 не рекомендуются для калиперов ниже уровня Deore M6100 из-за риска перегрева.
Необходимые инструменты и расходные материалы для замены
Для замены ротора потребуются специализированные инструменты, адаптированные под тип крепления и модель тормозной системы. Базовый набор включает:
- Шестигранные ключи (обычно 4, 5, 6 мм) или Torx T25/T30 – для откручивания болтов крепления ротора к втулке.
- Динамометрический ключ (диапазон 4–8 Н·м) – для точной затяжки болтов во избежание деформации диска.
- Съёмник кассеты (например, Park Tool FR-5.2) и хлыст – если ротор установлен на заднем колесе с кассетой Shimano/SRAM.
- Монтажная лопатка или пластиковый рычаг – для аккуратного снятия ротора без повреждения поверхности.
- Чистящая щётка с жёсткой щетиной и безворсовая салфетка – для удаления металлической пыли и масла с втулки.
Расходные материалы зависят от состояния системы и типа тормозов. Для гидравлических дисковых тормозов (Shimano, SRAM, Magura) обязательны: новый ротор с совместимым стандартом крепления (6-болтовое или CenterLock), тормозная жидкость (DOT 4/5.1 или минеральное масло) при необходимости прокачки, а также медная или алюминиевая паста для болтов крепления ротора – предотвращает прикипание. Для механических тормозов (например, Avid BB7) дополнительно проверьте состояние тросиков и рубашек: износ или коррозия требуют замены. При установке ротора толщиной менее 1.5 мм (для большинства систем) или с явными следами перегрева (синие пятна, деформация) – замените его вне зависимости от пробега.
Демонтаж старого ротора: последовательность действий
Перед началом работ зафиксируйте велосипед на стойке или переверните его, обеспечив доступ к тормозной системе. Открутите колесо, используя шестигранник на 5 или 6 мм (в зависимости от модели эксцентрика), и снимите его с вилки. Если ротор прикипел к втулке, нанесите на места соединения проникающую смазку (например, WD-40) и подождите 10–15 минут.
Осмотрите крепление ротора: большинство моделей фиксируются шестью болтами Torx T25 или шестигранными винтами на 4 мм. Подберите соответствующую биту или ключ, чтобы избежать срыва шлицов. При работе с алюминиевыми болтами используйте динамометрический ключ с усилием 4–6 Н·м – превышение момента приведёт к деформации резьбы.
Откручивайте болты поочерёдно, следуя схеме «звёздочка» (крест-накрест), чтобы равномерно распределить нагрузку. Если болт не поддаётся, зафиксируйте ротор плоскогубцами или специальным держателем (например, Park Tool RT-1) и приложите усилие рывками, избегая резких движений. Для сильно закисших соединений используйте ударную отвёртку.
После снятия болтов аккуратно отделите ротор от втулки. Если он сидит плотно, подденьте его пластиковой монтажкой или деревянным клином, чтобы не повредить поверхность фланца. Избегайте металлических инструментов – они могут оставить задиры на алюминиевых или карбоновых деталях. Проверьте состояние посадочного места на втулке: наличие коррозии или грязи требует очистки перед установкой нового ротора.
Оцените состояние снятого ротора: глубокие борозды, неравномерный износ или трещины – признаки необходимости замены. Измерьте толщину тормозной поверхности штангенциркулем: минимально допустимый показатель для большинства моделей – 1,5 мм. Если ротор деформирован, но толщина в норме, его можно выправить с помощью специального инструмента (например, Park Tool DT-2).
Очистите болты и резьбу втулки от старой смазки и грязи. Используйте безворсовую салфетку и изопропиловый спирт для удаления масляных следов. Нанесите на резьбу тонкий слой медной или керамической пасты (например, Loctite 8065) – это предотвратит прикипание при последующей сборке. Храните снятые болты в отдельном контейнере, чтобы избежать потери.
Проверьте совместимость нового ротора с калипером: диаметр должен соответствовать старому (обычно 140, 160 или 180 мм), а тип крепления – шестиболтовому или CenterLock. Если планируется переход на другой стандарт, потребуется адаптер. Убедитесь, что новый ротор имеет сертификацию для вашей тормозной системы (например, Shimano RT-MT80 для гидравлики).
Установка нового ротора и проверка центровки
Снимите старый ротор, открутив крепежные болты шестигранником на 5 мм или Torx T25 (зависит от модели). Очистите поверхность фланца втулки от старой смазки и металлической стружки ветошью, смоченной в изопропиловом спирте. Новый ротор установите на фланец, совместив отверстия под болты с резьбой втулки. Затяните болты крест-накрест с моментом 4–6 Н·м динамометрическим ключом – превышение приведет к деформации диска.
Проверьте центровку ротора с помощью индикатора биения или пластиковой стойки для калибровки. Зажмите колесо в вилке, вращайте его и наблюдайте за зазором между ротором и датчиком: допустимое отклонение – не более 0,15 мм. При превышении подправьте диск легкими ударами резинового молотка по выступающим участкам или используйте специальный ключ для центровки (например, Park Tool DT-2).
После корректировки повторно затяните болты ротора с указанным моментом. Убедитесь, что диск не задевает колодки при вращении колеса – зазор должен составлять 0,5–1 мм с каждой стороны. Если колодки мешают, отрегулируйте положение калипера шестигранником на 3 или 5 мм, ослабив крепежные болты и выровняв суппорт по центру ротора.
Настройка тормозных колодок после замены ротора
После установки нового ротора колодки требуют точной регулировки, чтобы избежать неравномерного износа и скрипа. Сначала проверьте зазор между колодками и ротором: он должен составлять 0,2–0,4 мм с каждой стороны. Для измерения используйте щуп или тонкую пластиковую карту – если она проходит с легким сопротивлением, зазор оптимален. При слишком малом зазоре колодки будут тереться о ротор даже при отпущенном тормозе, что приведет к перегреву и снижению эффективности.
Для настройки подведите калипер к ротору так, чтобы колодки симметрично обхватывали диск. Затяните крепежные болты калипера моментом 6–8 Н·м (для алюминиевых рам – 5–7 Н·м). Если тормоз гидравлический, прокачай систему, чтобы удалить воздух, и проверьте уровень жидкости в бачке. Для механических тормозов отрегулируйте трос с помощью регулировочного винта на рычаге или калипере, добившись плавного хода без люфта.
| Тип тормоза | Инструмент для настройки | Допустимый зазор (мм) |
|---|---|---|
| Гидравлический | Шестигранник 5 мм, прокачной набор | 0,2–0,4 |
| Механический | Ключ на 10 мм, регулировочный винт | 0,3–0,5 |
Завершите настройку тестовым заездом на безопасной скорости. Нажмите на тормоз несколько раз, чтобы колодки притерлись к новому ротору. Если торможение неравномерное или слышен скрежет, ослабьте болты калипера и слегка сместите его в сторону, противоположную биению диска. Повторяйте процесс, пока не исчезнут вибрации. Для роторов диаметром 160 мм и более допустимо легкое биение до 0,1 мм, для 140 мм – не более 0,05 мм.
Тестирование тормозов и устранение возможных неполадок
После установки нового ротора проведите тест на ровной асфальтированной поверхности без уклона. Разгонитесь до 20–25 км/ч и плавно зажмите тормоз, контролируя равномерность замедления. Если велосипед уводит в сторону, проверьте параллельность колодок относительно ротора – допустимое отклонение не более 0,1 мм. При неравномерном торможении ослабьте крепёжные болты калипера и выровняйте его, зажав тормоз и затянув болты в этом положении.
Скрип или визг при торможении указывает на загрязнение колодок или ротора. Протрите ротор изопропиловым спиртом (концентрация не менее 90%) и проверьте колодки на наличие масляных пятен или металлической стружки. Если загрязнение глубокое, замените колодки – абразивная очистка снижает их ресурс. Для дисковых тормозов с органическими колодками скрип может возникать при перегреве: дайте системе остыть 10–15 минут перед повторным тестом.
Пульсация тормозного усилия («биение») чаще всего вызвана деформацией ротора. Проверьте его плоскость с помощью штангенциркуля или специального индикатора часового типа: допустимое биение не должно превышать 0,15 мм. Если деформация больше, выправьте ротор гаечным ключом или замените. Для гидравлических систем пульсация может сигнализировать о попадании воздуха в систему – прокачайте тормоза согласно спецификации производителя (например, Shimano рекомендует использовать минеральное масло DOT 4 для своих систем).
- Проверка хода рычага: при полном нажатии рычаг не должен доходить до грипсы на 20–30 мм. Если ход слишком короткий или длинный, отрегулируйте свободный ход винтом на калипере или рычаге.
- Тест на прогрев: выполните 10–15 резких торможений с 30 км/ч до полной остановки с интервалом 10 секунд. Температура ротора не должна превышать 200°C (определяется термокраской или пирометром). Превышение указывает на неэффективное охлаждение или износ колодок.
- Контроль износа: минимальная толщина ротора для большинства моделей – 1,5 мм. Измерьте штангенциркулем в трёх точках по окружности. Колодки подлежат замене при остаточной толщине фрикционного слоя менее 1 мм.
Для механических дисковых тормозов проверьте натяжение троса: при нажатии рычага на 50% хода колодки должны касаться ротора. Если зазор больше 0,3 мм, подтяните трос регулировочным барабаном на рычаге или калипере. Убедитесь, что трос свободно перемещается в рубашке – заедание приводит к неравномерному износу колодок. Смажьте трос силиконовой смазкой, избегая попадания на ротор или колодки.
При слабом тормозном усилии на гидравлике проверьте уровень жидкости в бачке: он должен находиться между отметками MIN и MAX. Если уровень ниже MIN, долейте жидкость и прокачайте систему. Для систем с DOT-жидкостью используйте только свежую жидкость из герметичной тары – она гигроскопична и теряет свойства при контакте с воздухом. После долива выполните тест на герметичность: зажмите тормоз на 30 секунд и осмотрите штуцеры, поршни и соединения на предмет утечек.
Если после всех проверок тормоза работают нестабильно, выполните сброс настроек калипера. Ослабьте крепёжные болты, зажмите тормоз и затяните болты в этом положении. Повторите процедуру 2–3 раза для центровки. Для систем с плавающим калипером (например, Shimano Deore) убедитесь, что направляющие штифты свободно перемещаются и смазаны консистентной смазкой (например, Shimano Premium Grease).
