Закон Ома – фундаментальный принцип электротехники, связывающий три ключевых параметра электрической цепи: ток (I), напряжение (U) и сопротивление (R). Формула I = U / R позволяет определить силу тока в амперах (А), если известны напряжение в вольтах (В) и сопротивление в омах (Ом). Этот расчет применим к линейным цепям постоянного тока, где сопротивление не зависит от приложенного напряжения.
Для точного вычисления тока необходимо учитывать условия работы цепи. Например, в цепях переменного тока с активной нагрузкой формула остается той же, но при наличии реактивных элементов (катушек, конденсаторов) требуется использовать полное сопротивление (Z) и учитывать фазовый сдвиг. В реальных схемах сопротивление проводников и контактов может вносить погрешность, поэтому рекомендуется измерять фактические значения U и R мультиметром.
Пример расчета: если напряжение источника составляет 12 В, а сопротивление резистора – 4 Ом, ток в цепи будет равен 3 А. Однако при работе с высокими напряжениями или малыми сопротивлениями (менее 1 Ом) важно учитывать внутреннее сопротивление источника питания и проводов, чтобы избежать ошибок в расчетах.

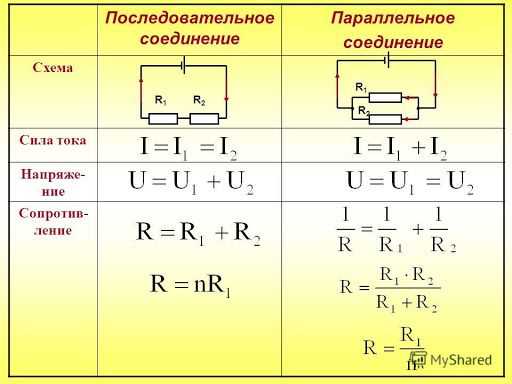

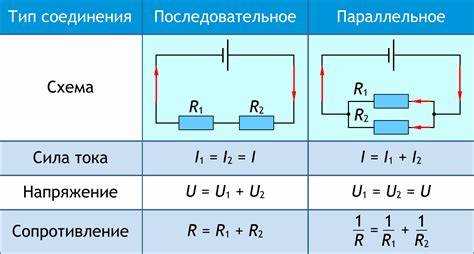

Для сложных цепей с несколькими резисторами используйте методы последовательного и параллельного соединения. При последовательном соединении общее сопротивление равно сумме сопротивлений (Rобщ = R1 + R2 + …), а при параллельном – обратной сумме обратных величин (1/Rобщ = 1/R1 + 1/R2 + …). Эти правила позволяют упростить схему и применить закон Ома к эквивалентному сопротивлению.
Какие формулы связывают ток, напряжение и сопротивление
Основная формула, связывающая ток (I), напряжение (U) и сопротивление (R), – закон Ома: I = U / R. Она применима для линейных цепей постоянного тока, где сопротивление не зависит от приложенного напряжения. Например, при напряжении 12 В и сопротивлении 4 Ом ток составит 3 А. Формула работает и в обратном виде: U = I × R или R = U / I, что позволяет вычислять любой из параметров при известных двух других.
Для переменного тока с активным сопротивлением закон Ома сохраняет вид, но при наличии реактивных элементов (катушек, конденсаторов) используют комплексное сопротивление (импеданс Z). Формула принимает вид: I = U / Z, где Z рассчитывается с учетом индуктивного (XL) и емкостного (XC) сопротивлений. Например, для цепи с R = 3 Ом, XL = 4 Ом импеданс Z = √(R² + XL²) = 5 Ом.
В разветвленных цепях применяют законы Кирхгофа. Первый закон (узловой): сумма втекающих токов равна сумме вытекающих (ΣIвх = ΣIвых). Второй закон (контурный): алгебраическая сумма падений напряжений в замкнутом контуре равна сумме ЭДС (ΣU = ΣE). Эти правила позволяют составлять системы уравнений для расчета токов в сложных схемах, например, в мостах Уитстона или многоконтурных цепях.
Для расчета мощности (P) через ток и напряжение используют формулы: P = U × I, P = I² × R или P = U² / R. Они взаимозаменяемы при подстановке закона Ома. Например, при U = 10 В и R = 2 Ом мощность можно вычислить как P = 10² / 2 = 50 Вт или P = (10 / 2)² × 2 = 50 Вт. Эти соотношения критичны при выборе сечения проводов или номиналов резисторов для предотвращения перегрева.
В нелинейных элементах (диоды, транзисторы) закон Ома не действует напрямую. Здесь используют вольт-амперные характеристики (ВАХ), где ток зависит от напряжения нелинейно. Например, для диода ток описывается уравнением Шокли: I = IS × (eU/(n×UT) − 1), где IS – обратный ток насыщения, UT – тепловое напряжение (~26 мВ при 300 К), n – коэффициент идеальности. Для точных расчетов требуются справочные данные или моделирование в SPICE.
Как измерить напряжение в цепи мультиметром
Перед началом измерений убедитесь, что мультиметр поддерживает требуемый диапазон напряжений. Для бытовых цепей постоянного тока (DC) выбирайте предел 20 В или 60 В, для переменного (AC) – 200 В или 600 В. Превышение допустимого напряжения выведет прибор из строя. Если значение неизвестно, начните с максимального предела и постепенно снижайте.
Подключите щупы: черный – в гнездо COM, красный – в гнездо с маркировкой V (или VΩ для комбинированных моделей). Неправильное подключение исказит показания или повредит мультиметр. Для измерения постоянного напряжения полярность важна: красный щуп к «+», черный к «−». При переменном токе полярность не имеет значения.
При измерении в цепях с высоким сопротивлением (например, маломощные источники) используйте режим относительных измерений (REL) или вычтите собственное потребление мультиметра (обычно 1–10 МОм). Это исключит влияние входного сопротивления прибора на результат. Для точных измерений выбирайте мультиметры с входным сопротивлением не менее 10 МОм.
При работе с переменным напряжением учитывайте форму сигнала. Мультиметры показывают среднеквадратичное значение (RMS) для синусоидальных сигналов. Для несинусоидальных (ШИМ, меандр) используйте True RMS-мультиметры, иначе погрешность достигнет 40%. Частотный диапазон прибора должен превышать частоту измеряемого сигнала минимум в 2 раза.
В цепях с индуктивной нагрузкой (реле, двигатели) после отключения питания сохраняется остаточное напряжение. Подождите 10–30 секунд перед измерением или разрядите цепь через резистор 1–10 кОм. Игнорирование этого правила приведет к повреждению мультиметра или поражению электрическим током.
После измерений отключите щупы от цепи и переведите мультиметр в режим измерения сопротивления или выключите его. Храните прибор в сухом месте при температуре от +5°C до +40°C. Регулярно проверяйте калибровку: для этого измерьте эталонное напряжение (например, 5 В от стабилизатора) и сравните с паспортными данными.
Как определить сопротивление резистора по цветовой маркировке
Цветовая маркировка резисторов – стандарт IEC 60062, используемый для обозначения номинала и допуска. На корпусе наносятся от 3 до 6 цветных колец, где каждое соответствует числу или множителю. Первые два или три кольца кодируют значащие цифры, следующее – множитель, а последнее (если есть) – допуск. Для точного расшифровки важно правильно определить начало отсчёта: кольцо допуска обычно шире остальных или смещено к краю.
Цвета соответствуют числам: чёрный – 0, коричневый – 1, красный – 2, оранжевый – 3, жёлтый – 4, зелёный – 5, синий – 6, фиолетовый – 7, серый – 8, белый – 9. Например, резистор с кольцами коричневый-чёрный-красный имеет номинал 1 (коричневый) 0 (чёрный) × 10² (красный) = 1000 Ом (1 кОм). Множитель определяет степень десятки: золотистый – ×0,1, серебристый – ×0,01.
Для резисторов с четырьмя кольцами схема проста: первые два – цифры, третье – множитель, четвёртое – допуск. Допуск обозначается цветом: коричневый – ±1%, красный – ±2%, золотистый – ±5%, серебристый – ±10%, отсутствие кольца – ±20%. Пример: жёлтый-фиолетовый-оранжевый-золотистый – 47 × 10³ Ом ±5% (47 кОм ±5%).
Пятикольцовая маркировка применяется для прецизионных резисторов. Первые три кольца – цифры, четвёртое – множитель, пятое – допуск. Например, коричневый-чёрный-чёрный-красный-коричневый: 100 × 10² Ом ±1% (10 кОм ±1%). Шестикольцовые резисторы добавляют температурный коэффициент сопротивления (ТКС) шестым кольцом, где коричневый – 100 ppm/°C, красный – 50 ppm/°C.
Ошибки при считывании возникают из-за неверного определения направления. Если кольца расположены симметрично, ориентируйтесь на допуск: золотистый или серебристый всегда последнее. При отсутствии таких цветов ищите более широкое кольцо или смещение к краю. Для проверки используйте мультиметр: измеренное значение должно попадать в диапазон номинала ± допуск.
Онлайн-калькуляторы упрощают расшифровку, но знание системы позволяет быстро оценивать номиналы без инструментов. Запомните последовательность цветов по фразе: «Каждый Охотник Желает Знать, Где Сидит Фазан» (чёрный, коричневый, красный, оранжевый, жёлтый, зелёный, синий, фиолетовый, серый, белый). Для множителей и допусков составьте отдельную шпаргалку.
Для быстрой проверки соберите простую схему: подключите резистор к источнику напряжения (например, 5 В) и измерьте ток мультиметром. По закону Ома (R = U/I) вычислите сопротивление и сравните с расшифрованным значением. Расхождение свыше допуска указывает на ошибку в маркировке или неисправность резистора.
Пошаговый расчет тока на примере простой электрической схемы
Рассмотрим схему с источником напряжения 12 В и резистором 4 Ом. Для вычисления тока используем закон Ома: I = U / R. Подставляем значения: I = 12 В / 4 Ом = 3 А. Результат – ток в цепи равен 3 амперам. Убедитесь, что единицы измерения согласованы (вольты, омы, амперы), иначе расчет будет неверным.
Если схема содержит несколько резисторов, например, два последовательно соединенных по 2 Ом каждый, общее сопротивление вычисляется как сумма: Rобщ = 2 Ом + 2 Ом = 4 Ом. Ток останется прежним – 3 А, так как напряжение не изменилось. При параллельном соединении резисторов формула меняется: 1/Rобщ = 1/R1 + 1/R2. Для двух резисторов по 4 Ом общее сопротивление составит 2 Ом, а ток увеличится до 6 А.
Проверьте расчеты мультиметром: подключите его в режиме измерения тока последовательно с нагрузкой. Если показания отличаются более чем на 5%, ищите ошибки в схеме или неисправные компоненты. Для точности используйте резисторы с допуском ±1% и источник стабилизированного напряжения.
Какие единицы измерения используются для тока, напряжения и сопротивления
В электротехнике основные величины измеряются в строго определённых единицах, принятых международной системой СИ. Для тока используется ампер (А), названный в честь французского физика Андре-Мари Ампера. Один ампер соответствует потоку заряда в один кулон за секунду. В практических расчётах часто применяют дольные единицы: миллиампер (мА, 10⁻³ А) и микроампер (мкА, 10⁻⁶ А), особенно при работе с маломощными цепями.
Напряжение измеряется в вольтах (В), названных в честь Алессандро Вольта. Один вольт определяется как разность потенциалов, при которой для перемещения заряда в один кулон совершается работа в один джоуль. В бытовой электронике распространены киловольты (кВ, 10³ В) для высоковольтных линий и милливольты (мВ, 10⁻³ В) для сигнальных цепей. При измерениях важно учитывать полярность: напряжение всегда имеет направление от точки с более высоким потенциалом к более низкому.
Сопротивление выражается в омах (Ом), в честь Георга Ома. Один ом равен сопротивлению проводника, при котором напряжение в один вольт создаёт ток в один ампер. Для высокоомных цепей используют килоомы (кОм, 10³ Ом) и мегаомы (МОм, 10⁶ Ом), а для низкоомных – миллиомы (мОм, 10⁻³ Ом). Точность измерения сопротивления критична в прецизионных схемах, где даже малые отклонения могут влиять на работу устройства.
Взаимосвязь между этими единицами описывает закон Ома: I = U/R, где I – ток в амперах, U – напряжение в вольтах, R – сопротивление в омах. Однако на практике часто возникает необходимость переводить единицы для удобства расчётов. Ниже приведена таблица соответствия кратных и дольных единиц:
| Величина | Единица СИ | Кратные единицы | Дольные единицы |
|---|---|---|---|
| Ток | Ампер (А) | килоампер (кА, 10³ А) | миллиампер (мА, 10⁻³ А), микроампер (мкА, 10⁻⁶ А) |
| Напряжение | Вольт (В) | киловольт (кВ, 10³ В), мегавольт (МВ, 10⁶ В) | милливольт (мВ, 10⁻³ В), микровольт (мкВ, 10⁻⁶ В) |
| Сопротивление | Ом (Ом) | килоом (кОм, 10³ Ом), мегаом (МОм, 10⁶ Ом) | миллиом (мОм, 10⁻³ Ом) |
При выборе диапазона измерений мультиметром важно учитывать ожидаемые значения. Например, для проверки резистора на 470 кОм следует установить предел измерений не менее 1 МОм, чтобы избежать погрешностей. В цепях с током менее 1 мА рекомендуется использовать режим микроамперметра, так как стандартные диапазоны могут давать неточные показания из-за внутреннего сопротивления прибора.
В нестандартных задачах, например, при расчёте сверхпроводящих материалов, сопротивление может измеряться в наноомах (нОм, 10⁻⁹ Ом). Для напряжений в импульсных цепях иногда используют вольт-секунды (В·с), но это уже выходит за рамки базовых единиц. Всегда проверяйте соответствие единиц при подстановке значений в формулы – ошибка в порядке величины приведёт к неверному результату.
Для быстрого перевода единиц удобно использовать онлайн-калькуляторы или таблицы коэффициентов. Например, 2,5 кВ = 2500 В, а 350 мкА = 0,35 мА. Запомните ключевые соотношения: 1 МОм = 1000 кОм, 1 кВ = 1000 В, 1 А = 1000 мА. Это сократит время на расчёты и снизит вероятность ошибок при проектировании или ремонте электронных схем.
Как проверить правильность расчетов с помощью онлайн-калькуляторов
Онлайн-калькуляторы для расчета тока по закону Ома – инструмент быстрой верификации, но их эффективность зависит от точности ввода данных. Вводите значения напряжения (в вольтах) и сопротивления (в омах) с учетом единиц измерения: например, 12 В и 4 Ом, а не 12 и 4. Многие калькуляторы автоматически округляют результат до двух-трех знаков после запятой, поэтому сравнивайте итоговые цифры с ручными расчетами, используя формулу I = U/R. Если разница превышает 0,1 А, проверьте исходные данные на наличие ошибок в размерностях.
Выбирайте калькуляторы с прозрачным алгоритмом работы. Надежные сервисы, такие как Calculator.net или RapidTables, отображают не только результат, но и промежуточные шаги вычислений. Это позволяет сопоставить логику расчетов с вашими собственными выкладками. Избегайте инструментов, где формула скрыта или результат выдается без пояснений – они не подходят для проверки.
- Проверяйте диапазон допустимых значений. Большинство калькуляторов ограничивают ввод: например, сопротивление не может быть отрицательным или равным нулю. Если вводите 0 Ом, система должна выдать ошибку, а не бесконечность.
- Используйте несколько калькуляторов для перекрестной проверки. Расхождения в результатах между разными сервисами (даже на 0,01 А) сигнализируют о возможной ошибке в алгоритме одного из них.
- Обращайте внимание на дополнительные параметры. Некоторые калькуляторы учитывают температурные коэффициенты сопротивления или падение напряжения в проводах – эти факторы могут объяснить несовпадение с идеализированными расчетами.
Для сложных цепей с последовательным или параллельным соединением резисторов используйте специализированные калькуляторы, например, All About Circuits. Они позволяют вводить несколько сопротивлений и автоматически рассчитывают эквивалентное значение, а затем ток. Сравните полученный результат с ручным расчетом по формулам:
- Последовательное соединение: Rобщ = R1 + R2 + … + Rn
- Параллельное соединение: 1/Rобщ = 1/R1 + 1/R2 + … + 1/Rn
Если итоговые токи отличаются более чем на 5%, пересчитайте эквивалентное сопротивление вручную.
Запоминайте эталонные значения для быстрой оценки. Например, при напряжении 5 В и сопротивлении 1 кОм ток должен быть 5 мА (0,005 А). Если калькулятор выдает 0,5 А, это явная ошибка – проверьте ввод данных. Для переменного тока используйте калькуляторы с учетом импеданса, такие как Electronics Tutorials, где указываются частота и реактивные компоненты. В таких случаях ручные расчеты без комплексных чисел будут приблизительными, а онлайн-инструмент поможет уточнить результат.
Типичные ошибки при вычислении тока и как их избежать
Одна из самых распространённых ошибок – игнорирование единиц измерения. Формула I = U/R требует, чтобы напряжение (U) было в вольтах (В), а сопротивление (R) – в омах (Ом). Если подставить киловольты (кВ) или килоомы (кОм) без перевода, результат будет ошибочным в 1000 раз. Например, при U = 10 кВ и R = 5 кОм ток составит не 2 А, а 2 мА. Всегда приводите значения к базовым единицам перед расчётом.
Вторая ошибка – неучёт нелинейных элементов. Закон Ома справедлив только для резистивных цепей с постоянным сопротивлением. Диоды, транзисторы или лампы накаливания меняют сопротивление в зависимости от тока или напряжения. Для них используйте вольт-амперные характеристики (ВАХ) или специализированные формулы. Например, сопротивление лампы накаливания в холодном состоянии в 10 раз ниже, чем в рабочем режиме.
- Неправильное определение падения напряжения. В сложных цепях напряжение на отдельном резисторе не равно источнику питания. Используйте законы Кирхгофа или делители напряжения. Для последовательной цепи: UR = Uобщ × (R / Rобщ).
- Пренебрежение внутренним сопротивлением источника. Реальные батареи и блоки питания имеют собственное сопротивление, которое снижает выходное напряжение под нагрузкой. Учитывайте его по формуле: Uвых = Uист − I × Rвнутр.
- Ошибки округления. При расчётах с малыми токами (мкА, нА) округление до целых чисел может дать погрешность в сотни процентов. Используйте не менее 3 значащих цифр.
Последняя частая ошибка – работа с переменным током без учёта фазы и реактивных компонентов. Формула I = U/R применима только для постоянного тока или активной нагрузки. Для индуктивностей и ёмкостей используйте комплексные сопротивления: ZL = jωL, ZC = 1/(jωC). Проверяйте характер нагрузки перед расчётами.
Практическое применение закона Ома в бытовых электроприборах
Закон Ома (I = U/R) позволяет оценить нагрузку на проводку при подключении приборов. Например, электрочайник мощностью 2 кВт при напряжении 220 В потребляет ток ~9,1 А (2000 Вт / 220 В). Если сечение медного провода менее 1,5 мм², его сопротивление (~0,012 Ом/м) при длине 10 м создаст падение напряжения ~1,1 В (9,1 А × 0,12 Ом), что снизит эффективность работы прибора. Для безопасной эксплуатации используйте провода с сечением не менее 2,5 мм² при токе свыше 10 А.
В мультиварках с регулируемой мощностью закон Ома помогает подобрать оптимальные параметры. При сопротивлении нагревательного элемента 50 Ом и напряжении 220 В ток составит 4,4 А (220 В / 50 Ом). Если прибор перегревается, проверьте сопротивление: отклонение более 10% от номинала указывает на неисправность. Для точных измерений используйте мультиметр в режиме омметра, отключив прибор от сети.
