L1 l2 l3 в чем разница фазы

В трёхфазных электрических сетях фазы L1, L2 и L3 представляют собой три отдельных проводника, по которым передаётся переменный ток со сдвигом по фазе на 120 градусов. Этот сдвиг обеспечивает равномерное распределение нагрузки и повышает эффективность передачи энергии. Стандартное напряжение между фазами (линейное) в сетях 380 В составляет 400 В (в Европе) или 380 В (в России), а между фазой и нейтралью (фазное) – 230 В или 220 В соответственно.

Фазы L1, L2 и L3 не взаимозаменяемы: их последовательность определяет направление вращения электродвигателей и работу трёхфазных устройств. Ошибка в подключении может привести к обратному вращению механизмов или перегрузке оборудования. Для проверки порядка фаз используют фазоуказатели или осциллографы, а при монтаже соблюдают цветовую маркировку: L1 – коричневый, L2 – чёрный, L3 – серый (по ГОСТ Р 50462-2009).

Нагрузка между фазами должна распределяться равномерно, чтобы избежать перекоса, который вызывает падение напряжения и перегрев проводников. В бытовых сетях однофазные потребители подключают к разным фазам, а в промышленности применяют симметрирующие устройства. При проектировании систем учитывают максимальный ток каждой фазы: для кабелей сечением 16 мм² допустимый ток составляет 75 А (для меди), а для 25 мм² – 100 А.

В аварийных режимах, например при обрыве одной фазы, оставшиеся две продолжают работать, но с повышенной нагрузкой. Это может привести к выходу из строя оборудования, поэтому трёхфазные сети оснащают защитой от обрыва фаз и перекоса. Автоматические выключатели с функцией контроля фаз (например, ABB S203) отключают нагрузку при нарушении симметрии свыше 10%.

Как обозначаются фазы L1, L2, L3 в схемах и на оборудовании

В электрических схемах фазы L1, L2, L3 маркируются латинскими буквами с цифровыми индексами или цветовой кодировкой согласно ГОСТ 33542-2015. На принципиальных схемах используют обозначения L1, L2, L3 рядом с линиями питания, часто с указанием напряжения (например, 230 В или 400 В). В зарубежных стандартах (IEC, DIN) встречаются альтернативные обозначения: R (L1), S (L2), T (L3) – особенно в документации европейского оборудования. Для однофазных ответвлений от трёхфазной сети применяют L с указанием фазы (например, L1-N для 230 В).

На оборудовании и кабельных линиях фазы идентифицируют по цветовой маркировке жил или маркировочным биркам. В России и странах СНГ действует стандарт ГОСТ 31996-2012:

На клеммных колодках и распределительных щитах фазы обозначают буквами L1, L2, L3 рядом с контактами, иногда с добавлением номера (например, L1-1, L1-2 для параллельных цепей). В промышленных установках используют гравировку или самоклеящиеся метки с указанием фазы и назначения (например, L1 – насос №1). При монтаже проверяют соответствие маркировки реальной последовательности фаз с помощью фазоуказателя, особенно в системах с зависимым вращением двигателей.

Какие напряжения соответствуют каждой фазе в бытовых и промышленных сетях

В бытовых однофазных сетях России и стран СНГ между фазой (L1, L2 или L3) и нейтралью (N) действует стандартное напряжение 220–240 В при частоте 50 Гц. Это значение регламентировано ГОСТ 29322-2014 и обеспечивает работу большинства домашних приборов – от освещения до бытовой техники. В трехфазных системах, подключаемых к частным домам или коттеджам, между любыми двумя фазами (L1-L2, L2-L3, L1-L3) напряжение составляет 380–400 В, что позволяет использовать мощное оборудование, например, электрокотлы или станки.

В промышленных сетях напряжения фаз зависят от класса сети. В низковольтных системах (до 1000 В) между фазами сохраняется 380–415 В, а между фазой и нейтралью – 220–240 В, как и в быту, но с повышенными требованиями к стабильности и нагрузочной способности. Для средне- и высоковольтных сетей (6, 10, 35 кВ и выше) фазные напряжения измеряются линейными значениями: например, в сети 10 кВ между фазами будет 10 000 В, а фазное напряжение относительно земли – 5 773 В (10 000 / √3). Такие параметры необходимы для передачи энергии на большие расстояния и питания крупных потребителей.

При подключении оборудования критически важно учитывать не только номинальное напряжение, но и допустимые отклонения. Для бытовых сетей ГОСТ допускает колебания ±10% (198–264 В), однако чувствительная техника (компьютеры, медицинские приборы) может требовать стабилизации в пределах ±5%. В промышленности отклонения регламентируются жестче: для сетей 380 В – не более ±5%, для 10 кВ – ±10%, но с ограничением на кратковременные скачки. Нарушение этих норм приводит к перегреву обмоток двигателей, сбоям в работе преобразователей частоты и выходу из строя электронных компонентов.

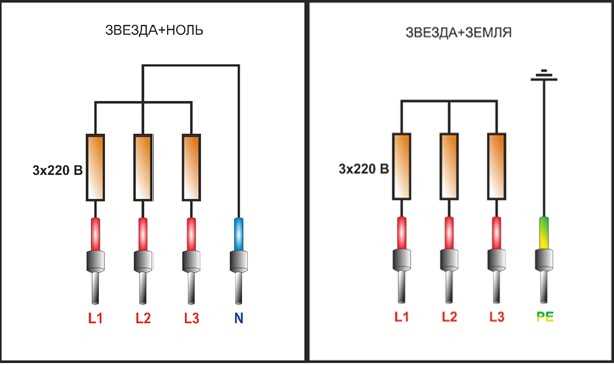

Выбор фазного напряжения определяет схему подключения нагрузки. Однофазные устройства (холодильники, телевизоры) подключаются между фазой и нейтралью, трехфазные (насосы, компрессоры) – либо по схеме «звезда» (220 В на фазу), либо «треугольник» (380 В на фазу). В промышленности «треугольник» применяют для мощных асинхронных двигателей, так как он обеспечивает больший пусковой момент, но требует защиты от перекоса фаз. Для контроля используют анализаторы качества электроэнергии, фиксирующие асимметрию напряжений – разница между фазами не должна превышать 2% в нормальном режиме.

Почему важно соблюдать порядок подключения фаз L1, L2, L3

Правильная последовательность фаз L1, L2, L3 критически важна для работы трёхфазного оборудования. Асинхронные двигатели, например, рассчитаны на вращение ротора в строго определённом направлении, зависящем от порядка фаз. При нарушении последовательности двигатель начинает вращаться в обратную сторону, что приводит к поломкам механизмов, особенно в насосах, компрессорах и конвейерах. В лучшем случае это вызовет остановку производства, в худшем – разрушение оборудования и травмы персонала.

В системах с синхронными генераторами и трансформаторами неправильный порядок фаз вызывает фазовый сдвиг, приводящий к несимметрии напряжений. Это увеличивает потери энергии на 15–20% из-за появления обратной последовательности токов, перегревает обмотки и сокращает срок службы оборудования. Для трансформаторов с группой соединения Yd11 или Dy11 ошибка в подключении фаз может привести к полному несоответствию выходного напряжения расчётным параметрам.

• Электросчётчики трёхфазного типа учитывают энергию только при правильной последовательности фаз. Ошибка в подключении приводит к некорректному измерению потребления, что влечёт финансовые потери для потребителя или энергоснабжающей организации.
• Устройства защитного отключения (УЗО) и автоматические выключатели реагируют на дисбаланс токов, вызванный неправильным порядком фаз, как на аварийную ситуацию, что приводит к ложным срабатываниям.
• В системах с резервированием питания (например, ИБП) нарушение фазировки при переключении на резервный источник вызывает короткое замыкание между фазами с разными потенциалами.

Для проверки порядка фаз используют фазоуказатели или осциллографы. При монтаже кабельных линий маркируют жилы цветовой кодировкой: L1 – коричневый, L2 – чёрный, L3 – серый (по ГОСТ 31996-2012). В распределительных щитах применяют схемы с чётким обозначением фаз и контрольными точками для проверки. При подключении нового оборудования всегда сверяют фазировку с документацией производителя.

В сетях с параллельно работающими трансформаторами или генераторами порядок фаз должен совпадать, иначе возникает уравнительный ток, достигающий 50–100% номинального. Это приводит к перегрузке обмоток и срабатыванию защит. Для синхронизации источников используют синхроноскопы, которые показывают не только совпадение фаз, но и их последовательность.

При подключении трёхфазных нагрузок с разными требованиями к фазировке (например, двигатели и электронные преобразователи) применяют отдельные линии с маркировкой. В случае ошибки при ремонте или модернизации сети обязательно проводят повторную проверку фазировки с помощью мегомметра или специализированных тестеров, таких как Fluke 1736 или Sonel PQM-702.

Как проверить чередование фаз с помощью мультиметра и фазоуказателя

Чередование фаз (L1→L2→L3) критично для корректной работы трёхфазных двигателей, насосов и трансформаторов. Нарушение последовательности приводит к обратному вращению ротора, перегреву обмоток или выходу оборудования из строя. Проверка выполняется двумя основными методами: косвенным – с помощью мультиметра, и прямым – фазоуказателем. Первый подходит для предварительной диагностики, второй даёт однозначный результат.

Для проверки мультиметром установите режим измерения переменного напряжения (ACV) на предел 500–750 В. Подключите щупы между фазами: L1–L2, L2–L3, L3–L1. В симметричной сети напряжение между любыми двумя фазами должно составлять 380–400 В (±5%). Если значения отличаются более чем на 10%, чередование нарушено или присутствует обрыв. Однако этот метод не определяет направление последовательности – только наличие дисбаланса.

Фазоуказатель – специализированный прибор, работающий по принципу асинхронного двигателя. Подключите его клеммы к фазам L1, L2, L3 в соответствии с маркировкой. При правильном чередовании диск или стрелка прибора вращаются по часовой стрелке. Если вращение противоположное, поменяйте местами любые две фазы. Модели с цифровой индикацией (например, И517М) показывают последовательность напрямую: «1-2-3» или «3-2-1». Перед использованием проверьте прибор на заведомо исправной сети.

При отсутствии фазоуказателя используйте метод «лампочки»: подключите две фазы к лампе накаливания 220 В через конденсатор 1–2 мкФ (для сдвига фазы). Третью фазу соедините с лампой напрямую. Если лампа горит ярко – чередование правильное (L1→L2→L3), если тускло – обратное. Метод грубый, но работает при отсутствии других инструментов. Для точности повторите проверку, меняя фазы местами.

Запомните: перед любыми манипуляциями отключите нагрузку и убедитесь в отсутствии напряжения на клеммах индикаторной отвёрткой. При работе с фазоуказателем используйте диэлектрические перчатки – даже кратковременное прикосновение к токоведущим частям при 380 В смертельно опасно. После корректировки чередования повторно проверьте напряжения между фазами и нейтралью (должно быть 220 В ±5%).

Какие последствия вызывает неправильное подключение фаз L1, L2, L3

Неправильное чередование фаз L1, L2, L3 в трёхфазных сетях приводит к обратному направлению вращения электродвигателей. Для асинхронных двигателей мощностью от 0,75 кВт это вызывает снижение пускового момента на 30–50%, перегрев обмоток из-за повышенных токов (до 1,5–2 крат от номинала) и преждевременный выход из строя подшипников. В насосах и компрессорах обратное вращение нарушает рабочий цикл, что приводит к гидравлическим ударам или механическим повреждениям крыльчаток. Пример: на производстве сбой в подключении фаз на станке с ЧПУ может вызвать брак деталей из-за неверного направления резания.

Нарушение симметрии фаз при неравномерной нагрузке или перепутанных линиях увеличивает потери в сети до 15–20%. В трансформаторах это вызывает несимметрию токов в обмотках, перегрев магнитопровода и снижение КПД на 5–8%. Для кабельных линий сечением 16–240 мм² дисбаланс фаз приводит к дополнительным потерям напряжения до 7% на 100 м длины, что критично для оборудования с чувствительными к провалам напряжения блоками питания (например, серверные стойки или медицинские приборы).

Опасность для человека возникает при неправильном подключении защитного заземления к фазному проводу. В системах TN-C или TN-S это создаёт потенциал на корпусе оборудования до 220 В, увеличивая риск поражения током при касании. Согласно ГОСТ Р 50571.3-2009, сопротивление изоляции между фазами и землёй должно быть не менее 0,5 МОм – нарушение этого требования при перепутанных фазах приводит к срабатыванию УЗО с током утечки от 30 мА, но не исключает кратковременного воздействия напряжения на оператора.

В системах с частотными преобразователями неправильное подключение фаз вызывает сбой алгоритмов векторного управления. Это проявляется в нестабильной работе привода: рывках, вибрации, ошибках типа «Overcurrent» или «Phase Loss». Для преобразователей мощностью 5–500 кВт такие сбои приводят к аварийным остановкам оборудования и повреждению силовых модулей IGBT из-за перенапряжений до 1200 В при коммутации. Рекомендация: перед запуском проверять чередование фаз тестером типа Fluke 17B или аналогичным с функцией проверки последовательности.

Последствия для счётчиков электроэнергии зависят от типа прибора. Индукционные счётчики при обратном чередовании фаз начинают вращаться в противоположную сторону, занижая показания на 100%. Электронные счётчики (например, Меркурий 230) фиксируют ошибку «Несимметрия фаз» и блокируют учёт, что влечёт штрафы за несанкционированное потребление. В коммерческих сетях с мощностью свыше 150 кВт такие ошибки приводят к финансовым потерям до 500 тыс. рублей в месяц из-за неверного распределения нагрузки между фазами.

В каких случаях используется однофазное и трёхфазное подключение

Однофазное подключение (220–230 В) применяется в жилых домах, квартирах и офисах, где мощность нагрузки не превышает 10–15 кВт. Оно оптимально для бытовых приборов: холодильников, стиральных машин, телевизоров, освещения и маломощных электроинструментов. Преимущество – простота монтажа и низкая стоимость оборудования. Однако при суммарной мощности свыше 10 кВт требуется трёхфазное подключение, чтобы избежать перегрузки нейтрали и падения напряжения.

Трёхфазное подключение (380–400 В) необходимо для оборудования с высокой потребляемой мощностью или специфическими требованиями к симметрии нагрузки. Ключевые области применения:

• Промышленные станки (токарные, фрезерные, прессы) – мощность от 5 кВт и выше.
• Электродвигатели насосов, компрессоров, вентиляционных систем – работают эффективнее на трёх фазах.
• Электрические печи (индукционные, дуговые) – требуют равномерного распределения нагрузки.
• Зарядные станции для электромобилей – быстрая зарядка (от 11 кВт) возможна только при трёхфазном питании.
• Крупные коттеджи и коммерческие объекты – при суммарной мощности свыше 15 кВт.

Для частных домов трёхфазное подключение оправдано, если планируется установка мощного оборудования: скважинных насосов (от 3 кВт), электрокотлов (от 9 кВт), сварочных аппаратов или мастерских с несколькими станками. При этом важно соблюдать баланс нагрузки между фазами – разница не должна превышать 15–20%, иначе возрастает риск перегрева проводки и срабатывания защитных автоматов.

В многоквартирных домах трёхфазное подключение используется для лифтов, систем пожаротушения, общедомового освещения и вентиляции. Также оно необходимо для коммерческих помещений с высокой энергоёмкостью: супермаркетов (холодильные установки), фитнес-клубов (тренажёры с электроприводом), серверных комнат. В таких случаях трёхфазные сети позволяют снизить потери энергии и обеспечить стабильное напряжение.

Однофазные сети не подходят для оборудования с асинхронными двигателями мощностью свыше 2,2 кВт – они работают нестабильно, перегреваются и быстро выходят из строя. Пример: циркулярная пила на 3 кВт в однофазном режиме будет потреблять ток до 13,6 А, что требует проводки сечением не менее 2,5 мм² и автомата на 16 А. На трёх фазах тот же инструмент потребует всего 4,5 А на фазу, что снижает нагрузку на сеть и повышает безопасность.

При выборе типа подключения учитывайте перспективы расширения. Если в ближайшие 5 лет планируется установка дополнительного оборудования (например, кондиционера мощностью 5 кВт или электрической плиты на 8 кВт), целесообразно сразу оформлять трёхфазное подключение. Переход с однофазного на трёхфазное позже обойдётся дороже: потребуется замена счётчика, вводного кабеля и согласование с энергоснабжающей организацией.

Исключения, когда трёхфазное подключение нецелесообразно:

• Квартиры с газовой плитой и стандартным набором бытовой техники – суммарная мощность редко превышает 5 кВт.
• Временные объекты (стройплощадки, павильоны) – если мощность нагрузки не выше 10 кВт, проще использовать однофазные генераторы.
• Удалённые объекты с ограниченной выделенной мощностью – трёхфазное подключение может быть недоступно из-за отсутствия трансформаторных подстанций.
