Система охранной сигнализации теряет эффективность без звукового оповещения. Стандартная сирена потребляет 100–300 мА в режиме ожидания и до 2–5 А при срабатывании, поэтому правильное подключение критически важно для стабильной работы. В большинстве случаев используется пьезоэлектрическая или электромагнитная сирена с рабочим напряжением 12 В, но встречаются модели на 6 В или 24 В – проверьте совместимость с блоком сигнализации перед установкой.
Для подключения потребуются: мультиметр (для проверки напряжения на проводах), клеммники или пайка (сечение провода не менее 1,5 мм²), термоусадочная трубка, изолента и крепежные элементы. Основные провода сирены – питание (+12 В), управляющий сигнал (триггер) и масса (GND). Некоторые модели оснащены дополнительным проводом для автономного питания (от встроенного аккумулятора), что позволяет сохранить работоспособность при обрыве основной цепи.
Блок сигнализации обычно имеет отдельный выход для сирены, обозначенный как «Siren» или «Horn». Этот провод подает кратковременный импульс (0,5–3 секунды) при срабатывании охранной системы. Подключайте его напрямую к управляющему входу сирены, избегая параллельного подключения к другим устройствам – это может вызвать ложные срабатывания из-за падения напряжения. Если сирена не реагирует, проверьте полярность: некоторые модели требуют обратного подключения триггера (минус вместо плюса).
Монтаж сирены проводите в защищенном от влаги месте: под капотом (вдали от выпускного коллектора), в багажнике или салоне. Используйте герметичные клеммы и избегайте острых кромок кузова, способных повредить изоляцию. После установки протестируйте систему: активируйте сигнализацию и убедитесь, что сирена срабатывает без задержек. Если звук искажен или пропадает, проверьте качество контактов и уровень напряжения на клеммах при работающем двигателе (должно быть не менее 13,5 В).
Выбор совместимой сирены для вашей сигнализации
Совместимость сирены с автосигнализацией определяется тремя ключевыми параметрами: напряжением питания, типом подключения и протоколом управления. Большинство современных систем работают с сиренами на 12 В, но встречаются модели на 6 В (например, в мотоциклетных сигнализациях) или 24 В (в грузовом транспорте). Проверьте документацию к вашей сигнализации – производители указывают допустимый диапазон напряжения, например, 9–15 В для систем StarLine или 10–16 В для Pandora.
Тип подключения сирены бывает двух видов: аналоговый и цифровой. Аналоговые сирены (например, Pandora ASP-200) подключаются напрямую к выходу сигнализации через реле или транзисторный ключ, а цифровые (как StarLine S-20.3) требуют специального протокола обмена данными, часто через CAN-шину. Если ваша сигнализация поддерживает только аналоговое управление, цифровая сирена работать не будет, даже при совпадении напряжения.
- Мощность звука: измеряется в децибелах (дБ). Стандартные автомобильные сирены выдают 105–120 дБ – этого достаточно для привлечения внимания на расстоянии до 300 метров. Модели с мощностью ниже 100 дБ (например, некоторые китайские аналоги) могут быть неэффективны в шумных городских условиях.
- Ток потребления: влияет на нагрузку на аккумулятор. Сирены с током свыше 3 А (например, Clifford Matrix) требуют отдельного реле питания, иначе возможен перегрев проводки. Для большинства сигнализаций оптимальны модели с потреблением 1,5–2,5 А (StarLine S-10, Scher-Khan Magicar 10).
- Тип звукового излучателя: пьезоэлектрические сирены (как в Viper 5002) компактнее и устойчивее к влаге, но их звук резкий и монотонный. Электромагнитные (например, Directed 313T) обеспечивают более глубокий и разнообразный сигнал, но чувствительны к вибрациям и требуют герметичного монтажа.
Производители сигнализаций часто выпускают фирменные сирены, гарантированно совместимые с их системами. Например, StarLine предлагает линейку S-серии (S-10, S-20.3), а Pandora – ASP-серии (ASP-100, ASP-200). Использование таких моделей исключает проблемы с протоколами управления, но ограничивает выбор по цене и характеристикам. Альтернатива – универсальные сирены с настраиваемыми параметрами, как Clifford Smart Siren, поддерживающая аналоговое и цифровое подключение.
При выборе сирены обратите внимание на дополнительные функции, которые могут быть критичны для вашей системы. Встроенные аккумуляторы (например, в сирене Directed 516T) позволяют работать при отключении основного питания, но увеличивают габариты устройства. Модели с температурными датчиками (как Scher-Khan Siren-2) автоматически регулируют громкость в зависимости от погодных условий, что полезно для регионов с экстремальным климатом. Если сигнализация поддерживает двустороннюю связь, выбирайте сирены с обратной связью (например, StarLine S-20.3), которые подтверждают срабатывание.
Перед покупкой проверьте физические размеры сирены и способ крепления. Компактные модели (например, Pandora ASP-100 – 80×50×30 мм) легко размещаются под капотом легковых автомобилей, но могут не подойти для мотоциклов или грузовиков. Обратите внимание на степень защиты корпуса: IP65 – минимально допустимый уровень для наружной установки, IP67 (как у StarLine S-10) гарантирует герметичность при кратковременном погружении. Для регионов с высокой влажностью или частыми осадками выбирайте сирены с антикоррозийным покрытием контактов (например, Clifford Matrix).
Необходимые инструменты и материалы для подключения
Для корректного подключения сирены к автосигнализации потребуется набор инструментов, адаптированный под специфику автомобильной электропроводки. Основной комплект включает мультиметр с диапазоном измерения напряжения до 20 В (например, Fluke 17B или аналоги), набор отвёрток с изолированными ручками (крестовые PH2 и плоские 5 мм), стриппер для снятия изоляции с проводов сечением 0,5–2,5 мм² (Knipex 12 40 200 или Jokari Super 4). Дополнительно понадобятся бокорезы с режущей кромкой не менее 16 мм, термоусадочные трубки диаметром 2–6 мм (полиолефиновые, коэффициент усадки 2:1) и клеммы типа «мама» 2,8–6,3 мм для подключения к штатным разъёмам сигнализации.
Материалы для монтажа должны соответствовать стандартам автомобильной электрики. Используйте провода с медной жилой сечением не менее 1,5 мм² для силовых цепей сирены (например, ПГВА 1,5 или аналоги) и 0,75 мм² для сигнальных линий. Для изоляции соединений применяйте термоусадочные трубки или изоленту 3M Super 33+ (класс огнестойкости VW-1). Крепёж сирены осуществляется винтами М5 с шайбами и гайками, а также пластиковыми стяжками шириной 3,6 мм для фиксации проводки. В таблице ниже приведены ключевые компоненты с указанием их назначения:
| Компонент | Характеристики | Назначение |
|---|---|---|
| Сирены автомобильные | 12 В, 100–120 дБ, влагозащита IP65 | Звуковое оповещение |
| Реле 12 В | 4-контактное, 30 А (например, Hella 4RA 003 551-011) | Коммутация силовой цепи |
| Диод 1N4007 | 1 А, 1000 В | Защита от обратных токов |
| Предохранитель | 5–10 А, ножевой тип (ATO) | Защита цепи питания |
При выборе сирены учитывайте её совместимость с блоком управления сигнализации. Модели с автономным питанием (например, Pandora DXL 3950 или StarLine S96) требуют дополнительного подключения к резервному аккумулятору 9 В, в то время как пассивные сирены (как Clifford Matrix 10.5) запитываются только от основной цепи. Для автомобилей с CAN-шиной используйте сирены с цифровым интерфейсом (например, Viper 5906V), подключаемые через модуль-расширитель. Избегайте установки сирен в моторном отсеке без дополнительной защиты от вибрации – применяйте демпфирующие прокладки из резины толщиной 3–5 мм.
Для диагностики и настройки понадобятся специализированные инструменты: программатор сигнализации (например, StarLine P-6 для соответствующих моделей) и адаптер OBD-II (ELM327) для проверки CAN-сообщений. При работе с высоковольтными цепями используйте изолированные инструменты с классом защиты 1000 В (например, отвёртки Wera 6004). Для пайки соединений применяйте паяльник мощностью 40–60 Вт с тонким жалом (0,5–1 мм) и припой ПОС-61 с флюсом ЛТИ-120. Храните инструменты в кейсе с антистатическим покрытием, чтобы исключить повреждение электронных компонентов.
Поиск и подготовка места установки сирены в автомобиле
Для крепления используйте штатные кронштейны или самодельные пластины из нержавеющей стали толщиной 1,5–2 мм. Отверстия под болты (обычно М6) сверлите с шагом не менее 50 мм, чтобы избежать деформации корпуса. Если сирена устанавливается на пластиковые элементы (например, подкрылок), применяйте резиновые прокладки – они гасят вибрацию и предотвращают появление скрипов. Не затягивайте крепёж до упора: оставьте зазор 0,5–1 мм для компенсации теплового расширения.
Проводку к сирене прокладывайте вдоль штатных жгутов автомобиля, фиксируя её пластиковыми хомутами каждые 20–30 см. Используйте провода сечением не менее 1,5 мм² для питания и 0,75 мм² для сигнального кабеля. Избегайте мест с острыми кромками и подвижными деталями (например, тросами или тягами) – обмотайте провода гофрой или термоусадочной трубкой. Разъём сирены (обычно двухконтактный) защитите от влаги силиконовой смазкой или герметиком.
После установки проверьте угол наклона сирены: звуковой излучатель должен быть направлен вниз или в сторону, но не вверх, чтобы избежать скопления воды. Тестовый запуск проводите при заглушённом двигателе – уровень звука на расстоянии 1 метра должен составлять 100–120 дБ. Если сирена звучит приглушённо, переместите её в более открытое пространство или замените крепление на менее жёсткое.

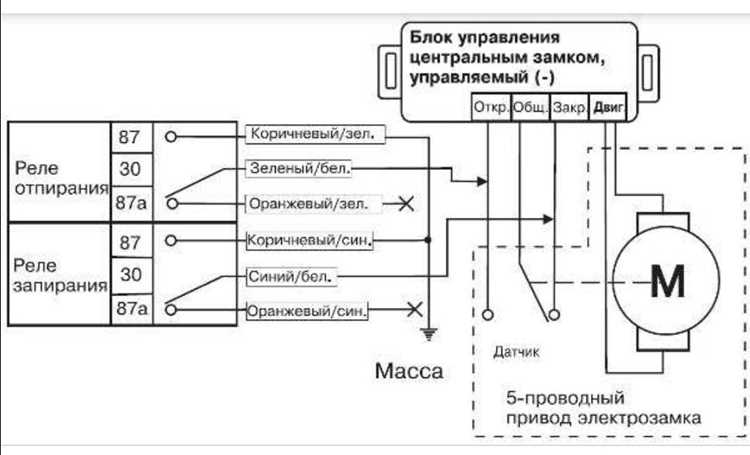

Подключение проводов сирены к блоку сигнализации
Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить короткое замыкание. Сирена подключается к блоку сигнализации через два основных провода: питание (+12В) и сигнал управления. Первый берётся от штатной проводки автомобиля (например, с предохранителя зажигания или постоянного плюса), второй – непосредственно с выхода блока сигнализации, маркированного как «Siren» или «Alarm Out».
Используйте провода сечением не менее 0,75 мм² для питания и 0,5 мм² для сигнального кабеля. Тонкие провода могут перегреваться при длительной работе сирены, особенно если её мощность превышает 10 Вт. Для соединения применяйте пайку или обжимные гильзы – скрутки ненадёжны и окисляются со временем.
Сигнальный провод сирены подключайте к выходу блока через диод 1N4007, если в инструкции к сигнализации не указано иное. Диод предотвращает обратный ток, который может повредить схему при одновременном срабатывании нескольких устройств. Анод диода направьте к блоку сигнализации, катод – к сирене.
При монтаже избегайте прокладки проводов рядом с высоковольтными кабелями зажигания или генератором – электромагнитные помехи могут вызывать ложные срабатывания. Оптимальный маршрут: вдоль штатной проводки под торпедо или через моторный щит, используя пластиковые хомуты для фиксации. В подкапотном пространстве провода защитите гофрой или термоусадкой.
После подключения проверьте полярность мультиметром в режиме измерения постоянного напряжения. На сигнальном проводе при активации тревоги должно появляться +12В, на проводе питания – постоянное напряжение. Если сирена не срабатывает, прозвоните цепь на обрыв и убедитесь в отсутствии замыкания на массу.
Финальный этап – тестирование. Активируйте сигнализацию штатным брелоком и прослушайте звук сирены. Громкость должна быть стабильной, без хрипов или прерываний. Если сирена работает рывками, проверьте контакты на окисление и надёжность крепления клемм. При необходимости подтяните соединения или замените провода.
Проверка правильности соединений перед фиксацией
Перед окончательным закреплением сирены и проводки убедитесь, что все контакты соответствуют схеме подключения сигнализации. Используйте мультиметр в режиме прозвонки или измерения напряжения (20 В DC): проверьте наличие питания на красном проводе (+12 В) и массы на черном. Если сирена активна при постановке на охрану, подайте тестовый сигнал с брелока – на управляющем проводе (обычно синий или зеленый) должно появиться напряжение не менее 9 В. Отсутствие сигнала указывает на ошибку в подключении к блоку сигнализации или неисправность реле.
Особое внимание уделите изоляции соединений. Скрутки обожмите гильзами или используйте термоусадочные трубки с клеевым слоем – обычная изолента со временем отслаивается из-за вибраций и перепадов температур. Проверьте герметичность соединений, потянув за провода с усилием 2–3 кг: качественная обжимка не должна смещаться. Для сирен с автономным питанием (например, Pandora или StarLine) дополнительно протестируйте резервный аккумулятор – напряжение на его клеммах должно быть в пределах 3,6–3,8 В при отключенном основном питании.
- Убедитесь, что провода не касаются движущихся частей двигателя или подвески – минимальный зазор 15 мм.
- Запустите двигатель и включите охранный режим: сирена должна сработать только при попытке открыть дверь или включить зажигание.
- При наличии CAN-модуля проверьте синхронизацию с бортовым компьютером – ложные срабатывания часто вызваны конфликтом протоколов.
