Конденсатор – ключевой элемент в цепях постоянного и переменного тока, накапливающий заряд и влияющий на динамику переходных процессов. Напряжение на его обкладках определяется не только приложенным внешним сигналом, но и параметрами цепи: сопротивлением, индуктивностью, частотой источника и начальной зарядкой. Ошибки в расчетах приводят к перенапряжениям, пробоям диэлектрика или некорректной работе фильтров и таймеров.
Для RC-цепи постоянного тока напряжение на конденсаторе описывается экспоненциальной зависимостью: UC(t) = U0(1 − e−t/τ), где τ = RC – постоянная времени. При t = 5τ конденсатор считается заряженным на 99,3%. В реальных схемах учитывайте паразитные сопротивления проводников и утечки диэлектрика, которые могут увеличивать τ на 5–15%.
В цепях переменного тока амплитуда напряжения на конденсаторе зависит от частоты: UC = I / (2πfC). На частоте f = 1/(2πRC) реактивное сопротивление конденсатора равно активному сопротивлению цепи, что критично для расчета фильтров нижних частот. При проектировании учитывайте допуски компонентов: стандартные конденсаторы имеют разброс емкости ±10–20%, что смещает частоту среза на 10–30%.
Для импульсных цепей используйте формулу ΔUC = I·Δt / C, где Δt – длительность импульса. При токе 1 А и емкости 100 мкФ напряжение изменится на 10 В за 1 мс. Превышение допустимого dU/dt (обычно 50–100 В/мкс для керамических конденсаторов) вызывает необратимые повреждения. Всегда проверяйте параметры в datasheet.
Основные параметры конденсатора, влияющие на напряжение
Емкость конденсатора (C), измеряемая в фарадах (Ф), прямо определяет зависимость напряжения (U) от накопленного заряда (Q) по формуле U = Q/C. Для цепей с постоянным током увеличение емкости при фиксированном заряде снижает напряжение, а в переменных цепях – влияет на реактивное сопротивление XC = 1/(2πfC), где f – частота сигнала. В импульсных схемах конденсаторы с малой емкостью (например, 10 нФ) обеспечивают быстрое нарастание напряжения, но требуют учета паразитных индуктивностей, искажающих фронты сигнала.
Рабочее напряжение конденсатора (Vmax) ограничивает допустимый уровень напряжения без риска пробоя диэлектрика. Превышение этого значения на 10–20% приводит к необратимому повреждению: для керамических конденсаторов класса II (X7R) допустимо кратковременное перенапряжение до 125% от Vmax, а для электролитических – не более 110%. При выборе компонента для цепи с пульсирующим напряжением (например, в блоках питания) запас по напряжению должен составлять не менее 30% от амплитудного значения сигнала.
Тангенс угла потерь (tg δ) и эквивалентное последовательное сопротивление (ESR) влияют на падение напряжения под нагрузкой. В высокочастотных цепях конденсаторы с низким ESR (менее 10 мОм для полимерных) минимизируют тепловые потери, сохраняя стабильное напряжение. Для фильтрации шумов в диапазоне 100 кГц–1 МГц оптимальны пленочные конденсаторы с tg δ < 0,001, так как их диэлектрические потери не превышают 0,1% от реактивной мощности.
Формулы для расчета напряжения в цепях постоянного тока
Напряжение на конденсаторе в цепях постоянного тока определяется несколькими ключевыми формулами, зависящими от конфигурации схемы. Основная зависимость выражается через закон сохранения заряда и емкость: U = Q/C, где U – напряжение, Q – заряд, C – емкость конденсатора. Для расчетов в реальных схемах требуется учитывать сопротивление, индуктивность и время заряда.

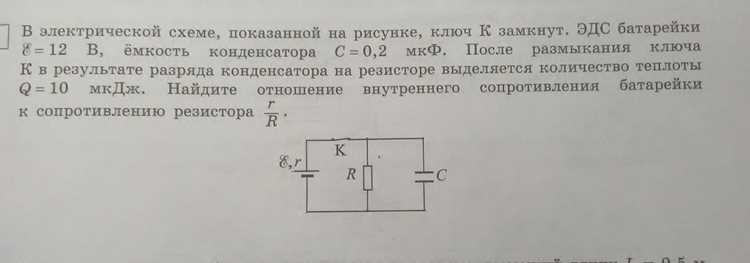

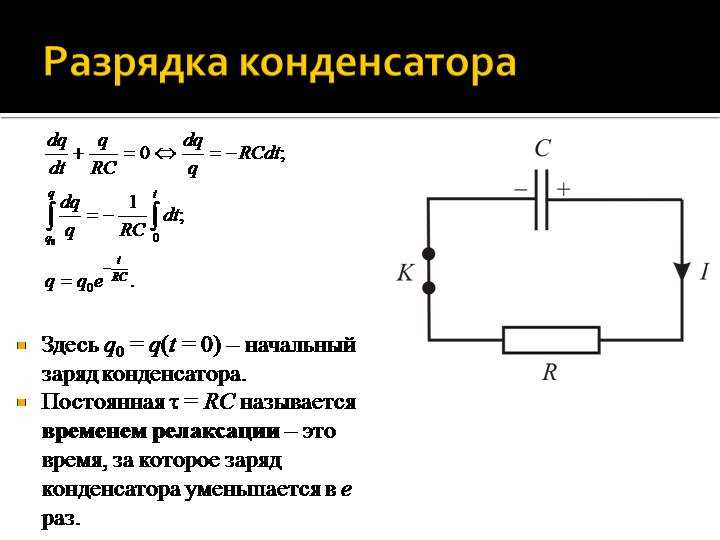

В RC-цепи напряжение на конденсаторе при заряде через резистор описывается экспоненциальной зависимостью:
- UC(t) = U0 · (1 − e−t/τ), где U0 – напряжение источника, τ = R·C – постоянная времени.
- При разряде формула принимает вид: UC(t) = U0 · e−t/τ.
Значение τ критично для оценки времени переходного процесса: через 5τ конденсатор считается заряженным или разряженным на 99,3%.
В цепях с последовательным соединением конденсаторов эквивалентная емкость рассчитывается по формуле: 1/Cэкв = 1/C1 + 1/C2 + … + 1/Cn. Напряжение распределяется обратно пропорционально емкостям: Ui = Q/Ci, где Q – общий заряд, одинаковый для всех конденсаторов.
Для параллельного соединения эквивалентная емкость равна сумме емкостей: Cэкв = C1 + C2 + … + Cn. Напряжение на каждом конденсаторе одинаково и равно напряжению источника, если сопротивление проводов пренебрежимо мало.
В схемах с источником тока напряжение на конденсаторе определяется интегралом тока по времени: UC(t) = (1/C) ∫ I(t) dt. Для постоянного тока I формула упрощается до UC(t) = (I·t)/C. При расчетах учитывайте начальные условия: если конденсатор изначально заряжен до Uнач, добавляйте это значение к результату.
В мостовых схемах напряжение на конденсаторе зависит от баланса плеч. Например, в мосте Вина при R1 = R2 и C1 = C2 напряжение на выходе равно нулю на частоте f = 1/(2πRC). Для расчета напряжения на конденсаторе в разбалансированном мосте используйте метод эквивалентных преобразований или законы Кирхгофа.
При наличии диэлектрика с потерями учитывайте тангенс угла потерь tg δ. Эквивалентная схема конденсатора представляется как идеальная емкость C с параллельным сопротивлением Rп = 1/(ωC·tg δ). Напряжение на конденсаторе в этом случае рассчитывается с учетом активных потерь: UC = Uвх · (1 − e−t/(R·C·(1 + tg²δ))).
Для точных расчетов в импульсных цепях используйте метод суперпозиции или преобразование Лапласа. Например, при подаче прямоугольного импульса напряжение на конденсаторе определяется как:
- На этапе заряда: UC(t) = Uимп · (1 − e−t/τ).
- На этапе разряда (после окончания импульса): UC(t) = Uимп · e−(t−tимп)/τ.
При расчетах учитывайте внутреннее сопротивление источника и паразитные параметры цепи (индуктивность проводов, сопротивление утечки конденсатора). Для конденсаторов с нелинейной емкостью (например, варикапов) применяйте аппроксимацию зависимости C(U) полиномом или табличными данными.
Особенности расчета напряжения в RC-цепях при зарядке и разрядке
В RC-цепях напряжение на конденсаторе при зарядке описывается экспоненциальной зависимостью: UC(t) = U0(1 − e−t/τ), где U0 – напряжение источника, τ = RC – постоянная времени. При разрядке формула трансформируется: UC(t) = U0e−t/τ. Ключевые нюансы:
- Погрешность расчета растет при t < 0,1τ из-за влияния паразитных параметров (индуктивность проводов, сопротивление утечек).
- Для точного определения τ используйте осциллограф: измерьте время достижения 0,632U0 при зарядке или 0,368U0 при разрядке.
- При R < 1 кОм учитывайте внутреннее сопротивление источника, добавляя его к R в расчетах.
В импульсных режимах критично учитывать время установления: для достижения 99% заряда требуется t ≈ 4,6τ, а 99,9% – t ≈ 6,9τ. При проектировании фильтров нижних частот выбирайте τ так, чтобы fc = 1/(2πRC) была в 10 раз ниже частоты сигнала. Для разрядки через нагрузку Rн эквивалентное сопротивление определяется как Rэкв = R ∥ Rн, что сокращает τ и ускоряет процесс.
Методы измерения реального напряжения на конденсаторе в схеме
Измерение напряжения на конденсаторе требует учета его динамических характеристик и влияния измерительных приборов. Прямое подключение вольтметра с высоким входным сопротивлением (не менее 10 МОм) минимизирует разряд конденсатора через прибор. Для электролитических конденсаторов с емкостью свыше 100 мкФ рекомендуется использовать осциллограф с пробником 10:1, чтобы избежать искажений формы сигнала из-за низкой частоты среза.
При работе с импульсными цепями критически важно учитывать время установления измерения. Стандартные мультиметры не подходят для регистрации переходных процессов – их время отклика (50–200 мс) превышает длительность фронтов в современных DC-DC преобразователях (1–10 мкс). Для таких задач применяют осциллографы с полосой пропускания от 50 МГц и пробниками с компенсацией частотной характеристики.
В высоковольтных цепях (свыше 1 кВ) прямое измерение опасно и требует делителей напряжения. Резистивные делители с коэффициентом 1000:1 и мощностью рассеивания не менее 5 Вт обеспечивают безопасное снижение напряжения до уровня, приемлемого для осциллографа. Пример схемы делителя:
| Элемент | Номинал | Точность | Мощность |
|---|---|---|---|
| R1 (верхнее плечо) | 10 МОм | ±1% | 10 Вт |
| R2 (нижнее плечо) | 10 кОм | ±1% | 0.5 Вт |
В схемах с переменным током важно учитывать фазовый сдвиг между током и напряжением. Осциллографы с функцией XY-режима позволяют визуализировать эллипс Лиссажу, по которому определяют реальное напряжение на конденсаторе с учетом реактивной составляющей. Для конденсаторов с тангенсом угла потерь (tgδ) более 0.1% этот метод дает погрешность менее 2%.
При измерении напряжения на конденсаторах в резонансных контурах необходимо отключать источник питания и разряжать накопительные элементы перед подключением приборов. В противном случае остаточный заряд искажает результаты, особенно у керамических конденсаторов с эффектом памяти (например, X7R). Для разряда используют резисторы 1–10 кОм с мощностью, соответствующей энергии конденсатора: W = 0.5·C·U².
Типичные ошибки при расчетах и способы их избежать
Одна из частых ошибок – игнорирование начальных условий конденсатора. Если конденсатор уже заряжен до напряжения U₀, а расчет ведется без учета этого значения, результат будет неверным. Например, в RC-цепи с источником постоянного напряжения E и начальным зарядом U₀=5 В при E=10 В напряжение на конденсаторе в установившемся режиме составит не 10 В, а 10 В + (U₀–E)·e^(-t/τ). Пренебрежение U₀ приводит к ошибке в 5 В на начальном этапе переходного процесса.
Неправильный выбор системы координат для временных зависимостей – другая распространенная проблема. При расчете переходных процессов часто путают момент t=0 с моментом коммутации. Если ключ замыкается в t=0, но конденсатор начинает заряжаться с t=0+, а не с t=0, это смещает график напряжения. Для точности всегда уточняйте, относится ли t=0 к моменту до или после коммутации.
Применение формул для постоянного тока к цепям переменного тока без адаптации – грубая ошибка. В цепях с синусоидальным источником напряжение на конденсаторе рассчитывается через комплексное сопротивление Zc=1/(jωC). Пренебрежение фазовым сдвигом в 90° между током и напряжением приводит к неверным амплитудным значениям. Например, при ω=1000 рад/с и C=1 мкФ модуль Zc=1000 Ом, а не бесконечность, как в цепи постоянного тока.
Неучет влияния внутреннего сопротивления источника напряжения искажает результаты. Если источник имеет сопротивление Rвн=50 Ом, а расчет ведется без его учета, реальное напряжение на конденсаторе будет ниже расчетного. В цепи с R=1 кОм и C=1 мкФ постоянная времени увеличится с 1 мс до 1,05 мс, что критично для высокоточных приложений.
Ошибки при расчете напряжения на конденсаторе в импульсных цепях связаны с неверной интерпретацией формы сигнала. Например, при подаче прямоугольного импульса длительностью tи=1 мс на RC-цепь с τ=2 мс конденсатор не успевает полностью зарядиться. Напряжение на нем достигнет лишь 39,3% от амплитуды импульса, а не 100%, как ошибочно предполагают при τ < tи.
Пренебрежение температурной зависимостью емкости конденсатора ведет к погрешностям в расчетах. Для керамических конденсаторов класса X7R емкость может изменяться на ±15% в диапазоне температур от -55°C до +125°C. Если расчет ведется для C=100 нФ при 25°C, а реальная температура 85°C, фактическая емкость составит 85–115 нФ, что изменит τ и время заряда.
Использование упрощенных моделей без учета паразитных параметров – типичная ошибка в высокочастотных цепях. Реальный конденсатор обладает эквивалентной последовательной индуктивностью (ESL) и сопротивлением (ESR). На частотах выше 1 МГц ESL=1 нГн и ESR=0,1 Ом могут существенно исказить импеданс. Например, для C=100 пФ на частоте 10 МГц реактивное сопротивление Xc=159 Ом, но с учетом ESL=1 нГн импеданс возрастает до 188 Ом.
Примеры практических расчетов для разных типов цепей
Рассмотрим RC-цепь с резистором 10 кОм и конденсатором 100 мкФ, подключенную к источнику постоянного напряжения 12 В. Напряжение на конденсаторе в момент времени t определяется формулой: UC(t) = U0(1 − e−t/τ), где τ = RC = 1 с. Через 1 с после замыкания цепи напряжение составит 7,58 В (63,2% от U0). Для достижения 99% заряда (11,88 В) потребуется 4,6τ, то есть 4,6 с. При расчетах учитывайте допуски компонентов: ±5% для резистора и ±20% для конденсатора.
В RL-цепи с катушкой индуктивности 50 мГн и резистором 200 Ом при подаче импульса напряжения 5 В длительностью 1 мс напряжение на конденсаторе (если он подключен параллельно катушке) рассчитывается через эквивалентную схему. Постоянная времени τ = L/R = 0,25 мс. За время импульса ток в цепи достигнет 22,1 мА, а энергия, запасенная в катушке, составит 12,2 мкДж. После размыкания цепи конденсатор (например, 1 мкФ) зарядится до напряжения, определяемого формулой UC = IL√(L/C), где IL – ток в момент размыкания. В данном случае UC ≈ 3,3 В.
Для последовательного RLC-контура с R = 10 Ом, L = 10 мГн и C = 1 мкФ при подаче синусоидального напряжения 1 В частотой 1 кГц напряжение на конденсаторе определяется через комплексное сопротивление. Реактивное сопротивление конденсатора XC = 1/(2πfC) ≈ 159 Ом, катушки XL = 2πfL ≈ 62,8 Ом. Полное сопротивление цепи Z = √(R² + (XL − XC)²) ≈ 96,2 Ом. Ток в цепи I = U/Z ≈ 10,4 мА. Напряжение на конденсаторе UC = I·XC ≈ 1,65 В, что превышает входное из-за резонансных эффектов.
В цепи с параллельным подключением конденсатора 470 нФ и резистора 1 МОм к источнику переменного напряжения 220 В, 50 Гц напряжение на конденсаторе практически равно входному, так как его сопротивление XC ≈ 6,77 кОм значительно ниже сопротивления резистора. Однако при отключении источника конденсатор разряжается через резистор с постоянной времени τ = RC = 0,47 с. Через 1 с напряжение упадет до 36,8% от начального (80,96 В), а через 5τ (2,35 с) – до 0,67 В. Для безопасной работы учитывайте остаточное напряжение при проектировании цепей с высоковольтными конденсаторами.
В импульсной цепи с конденсатором 10 нФ и резистором 1 кОм, подключенной к генератору прямоугольных импульсов амплитудой 3,3 В и частотой 10 кГц, напряжение на конденсаторе не успевает полностью зарядиться за период. Длительность импульса Tи = 50 мкс, постоянная времени τ = 10 мкс. За время импульса конденсатор зарядится до UC = 3,3(1 − e−5) ≈ 3,13 В. В паузе (50 мкс) он разрядится до UC = 3,13·e−5 ≈ 0,02 В. Для стабилизации напряжения используйте конденсаторы с низким ESR или уменьшите сопротивление резистора.
В мостовом выпрямителе с конденсатором фильтра 2200 мкФ и нагрузкой 1 кОм при входном напряжении 12 В (амплитудное значение 16,97 В) напряжение пульсаций рассчитывается по формуле ΔU = Iнагр/(2fC), где f = 100 Гц (для двухполупериодного выпрямления). Ток нагрузки Iнагр = 12 В / 1 кОм = 12 мА. Пульсации составят ΔU ≈ 27,3 мВ. Постоянная составляющая напряжения на конденсаторе UC ≈ Uампл − ΔU/2 ≈ 16,96 В. Для снижения пульсаций до 5 мВ потребуется конденсатор емкостью не менее 12 000 мкФ.
В цепи с операционным усилителем, включенным по схеме интегратора (R = 100 кОм, C = 1 мкФ), при подаче на вход прямоугольного сигнала амплитудой 1 В и частотой 1 кГц выходное напряжение (напряжение на конденсаторе) изменяется линейно. Скорость изменения Uвых = −Uвх/(RC) = −10 В/с. За время импульса (0,5 мс) напряжение изменится на −5 мВ. Для точной работы интегратора выбирайте ОУ с низким входным током смещения (менее 1 нА) и конденсаторы с высоким сопротивлением изоляции (полипропиленовые).
