Комплементарные пары транзисторов – это сочетание n-p-n и p-n-p структур с близкими электрическими характеристиками, работающих в противофазе. Их ключевое преимущество – симметричное усиление сигнала при минимальных нелинейных искажениях. Типичные примеры: 2N3904/2N3906 (маломощные), TIP31C/TIP32C (средней мощности) и MJE15030/MJE15031 (высоковольтные). Для эффективной работы разница в коэффициентах передачи тока (hFE) не должна превышать 10–15%.
Принцип действия основан на поочередном открытии транзисторов при изменении полярности входного сигнала. В режиме класса AB (наиболее распространенном) оба транзистора находятся в слабой проводимости, что устраняет переходные искажения (crossover distortion). Для стабилизации рабочей точки применяют диоды или резистивные цепи смещения. Например, в усилителях мощности на TDA2030 комплементарная пара обеспечивает выходную мощность до 15 Вт при КНИ < 0,5%.
Основные области применения: двухтактные усилители мощности, стабилизаторы напряжения с низким падением (LDO), драйверы нагрузок с двуполярным питанием. При проектировании схем критически важно учитывать тепловой режим – разница в температурных коэффициентах может привести к дрейфу рабочей точки. Рекомендуется использовать пары с термокомпенсацией (например, BD139/BD140) или устанавливать транзисторы на общий радиатор. Для высокочастотных приложений предпочтительны пары с граничной частотой fT > 100 МГц, такие как 2SC5200/2SA1943.
Комплементарные пары транзисторов: принцип работы и применение
Комплементарные пары состоят из n-p-n и p-n-p транзисторов с идентичными электрическими характеристиками, но противоположной проводимостью. При подаче входного сигнала на базы обоих транзисторов один из них открывается в положительный полупериод, другой – в отрицательный, обеспечивая двухтактное усиление без фазоинвертора. Типовые пары: BD139/BD140 (средней мощности, 1.5 А, 80 В), 2N3904/2N3906 (маломощные, 200 мА, 40 В), MJE15030/MJE15031 (высоковольтные, 8 А, 150 В). Ключевые параметры для подбора: согласованные коэффициенты усиления (hFE ±10%), близкие напряжения насыщения (VCE(sat) ≤ 0.3 В при IC = 1 А) и тепловые сопротивления (RthJC).
Применяются в выходных каскадах усилителей мощности класса AB (КПД до 78%), импульсных стабилизаторах напряжения (например, в драйверах MOSFET с током до 10 А) и схемах защиты от перегрузок. Для снижения искажений используют отрицательную обратную связь с глубиной 20–30 дБ и термокомпенсацию с помощью диодов или транзисторов, установленных на общем радиаторе. В высокочастотных приложениях (fT > 100 МГц) предпочтительны пары с малой емкостью коллектор-база (CCB < 10 пФ), такие как BFR92A/BFR93A.
Как устроена комплементарная пара NPN и PNP транзисторов в схеме
Комплементарная пара объединяет NPN- и PNP-транзисторы с близкими электрическими характеристиками, но противоположной проводимостью. В типовой схеме эмиттеры обоих транзисторов соединяются вместе, образуя выходной узел, а базы подключаются к управляющему сигналу. Коллекторы подводятся к разным полюсам источника питания: NPN – к положительному, PNP – к отрицательному или земле. Такая топология позволяет управлять током нагрузки в обоих направлениях без дополнительных диодов или трансформаторов, снижая потери мощности на 20–30% по сравнению с однотранзисторными каскадами.
Работа пары основана на поочередном открытии транзисторов в зависимости от полярности входного сигнала:
- При положительном напряжении на базе открывается NPN-транзистор, пропуская ток от коллектора к эмиттеру (от +Uпит к нагрузке).
- При отрицательном напряжении активируется PNP-транзистор, обеспечивая ток от эмиттера к коллектору (от нагрузки к -Uпит или земле).
- В момент переключения оба транзистора кратковременно находятся в активном режиме, что требует ограничения сквозного тока резисторами в цепи базы (обычно 1–10 кОм) или применения схемы смещения с диодами.
Ключевые параметры для подбора пары: коэффициент усиления по току (hFE) должен отличаться не более чем на 10–15%, а напряжение насыщения (VCE(sat)) – на 0,1–0,2 В. Например, для пары BC547 (NPN) и BC557 (PNP) при токе коллектора 100 мА hFE составляет 110–800 и 75–800 соответственно, а VCE(sat) – 0,25 В и 0,3 В. При несоответствии этих параметров возникает асимметрия выходного сигнала, что критично для усилителей класса AB.
В практических схемах комплементарные пары применяют с дополнительными элементами:
- Резисторы в цепи эмиттеров (0,1–1 Ом) для стабилизации тока и защиты от теплового пробоя.
- Диоды (например, 1N4148) между базами для компенсации падения напряжения на p-n-переходах и предотвращения искажений.
- Терморезисторы или транзисторы в цепи смещения для температурной стабилизации рабочей точки.
Пример расчета: для выходного каскада с током нагрузки 1 А и напряжением питания ±15 В выбирают транзисторы с IC(max) ≥ 2 А (например, TIP31C/TIP32C) и рассеиваемой мощностью ≥ 20 Вт.
Основные режимы работы комплементарных пар в усилительных каскадах
Комплементарные пары транзисторов (n-p-n и p-n-p) в усилительных каскадах работают в трёх ключевых режимах: классе A, классе B и классе AB. Выбор режима определяет КПД, линейность и тепловые потери схемы. В классе A оба транзистора постоянно открыты, обеспечивая минимальные искажения, но КПД не превышает 25–30% из-за постоянного тока покоя. Этот режим применяется в прецизионных усилителях, где критична точность воспроизведения сигнала, например, в аудиоаппаратуре высокого класса.
Класс B характеризуется работой транзисторов поочерёдно: каждый усиливает только одну полуволну сигнала. КПД достигает 78,5%, но возникают переходные искажения (crossover distortion) на стыке полуволн из-за нелинейности входных характеристик транзисторов вблизи нулевого тока. Для минимизации искажений требуется тщательный подбор пар с близкими параметрами hFE и VBE. Типичное применение – импульсные усилители мощности, где энергоэффективность важнее линейности.
Класс AB – компромисс между классами A и B: транзисторы работают с небольшим током покоя, устраняя crossover-искажения при сохранении КПД на уровне 50–70%. Ток покоя задаётся смещением базовых цепей, например, с помощью диодов или транзисторных источников тока. Оптимальное значение тока покоя зависит от амплитуды сигнала и температурной стабильности: для маломощных каскадов достаточно 1–5 мА, для выходных ступеней усилителей мощности – 20–100 мА. Превышение тока ведёт к росту тепловых потерь, недостаток – к искажениям.
В таблице ниже приведены сравнительные характеристики режимов для усилителя с напряжением питания ±30 В и сопротивлением нагрузки 8 Ом:
| Параметр | Класс A | Класс B | Класс AB |
|---|---|---|---|
| КПД, % | 25 | 78,5 | 60 |
| Ток покоя, мА | 500 | 0 | 50 |
| Мощность рассеивания на пару, Вт | 15 | 2,4 | 6 |
| THD (1 кГц, 1 Вт), % | 0,01 | 1,5 | 0,1 |
| Температурная стабильность | Высокая | Низкая | Средняя |
Режим класса D использует комплементарные пары в ключевом режиме с широтно-импульсной модуляцией (ШИМ). Транзисторы работают в режиме насыщения или отсечки, обеспечивая КПД до 90%. Однако для фильтрации высокочастотных гармоник требуются LC-фильтры, а динамические потери на переключение ограничивают применение на частотах выше 1 МГц. Типичные схемы – импульсные источники питания и цифровые усилители звука.
Для стабилизации рабочей точки в классе AB применяют термокомпенсацию. Наиболее распространённый метод – установка диодов смещения на одном радиаторе с выходными транзисторами. При росте температуры напряжение на диодах уменьшается (≈−2 мВ/°C), снижая ток покоя и предотвращая тепловой разгон. Альтернатива – использование транзисторов в диодном включении или специализированных микросхем стабилизации тока (например, LM317 в режиме источника тока).
В двухтактных каскадах с трансформаторной связью комплементарные пары работают в режиме push-pull, где каждый транзистор усиливает свою полуволну сигнала. Преимущество – гальваническая развязка и возможность согласования импедансов, недостаток – нелинейность из-за гистерезиса трансформатора. Для минимизации искажений первичная обмотка трансформатора должна иметь низкое сопротивление постоянному току, а сердечник – высокую магнитную проницаемость (например, пермаллой).
При проектировании усилителей на комплементарных парах критичен выбор транзисторов по параметрам: VCEO ≥ 1,5·Vпит, IC max ≥ 1,2·Iнагрузки, fT ≥ 10·fсигнала. Для снижения искажений рекомендуется использовать пары с разбросом hFE не более 10% и VBE – не более 5 мВ. В высокочастотных каскадах дополнительно учитывают ёмкость коллектор-база (CCB), влияющую на скорость переключения. Пример подходящих пар: 2N3904/2N3906 (маломощные), MJE15030/MJE15031 (средней мощности), 2SC5200/2SA1943 (высокой мощности).
Расчёт параметров комплементарной пары для согласованного усиления сигнала
Согласованное усиление в комплементарных парах требует равенства коэффициентов передачи тока базы (hFE) транзисторов разной проводимости. Для пары 2N3904 (NPN) и 2N3906 (PNP) допустимое отклонение hFE не должно превышать 10–15%. Измерьте параметры при токе коллектора IC = 10 мА и напряжении VCE = 5 В: типовые значения для 2N3904 – 100–300, для 2N3906 – 80–200. При несовпадении подберите экземпляры с близкими hFE или используйте резисторы в цепях эмиттеров для выравнивания токов.
Температурная стабильность пары зависит от согласования напряжений база-эмиттер (VBE). Разница ΔVBE более 5 мВ при IC = 1 мА приводит к асимметрии выходного сигнала. Для минимизации искажений выбирайте транзисторы одной производственной партии или применяйте термокомпенсацию с диодами Шоттки (например, 1N5711) в цепи смещения. Рассчитайте ток покоя IQ по формуле: IQ = (VCC – 2VBE) / (2RE), где RE – сопротивление эмиттерного резистора, типично 100–500 Ом.
Для расчёта мощности рассеивания пары используйте PD = IC × VCE. При VCC = ±15 В и IC = 50 мА максимальная мощность на транзистор составит 750 мВт. Убедитесь, что тепловое сопротивление переход-корпус (RθJC) не превышает 83 °C/Вт для TO-92 (2N3904/6), иначе добавьте радиатор. Для снижения нелинейных искажений ограничьте амплитуду входного сигнала до Vin ≤ 0,7VBE.
Типовые схемы включения комплементарных пар в аудиоусилителях
Комплементарные пары транзисторов (например, 2N3904/2N3906, BD139/BD140 или MJE15030/MJE15031) в аудиоусилителях чаще всего применяются в двухтактных выходных каскадах класса AB. Основная задача – минимизация нелинейных искажений при работе на низкоомную нагрузку (4–8 Ом) и обеспечение симметричного усиления сигнала в обоих полупериодах. Типовая схема строится на основе эмиттерных повторителей с общим коллектором, где верхний транзистор (n-p-n) усиливает положительную полуволну, а нижний (p-n-p) – отрицательную.
Простейшая схема двухтактного каскада на комплементарной паре требует подачи двух противофазных напряжений смещения на базы транзисторов. Для этого используют диодное смещение (1N4148 или 1N4007), подключенное между базами пары. Диоды компенсируют падение напряжения на переходах база-эмиттер (≈0.6–0.7 В), предотвращая искажения типа «ступенька» при переходе сигнала через ноль. Ток покоя каскада регулируется резистором, включенным последовательно с диодами (обычно 100–500 Ом).
- Схема с диодным смещением: проста, но чувствительна к разбросу параметров транзисторов и температурному дрейфу. Применяется в маломощных усилителях (до 5 Вт).
- Схема с транзисторным источником тока (например, на BC547/BC557): обеспечивает стабильный ток покоя, но усложняет конструкцию. Эффективна для мощностей 10–50 Вт.
- Схема с термокомпенсацией (терморезистором NTC): критична для высокомощных усилителей (50 Вт и выше), где нагрев выходных транзисторов может привести к тепловому разгону.
В усилителях класса AB с выходной мощностью свыше 20 Вт комплементарные пары часто включают по схеме Дарлингтона или Шиклаи. Это позволяет снизить нагрузку на предварительный каскад и повысить коэффициент усиления по току. Например, пара TIP142/TIP147 (составные транзисторы) обеспечивает ток до 10 А при минимальном входном токе базы. Однако такие схемы требуют тщательной балансировки плеч для предотвращения асимметрии сигнала.
Для снижения искажений в высококачественных аудиосистемах применяют схемы с обратной связью по напряжению. Выходной сигнал через делитель напряжения (обычно 1:10–1:100) подается на вход дифференциального каскада, который корректирует ошибки усиления. Пример: усилитель на NE5532 с выходным каскадом на MJL3281A/MJL1302A (ток до 15 А) и обратной связью глубиной 20–30 дБ. Коэффициент нелинейных искажений (THD) в таких схемах не превышает 0.01% при мощности 100 Вт на нагрузке 4 Ом.
В мостовых схемах две комплементарные пары включаются противофазно, что позволяет удвоить амплитуду выходного напряжения при том же напряжении питания. Например, при питании ±30 В мостовая схема на IRF540N/IRF9540N (MOSFET) обеспечивает размах напряжения до 60 В на нагрузке 8 Ом, что эквивалентно мощности 112 Вт. Однако такие схемы требуют симметричного питания и точной фазировки сигналов, иначе возникают интермодуляционные искажения.

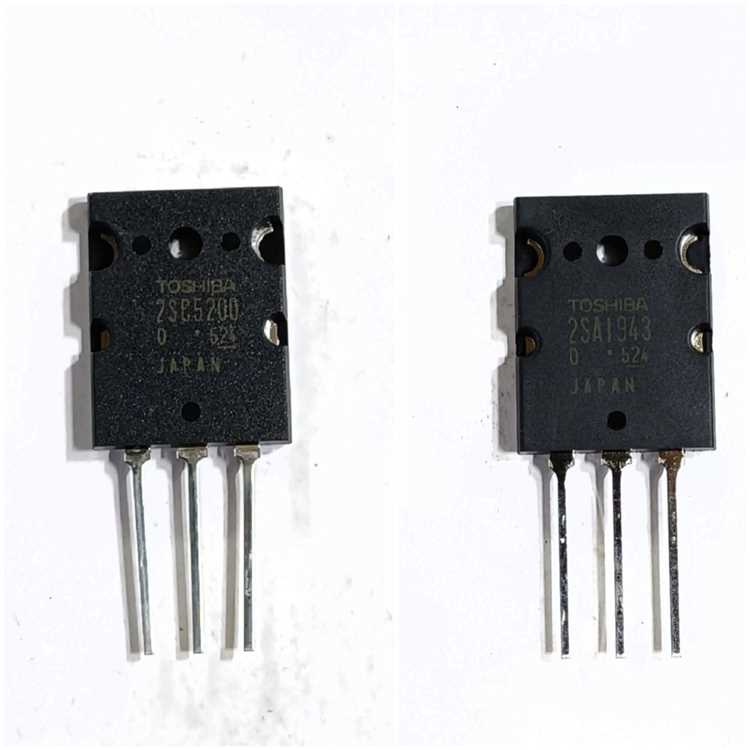

Для работы на низкоомную нагрузку (2 Ом) применяют параллельное включение нескольких комплементарных пар. Например, четыре пары 2SC5200/2SA1943 (ток до 15 А каждая) позволяют получить мощность 200 Вт при THD < 0.1%. Критические параметры: идентичность hFE транзисторов (разброс не более 5%) и равномерное распределение тока между плечами. Для этого в цепи эмиттеров включают балансировочные резисторы (0.1–0.5 Ом).
В импульсных аудиоусилителях (класс D) комплементарные пары используются в выходных ключах. Схема строится на основе полумостового инвертора с широтно-импульсной модуляцией (ШИМ). Пример: микросхема IRS2092 с внешними MOSFET IRFB4227/IRFB4229 (ток до 30 А). Особенности: необходимость быстродействующих диодов (STTH200L06TV1) для подавления выбросов напряжения и LC-фильтра на выходе для восстановления аналогового сигнала. КПД таких усилителей достигает 90%, но требуется тщательная экранировка для минимизации электромагнитных помех.
