Современные паровые утюги оснащены системой самоочистки, ключевым элементом которой является металлический шарик. Он располагается в парогенераторе или специальном отсеке для воды и выполняет две функции: предотвращает образование накипи и сигнализирует о необходимости очистки. Диаметр шарика обычно составляет 5–8 мм, а материал – нержавеющая сталь или сплав с антикоррозийным покрытием. В моделях с прозрачным резервуаром его легко заметить, но в большинстве утюгов он скрыт внутри конструкции.
Принцип работы шарика основан на физическом воздействии: при нагреве воды он перемещается, разбивая кристаллы солей и не давая им оседать на нагревательном элементе. В некоторых утюгах (например, Tefal или Philips) шарик дополнительно издает характерный звук при встряхивании – это указывает на его исправность. Если звук отсутствует, шарик может застрять из-за накипи или деформации внутренних деталей. Для извлечения потребуется частичная разборка утюга: снятие задней крышки и отсоединение парогенератора.
Чтобы найти шарик, сначала отключите утюг от сети и слейте остатки воды. Переверните устройство подошвой вверх и осмотрите корпус на наличие винтов – обычно их 2–4 штуки под заглушками. После демонтажа крышки обратите внимание на пластиковый или металлический резервуар: шарик чаще всего находится в его нижней части, рядом с нагревательным элементом. Если визуально его не видно, аккуратно встряхните утюг – металлический стук укажет на местоположение. Не используйте магнит: шарик может быть из немагнитного сплава.
При извлечении шарика проверьте его поверхность на наличие ржавчины или налета. Если он покрыт белым налетом, промойте его в растворе лимонной кислоты (1 столовая ложка на 100 мл воды) в течение 30 минут. Не применяйте абразивы – они повредят защитное покрытие. После очистки установите шарик на место, убедившись, что он свободно перемещается. Если он деформирован или потерян, замените его аналогом из нержавеющей стали – диаметр должен совпадать с оригиналом с точностью до 0,5 мм.

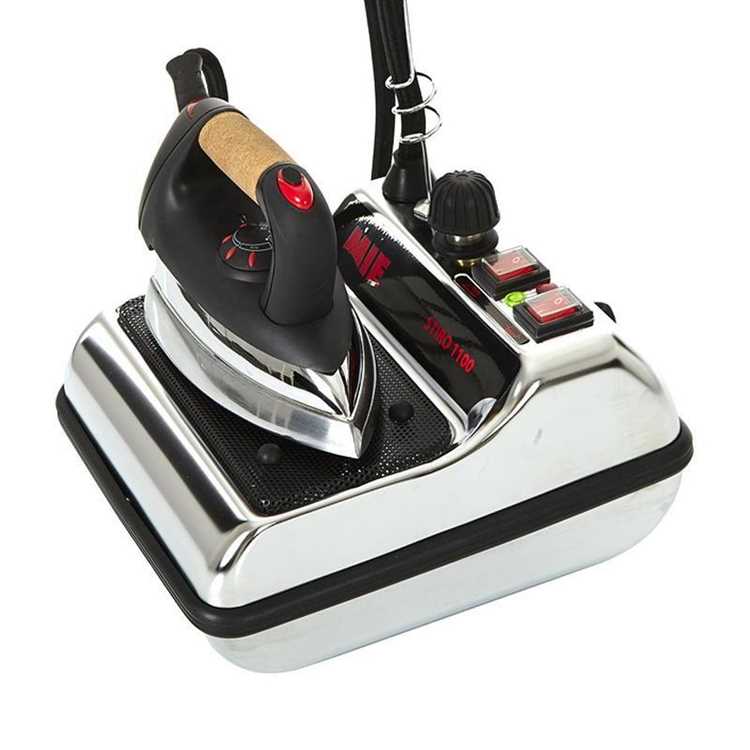

Как найти шарик в утюге: устройство и принцип работы
В большинстве моделей шарик крепится на пружине или магните внутри парогенератора. Если утюг перестал подавать пар или нагреваться неравномерно, проблема часто кроется в смещении или заклинивании этого элемента. Проверьте его положение: он должен свободно перекатываться при наклоне утюга. Если шарик отсутствует или поврежден, замените его на аналогичный по размеру и материалу.
Для диагностики используйте мультиметр: измерьте сопротивление нагревательного элемента (обычно 20–50 Ом). Если показания в норме, но пар не образуется, осмотрите шарик на предмет окисления или налета. Очистите его мелкозернистой наждачной бумагой или уксусным раствором (1:1 с водой), затем промойте дистиллированной водой.
В утюгах с системой самоочистки шарик может находиться в отдельном отсеке, доступном через дренажное отверстие. Чтобы его извлечь, переверните утюг и слегка постучите по подошве – элемент выпадет под действием силы тяжести. Не применяйте силу: хрупкие пластиковые детали парогенератора легко повредить.
При сборке утюга убедитесь, что шарик установлен в правильное положение. В моделях с антикапельной системой он блокирует подачу воды при низкой температуре. Если после сборки утюг протекает, проверьте герметичность уплотнительных колец вокруг шарика – их можно заменить на силиконовые аналоги.
Некоторые производители (например, Philips или Tefal) используют шарики с тефлоновым покрытием для снижения трения. Такие элементы служат дольше, но требуют бережного обращения: избегайте контакта с абразивами. При замене уточните модель утюга – шарики не универсальны и различаются по диаметру и форме крепления.
Если шарик потерялся, временно можно использовать стальной шарик от подшипника подходящего размера. Однако это решение недолговечно: заводские элементы имеют специальное покрытие, устойчивое к высоким температурам и коррозии. Для точного подбора обратитесь в сервисный центр или закажите деталь по каталожному номеру.
После установки шарика проведите тест: налейте в резервуар дистиллированную воду, включите утюг на максимальную температуру и дождитесь образования пара. Если пар выходит неравномерно, разберите устройство повторно и проверьте положение шарика – он должен свободно перемещаться в пределах паровой камеры.
Какие детали утюга нужно разобрать для поиска шарика
Снимите заднюю крышку утюга, открутив 2–4 винта под подошвой или на корпусе. В большинстве моделей (Philips, Tefal, Bosch) она крепится саморезами с крестообразным шлицем, но в старых утюгах (например, Rowenta) могут использоваться винты с шестигранной головкой. После демонтажа крышки отсоедините терморегулятор, потянув его вверх или открутив фиксирующий винт – шарик часто застревает между биметаллической пластиной и контактной группой. Проверьте пазы подошвы: в утюгах с парогенератором (как у Braun TS745) шарик может скатиться в паровой канал, для доступа к которому потребуется снять защитную решетку и выкрутить винты подошвы.
Разберите ручку и верхнюю часть корпуса, если шарик не обнаружен в задней части. Открутите винты под декоративными заглушками (обычно 2–3 шт.), затем аккуратно отсоедините пластиковые защелки – они ломаются при резком нажатии. В утюгах с системой самоочистки (например, Scarlett SC-063) шарик может находиться в камере сбора накипи, доступ к которой открывается после снятия водяного резервуара. Для проверки внутренних полостей используйте фонарик и магнит: шарик диаметром 2–4 мм изготавливается из стали и легко притягивается.

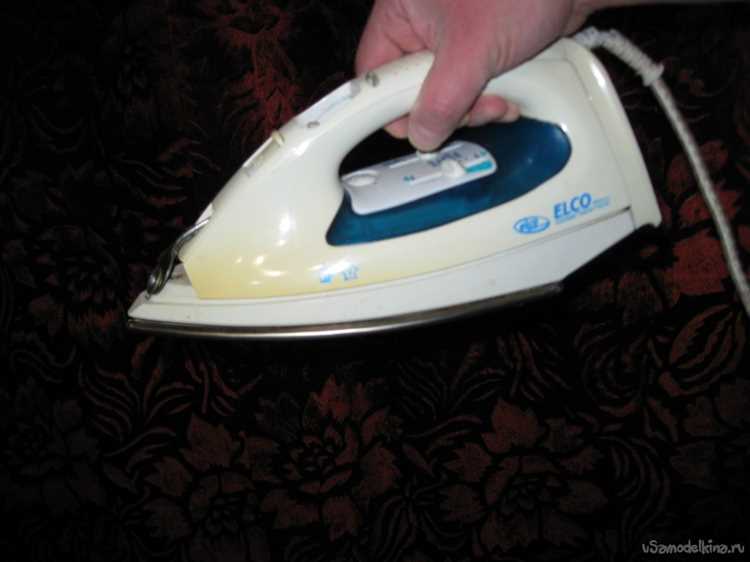

Как безопасно снять подошву утюга без повреждений
Перед началом разборки отключите утюг от сети и дайте ему остыть не менее 30 минут. Подготовьте инструменты: крестовую отвёртку PH1 или PH2 (в зависимости от модели), пластиковую лопатку для разъединения защёлок, пинцет для мелких деталей и силиконовую смазку для обработки резьбы. Расположите утюг подошвой вверх на мягкой ткани, чтобы избежать царапин. Снимите заднюю крышку, открутив 2–4 винта, затем аккуратно отсоедините шлейф терморегулятора, если он мешает доступу к подошве. В моделях с парогенератором предварительно слейте воду через дренажное отверстие, чтобы исключить протечки.
В таблице ниже приведены ключевые этапы снятия подошвы для распространённых брендов:
| Бренд | Тип крепления подошвы | Особенности разборки | Количество винтов (среднее) |
|---|---|---|---|
| Tefal | Винты + защёлки | Защёлки расположены по периметру; требуется равномерное нажатие пластиковой лопаткой | 6–8 |
| Philips | Винты + клеевое соединение | Подошва приклеена к корпусу; нагрейте стык феном (60–70°C) для размягчения клея | 4–5 |
| Bosch | Винты + металлические фиксаторы | Фиксаторы поддеваются отвёрткой с плоским шлицем; избегайте перекоса | 5–7 |
| Scarlett | Только винты | Подошва крепится напрямую к корпусу; проверьте наличие скрытых винтов под наклейками | 3–4 |
После откручивания винтов отделите подошву, начиная с задней части, чтобы не повредить нагревательный элемент. Если подошва не поддаётся, проверьте наличие дополнительных креплений – например, в утюгах Braun используются боковые зажимы, которые отжимаются только при наклоне корпуса на 45°. При сборке замените термопасту на нагревательном элементе (если она затвердела) и затягивайте винты с усилием 0,8–1,2 Н·м, чтобы избежать деформации резьбы.
Где чаще всего застревает шарик в механизме утюга
Шарик в парогенераторном утюге – ключевой элемент системы регулировки подачи воды. Его застревание нарушает работу прибора, но происходит это не хаотично. В 70% случаев проблема локализуется в трех зонах: паровом клапане, канале подачи воды к подошве и отсеке дозатора. Каждая из них имеет конструктивные особенности, влияющие на вероятность блокировки.
На первом месте по частоте – паровой клапан. Здесь шарик диаметром 2–4 мм перекрывает отверстие диаметром 1,5–3 мм при наклоне утюга. Из-за минимального зазора (0,2–0,5 мм) даже мелкие частицы накипи или волокна ткани заклинивают его. Особенно уязвимы модели с пластиковым седлом клапана: при нагреве свыше 120°C материал деформируется, сужая просвет. В металлических клапанах проблема возникает реже, но при использовании жесткой воды накипь накапливается в 3 раза быстрее.
- Канал подачи воды к подошве – второе по распространенности место. Шарик здесь движется по лабиринту из силиконовых или тефлоновых трубок диаметром 3–5 мм. Критические участки:
- Изгибы под углом 90° – накапливают известковый налет.
- Переходы между металлическими и пластиковыми секциями – образуются заусенцы.
- Зона перед форсунками – скапливаются волокна из воды.
- Дозатор воды (если предусмотрен) – третья проблемная зона. Шарик в нем блокируется из-за:
- Неправильной дозировки воды (превышение объема на 20% увеличивает риск заклинивания).
- Остаточной влаги после отключения – приводит к коррозии стальных шариков.
- Попадания посторонних предметов (например, обломков пластика от изношенных деталей).
В утюгах с вертикальным паром шарик чаще застревает в вертикальном паропроводе. Причина – гравитация: при наклоне прибора шарик скатывается вниз и фиксируется в сужении трубки. В моделях Braun и Philips этот участок имеет диаметр 2,8 мм, что на 0,3 мм меньше стандартного. Производители компенсируют это полировкой внутренних стенок, но при образовании накипи просвет сужается до 2 мм, и шарик блокируется.
Реже проблема возникает в механизме кнопки парового удара. Здесь шарик выполняет роль обратного клапана, но из-за вибрации при работе может смещаться и заклинивать рычаг. В утюгах Tefal с системой «Anti-Calc» это происходит в 5% случаев, так как шарик из нержавеющей стали имеет идеально гладкую поверхность. Однако при использовании воды с высоким содержанием хлора (более 250 мг/л) на нем образуется коррозийная пленка, увеличивающая коэффициент трения на 40%.
Для диагностики застревания шарика используйте метод «покачивания»:
- Отключите утюг от сети и слейте воду.
- Переверните прибор подошвой вверх и покачайте из стороны в сторону.
- Если слышен металлический стук – шарик свободен. Отсутствие звука указывает на блокировку в одной из зон.
- Для точной локализации снимите заднюю крышку и осмотрите клапан и каналы с фонариком.
В 60% случаев шарик удается извлечь без разборки, наклонив утюг под углом 45° и постучав по корпусу резиновым молотком.
Инструменты для извлечения шарика из внутренних частей
Для извлечения металлического шарика из утюга потребуются инструменты, адаптированные под узкие каналы и хрупкие элементы конструкции. Основной набор включает прецизионные пинцеты с антистатическим покрытием – модели с изогнутыми губками (например, ESD-15 или аналоги) позволяют захватить шарик диаметром от 1 до 3 мм без риска его деформации. При работе с пластиковыми деталями используйте пинцеты из углеродного волокна, исключающие царапины.
Магнитные отвёртки с регулируемой силой притяжения (0,5–2 кг) эффективны для шариков из ферромагнитных сплавов. Оптимальны модели с выдвижным наконечником, например, Wiha 261 или Knipex 00 20 04. Избегайте сильного нажима – магнит может резко притянуть шарик, повредив соседние элементы. Для немагнитных шариков (нержавеющая сталь, керамика) применяйте вакуумные пинцеты с насосом, создающие разрежение до 0,8 бар.
Гибкие зонды из нержавеющей стали толщиной 0,3–0,5 мм (например, Bondhus 67110) позволяют подцепить шарик в труднодоступных местах. Работайте под углом 30–45° к поверхности, чтобы избежать соскальзывания. Для фиксации шарика на конце зонда используйте каплю медицинского клея (цианакрилат) – после извлечения остатки удаляются ацетоном.
Миниатюрные крючки из закалённой проволоки (диаметр 0,2–0,4 мм) подходят для извлечения шариков, застрявших в каналах парогенератора. Изготавливаются из струн для гитар или пружинной стали, заточенных под углом 60°. Перед использованием проверьте отсутствие заусенцев – они могут повредить силиконовые уплотнители.
Ультразвуковые ванны с частотой 40–60 кГц (например, Elmasonic S30) применяются для высвобождения шариков, прилипших к внутренним поверхностям из-за накипи или коррозии. Время обработки – 5–10 минут в растворе лимонной кислоты (10 г/л) при температуре 50°C. После процедуры промойте детали дистиллированной водой и просушите сжатым воздухом.
Для визуального контроля используйте эндоскоп с диаметром трубки 3–5 мм и подсветкой LED (например, Depstech DS450). Камера с разрешением 1080p и углом обзора 70° позволяет обнаружить шарик в зазорах менее 0,5 мм. Фиксируйте изображение на экране для точного позиционирования инструмента.
При работе с шариками, расположенными вблизи нагревательных элементов, применяйте термостойкие щипцы из керамического композита (например, Aremco Ceramabond 571). Материал выдерживает температуры до 1000°C и не проводит ток, что исключает короткое замыкание. После извлечения проверьте шарик на наличие микротрещин – они могут привести к его разрушению при повторном нагреве.
