Осциллограф – инструмент, требующий точного согласования импеданса для корректных измерений. Заводские щупы с входным сопротивлением 1 МОм и ёмкостью 10–20 пФ стоят от 2 000 до 15 000 рублей, но для большинства задач можно обойтись самодельным аналогом с параметрами не хуже. Ключевые требования: волновое сопротивление 50 Ом (для высокочастотных сигналов), минимальная паразитная ёмкость (менее 5 пФ) и экранирование от наводок. В этой статье – пошаговая инструкция с расчётами и проверенными материалами.
Для сборки понадобятся: коаксиальный кабель RG-58 (волновое сопротивление 50 Ом, погонная ёмкость ~95 пФ/м), разъём BNC (или SMA для частот выше 100 МГц), резистор 50 Ом (мощностью 0,25 Вт, допуск 1%), конденсатор 10–22 пФ (керамический, NP0) и тонкий провод в экране (например, МГТФ-0,07). Инструменты: паяльник с жалом 1–2 мм, мультиметр для проверки сопротивления, кусачки и термоусадочная трубка. Избегайте кабелей с высокой погонной ёмкостью (например, RG-174 – 100 пФ/м) – они исказят фронты импульсов уже на частотах выше 10 МГц.
Самодельный щуп не заменит профессиональный активный пробник с полосой 1 ГГц, но для сигналов до 50 МГц его характеристики будут сопоставимы с бюджетными пассивными моделями. Главное преимущество – возможность адаптации под конкретную задачу: например, добавление делителя 10:1 для измерения напряжений до 50 В или установка ферритового кольца для подавления синфазных помех. Ниже – пять шагов, которые позволят собрать рабочий щуп за 30–40 минут.
Выбор материалов и инструментов для сборки щупа
Основу щупа составляет проводник с минимальной паразитной емкостью и индуктивностью. Оптимальный выбор – коаксиальный кабель RG-174 с волновым сопротивлением 50 Ом и внешним диаметром 2,5 мм. Альтернатива – RG-58, но его больший диаметр (5 мм) увеличивает емкость нагрузки. Для высокочастотных измерений (свыше 100 МГц) подойдет полужесткий кабель типа UT-141 с серебряным покрытием, но его жесткость усложняет монтаж.
Ключевые компоненты щупа:

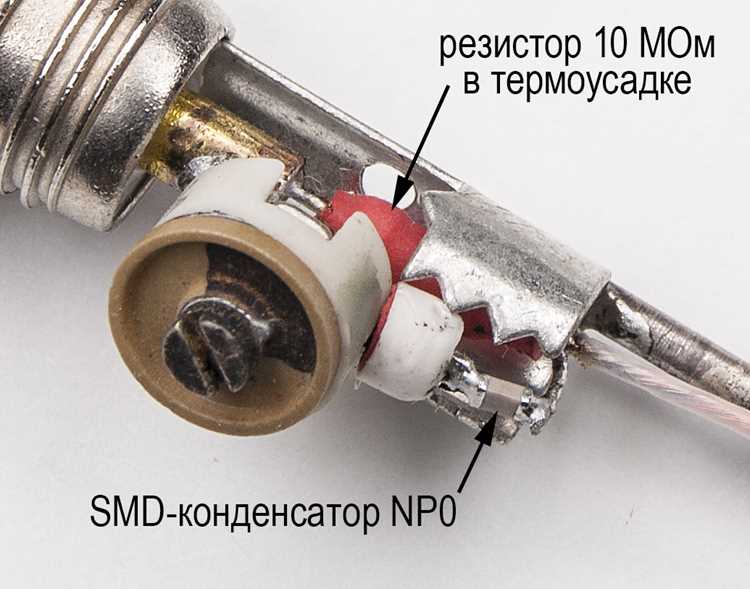

- Резисторы: 9 МОм (1%) для делителя 10:1, 1 МОм (1%) – для согласования. Используйте SMD-резисторы типоразмера 0805 или 1206 для минимизации паразитных параметров.
- Конденсаторы: керамические NP0/C0G емкостью 10–22 пФ (5% или точнее) для компенсации частотной характеристики. Избегайте X7R/X5R – их температурная нестабильность исказит сигнал.
- Разъем: BNC-вилка с позолоченными контактами. Для осциллографов с входом 1 МОм/20 пФ выбирайте разъем с низкой собственной емкостью (менее 1 пФ).
Для корпуса подойдет алюминиевая трубка диаметром 6–8 мм или пластиковый корпус от старого щупа. В первом случае потребуется токарный станок или дремель с насадкой для фрезерования отверстий под разъем. Во втором – эпоксидный клей для фиксации компонентов. Избегайте стальных корпусов: они увеличивают индуктивность и экранируют сигнал хуже алюминия.
Расчёт параметров резистора и конденсатора для согласования импеданса
Согласование импеданса щупа с входным сопротивлением осциллографа (обычно 1 МОм || 10–20 пФ) критично для минимизации искажений сигнала. Основная задача – компенсировать ёмкостную составляющую кабеля (≈100 пФ/м) и паразитные ёмкости. Для этого используют резистор и подстроечный конденсатор в цепи делителя. Базовая формула для расчёта резистора R1 при известном входном сопротивлении осциллографа Rin и коэффициенте деления K:
- R1 = Rin × (K – 1), где K = (R1 + Rin) / Rin.
- Для K = 10 и Rin = 1 МОм: R1 = 1 МОм × 9 = 9 МОм.
- Погрешность резистора не должна превышать 1% – используйте прецизионные серии (например, C0G для конденсаторов, металлоплёночные резисторы).
Конденсатор C1 компенсирует ёмкость кабеля и входа осциллографа. Его значение определяется из условия равенства постоянных времени τ = R1 × C1 = Rin × Cin. При Cin = 15 пФ и R1 = 9 МОм: C1 = (1 МОм × 15 пФ) / 9 МОм ≈ 1,67 пФ. На практике используют подстроечный конденсатор 2–10 пФ для точной настройки по прямоугольному сигналу (метод «плоской вершины»).
Для кабелей длиной >1 м учитывайте их распределённую ёмкость. Например, при 2 м кабеля (200 пФ) и Cin = 20 пФ суммарная ёмкость составит 220 пФ. Тогда C1 = (1 МОм × 220 пФ) / 9 МОм ≈ 24,4 пФ. В таких случаях применяйте многооборотные подстроечники (например, 5–50 пФ) и проверяйте АЧХ щупа на частотах до 100 МГц. Избегайте паразитных индуктивностей – монтируйте компоненты максимально компактно.

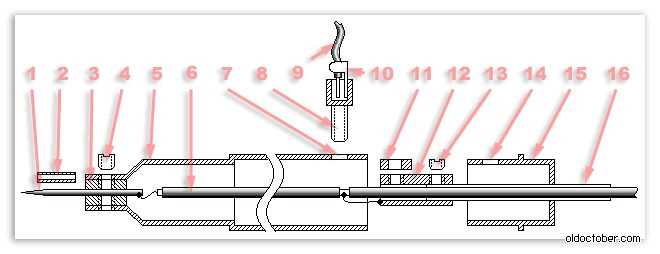

Изготовление корпуса и крепления для иглы щупа
Для корпуса подойдет отрезок термоусадочной трубки диаметром 4–6 мм или пластиковая трубка от медицинского шприца на 5–10 мл. Нагрейте трубку строительным феном до размягчения, затем сожмите один конец плоскогубцами, чтобы сформировать герметичный наконечник. Внутрь вставьте иглу от швейной машинки (0,5–0,8 мм) или заточенную стальную проволоку диаметром 0,3–0,5 мм, предварительно залудив кончик для лучшего контакта с проводом. Зафиксируйте иглу каплей эпоксидной смолы или термоклея, избегая попадания на рабочую часть.
Крепление иглы к кабелю выполняйте через миниатюрный разъем, например, SMA или BNC, либо напрямую пайкой. Для разъемного соединения используйте латунную втулку с внутренней резьбой М3–М4, припаянную к оплетке кабеля. Иглу вкручивайте в втулку через предварительно нарезанную резьбу или фиксируйте винтом с потайной головкой. При пайке зачистите 5–7 мм оплетки, скрутите с центральной жилой и припаяйте к игле, изолировав место соединения термоусадкой или лентой ПВХ толщиной 0,1 мм.
Для защиты от механических повреждений корпус можно усилить алюминиевой или медной фольгой толщиной 0,1–0,2 мм, обернув ее вокруг трубки и закрепив клеем. Альтернатива – использование корпуса от старого щупа или разобранного мультиметрового щупа, где игла фиксируется штатным зажимом. В обоих случаях проверьте изоляцию между иглой и корпусом тестером на сопротивление не менее 10 МОм при напряжении 500 В.
Для удобства подключения к осциллографу припаяйте к свободному концу кабеля стандартный BNC-разъем, соблюдая полярность: центральная жила – к игле, оплетка – к корпусу. При работе с высокими частотами (>10 МГц) используйте кабель RG-174 с волновым сопротивлением 50 Ом и минимальной длиной (до 30 см), чтобы снизить потери сигнала. Готовый щуп протестируйте на генераторе прямоугольных импульсов с частотой 1 кГц и амплитудой 1 В, сравнив форму сигнала с эталонным щупом.
Подключение кабеля и проверка сигнала на макетной плате
Возьмите коаксиальный кабель RG-174 с волновым сопротивлением 50 Ом – его гибкость и малый диаметр упростят монтаж на макетной плате. Отрежьте кусок длиной 30–50 см, зачистите оплётку на 15 мм с одного конца и центральную жилу на 5 мм. Оплётку скрутите в жгут и залудите, чтобы избежать распушения при пайке. Центральную жилу облудите тонким слоем припоя ПОС-61, не перегревая изоляцию.
Подключите оплётку к общему проводу макетной платы через клеммник или напрямую к шине GND. Центральную жилу припаяйте к сигнальному контакту – например, к выходу генератора импульсов или тестовой точке схемы. Если используете разъём BNC, припаяйте оплётку к наружному контакту, а жилу – к центральному штырю, соблюдая полярность.
Для проверки сигнала установите на осциллографе входное сопротивление 1 МОм и ёмкость 10–15 пФ. Подключите щуп к каналу, а земляной зажим – к шине GND макетной платы. Если сигнал отсутствует, проверьте целостность кабеля мультиметром в режиме прозвонки: сопротивление между жилой и оплёткой должно быть бесконечным, а между концами жилы – близким к нулю.
Подайте на вход макетной платы тестовый сигнал частотой 1 кГц и амплитудой 1 В от генератора. На экране осциллографа должен отображаться чистый меандр без выбросов и затуханий. Если форма искажена, уменьшите длину кабеля или добавьте согласующий резистор 47–51 Ом на конце линии для подавления отражений.
При работе с высокочастотными сигналами (выше 1 МГц) используйте короткие перемычки между кабелем и платой – длина не должна превышать 2–3 см. Избегайте петель в заземлении: оплётку кабеля подключайте к GND в одной точке, максимально близко к сигнальному контакту. Это снизит наводки и помехи.
Если осциллограф показывает зашумлённый сигнал, проверьте качество пайки: холодные спаи или окисленные контакты увеличивают сопротивление и вносят паразитные ёмкости. При необходимости перепаяйте соединения, используя флюс ЛТИ-120 и паяльник мощностью 25–40 Вт. Для критичных измерений замените коаксиальный кабель на экранированную витую пару с волновым сопротивлением 100–120 Ом.
Для проверки АЧХ самодельного щупа подайте на вход сигнал с линейно изменяющейся частотой от 10 Гц до 10 МГц. Наблюдайте за амплитудой на экране: спад не должен превышать 3 дБ на верхней границе диапазона. Если спад больше, увеличьте диаметр центральной жилы кабеля или используйте кабель с меньшими потерями, например RG-58.
Зафиксируйте результаты проверки: сохраните скриншоты осциллограмм с указанием частоты, амплитуды и параметров щупа. Это поможет выявить систематические ошибки и скорректировать конструкцию при повторном изготовлении.
Калибровка самодельного щупа с помощью генератора сигналов
Калибровка щупа – критически важный этап, определяющий точность измерений. Для этого потребуется генератор сигналов с возможностью формирования прямоугольных импульсов амплитудой 1–5 В и частотой 1 кГц. Подключите выход генератора к щупу, а землю щупа – к общей точке схемы. Осциллограф должен работать в режиме AC-связи с коэффициентом вертикального усиления 1 В/дел и разверткой 0,5 мс/дел.
Настройте генератор на выдачу меандра с параметрами: амплитуда 2 В, частота 1 кГц, фронт ≤100 нс. На экране осциллографа должен отображаться сигнал с плоской вершиной и резкими фронтами. Если наблюдаются завалы или выбросы, это указывает на несоответствие импеданса щупа (обычно 1 МОм || 10–20 пФ) входному сопротивлению осциллографа.
Для компенсации паразитной емкости используйте подстроечный конденсатор в цепи щупа. Вращайте его до тех пор, пока фронты сигнала не станут максимально прямыми, а вершина – горизонтальной. Типичные значения емкости компенсации для щупов 1:1 – 10–30 пФ, для 10:1 – 5–15 пФ. Избегайте перекомпенсации: избыточная емкость вызовет «звон» на фронтах.
Проверьте частотную характеристику щупа, изменяя частоту генератора от 100 Гц до 10 МГц с шагом в декаду. Зафиксируйте амплитуду сигнала на каждой частоте. Допустимое отклонение амплитуды от номинала не должно превышать ±5% в диапазоне до 1 МГц и ±10% до 10 МГц. Данные удобно заносить в таблицу:
| Частота, Гц | Амплитуда, В | Отклонение, % |
|---|---|---|
| 100 | 2,00 | 0 |
| 1k | 1,98 | -1 |
| 10k | 1,95 | -2,5 |
| 100k | 1,90 | -5 |
| 1M | 1,85 | -7,5 |
| 10M | 1,70 | -15 |
Если отклонения превышают допустимые значения, замените кабель щупа на более качественный (например, RG-174 с волновым сопротивлением 50 Ом) или сократите его длину до 30–50 см. Для щупов 10:1 проверьте делитель напряжения: резисторы должны быть прецизионными (допуск ±1%) с номиналами 9 МОм и 1 МОм.
После настройки компенсации проведите тест на перекрестные наводки. Подключите щуп к генератору, а рядом разместите второй кабель с сигналом той же частоты, но другой амплитуды. Наводки на экране осциллографа не должны превышать 5% от амплитуды основного сигнала. Если уровень выше, экранируйте кабель щупа медной оплеткой или фольгой, заземленной на корпус осциллографа.
Завершите калибровку проверкой временных характеристик. Измерьте время нарастания сигнала (от 10% до 90% амплитуды) при частоте 1 МГц. Для щупа 1:1 оно не должно превышать 50 нс, для 10:1 – 20 нс. Превышение этих значений указывает на необходимость уменьшения паразитной индуктивности цепи (например, укорочением проводников или использованием SMD-компонентов).
Типичные ошибки при сборке и способы их устранения
Первая ошибка – неправильный выбор кабеля. Часто используют экранированный провод с высокой погонной ёмкостью (например, RG-58 с 100 пФ/м), что искажает сигнал на частотах выше 1 МГц. Замените его на коаксиал с низкой ёмкостью (RG-174 – 67 пФ/м) или специализированный кабель для щупов, например, Belden 9222. Для частот до 10 МГц подойдёт витая пара в экране с волновым сопротивлением 50–100 Ом.
Вторая проблема – отсутствие согласования импеданса. Если щуп не согласован с входным сопротивлением осциллографа (обычно 1 МОм или 50 Ом), возникают отражения сигнала, особенно заметные на фронтах импульсов. Для 50-омных входов используйте резистор 47–51 Ом в разрыв центральной жилы кабеля. Для 1 МОм – делитель напряжения из резисторов 9 МОм и 1 МОм, чтобы сохранить коэффициент деления 10:1.
Третья ошибка – некачественное заземление. Длинный «крокодил» на земляном проводе добавляет индуктивность (до 1 мкГн на 10 см), что вызывает звон на фронтах сигнала. Замените его на короткий провод (менее 5 см) с наконечником типа «банан» или используйте пружинный зажим. Для высокочастотных измерений (выше 50 МГц) припаяйте земляной провод непосредственно к точке измерения.
Игнорирование паразитной ёмкости щупа – четвёртая распространённая ошибка. Даже 10 пФ на входе щупа могут нагрузить высокоомную цепь (например, затвор MOSFET) и исказить сигнал. Используйте активные щупы с входной ёмкостью менее 1 пФ или компенсируйте ёмкость пассивного щупа подстроечным конденсатором (обычно 5–20 пФ) на плате делителя.
Пятая ошибка – неправильная компенсация делителя. Если подстроечный конденсатор не откалиброван, сигнал на экране будет иметь искажённые фронты (заваленные или с выбросами). Подключите щуп к выходу калибровочного генератора осциллографа (обычно меандр 1 кГц) и вращайте конденсатор до получения прямоугольного сигнала без перерегулирования.
Шестая проблема – использование некачественных разъёмов. Дешёвые BNC-коннекторы могут иметь плохой контакт или высокое сопротивление, что приводит к потерям сигнала. Выбирайте разъёмы с позолоченными контактами (например, Amphenol или TE Connectivity) и проверяйте их мультиметром на отсутствие обрывов перед пайкой.
Седьмая ошибка – пренебрежение экранировкой делителя. Если плата с резисторами и конденсаторами не помещена в металлический корпус, наводки от внешних источников (например, импульсных блоков питания) будут искажать сигнал. Используйте латунный или алюминиевый экран, соединённый с земляным проводом щупа. Для дополнительной защиты оберните делитель фольгой, оставив зазор для подстроечного конденсатора.
Восьмая ошибка – работа без проверки АЧХ. Даже правильно собранный щуп может иметь неравномерную амплитудно-частотную характеристику. Подайте на вход синусоидальный сигнал с генератора (от 10 Гц до 100 МГц) и сравните амплитуду на экране осциллографа с эталонным значением. Если отклонение превышает 3 дБ на частоте 50 МГц, замените кабель или пересчитайте номиналы делителя.
