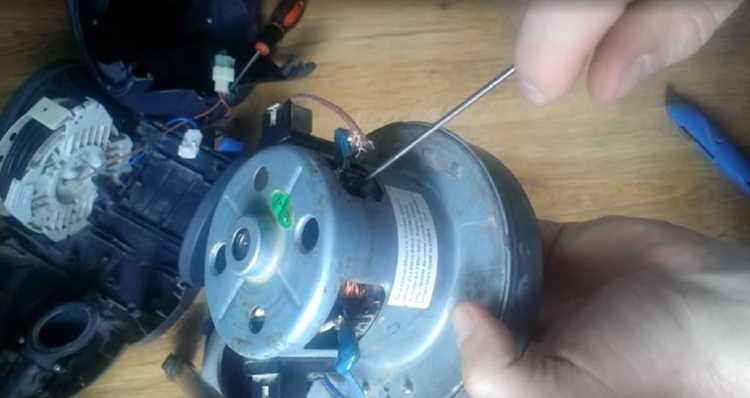

Щетки электродвигателей – критически важный элемент, обеспечивающий передачу тока между стационарными и вращающимися частями. Их износ и возгорание приводят к снижению КПД, аварийным остановкам и дорогостоящему ремонту. Средний срок службы щеток в промышленных двигателях составляет 1000–5000 часов, но при нарушении условий эксплуатации он сокращается до 200–500 часов. Основные факторы ускоренного износа – механические нагрузки, электрические перегрузки и неудовлетворительные условия охлаждения.
Механический износ возникает из-за трения щеток о коллектор или контактные кольца. При скорости вращения 3000 об/мин и выше сила трения увеличивается в 2–3 раза, что приводит к абразивному истиранию материала. Дополнительный фактор – вибрация ротора, вызванная дисбалансом или износом подшипников. В таких условиях щетки теряют до 0,5 мм длины за 100 часов работы, что требует частой замены. Для снижения износа рекомендуется использовать щетки с присадками графита и меди, а также контролировать биение коллектора (допустимое значение – не более 0,02 мм).
Электрические причины возгорания щеток связаны с искрением и перегревом контактной зоны. При плотности тока свыше 10 А/см² возникает локальный нагрев до 300–400°C, что приводит к окислению поверхности и образованию дуги. Особенно опасно искрение при пуске двигателя, когда ток превышает номинальный в 5–7 раз. Для предотвращения возгорания необходимо соблюдать допустимую плотность тока (не более 8 А/см² для угольных щеток) и использовать системы плавного пуска. Также критично поддержание сопротивления контакта в пределах 0,01–0,05 Ом.
Термические факторы усугубляют износ и повышают риск возгорания. При температуре коллектора выше 120°C начинается интенсивное окисление меди, что увеличивает переходное сопротивление и усиливает искрение. В условиях недостаточной вентиляции температура может достигать 200°C, вызывая обугливание щеток и короткое замыкание. Для охлаждения рекомендуется использовать принудительную вентиляцию с расходом воздуха не менее 0,5 м³/мин на 1 кВт мощности двигателя. Также эффективны щетки с термостойкими связующими компонентами, выдерживающие нагрев до 180°C без деградации.
Химическое воздействие – часто недооцененный фактор, приводящий к коррозии щеток и коллектора. В среде с повышенной влажностью (>80%) или агрессивными газами (сероводород, аммиак) на поверхности образуются токопроводящие пленки, увеличивающие сопротивление контакта. В таких условиях срок службы щеток сокращается на 40–60%. Для защиты применяют щетки с антикоррозийными покрытиями (например, серебрением) и герметичные корпуса двигателей. Регулярная очистка коллектора от продуктов окисления (не реже 1 раза в 500 часов) также снижает риск возгорания.
Как неправильный подбор материала щеток влияет на их срок службы
Материал щеток определяет их электрические, механические и тепловые характеристики. Графитовые щетки, например, обладают низким коэффициентом трения (0,1–0,2), но их износ ускоряется при плотности тока выше 12 А/см². Медно-графитовые композиции выдерживают до 25 А/см², однако при перегреве свыше 150°C теряют до 40% прочности из-за окисления меди. Неправильный выбор приводит к локальным перегревам, где температура может превышать допустимые 200°C, вызывая термическое разрушение связующего компонента.
В таблице ниже приведены ключевые параметры материалов щеток и их влияние на износ:
| Материал | Макс. плотность тока (А/см²) | Коэффициент трения | Температурный предел (°C) | Скорость износа (мкм/ч при 10 А/см²) |
|---|---|---|---|---|
| Электрографит | 10–12 | 0,15–0,25 | 200 | 0,8–1,2 |
| Медно-графит (30% Cu) | 18–22 | 0,12–0,18 | 180 | 1,5–2,0 |
| Серебряно-графит (5% Ag) | 25–30 | 0,10–0,15 | 220 | 0,5–0,9 |
| Угольно-графит | 8–10 | 0,20–0,30 | 150 | 2,0–3,5 |
Применение щеток с низкой теплопроводностью (например, угольно-графитовых) в высокооборотных двигателях (свыше 3000 об/мин) ведет к накоплению тепла в зоне контакта. Это снижает механическую прочность на 20–30% уже через 500 часов работы. В то же время медно-графитовые щетки, несмотря на высокую проводимость, склонны к образованию медной пленки на коллекторе, увеличивающей переходное сопротивление на 15–25% и провоцирующей искрение.
Несоответствие твердости щеток и коллектора ускоряет абразивный износ. Если твердость щетки по Шору превышает твердость коллектора более чем на 10 единиц (например, 80 против 65), износ последнего возрастает в 3–5 раз. Обратная ситуация приводит к задирам на щетках и образованию графитовой пыли, которая забивает вентиляционные каналы, повышая температуру на 10–15°C.
Щетки с высоким содержанием металла (более 50%) демонстрируют лучшую теплоотдачу, но их ресурс критически зависит от влажности. При относительной влажности ниже 30% скорость износа увеличивается на 40–60% из-за отсутствия водяной пленки, снижающей трение. В таких условиях рекомендуется использовать композиции с добавками дисульфида молибдена (MoS₂), который сохраняет смазывающие свойства даже при 5% влажности.
Электроэрозионный износ щеток усиливается при неверном подборе удельного сопротивления. Для двигателей постоянного тока с напряжением до 24 В оптимальное сопротивление щеток составляет 0,01–0,05 Ом·см. Превышение этого значения на 0,03 Ом·см приводит к росту переходных потерь на 12–18%, что эквивалентно увеличению температуры на 8–12°C. В высоковольтных машинах (свыше 600 В) требуются щетки с сопротивлением 0,1–0,5 Ом·см, иначе возникают дуговые разряды, разрушающие поверхность за 200–300 часов.
Добавки в материал щеток влияют на стабильность контакта. Оксид цинка (ZnO) снижает искрение на 30–40%, но при концентрации выше 3% увеличивает хрупкость. Сажа (до 5%) улучшает теплопроводность, однако свыше этого порога падает механическая прочность. В условиях вибрации (амплитуда более 0,2 мм) щетки с полимерными связующими (фенолформальдегидные смолы) теряют до 50% ресурса из-за микротрещин, тогда как металлокерамические композиции сохраняют целостность.
Корректировка материала щеток под конкретные условия эксплуатации продлевает срок службы в 2–4 раза. Для двигателей с частыми пусками (более 10 в час) рекомендуются щетки с повышенным содержанием серебра (8–12%) или графита с медным покрытием. В запыленных средах эффективны композиции с карбидом кремния (SiC), снижающие абразивный износ на 60–70%. При температуре окружающей среды выше 50°C необходимо использовать щетки с термостойкими связующими (полиимидные смолы), выдерживающими до 250°C без деградации.
Влияние перегрузок и скачков напряжения на износ контактных поверхностей
Перегрузки электродвигателя свыше 120% от номинальной мощности приводят к росту плотности тока в зоне контакта щеток с коллектором до 15–20 А/мм², что в 2–3 раза превышает допустимые значения. При таких условиях температура в точке контакта возрастает до 250–300°C, вызывая ускоренное окисление меди коллектора и графита щеток. Уже через 50–100 часов работы в режиме перегрузки толщина оксидной пленки увеличивается на 30–40 мкм, что снижает электропроводность и увеличивает переходное сопротивление на 40–60%. Результат – локальный перегрев, искрение и образование микротрещин на поверхности щеток.
Скачки напряжения амплитудой более ±15% от номинала провоцируют импульсные токи, превышающие рабочие значения в 5–7 раз. Например, при скачке до 440 В в сети 380 В ток через щетки возрастает с 50 А до 250–350 А на 10–50 мс. Такие импульсы разрушают оксидную пленку на коллекторе, вызывая дуговые разряды. После 10–15 скачков на поверхности образуются эрозионные кратеры глубиной до 0,2 мм, что увеличивает износ щеток на 200–300% за счет механического истирания и термической деградации материала.
- При перегрузке 130% номинала скорость износа щеток марки ЭГ-14 возрастает с 0,5 до 1,8 мм/1000 ч.
- Скачки напряжения с частотой 2–5 раз в час сокращают ресурс щеток на 40–50% из-за циклических термических нагрузок.
- В двигателях с номинальным током 100 А перегрузка до 150 А увеличивает температуру коллектора на 80–100°C за 30 минут.
Для минимизации последствий перегрузок и скачков напряжения применяют следующие меры:
- Установка защитных реле напряжения с порогом срабатывания ±10% и временем реакции не более 20 мс.
- Использование щеток с повышенной термостойкостью (например, марки МГС-7И) при эксплуатации в условиях частых перегрузок.
- Регулярный контроль переходного сопротивления контакта: при росте на 25% от исходного значения требуется замена щеток или проточка коллектора.
- Применение фильтров гармоник для снижения высокочастотных помех, ускоряющих эрозию поверхности.
В двигателях постоянного тока с номинальным напряжением 220 В скачки до 260 В приводят к образованию дуговых разрядов длительностью 1–3 мс, что эквивалентно 50–100 циклам термического удара за час. Это вызывает расслоение графита и образование микротрещин глубиной до 0,5 мм. Для предотвращения критического износа рекомендуется использовать щетки с добавками меди (до 30%) или серебряным покрытием контактной поверхности, что снижает переходное сопротивление на 30–40% и увеличивает ресурс в 1,5–2 раза.
Роль загрязнений и абразивных частиц в ускоренном истирании щеток
В промышленных условиях концентрация абразивов в воздухе достигает 10–15 мг/м³, что при скорости вращения коллектора 3000 об/мин создает эффект пескоструйной обработки. Особенно критичны условия в горнодобывающей и металлообрабатывающей отраслях, где содержание кремнезема в пыли превышает 60%. Для снижения износа рекомендуется установка фильтров с классом очистки не ниже F7 (по EN 779) и регулярная продувка коллекторного узла сжатым воздухом под давлением 4–6 бар.
Органические загрязнения (масла, смазки) формируют на поверхности щеток липкую пленку, удерживающую абразивные частицы. Это приводит к образованию агломератов размером до 50 мкм, которые не только царапают коллектор, но и увеличивают переходное сопротивление контакта на 15–25%. В таких случаях эффективна очистка щеток изопропиловым спиртом с последующей сушкой при температуре 60–70°C для удаления остатков растворителя.
Минеральные отложения (соли, оксиды металлов) кристаллизуются на рабочей поверхности щеток, образуя твердые включения с микротвердостью до 800 HV. Эти включения действуют как абразивные зерна, вызывая микрорезание коллектора и ускоренный износ щеток. Для предотвращения рекомендуется использовать щетки с добавками дисульфида молибдена (MoS₂), снижающего коэффициент трения на 30–40% в условиях загрязненной среды.
Контроль запыленности и регулярный мониторинг состояния щеток позволяют продлить их срок службы в 1,5–2 раза. Критический износ определяется по уменьшению высоты щетки на 20% от номинала или появлению сколов глубиной более 1 мм. В условиях высокой запыленности интервал замены щеток сокращается до 500–700 моточасов, тогда как в чистой среде он составляет 1500–2000 моточасов.
Почему недостаточная вентиляция двигателя приводит к перегреву и возгоранию
Электродвигатели рассеивают до 15–25% потребляемой мощности в виде тепла из-за потерь в обмотках, магнитопроводе и подшипниках. При номинальной нагрузке температура обмоток может достигать 120–155°C (классы изоляции F и H), но уже при превышении на 10°C срок службы изоляции сокращается вдвое. Недостаточная вентиляция блокирует отвод тепла, вызывая лавинообразный рост температуры: каждый дополнительный градус выше нормы увеличивает сопротивление обмоток на 0,4%, что ведет к еще большему тепловыделению.
В закрытых двигателях с естественным охлаждением (степень защиты IP54 и выше) теплоотдача зависит от разницы температур между корпусом и окружающей средой. При отсутствии принудительного обдува или засорении вентиляционных каналов тепловой поток снижается на 30–50%, а температура обмоток статора может превысить 200°C за 10–15 минут работы под нагрузкой. На таких режимах начинается термическое разложение изоляции с выделением горючих газов (метан, этилен), что создает условия для возгорания.

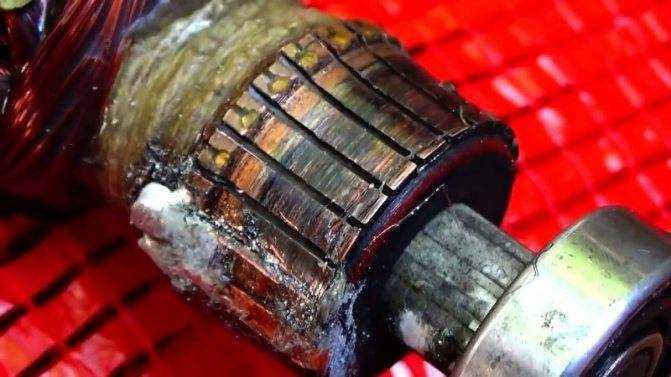

Критические точки перегрева: коллектор и щеточный аппарат – зона, где температура при плохой вентиляции достигает 250–300°C. Графитовые щетки при 200°C теряют смазывающие свойства, увеличивая трение и искрение. Искры поджигают скопившуюся угольную пыль, а при наличии масляных паров (от подшипников) возгорание происходит мгновенно. В двигателях мощностью свыше 10 кВт риск возрастает из-за большей плотности тока в щетках (до 12 А/см²).
Засорение вентиляционных решеток пылью, волокнами или масляными отложениями снижает расход воздуха на 40–70%. Например, слой пыли толщиной 1 мм на корпусе двигателя ухудшает теплоотдачу на 20%. В условиях повышенной влажности (выше 80%) пыль образует проводящие мостики, увеличивая ток утечки и риск короткого замыкания. Для предотвращения перегрева необходимо обеспечивать расход воздуха не менее 0,1 м³/мин на 1 кВт мощности двигателя при скорости потока 5–10 м/с.
Мониторинг температуры обмоток с помощью встроенных термодатчиков (PT100, термисторов) позволяет выявлять перегрев на ранней стадии. Предельные значения: 140°C для класса F, 160°C для класса H. При превышении на 20°C двигатель должен автоматически отключаться. Регулярная очистка вентиляционных каналов (каждые 500–1000 часов работы) и установка дополнительных вентиляторов с расходом воздуха, превышающим номинальный на 20–30%, снижают риск возгорания на 80%.
