Что понимают под понятием семисегментный код

Семисегментный индикатор – это простейший электронный компонент для отображения цифр и некоторых букв, состоящий из семи светодиодных сегментов (от A до G), расположенных в форме восьмёрки. Каждый сегмент управляется отдельным сигналом, а комбинация включённых сегментов формирует символ. Стандартный индикатор поддерживает отображение десятичных цифр (0–9) и ограниченного набора букв (A, b, C, d, E, F и др.), что делает его незаменимым в простых устройствах: часах, счётчиках, калькуляторах и промышленных панелях.

Принцип работы семисегментного кода основан на двоично-десятичном преобразовании. Для отображения цифры 5, например, активируются сегменты A, F, G, C, D (логические уровни 1011011 в порядке G-F-E-D-C-B-A). В таблице семисегментного кода каждая цифра кодируется 7-битным числом, где каждый бит соответствует состоянию сегмента. Для индикаторов с общим катодом логическая 1 включает сегмент, с общим анодом – 0. Типичные микросхемы-декодеры, такие как 74LS47 (для общего анода) или 74LS48 (для общего катода), автоматически преобразуют 4-битный BCD-вход в нужный код.

Семисегментный код: определение и принцип работы

Принцип работы основан на двоично-десятичном кодировании (BCD), где каждая цифра преобразуется в 4-битный код, а затем декодируется в 7-битный сигнал для управления сегментами. Стандартные таблицы соответствия включают:

• 0: 0x3F (сегменты A, B, C, D, E, F);
• 1: 0x06 (B, C);
• 2: 0x5B (A, B, G, E, D);
• 9: 0x6F (A, B, C, D, F, G).

Для микроконтроллеров (например, Arduino) используют готовые библиотеки (SevSeg.h), упрощающие управление.

1. Подать питание на общий анод/катод;
2. Активировать нужные сегменты через резисторы;
3. Удерживать состояние 1–2 мс;
4. Переключиться на следующий разряд.

Типичные ошибки при реализации:

• Неправильная полярность сегментов (анодные/катодные индикаторы требуют разной логики);
• Отсутствие резисторов – приводит к перегоранию светодиодов;
• Низкая частота мультиплексирования – вызывает видимое мерцание;
• Ошибки в таблице кодов – искажают отображаемые символы.

Для проверки используйте тестовый код, последовательно активирующий все сегменты.

Расширение функционала возможно за счёт добавления букв (A–F для шестнадцатеричной системы) или символов (-, _, °). Например, буква H кодируется как 0x76 (сегменты B, C, E, F, G). При проектировании учитывайте ток потребления: один сегмент потребляет 5–20 мА, а полный индикатор (все сегменты включены) – до 140 мА. Для питания от USB используйте внешние драйверы (ULN2003) или транзисторные ключи.

Как устроен семисегментный индикатор и из каких элементов он состоит

Основные элементы индикатора:

• Сегменты (A-G) – семь светящихся элементов, формирующих символы. В некоторых моделях добавляется восьмой сегмент – десятичная точка (DP), расположенная справа или слева.
• Корпус – пластиковая или стеклянная основа, защищающая внутренние элементы. Для светодиодных индикаторов часто используется прозрачный или матовый рассеиватель для равномерного свечения.

Типы семисегментных индикаторов различаются по технологии изготовления:

1. Светодиодные (LED) – самые распространённые, работают на прямом токе 5–20 мА при напряжении 1,8–3,3 В на сегмент. Требуют токоограничивающих резисторов (обычно 220–470 Ом).
2. Жидкокристаллические (LCD) – потребляют меньше энергии (единицы микроампер), но требуют подсветки для работы в темноте. Управляются переменным напряжением 3–5 В.
3. Вакуумно-люминесцентные (VFD) – яркие, с широким углом обзора, но сложнее в управлении (требуют высокого напряжения 12–50 В).

Для корректной работы индикатора необходимо учитывать его электрические параметры. Например, светодиодные модели с общим катодом подключаются к микроконтроллеру через резисторы, рассчитанные по формуле: R = (Vпит - VLED) / ILED, где Vпит – напряжение питания, VLED – падение напряжения на светодиоде (обычно 2 В), ILED – ток сегмента (10–20 мА). Превышение тока приводит к перегреву и выходу из строя.

Цвет свечения светодиодных индикаторов зависит от материала полупроводника:

• Красный – арсенид галлия-алюминия (AlGaAs), длина волны 620–645 нм.
• Зелёный – фосфид галлия (GaP), 520–550 нм.
• Синий/белый – нитрид галлия (GaN), 460–490 нм (белый получают с помощью люминофора).
• Жёлтый – комбинация красного и зелёного или специальные материалы (InGaN).

При выборе индикатора учитывайте условия эксплуатации. Для уличных устройств подходят модели с высокой яркостью (свыше 100 мкд) и широким температурным диапазоном (−40…+85 °C). В портативных устройствах предпочтительны маломощные LCD-индикаторы с низким энергопотреблением. Для промышленных применений рекомендуются VFD-индикаторы из-за устойчивости к вибрациям и долговечности (до 50 000 часов).

Какие символы можно отображать с помощью семисегментного кода

Семисегментный индикатор способен отображать цифры от 0 до 9 с высокой точностью, используя стандартные комбинации сегментов a–g. Например, цифра 8 задействует все семь сегментов, а 1 – только b и c. Помимо цифр, возможна индикация некоторых букв латинского алфавита: A, b, C, d, E, F, G, H, J, L, O, P, S, U, Y. Однако распознавание букв ограничено – многие из них выглядят идентично цифрам или другим символам (например, S совпадает с 5, а Z неотличима от 2).

Для расширения функциональности применяют модификации с дополнительными сегментами, например, 14-сегментные или 16-сегментные индикаторы, позволяющие отображать полный набор латинских и кириллических символов, а также знаки препинания (?, !, -, +, =). В классическом семисегментном варианте поддерживаются базовые математические операторы: + (сегменты a, b, g, e, d), — (сегмент g), = (сегменты g и d). Точность отображения зависит от физической реализации индикатора – некоторые модели допускают нестандартные комбинации для символов вроде @ или %, но их читаемость низкая.

При проектировании устройств на семисегментных индикаторах рекомендуется ограничиваться проверенными комбинациями: цифры, 6 букв (A, b, C, d, E, F) и 3–4 знака (-, _, °, ). Для отображения текста или сложных символов целесообразно использовать матричные дисплеи или многосегментные решения, так как семисегментный код оптимизирован для числовых данных и минимального набора служебных обозначений.

Принцип кодирования цифр от 0 до 9 в семисегментном формате

Семисегментный индикатор состоит из семи светодиодных сегментов, обозначенных латинскими буквами от A до G. Каждая цифра от 0 до 9 кодируется уникальной комбинацией включённых сегментов. Например, цифра 0 активирует сегменты A, B, C, D, E и F, оставляя G выключенным. Такая схема позволяет однозначно идентифицировать символ при минимальном количестве элементов.

Для кодирования используют двоичные или шестнадцатеричные представления, где каждый бит соответствует состоянию сегмента. Стандартная таблица кодировки выглядит так: 0x3F (0), 0x06 (1), 0x5B (2), 0x4F (3), 0x66 (4), 0x6D (5), 0x7D (6), 0x07 (7), 0x7F (8), 0x6F (9). Здесь младший бит управляет сегментом A, старший – G. Ошибка в одном бите приводит к некорректному отображению.

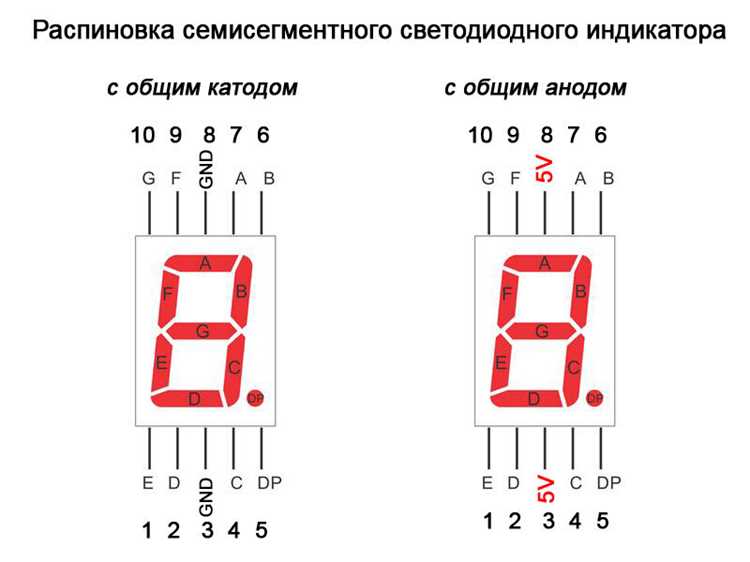

Сегменты расположены в виде восьмёрки: A – верхняя горизонталь, B и C – правые вертикали, D – нижняя горизонталь, E и F – левые вертикали, G – средняя горизонталь. Цифра 1 требует включения только B и C, а 7 – A, B и C. При проектировании схем важно учитывать полярность светодиодов: общий анод или катод определяет логику управления (активный высокий или низкий уровень).

Для декодирования сигналов применяют специализированные микросхемы, например, 74LS47 (для общего анода) или CD4511 (для общего катода). Эти чипы преобразуют двоично-десятичный код (BCD) в семисегментный, избавляя от необходимости ручного программирования. При отсутствии таких микросхем используют таблицы соответствия в микроконтроллерах, где каждому числу присваивается байт с маской сегментов.

Типичная ошибка – игнорирование токоограничивающих резисторов. Каждый сегмент потребляет 10–20 мА, поэтому при прямом подключении к микроконтроллеру без резисторов светодиоды выгорают. Рекомендуемое сопротивление рассчитывается по формуле: R = (Vcc − Vled) / Iled, где Vcc – напряжение питания, Vled – падение напряжения на светодиоде (обычно 1.8–2.2 В), Iled – ток сегмента.

Как формируется двоичный код для управления сегментами индикатора

Семисегментный индикатор состоит из семи светодиодных сегментов (a–g) и, часто, дополнительного восьмого (dp – десятичная точка). Для отображения цифры или символа каждому сегменту назначается бит в байте: младший бит (LSB) обычно соответствует сегменту a, старший (MSB) – dp. Например, для индикатора с общим катодом логическая единица (1) включает сегмент, ноль (0) – выключает. Стандартная кодировка для цифры «0» – 0b00111111 (0x3F), где активны сегменты a, b, c, d, e, f.

Формирование двоичного кода начинается с таблицы соответствия символов и состояний сегментов. Для цифр 0–9 и букв A–F (в шестнадцатеричном режиме) коды фиксированы, но могут варьироваться в зависимости от схемы подключения. Например, при общем аноде логика инвертируется: 0xC0 (0b11000000) отображает «0», так как сегменты включаются нулями. Рекомендуется использовать готовые таблицы кодировки, например, из даташитов контроллеров HD44780 или TM1637, чтобы избежать ошибок в разводке.

Для программного управления код формируется побитовыми операциями. Если сегменты подключены к порту микроконтроллера последовательно (например, a – бит 0, b – бит 1), достаточно записать байт в регистр порта. При нестандартном подключении (например, сегмент a на бите 3) применяют битовые маски: `PORT = (PORT & ~(1 << 3)) | (segment_a << 3)`. Для динамической индикации с несколькими разрядами коды передаются поочередно с частотой выше 50 Гц, чтобы избежать мерцания.

Оптимизация кода достигается использованием массивов констант. В C/C++ для микроконтроллеров AVR или STM32 массив `const uint8_t segCodes[16] = {0x3F, 0x06, 0x5B, …}` хранит готовые значения для цифр 0–F. Доступ к нужному символу осуществляется по индексу: `PORT = segCodes[digit]`. Для экономии памяти в 8-битных системах применяют упаковку двух 4-битных кодов в один байт, но это усложняет декодирование.

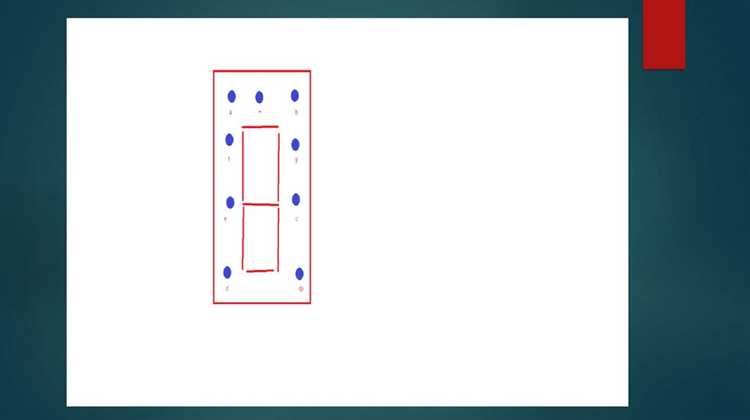

Примеры схем подключения семисегментных дисплеев к микроконтроллерам

Простейшая схема подключения одноразрядного семисегментного дисплеля с общим катодом к микроконтроллеру ATmega328P требует 7 GPIO-пинов для управления сегментами (A–G) и один пин для общего катода. Резисторы номиналом 220–470 Ом подключаются последовательно к каждому сегменту для ограничения тока до 5–10 мА. Пример кода на C: PORTD = 0x7E; зажигает цифру «3». Для дисплеев с общим анодом инвертируются логические уровни: PORTD = ~0x7E;. Такая схема подходит для маломощных проектов с низкой частотой обновления.

Мультиплексирование позволяет управлять несколькими разрядами через общие сегментные шины, сокращая количество используемых пинов. Например, четырехразрядный дисплей с общим катодом подключается к 7 пинам для сегментов и 4 пинам для катодов каждого разряда. Микроконтроллер STM32F103 поочередно активирует разряды с частотой 100–200 Гц, используя таймеры для генерации прерываний. Ток через сегменты увеличивается до 20–30 мА на разряд для сохранения яркости, а резисторы выбираются из расчета R = (V_CC – V_LED) / I_сегм, где V_LED ≈ 2 В.

Для снижения нагрузки на GPIO применяются сдвиговые регистры, например 74HC595. Один регистр управляет 8 сегментами (включая точку), а второй – разрядами дисплея. Микроконтроллер ESP8266 передает данные по SPI: тактовый сигнал (SCLK) на пин 14, данные (MOSI) на пин 13, защелка (RCLK) на пин 15. Пример инициализации: SPI.begin(); SPI.setClockDivider(SPI_CLOCK_DIV8);. Преимущество – экономия пинов (3 вместо 11 для 4 разрядов), но требуется дополнительная синхронизация при мультиплексировании.

В высоковольтных системах (например, автомобильных) используются специализированные драйверы типа ULN2003 или транзисторные сборки. ULN2003 содержит 7 Дарлингтоновских транзисторов с открытым коллектором, выдерживающих ток до 500 мА и напряжение до 50 В. Сегменты подключаются к выходам ULN2003, а входы – к GPIO микроконтроллера. Для управления общим анодом применяются PNP-транзисторы (например, BC557), подключенные к питанию 12 В. Резисторы в базе транзисторов рассчитываются по формуле R_б = (V_GPIO – V_BE) / I_б, где V_BE ≈ 0.7 В, а I_б = I_к / h_FE.

Типичные ошибки при декодировании семисегментного сигнала и их устранение

Дребезг контактов или шум на линиях питания искажает сигнал, вызывая ложные срабатывания сегментов. Это проявляется в мерцании или случайном включении неактивных сегментов. Для устранения применяют аппаратные фильтры (RC-цепочки с постоянной времени 10–50 мс) или программные задержки (дебаунс на 20–100 мс). В таблице ниже приведены рекомендуемые параметры фильтрации для разных типов помех:
