Цветные полосы на резисторах – это не декорация, а кодированная информация о номинале, допуске и температурном коэффициенте. Стандарт IEC 60062 определяет систему маркировки, где каждая полоса соответствует числу или множителю. Без знания этой системы невозможно точно подобрать компонент для схемы, особенно если речь идет о точных аналоговых цепях или высокочастотных устройствах.

Первые две или три полосы обозначают значащие цифры номинала. Например, комбинация коричневый-черный-красный (1-0-×100) дает сопротивление 1 кОм. Четвертая полоса – множитель: золотистый означает ×0,1, а серебристый – ×0,01. Пятая полоса, если она есть, указывает допуск: коричневый – ±1%, золотистый – ±5%. Шестая полоса встречается редко и обозначает температурный коэффициент сопротивления (ТКС) в ppm/°C.

Для расшифровки используйте таблицу соответствия цветов или онлайн-калькуляторы, но помните: цвета могут выцветать, а полосы – смещаться при пайке. Всегда проверяйте номинал мультиметром, если точность критична. В схемах с низким сопротивлением (менее 10 Ом) первая полоса может быть золотистой или серебристой, обозначая десятичную точку. Например, серебристый-красный-черный – это 0,22 Ом.

Ошибка в интерпретации полос приводит к неработоспособности устройства или его повреждению. Особое внимание уделяйте резисторам с пятью полосами – здесь первые три цифры значащие, а четвертая – множитель. Например, желтый-фиолетовый-черный-коричневый-красный расшифровывается как 470×10 Ом с допуском ±2%, то есть 4,7 кОм ±2%.

Какие типы резисторов используют цветовую маркировку

Для SMD-резисторов цветовая маркировка не характерна – их номиналы кодируются цифро-буквенными обозначениями (например, «473» = 47 кОм). Однако существуют исключения: проволочные резисторы большой мощности (5–20 Вт) с керамическим корпусом иногда маркируются цветными полосами по стандарту IEC 60062, но чаще – буквенно-цифровым кодом. Также цветовую кодировку можно встретить на высоковольтных резисторах (до 100 кВ), где полосы наносятся на стеклянный или эпоксидный корпус для обозначения номинала и рабочего напряжения.

Резисторы с нелинейными характеристиками (варисторы, термисторы) и подстроечные резисторы цветовую маркировку не используют. Для них применяются другие системы обозначений: например, термисторы маркируются кодом типа «NTC 10k» или цветными точками по специфическим стандартам производителя. При выборе резистора с цветовой маркировкой проверяйте соответствие количества полос типу компонента – 4 полосы характерны для углеродных резисторов с допуском ±5%, 5–6 полос – для прецизионных металлоплёночных с допуском до ±0,1% и ТКС ≤ 50 ppm/°C.

Как определить начало и направление чтения полос

Для резисторов с тремя полосами направление не критично, так как первые две обозначают номинал, а третья – множитель. Однако если одна из полос смещена к краю, считайте её первой. На SMD-резисторах маркировка начинается с левого края при горизонтальном расположении чипа, а цифры читаются слева направо.

В таблице ниже приведены характерные признаки начала чтения для разных типов резисторов:

Если резистор установлен на плате, проверьте расположение полос относительно других компонентов. Производители часто наносят маркировку так, чтобы первая полоса была обращена к началу монтажной цепи. При сомнениях используйте мультиметр: измерьте сопротивление и сравните с расшифрованными значениями при разных направлениях чтения.

Что означают первые две или три цветные полосы

Первые две или три полосы на резисторе кодируют его номинальное сопротивление. Система основана на цветовой маркировке, где каждый цвет соответствует цифре от 0 до 9. Для резисторов с четырьмя или пятью полосами первые две обозначают значащие цифры, а третья – множитель. У прецизионных резисторов с шестью полосами первые три – значащие цифры.

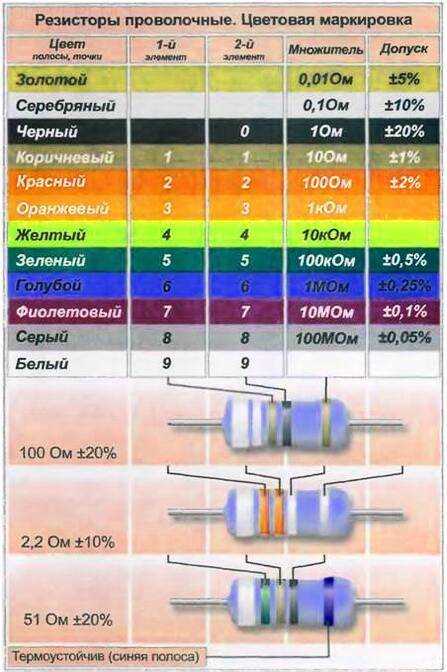

Цветовая кодировка строго регламентирована стандартом IEC 60062. Вот соответствие цветов и цифр:

• Чёрный – 0
• Коричневый – 1
• Красный – 2
• Оранжевый – 3
• Жёлтый – 4
• Зелёный – 5
• Синий – 6
• Фиолетовый – 7
• Серый – 8
• Белый – 9

Если первые две полосы, например, коричневая и чёрная, это означает «1» и «0» – то есть 10. Третья полоса определяет множитель. Коричневая полоса здесь умножает значение на 10¹ (10 Ом). Красная – на 10² (100 Ом), золотая – на 10^-1 (0,1 Ом).

Для резисторов с тремя значащими цифрами (пять или шесть полос) первые три полосы формируют число. Например, оранжевая, фиолетовая и зелёная – 3, 7 и 5, то есть 375. Четвёртая полоса задаёт множитель. Если она красная, сопротивление составит 375 × 10² = 37,5 кОм.

Ошибка в определении первой полосы критична. Начинайте чтение с полосы, расположенной ближе к краю резистора. Если расстояние между первой и второй полосой больше, чем между остальными, это дополнительный ориентир. На некоторых резисторах первая полоса шире других.

Золотая или серебряная полосы не могут быть первыми – они обозначают допуск или множитель. Если на резисторе три полосы, а четвёртая отсутствует, это резистор с допуском ±20%. Первые две полосы в таком случае – значащие цифры, третья – множитель.

Для быстрого расчёта используйте формулу: (первая цифра × 10 + вторая цифра) × множитель. Пример: жёлтая, фиолетовая, красная – (4 × 10 + 7) × 10² = 4700 Ом или 4,7 кОм. Для трёх значащих цифр: (первая × 100 + вторая × 10 + третья) × множитель.

Проверяйте результат с помощью мультиметра. Если сопротивление отличается от расчётного более чем на допуск (обычно ±5% или ±1%), резистор неисправен или маркировка прочитана неверно. Особое внимание уделяйте резисторам с близкими цветами: красный и оранжевый, синий и фиолетовый.

Как расшифровать множитель и допуск по цветам

Множитель в цветовой маркировке резисторов определяется третьей полосой (для 4-полосных) или четвертой (для 5- и 6-полосных). Каждый цвет соответствует степени числа 10: черный – 10⁰ (×1), коричневый – 10¹ (×10), красный – 10² (×100), оранжевый – 10³ (×1000), желтый – 10⁴ (×10 000), зеленый – 10⁵ (×100 000), синий – 10⁶ (×1 000 000), фиолетовый – 10⁷ (×10 000 000), серый – 10⁸ (×100 000 000), белый – 10⁹ (×1 000 000 000). Золотистый и серебристый используются только для множителей 10⁻¹ (×0,1) и 10⁻² (×0,01) соответственно.

Для расчета номинала множитель умножается на число, образованное первыми двумя (4-полосные) или тремя (5- и 6-полосные) полосами. Например, резистор с полосами желтый-фиолетовый-красный имеет номинал 47 × 10² = 4700 Ом (4,7 кОм). Если третья полоса золотистая, как в случае коричневый-черный-золотистый, результат будет 10 × 0,1 = 1 Ом.

Допуск указывает на максимальное отклонение реального сопротивления от номинального и кодируется последней полосой. Цвета допусков: коричневый – ±1%, красный – ±2%, золотистый – ±5%, серебристый – ±10%, отсутствие полосы – ±20%. В 5- и 6-полосных резисторах допуск может обозначаться фиолетовым (±0,1%), синим (±0,25%), зеленым (±0,5%) или оранжевым (±0,05%).

Пример: резистор с полосами коричневый-черный-оранжевый-золотистый имеет номинал 10 × 10³ = 10 кОм с допуском ±5%. Это означает, что реальное сопротивление может варьироваться от 9,5 кОм до 10,5 кОм. Для прецизионных схем выбирайте резисторы с допуском ±1% или меньше.

Ошибки при чтении множителя часто возникают из-за путаницы между черным (×1) и коричневым (×10). Черный цвет в третьей полосе означает отсутствие умножения, коричневый – увеличение на порядок. Серебристый и золотистый множители встречаются редко, но критичны для низкоомных резисторов (например, красный-красный-серебристый – 22 × 0,01 = 0,22 Ом).

В 6-полосных резисторах шестая полоса обозначает температурный коэффициент сопротивления (ТКС), но допуск остается на пятом месте. Например, желтый-фиолетовый-черный-коричневый-коричневый-красный расшифровывается как 470 × 10¹ = 4,7 кОм с допуском ±1% и ТКС 50 ppm/°C. Игнорирование ТКС допустимо, если стабильность при температурных колебаниях не критична.

Для быстрой проверки используйте онлайн-калькуляторы или таблицы соответствия, но запомните ключевые значения: золотистый допуск – ±5%, серебристый – ±10%, красный множитель – ×100. При отсутствии эталонного мультиметра эти данные помогут избежать грубых ошибок в сборке схем.

Примеры расшифровки резисторов с 4 и 5 полосами

Резисторы с 4 полосами – наиболее распространённый тип. Первые две полосы обозначают номинал, третья – множитель, четвёртая – допуск. Например, резистор с полосами жёлтая (4), фиолетовая (7), красная (×100), золотая (±5%) имеет сопротивление 47 × 100 = 4700 Ом (4,7 кОм) с допуском ±5%. Для быстрой проверки используйте таблицу цветов: чёрный – 0, коричневый – 1, красный – 2, оранжевый – 3, жёлтый – 4, зелёный – 5, синий – 6, фиолетовый – 7, серый – 8, белый – 9.

Расшифровка резистора с 5 полосами сложнее из-за дополнительной цифры. Первые три полосы – номинал, четвёртая – множитель, пятая – допуск. Пример: коричневая (1), чёрная (0), зелёная (5), оранжевая (×1000), коричневая (±1%) даёт 105 × 1000 = 105 000 Ом (105 кОм) с допуском ±1%. Обратите внимание на отличие от 4-полосных: третья полоса здесь – часть номинала, а не множитель.

• Резистор с полосами красная, красная, чёрная, золотая:
  • Номинал: 22 (красный, красный)
  • Множитель: ×1 (чёрный)
  • Допуск: ±5% (золотая)
  • Итог: 22 Ом ±5%
• Резистор с полосами синяя, серая, жёлтая, серебряная, красная:
  1. Номинал: 684 (синий, серый, жёлтый)
  2. Множитель: ×0,01 (серебряная)
  3. Допуск: ±2% (красная)
  4. Итог: 6,84 Ом ±2%

Частая ошибка – перепутать порядок полос. Начинайте с полосы, ближайшей к краю, или ищите зазор между третьей и четвёртой полосой (у 4-полосных) либо четвёртой и пятой (у 5-полосных). Если резистор установлен на плате, проверьте маркировку с обеих сторон: иногда полосы смещены. Для резисторов с допуском ±20% (отсутствующая полоса) номинал определяется только по первым трём цветам.

Для резисторов с 5 полосами и золотой/серебряной четвёртой полосой множитель будет дробным. Пример: коричневая, чёрная, чёрная, золотая, коричневая:

1. Номинал: 100
2. Множитель: ×0,1 (золотая)
3. Допуск: ±1%
4. Итог: 10 Ом ±1%

Золотая или серебряная полоса в позиции множителя снижает номинал в 10 или 100 раз соответственно.

Практические рекомендации:

• Используйте мультиметр для проверки расшифрованного значения – особенно при работе с резисторами, где допуск критичен.
• Для резисторов с 5 полосами и высокой точностью (±1% или ±0,5%) проверяйте третью цифру: ошибка в её определении приведёт к неверному номиналу.
• Запомните мнемонику для цветов: «Часто Каждый Красный Охотник Желает Знать, Где Сидит Фазан» (чёрный, коричневый, красный, оранжевый, жёлтый, зелёный, синий, фиолетовый, серый, белый).

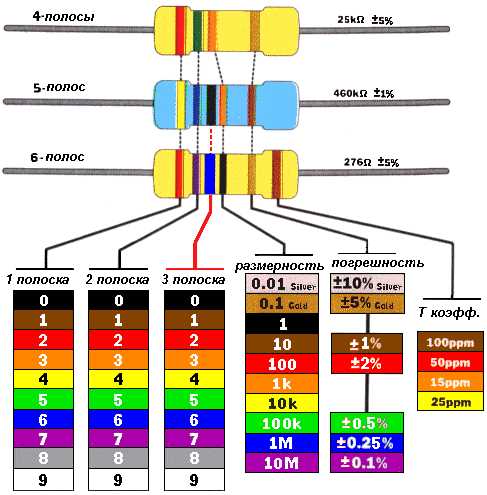

Как проверить правильность расшифровки мультиметром

Сравните показания с расшифрованным значением. Допустимое отклонение указано последней полосой: золотая (±5%), серебряная (±10%), отсутствие полосы (±20%). Например, резистор с номиналом 470 Ом ±5% должен показывать от 446,5 до 493,5 Ом. Если значение выходит за пределы, проверьте правильность расшифровки или целостность резистора.

Для точных измерений используйте относительный режим (REL) на мультиметре, если он есть. Подключите щупы к резистору, затем нажмите кнопку REL – прибор обнулит сопротивление проводов и контактов. Это критично для низкоомных резисторов (менее 10 Ом), где погрешность проводов может достигать 0,1–0,5 Ом.

При проверке резисторов в цепи отключите питание и разрядите конденсаторы. Параллельно подключенные элементы (даже выключенные) могут занижать показания. Если сопротивление близко к нулю – возможен обрыв или короткое замыкание. Для SMD-резисторов используйте щупы с тонкими наконечниками или пинцет-мультиметр.

Где найти таблицы соответствия цветов и значений

Официальные стандарты – первый источник. Международная электротехническая комиссия (IEC) публикует таблицы в документе IEC 60062, где приведены цветовые коды для резисторов с 3–6 полосами. Версию стандарта можно найти на сайте webstore.iec.ch в разделе «Resistor colour codes». Альтернатива – ГОСТ 28883-90, действующий в России, который дублирует международные нормы.

Производители компонентов размещают таблицы на своих сайтах. Например, у Vishay (vishay.com) в разделе «Technical Resources» есть интерактивный калькулятор и PDF-файлы с цветовыми кодами для резисторов, включая прецизионные серии. Компания Yageo (yageo.com) предоставляет аналогичные данные в технических спецификациях на каждую линейку продукции.

Специализированные справочники для инженеров содержат компактные таблицы. В книге «The Art of Electronics» (Horowitz & Hill) есть приложение с цветовыми кодами и примерами расшифровки. Аналогичные данные приведены в «Practical Electronics for Inventors» Пола Шерца. Оба издания доступны в электронном виде на платформах O’Reilly и Google Books.

Мобильные приложения интегрируют таблицы в удобный интерфейс. «Resistor Color Code» (Android) и «ElectroDroid» (iOS/Android) позволяют вводить цвета полос и получать значение сопротивления с допуском. Приложения работают офлайн, что полезно в лабораторных условиях. Для проверки точности используйте базу данных компонентов из приложений типа «Digi-Key» или «Mouser».

Онлайн-калькуляторы с визуальными подсказками ускоряют расшифровку. На сайте Digi-Key реализован инструмент, где можно выбрать количество полос и цвет каждой из них. Аналогичный функционал предлагает All About Circuits, где дополнительно приведены примеры для резисторов с 5 и 6 полосами.

Форумы и сообщества публикуют адаптированные таблицы. На Electronics StackExchange в теме «Resistor Color Codes» пользователи выкладывают PDF-файлы с цветовыми кодами для редких серий (например, резисторов с допуском 0.1%). На GitHub репозитории вроде electronics-cheat-sheet содержат Markdown-таблицы с кодами для быстрого копирования.

Учебные материалы технических вузов включают таблицы в методички. На сайтах МГТУ им. Баумана, СПбГЭТУ «ЛЭТИ» и НГТУ в разделах «Электротехника» или «Схемотехника» часто выкладывают конспекты с цветовыми кодами. Например, в лекциях по курсу «Электронные компоненты» НИУ МИЭТ приведена таблица с расшифровкой для резисторов мощностью от 0.125 до 5 Вт.
