Как называется отверстие в колонке

Отверстие в корпусе акустической колонки, через которое выходит воздух для улучшения воспроизведения низких частот, называется фазоинвертором или портом бас-рефлекса. Его конструкция и расположение напрямую влияют на частотную характеристику системы, особенно в диапазоне 30–150 Гц. Правильно спроектированный фазоинвертор снижает искажения на резонансных частотах и расширяет эффективный басовый отклик на 2–4 дБ по сравнению с закрытым корпусом.

Существует три основных типа фазоинверторов: цилиндрический (наиболее распространённый), щелевой (используется в компактных системах) и пассивный радиатор (альтернатива с подвижным элементом вместо отверстия). Диаметр и длина порта рассчитываются по формуле L = (c² × S) / (4π × V × f₀²), где L – длина, S – площадь сечения, V – объём корпуса, f₀ – резонансная частота динамика, c – скорость звука (343 м/с). Ошибка в расчётах на 10% приводит к появлению турбулентности и «бубнящего» звука на высокой громкости.

Для проверки работы фазоинвертора используйте тестовый сигнал на частоте настройки порта (обычно 30–60 Гц). При корректной работе воздух должен выходить равномерно, без свиста или хлопков. Если порт издаёт посторонние шумы, увеличьте его диаметр на 15–20% или скруглите края отверстия радиусом не менее 5 мм. В системах с высокой мощностью (>100 Вт) рекомендуется применять порты с внутренними рёбрами для снижения турбулентности.

В коммерческих колонках часто встречаются фирменные решения: Flowport (KEF) с профилированным каналом, Slipstream (JBL) с аэродинамической формой и Vortex (Bowers & Wilkins) с вихревым потоком. Эти технологии уменьшают сопротивление воздуха на 30–40%, что критично для сабвуферов с частотой среза ниже 40 Гц. При самостоятельном изготовлении корпуса избегайте острых углов в порте – они увеличивают шум на 6–8 дБ.

Какие термины используют для обозначения отверстия в колонке

В профессиональной и любительской аудиотехнике отверстие в корпусе акустической колонки чаще всего называют портом фазоинвертора. Этот термин подчеркивает его функцию: выравнивание фазы низкочастотных колебаний, генерируемых динамиком, за счет резонанса воздуха в трубе. Стандартные порты имеют цилиндрическую или щелевую форму, а их диаметр и длина рассчитываются по формуле f_b = c / (2π√(V_bL_v/S_v)), где f_b – частота настройки, V_b – объем корпуса, L_v – длина порта, S_v – его площадь сечения. Для колонок с объемом 30–50 литров оптимальный диаметр порта составляет 50–75 мм.

В англоязычной литературе и документации производителей встречается термин bass reflex port (порт бас-рефлекса). Он акцентирует внимание на принципе работы: отражение низких частот обратно в помещение, что увеличивает эффективность излучения на 3–6 дБ в диапазоне 40–100 Гц. Некоторые бренды, например JBL или Klipsch, используют собственные названия, такие как Slipstream или Tractrix, но они относятся к патентованным конструкциям портов с нелинейной геометрией для снижения турбулентности воздуха.

Реже применяются термины акустический лабиринт или пассивный радиатор, хотя они обозначают альтернативные решения. Лабиринт – это изогнутый канал внутри корпуса, увеличивающий путь звуковой волны, а пассивный радиатор – мембрана без катушки, вибрирующая под давлением воздуха. Оба варианта исключают классическое отверстие, но выполняют аналогичную задачу: расширение АЧХ в низкочастотной области. Для порта фазоинвертора критичен зазор между его краем и стенкой корпуса – минимальное расстояние должно быть не менее 1,5 диаметров порта, чтобы избежать свиста на высоких уровнях громкости.

В самодельных конструкциях и форумах аудиофилов распространен сленговый термин дырка или туннель, но он не отражает техническую сущность. При проектировании порта важно учитывать материал корпуса: в деревянных колонках толщина стенки у отверстия должна быть не менее 18–20 мм, чтобы предотвратить резонансные призвуки. Для пластиковых корпусов рекомендуется использовать армирующие вставки или увеличивать толщину до 25 мм. Программы моделирования, такие как WinISD или BassBox Pro, позволяют точно рассчитать параметры порта с учетом объема корпуса и характеристик динамика.

Зачем в акустических системах делают специальные прорези или трубки

Конструкция фазоинвертора зависит от параметров динамика и корпуса. Основные типы:

• Прорезь (пассивный радиатор) – щель в передней или задней панели, часто с регулируемой площадью. Применяется в компактных системах, где трубка не помещается. Требует точного расчета длины и ширины для избежания резонансов на частотах 200–500 Гц.
• Трубка (портал) – цилиндрический или прямоугольный канал, настроенный на частоту на 5–15% ниже резонансной частоты динамика (Fs). Стандартный диаметр – 50–100 мм, длина варьируется от 5 до 30 см. Материал – пластик, металл или дерево с гладкими стенками для минимизации турбулентности.

Настройка фазоинвертора критична для качества звука. Неправильно подобранные параметры приводят к «бубнящему» басу или провалам на определенных частотах. Для расчета используют формулу:

L = (c² * S) / (4 * π² * f³ * V) - 0.825 * √S

где L – длина трубки, S – площадь ее сечения, V – объем корпуса, f – целевая частота настройки, c – скорость звука (343 м/с). Для упрощения применяют онлайн-калькуляторы (например, WinISD) или программное обеспечение типа Speaker Workshop.

Практическая польза фазоинвертора заметна в системах с динамиками малого диаметра (до 8 дюймов). Например, в сабвуферах с 6,5″ динамиком трубка длиной 15 см и диаметром 60 мм позволяет получить ровный бас до 40 Гц вместо 60–70 Гц в закрытом корпусе. Однако на частотах выше 150–200 Гц фазоинвертор теряет эффективность, поэтому в полнодиапазонных колонках его комбинируют с фильтрами нижних частот (ФНЧ) на 80–120 Гц.

При самостоятельном изготовлении фазоинвертора избегайте распространенных ошибок:

1. Не используйте трубки с шероховатыми стенками – это увеличивает сопротивление воздуха и порождает паразитные шумы.
2. Не размещайте выходное отверстие близко к углам корпуса – это вызывает стоячие волны и искажения.
3. Не пренебрегайте герметичностью: утечки воздуха через щели сводят на нет все преимущества фазоинвертора.
4. Для трубок диаметром свыше 100 мм используйте внутренние перегородки, чтобы предотвратить резонанс Гельмгольца.

Как отличить фазоинвертор от пассивного излучателя по внешнему виду

Фазоинвертор выглядит как отверстие в корпусе колонки, часто круглой или прямоугольной формы, с ровными краями. Оно может быть выполнено в виде:

• Прямой трубы, выступающей наружу или утопленной внутрь корпуса;
• Сложного лабиринта с изгибами (редко, но встречается в дорогих моделях);
• Щелевого отверстия, расположенного на передней, задней или боковой панели.

Диаметр отверстия обычно составляет 3–10 см, а длина трубы варьируется от 5 до 30 см в зависимости от расчётной частоты настройки. Внутри фазоинвертора нет подвижных частей – только воздух, резонирующий на определённой частоте.

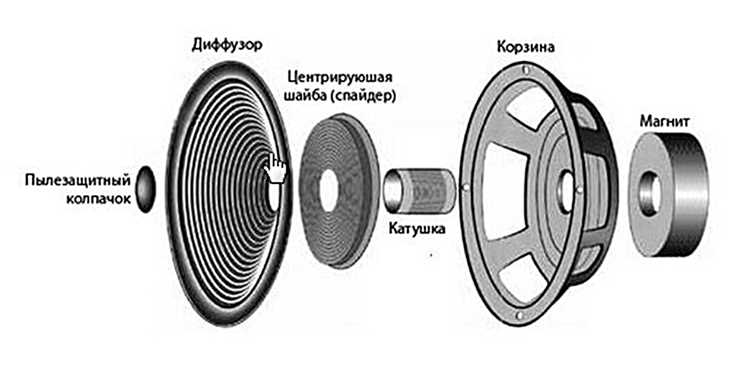

Пассивный излучатель (ПИ) внешне напоминает динамик без магнитной системы и катушки. Его ключевые признаки:

• Наличие диффузора – обычно круглого или овального, изготовленного из бумаги, полипропилена или композитных материалов;
• Подвес (гофр) по краю диффузора, часто выполненный из резины или вспененного материала;
• Центральная пылезащитная крышка (как у обычного динамика), но без отверстий для катушки;
• Крепление к корпусу через металлический или пластиковый фланец.

Размеры ПИ сопоставимы с размерами основного низкочастотного динамика в системе – от 10 до 30 см в диаметре. В отличие от фазоинвертора, пассивный излучатель всегда виден как отдельный элемент, а не просто отверстие.

Ещё один надёжный способ отличить – проверить наличие воздушного потока. Если поднести руку к фазоинвертору на работающей колонке, можно ощутить сильный поток воздуха, особенно на низких частотах. У пассивного излучателя поток будет слабее, так как диффузор движется медленнее и не создаёт такого давления.

Материал корпуса также может дать подсказку. Фазоинверторы часто интегрированы в стенки колонки без дополнительных элементов, тогда как пассивные излучатели требуют жёсткого крепления и герметизации. Если на панели видна резиновая прокладка или металлические винты по периметру – это ПИ.

В некоторых моделях производители комбинируют оба решения, но даже тогда их легко различить: фазоинвертор останется трубой или отверстием, а пассивный излучатель – подвижной мембраной. Например, в колонках Klipsch RP-8000F фазоинвертор расположен на передней панели в виде двух труб, а пассивный излучатель – отдельный диффузор снизу.

Обратите внимание на частотные характеристики. Фазоинверторы настраиваются на фиксированную частоту (обычно 30–60 Гц) и работают как резонатор, усиливая определённый диапазон. Пассивные излучатели более гибкие: их резонансная частота зависит от массы диффузора и жёсткости подвеса, что позволяет настраивать систему на более широкий диапазон.

Если сомнения остаются, изучите документацию к колонке. Производители всегда указывают тип акустического оформления: «ported» (фазоинверторный) или «passive radiator» (с пассивным излучателем). В крайнем случае – загляните внутрь корпуса через фазоинвертор: если видна труба без мембраны – это фазоинвертор, если диффузор – пассивный излучатель.

Где расположено отверстие в разных моделях колонок

В большинстве полнодиапазонных колонок фазоинверторное отверстие размещают на передней панели, ниже или выше динамика. Такая компоновка характерна для моделей формата «книжная полка», например, Klipsch RP-600M или JBL 305P MkII. Расположение на фронтальной стороне упрощает интеграцию в домашние аудиосистемы и минимизирует влияние стен на частотную характеристику. Диаметр отверстия варьируется от 35 до 70 мм в зависимости от объема корпуса и расчетной частоты настройки.

В напольных колонках отверстие часто переносят на заднюю панель. Примеры: Dali Oberon 5, Elac Debut F6.2. Это решение позволяет увеличить длину фазоинверторного туннеля без ущерба для компактности корпуса, улучшая воспроизведение низких частот. Однако требует соблюдения минимального расстояния от стены – не менее 30–50 см, иначе бас становится гулким. В некоторых моделях, как SVS PB-1000 Pro, отверстие дублируют на обеих панелях для симметрии акустического излучения.

В сабвуферах расположение фазоинвертора зависит от конструкции. В моделях с фронтальным излучением (REL T/5x, Bowers & Wilkins ASW610) отверстие находится рядом с низкочастотным динамиком, часто в виде щелевого порта. Это снижает турбулентность воздуха на высоких уровнях громкости. В сабвуферах с радиальным излучением (Klipsch R-12SW) порты размещают по бокам или сверху, что позволяет встраивать их в мебель без потери эффективности.

В портативных Bluetooth-колонках отверстие часто интегрируют в нижнюю часть корпуса или боковые грани. Примеры: Bose SoundLink Revolve+, Marshall Stanmore II. Такое решение продиктовано необходимостью защиты от пыли и влаги, а также ограниченным внутренним объемом. Диаметр портов здесь редко превышает 20–25 мм, а настройка смещена в область 80–120 Гц для компенсации малых габаритов.

В профессиональных мониторах студийного типа (Adam Audio T5V, Genelec 8030C) фазоинверторные отверстия располагают на передней панели, но с точным расчетом на минимальные фазовые искажения. В моделях с коаксиальными динамиками (KEF LS50 Meta) порты могут быть скрыты за декоративной решеткой или выполнены в виде акустического лабиринта. Для таких систем критически важна калибровка с учетом положения колонки относительно рабочей зоны – даже небольшой наклон способен сместить резонансную частоту на 5–10 Гц.

Как проверить, работает ли фазоинвертор в вашей акустике

Для проверки работоспособности используйте тестовый сигнал на частоте настройки фазоинвертора – обычно это 30–60 Гц (уточните в документации к колонке). Подайте синусоидальный сигнал с генератора или воспроизведите трек с монотонным басом (например, тестовые записи с сайтов типа AudioCheck). Приложите ладонь к отверстию: если фазоинвертор работает, вы почувствуете заметный поток воздуха. Отсутствие движения или слабое дуновение указывает на проблему.

• Измерьте частоту резонанса туннеля с помощью микрофона и ПО для анализа спектра (например, Room EQ Wizard). Правильно настроенный фазоинвертор должен давать пик на графике АЧХ в заявленном диапазоне. Если пик смещен или отсутствует, проверьте:
1. Длину туннеля – даже небольшое отклонение от расчетной (обычно ±5 мм) критично.
2. Герметичность корпуса – утечки воздуха через щели снижают эффективность.
3. Состояние динамика – разорванный подвес или деформированный диффузор нарушают работу системы.

Для быстрой проверки без оборудования воспользуйтесь методом «свечи»: зажгите свечу и поднесите к фазоинвертору на расстояние 5–10 см. При воспроизведении басов пламя должно заметно колебаться. Если реакции нет, попробуйте увеличить громкость до 70–80% от максимума. Стабильное пламя при высоком уровне сигнала подтверждает неисправность. В таком случае потребуется разборка колонки и проверка внутренних элементов.

Какие проблемы возникают при засорении или повреждении отверстия

Повреждение отверстия – трещины, сколы или деформация кромок – нарушает аэродинамику потока воздуха, создавая турбулентность. Даже микротрещины длиной 2–3 мм генерируют паразитные призвуки на частотах 80–150 Гц, которые прослушиваются как дребезжание или свист при высокой громкости. В системах с низким импедансом (4 Ом) такие дефекты дополнительно увеличивают нагрузку на усилитель, вызывая его перегрев на 10–15% при длительной работе. Особенно критично это для сабвуферов, где поврежденное отверстие может привести к выходу из строя катушки динамика из-за неравномерного охлаждения.

Засорение поролонового или сетчатого фильтра в отверстии накапливает влагу, что провоцирует рост плесени. Грибковые колонии не только ухудшают звук, но и выделяют споры, способные повредить диффузор динамика. В условиях повышенной влажности (выше 60%) этот процесс ускоряется в 3–5 раз. Для профилактики рекомендуется ежемесячно продувать отверстие сжатым воздухом под давлением 2–3 бар, избегая прямого контакта с фильтром, чтобы не деформировать его структуру.

Неправильная установка колонки – например, размещение фазоинвертора вплотную к стене или мебели – блокирует отток воздуха, что эквивалентно частичному засорению. Расстояние от отверстия до препятствия должно быть не менее 15–20 см для колонок объемом до 50 литров и 30–40 см для систем свыше 100 литров. Игнорирование этого требования приводит к эффекту «стоячей волны», когда басовые частоты суммируются с отраженными, создавая пики на 40–80 Гц с амплитудой до +8 дБ. Это искажает звук даже при исправном отверстии.

При механическом повреждении отверстия (например, после удара) восстановить исходные характеристики можно только заменой корпуса или установкой ремонтного кольца из АБС-пластика толщиной 3–5 мм. Использование герметиков или клея на основе цианоакрилата недопустимо: они изменяют жесткость конструкции, что смещает резонансную частоту на 5–10 Гц. Для временного решения допускается установка сетки с ячейкой 0,5–1 мм, но это снижает КПД системы на 5–7%. В профессиональных студиях при повреждении фазоинвертора колонку отправляют на перекалибровку с помощью анализатора импеданса.
