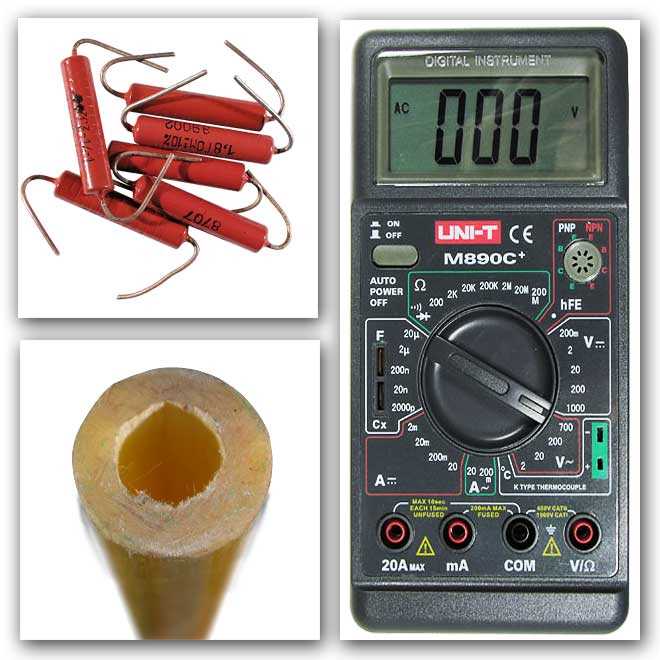

Как сделать киловольтметр постоянного напряжения

Измерение высоких напряжений постоянного тока (от 1 кВ и выше) требует специализированного оборудования. Промышленные киловольтметры стоят от 15 000 до 50 000 рублей, но их функционал часто избыточен для любительских задач. Самодельный прибор на базе делителя напряжения и микроконтроллера обойдётся в 1 500–3 000 рублей, обеспечивая точность ±2% в диапазоне до 30 кВ. Основные компоненты: резистивный делитель с коэффициентом 1:1000, операционный усилитель с высоким входным сопротивлением (например, LMC6001) и АЦП микроконтроллера (рекомендуется STM32F103 или ATmega328).

Ключевая проблема при сборке – обеспечение безопасности и стабильности измерений. Резисторы делителя должны быть высоковольтными (рабочее напряжение не менее 1,5× от максимального измеряемого), с допуском 1% и мощностью рассеивания от 2 Вт. Оптимальный выбор – керамические резисторы серии HVC (например, HVC10-10MΩ), соединённые последовательно для равномерного распределения напряжения. Паразитная ёмкость монтажа искажает показания на частотах выше 100 Гц, поэтому плату делителя следует выполнять на фторопластовой основе с минимальными зазорами между дорожками.

Для калибровки потребуется эталонный источник напряжения (например, Fluke 5520A) или самодельный генератор на базе DC-DC преобразователя с обратной связью. Погрешность вносит температурный дрейф резисторов, поэтому в схему вводят термокомпенсацию с помощью термистора NTC 10kΩ. Программная часть должна включать фильтрацию сигнала (скользящее среднее по 16 выборкам) и коррекцию нелинейности делителя. Готовый прибор тестируют на напряжениях 5 кВ, 10 кВ и 20 кВ, сравнивая показания с образцовым киловольтметром.

Выбор компонентов для высоковольтного делителя напряжения

Основу делителя составляют резисторы с высоким рабочим напряжением. Для измерений до 10 кВ подойдут резисторы типа HVR-37 (500 МОм, 10 кВ) или Caddock MG815 (1 ГОм, 15 кВ). При напряжении свыше 20 кВ используйте Ohmite HSC102 (10 ГОм, 30 кВ) или специализированные высоковольтные сборки, например, Vishay HSC100 с керамическим корпусом. Избегайте композитных резисторов – их нестабильность при импульсных нагрузках искажает показания.

Температурный коэффициент сопротивления (ТКС) критичен для точности. Резисторы с ТКС ±50 ppm/°C (например, Vishay PR03000203504JAC00) минимизируют дрейф при нагреве. Для прецизионных измерений выбирайте ±10 ppm/°C (Caddock USF340), но учитывайте их высокую стоимость. Компенсировать температурную зависимость можно параллельным включением резисторов с противоположным ТКС.

Мощность резисторов рассчитывайте по формуле P = U² / R, где U – максимальное напряжение на резисторе. Для делителя 1:1000 на 30 кВ нижнее плечо (30 В) потребует резистор мощностью 0,1 Вт, верхнее (29,97 кВ) – не менее 9 Вт. Используйте проволочные резисторы (Ohmite TA) или керамические (Arcol HS50) для рассеивания тепла. При мощности свыше 5 Вт предусмотрите радиаторы или принудительное охлаждение.

Изоляционные материалы должны выдерживать напряжение с запасом. Для печатных плат используйте FR-4 с толщиной 2,4 мм и зазорами между дорожками не менее 10 мм/кВ. Альтернатива – платы из полиимида (Kapton) или стеклотекстолита с фторопластовым покрытием. Монтаж резисторов выполняйте на керамических стойках (Al2O3) или стеклянных изоляторах. Избегайте пластиковых креплений – они деградируют под действием коронного разряда.

Паразитная ёмкость делителя искажает переходные процессы. Для частот до 1 кГц достаточно резисторов с собственной ёмкостью <1 пФ (Caddock TF020N). При измерении импульсных напряжений (до 1 МГц) используйте безындуктивные резисторы (Vishay Sfernice RCH) и экранируйте делитель заземлённым металлическим кожухом. Расстояние между резисторами верхнего плеча должно быть не менее 5 мм для снижения взаимной ёмкости.

Стабильность делителя зависит от влажности. Резисторы с силиконовым покрытием (Ohmite HVC) или герметичные металлостеклянные корпуса (Vishay HSC) защищают от влаги. Для работы в условиях высокой влажности (>80%) применяйте керамические резисторы с глазурью (Koa Speer RK73H). Избегайте углеродных плёночных резисторов – их сопротивление меняется на 5–10% при увлажнении.

Калибровка делителя требует эталонных резисторов с погрешностью ±0,1%. Используйте Vishay VHP202Z (1 ГОм, 0,01%) или Caddock USF200 (100 МОм, 0,005%). Для проверки коэффициента деления подключите делитель к источнику постоянного напряжения (например, Spellman SL10) и измерьте выходное напряжение мультиметром Keysight 34465A. Повторяйте калибровку каждые 6 месяцев при эксплуатации в лабораторных условиях.

Защита от перенапряжений обязательна. Параллельно верхнему плечу установите варисторы TDK EPCOS S20K300 (30 кВ) или газовые разрядники Bourns 2038-15-SM-RPLF (15 кВ). Для ограничения тока короткого замыкания последовательно с делителем включите предохранитель Littelfuse 0451005.MRL (5 А, 600 В). При работе с импульсными источниками добавьте демпфирующие RC-цепочки (10 Ом + 1 нФ) для подавления колебаний.

Расчет номиналов резисторов с учетом максимального измеряемого напряжения

Для измерения напряжения до 10 кВ постоянного тока используйте делитель напряжения на основе резисторов с общим сопротивлением не менее 10 МОм. При токе через измерительную головку 50 мкА (стандартный микроамперметр на 100 мкА) расчет ведется по формуле: Rобщ = Uмакс / Iизм. Для 10 кВ и 50 мкА Rобщ = 200 МОм. Разделите это значение на два резистора: R1 (верхний) = 180 МОм, R2 (нижний) = 20 МОм. R2 подбирается так, чтобы на нем падало напряжение, соответствующее пределу измерения головки (например, 1 В для 100 мкА).

Для калибровки подключите эталонный источник напряжения (например, 1 кВ) и откорректируйте R2 подстроечным резистором на 1–5 МОм, добиваясь точного показания на шкале. При измерении напряжений выше 5 кВ используйте последовательное соединение резисторов R1 с равными номиналами (например, 4×45 МОм), чтобы распределить напряжение и исключить локальный перегрев. Проверяйте температурный дрейф: при нагреве резисторов на 20°C сопротивление может измениться на 0,1–0,5%, что критично для высоковольтных измерений.

Подбор и проверка изоляционных материалов для безопасной сборки

Для работы с напряжениями свыше 1 кВ используйте материалы с диэлектрической прочностью не менее 20 кВ/мм. Оптимальные варианты:

• Фторопласт-4 (PTFE) – 40–60 кВ/мм, рабочая температура до +260°C, химически инертен.
• Полиимид (Kapton) – 22–30 кВ/мм, устойчив к радиации, применяется в тонких слоях (0,05–0,25 мм).
• Стеклотекстолит СТЭФ – 15–25 кВ/мм, механически прочен, подходит для несущих конструкций.
• Эпоксидные компаунды (например, ЭД-20 с наполнителем) – 20–35 кВ/мм, заливаются в формы для герметизации.

Избегайте ПВХ и полиэтилена – их диэлектрическая прочность падает при нагреве выше +70°C. Для крепежа применяйте керамические или фторопластовые втулки, винты из нержавеющей стали с изолирующими шайбами (толщина ≥2 мм).

Проверку изоляции проводите мегомметром на 2,5–5 кВ в два этапа: сначала при комнатной температуре (сопротивление ≥10 ГОм), затем после прогрева до +80°C (допустимо снижение до 1 ГОм). Для динамической проверки используйте высоковольтный источник с ограничением тока утечки до 1 мА – при подаче 1,2×рабочего напряжения в течение 1 минуты не должно быть пробоев или искрения. Зазоры между токоведущими частями рассчитывайте по формуле: d (мм) = U (кВ) × 1,5, где U – максимальное рабочее напряжение. Для 10 кВ минимальный зазор – 15 мм.

Сборка и калибровка аналогового или цифрового индикатора

Для аналогового индикатора выберите микроамперметр с током полного отклонения 50–200 мкА и внутренним сопротивлением 1–5 кОм. Подключите его последовательно с прецизионным резистором (например, 10 МОм для диапазона 0–10 кВ), рассчитанным по формуле: R = U_max / I_полн – R_внутр. Используйте провода сечением не менее 0,5 мм² с изоляцией на 1,5U_max, избегая параллельных трасс, чтобы минимизировать утечки. При пайке применяйте флюс без остатков (например, канифоль) и прогревайте контакты не дольше 3 секунд, чтобы не повредить обмотку прибора.

Цифровой индикатор требует АЦП с разрешением не менее 12 бит (например, ADS1115) и входным сопротивлением >1 ГОм. Подключите делитель напряжения на резисторах с допуском 0,1% (например, 1 ГОм + 1 МОм для диапазона 0–1 кВ), обеспечив экранирование сигнальных проводов оплеткой, заземленной в одной точке. Для защиты от перенапряжений установите стабилитроны на 5,1 В (1N4733A) параллельно входу АЦП и варистор на 470 В (S14K471) на входе делителя. Питание схемы организуйте через изолированный DC-DC преобразователь (например, B0505S-1W) с развязкой не менее 3 кВ.

Калибровку аналогового индикатора проводите эталонным источником напряжения (например, Fluke 5520A) или самодельным на базе LT3045 с погрешностью <0,1%. Подавайте напряжение ступенями по 10% шкалы, фиксируя показания прибора и корректируя резистор делителя. Для компенсации нелинейности используйте подстроечный резистор 10 кОм в цепи обратной связи, добиваясь совпадения показаний на 20%, 50% и 80% шкалы. Записывайте значения в таблицу для последующей коррекции в ПО или механической подстройки шкалы.

Цифровой индикатор калибруйте через двухточечную линеаризацию. Подайте на вход 0 В и максимальное напряжение диапазона, измерьте коды АЦП и рассчитайте коэффициенты по формуле: U_изм = (ADC_code – ADC_0) * (U_max – U_0) / (ADC_max – ADC_0) + U_0. Для повышения точности используйте метод наименьших квадратов по 5–7 точкам. Внесите поправки в прошивку микроконтроллера (например, через массив коэффициентов в EEPROM) или реализуйте аппаратную коррекцию с помощью операционного усилителя (например, OPA192) в цепи обратной связи делителя.

После калибровки проверьте стабильность показаний при изменении температуры (диапазон 10–40°C) и влажности (30–80%). Для аналоговых приборов используйте термокомпенсирующие резисторы (например, NTC 10 кОм) в цепи делителя, для цифровых – термостабильные компоненты (резисторы с ТКС <25 ppm/°C, конденсаторы C0G). Повторите калибровку через 24 часа после сборки, чтобы учесть дрейф параметров. Храните эталонные данные в документации прибора для периодической поверки.

Монтаж схемы на печатной плате с учетом высоковольтной изоляции

Для работы с напряжениями свыше 1 кВ печатная плата должна иметь зазоры между токоведущими дорожками не менее 2 мм на каждые 1 кВ рабочего напряжения. При проектировании используйте фрезеровку пазов шириной 3–5 мм между высоковольтными и низковольтными участками, заполняя их эпоксидным компаундом с диэлектрической прочностью ≥20 кВ/мм. Материал основания – стеклотекстолит FR-4 толщиной 1,6 мм с двусторонним фольгированием, покрытый лаком UR-511 или аналогом для дополнительной защиты от поверхностных пробоев.

Пайку высоковольтных соединений проводите припоем ПОС-61 с флюсом ЛТИ-120, удаляя остатки спирто-бензиновой смесью. После монтажа обработайте плату изопропиловым спиртом и нанесите два слоя лака ХС-928 с промежуточной сушкой при 60°C в течение 2 часов. Для проверки изоляции используйте мегомметр на 5 кВ, контролируя сопротивление между высоковольтными и низковольтными участками – оно должно быть ≥10 ГОм при влажности ≤60%.

Вводы высокого напряжения выполняйте через проходные изоляторы ИП-6/400 или аналоги с резьбовым креплением. Проводники сечением ≥1,5 мм² заводите через отверстия в плате, фиксируя эпоксидной смолой ЭД-20 с наполнителем из кварцевого песка. Заземляющий контур прокладывайте отдельной шиной шириной ≥5 мм, соединяя с корпусом прибора через винт М4 с пружинной шайбой. Избегайте образования замкнутых контуров в низковольтных цепях, чтобы исключить наводки от высоковольтных импульсов.

Тестирование прибора на низких напряжениях перед подключением к киловольтам

Первичная проверка киловольтметра на напряжениях до 50 В исключает риск повреждения схемы при ошибках монтажа. Используйте регулируемый источник постоянного тока с диапазоном 0–50 В и точностью не хуже 0,1%. Подключите прибор через токоограничивающий резистор 10 кОм для защиты от случайных коротких замыканий. Записывайте показания мультиметра (эталон) и киловольтметра при шаге 5 В, сравнивая отклонения.

Ключевые параметры для контроля:

• Линейность шкалы: отклонение не должно превышать ±2% от измеренного значения.
• Гистерезис: при плавном повышении и снижении напряжения разница показаний не более 0,5%.
• Температурная стабильность: после 10 минут работы при 25°C дрейф не выше 0,3% на 1°C.

Для проверки входного сопротивления подайте 10 В и измерьте ток через входные цепи. Рассчитайте сопротивление по закону Ома: R = U/I. Ожидаемое значение – не менее 10 МОм. Если результат ниже, проверьте утечки в делителях напряжения или изоляцию печатной платы.

Используйте осциллограф для контроля формы сигнала на выходе делителя. При подаче постоянного напряжения 20 В на экране должна наблюдаться прямая линия без пульсаций. Амплитуда шумов не должна превышать 50 мВ (пик-пик). При наличии колебаний проверьте фильтрующие конденсаторы и экранирование проводов.

Проверка на помехоустойчивость проводится при включенном рядом источнике импульсных помех (например, реле или ШИМ-регулятор). Подайте 30 В на вход и зафиксируйте изменения показаний. Допустимое отклонение – не более 1% от номинала. Если прибор реагирует на помехи, добавьте ферритовые кольца на входные провода или увеличьте емкость фильтрующих конденсаторов до 1 мкФ.

После успешного тестирования на 50 В повторите процедуру на диапазоне 100–200 В. Используйте высоковольтный источник с гальванической развязкой и заземлением. Шаг измерений увеличьте до 20 В. Особое внимание уделите тепловому режиму: при длительной работе (30 минут) температура корпуса делителя не должна превышать 40°C. Превышение указывает на неверный расчет мощности резисторов.

Зафиксируйте все результаты в таблице с колонками: «Напряжение эталонное (В)», «Показания прибора (В)», «Отклонение (%)», «Примечания». При отклонениях свыше 3% перепроверьте номиналы резисторов делителя, качество пайки и отсутствие паразитных емкостей. Только после подтверждения стабильности на низких напряжениях переходите к тестам на киловольты.

Защитa от перенапряжений и меры предосторожности при эксплуатации

При работе с киловольтметром постоянного тока напряжение свыше 1 кВ требует установки защитных элементов, предотвращающих пробой изоляции и повреждение схемы. Основным компонентом защиты служат варисторы на основе оксида цинка (например, серии MOV-14D или аналоги), рассчитанные на напряжение срабатывания на 20–30% выше максимального измеряемого значения. Для киловольтметра на 10 кВ подойдет варистор с классификационным напряжением 12–15 кВ, подключенный параллельно входным клеммам. Дополнительно используйте газовые разрядники (например, 2020-15 или аналоги) с напряжением пробоя 1,5–2 кВ для защиты от импульсных перенапряжений.

Изоляция проводников и компонентов должна выдерживать не менее чем двукратное рабочее напряжение. Для монтажа используйте провода с силиконовой изоляцией сечением не менее 1,5 мм² и испытательным напряжением 20 кВ (например, марки ПВКВ-20). Расстояние между токоведущими частями и заземленными элементами корпуса должно составлять не менее 10 мм на каждый киловольт рабочего напряжения. При сборке избегайте острых углов и заусенцев на проводниках – они провоцируют коронный разряд, искажающий показания и разрушающий изоляцию.

Перед первым включением проверьте схему мегомметром на 2,5 кВ: сопротивление изоляции между входными цепями и корпусом должно быть не менее 100 МОм. Используйте только экранированные кабели для подключения к источнику высокого напряжения, а экран заземляйте через резистор 1 МОм для стекания статического заряда. Входные цепи обязательно шунтируйте высоковольтным диодом (например, 1N4007 в обратном включении) для защиты от обратной полярности, способной вывести из строя делитель напряжения.

Эксплуатация киловольтметра допускается только в сухих помещениях с относительной влажностью не выше 60%. При работе с напряжением свыше 5 кВ используйте изолирующие перчатки класса 00 (испытательное напряжение 2,5 кВ) и диэлектрический коврик. Запрещается касаться прибора и подключенных цепей во время измерений – даже при наличии защитных элементов остаточный заряд на конденсаторах может сохраняться часами. После отключения питания разряжайте накопительные конденсаторы через резистор 10 кОм мощностью не менее 5 Вт.

Для предотвращения электромагнитных наводок размещайте киловольтметр на расстоянии не менее 0,5 м от источников сильных полей (трансформаторов, импульсных блоков питания). Входные цепи экранируйте металлической сеткой с ячейкой не более 5 мм, соединенной с общим проводом схемы. При измерениях в цепях с индуктивной нагрузкой (например, катушки Тесла) параллельно входу подключайте RC-цепочку (10 кОм + 1 нФ) для подавления высокочастотных колебаний, способных вызвать ложные срабатывания защиты.

Регулярно проверяйте состояние изоляции и защитных элементов: варисторы теряют свои свойства после 5–7 срабатываний, а газовые разрядники требуют замены при визуальном почернении электродов. Храните прибор в чехле из антистатического материала, исключающего накопление пыли на высоковольтных компонентах. При обнаружении трещин на изоляции или следов коронного разряда немедленно прекратите эксплуатацию и проведите ревизию схемы с заменой поврежденных элементов.

Доработка корпуса и маркировка для удобства использования

Вентиляционные отверстия диаметром 2–3 мм располагайте на боковых стенках корпуса с шагом 15–20 мм. Снаружи закройте их мелкоячеистой металлической сеткой (ячейка 0,5×0,5 мм) для защиты от насекомых и мелкого мусора. Внутри корпуса установите перегородку из стеклотекстолита толщиной 1,5 мм между высоковольтной и низковольтной частями схемы – это снизит риск пробоя и наводок на измерительные цепи.

Маркировка должна быть устойчивой к истиранию и воздействию растворителей. Для нанесения надписей используйте лазерную гравировку на пластике или трафаретную печать эпоксидной краской. Шрифт – моноширинный, высота символов не менее 3 мм для основных обозначений (например, «Uвх», «кВ») и 2 мм для вспомогательных (единицы измерения, пределы шкал). Цветовая кодировка: красный – высоковольтные цепи, синий – измерительные, чёрный – заземление. Надписи дублируйте пиктограммами по ГОСТ 29322-2014 для быстрого визуального распознавания.

Для удобства калибровки и обслуживания предусмотрите съёмную заднюю панель с фиксацией на четырёх винтах М3. На ней разместите таблицу калибровочных коэффициентов, выполненную на алюминиевой пластине толщиной 0,5 мм с анодированным покрытием. В таблице указывайте дату последней поверки, номинальные значения резисторов делителя и поправочные множители для каждого диапазона измерений. Рядом закрепите пломбируемый отсек для хранения калибровочного сертификата.

Органы управления располагайте в логической последовательности: слева – переключатель диапазонов, справа – регулятор нуля, по центру – кнопка включения подсветки шкалы. Расстояние между соседними элементами – не менее 15 мм, чтобы исключить случайное одновременное нажатие. Для тактильной обратки используйте кнопки с усилием срабатывания 1,5–2 Н и ходом 1–1,5 мм. Подсветку шкалы реализуйте на SMD-светодиодах белого свечения с цветовой температурой 4000–4500 К, питаемых от отдельного стабилизатора на 3,3 В.

На лицевой панели закрепите прозрачную накладку из поликарбоната толщиной 1 мм с гравированными рисками для защиты маркировки от царапин. По периметру корпуса нанесите предупреждающие надписи: «ВНИМАНИЕ! ВЫСОКОЕ НАПРЯЖЕНИЕ» высотой 5 мм и символ молнии по ГОСТ Р 12.4.026-2015. Для переноски прибора установите откидную ручку из нержавеющей стали диаметром 4 мм с резиновыми вставками для амортизации ударов.
