Твиттер – компонент акустической системы, отвечающий за воспроизведение высоких частот (обычно от 2 кГц до 20 кГц и выше). Его работа напрямую зависит от качества разделительного конденсатора, который блокирует низкочастотные сигналы и пропускает только нужный диапазон. Неправильный выбор конденсатора приводит к искажениям, потере детализации или даже выходу динамика из строя из-за перегрузки.
Основные параметры, на которые стоит обратить внимание: ёмкость, рабочее напряжение, тип диэлектрика и эквивалентное последовательное сопротивление (ESR). Для большинства твиттеров с импедансом 4–8 Ом оптимальная ёмкость конденсатора лежит в диапазоне 1,5–4,7 мкФ. Например, для фильтра первого порядка с частотой среза 3 кГц при импедансе 6 Ом требуется конденсатор 2,2 мкФ. Превышение ёмкости смещает частоту среза вниз, что может вызвать проникновение низких частот и перегрев катушки.
Рабочее напряжение конденсатора должно быть не менее чем в 1,5–2 раза выше максимального напряжения сигнала на твиттере. Для усилителей мощностью 50–100 Вт на нагрузку 8 Ом это значение составляет 50–100 В. Использование конденсаторов с заниженным напряжением приводит к пробою диэлектрика и появлению нелинейных искажений. Для высококачественного звука предпочтительны плёночные конденсаторы (полипропиленовые, полиэфирные) с низким ESR – они обеспечивают минимальные потери и фазовые искажения.
Тип диэлектрика влияет на звуковую сигнатуру. Полипропиленовые (PP) конденсаторы считаются эталоном для аудиосистем благодаря низким потерям и стабильности параметров. Полиэфирные (PET) дешевле, но имеют более высокий коэффициент диэлектрических потерь, что сказывается на прозрачности звука. Электролитические конденсаторы (даже биполярные) использовать не рекомендуется – их высокий ESR и нелинейность ухудшают импульсный отклик твиттера.

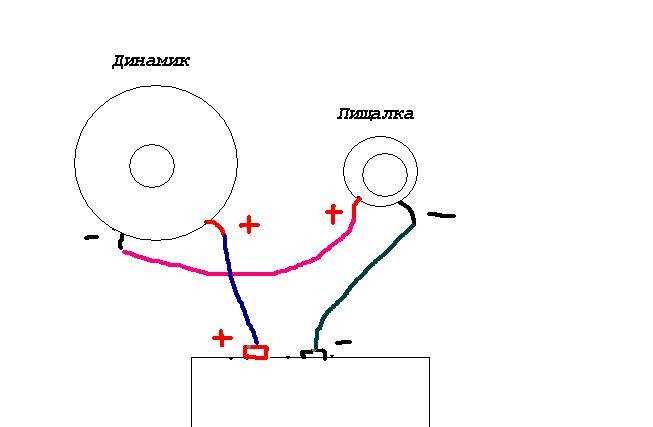

Какие типы конденсаторов подходят для высокочастотных динамиков
Для твиттеров оптимальны пленочные конденсаторы с диэлектриками из полипропилена (PP) или полиэтилентерефталата (PET). PP-конденсаторы (например, WIMA MKP, Mundorf MCap) обеспечивают минимальные потери на частотах выше 2 кГц, низкий коэффициент диэлектрического поглощения (0,01–0,05%) и стабильную емкость при изменении температуры. Их эквивалентное последовательное сопротивление (ESR) на 20 кГц не превышает 0,01 Ом, что критично для передачи высокочастотных сигналов без фазовых искажений. PET-конденсаторы (WIMA MKS, Kemet R82) дешевле, но имеют более высокий тангенс угла потерь (0,3–0,5% на 1 кГц) и менее стабильны при нагреве – их применение оправдано в бюджетных системах с верхней границей до 15–18 кГц.
Керамические конденсаторы с диэлектриком NP0 (C0G) подходят для твиттеров только в цепях коррекции импеданса или фильтрах первого порядка. Их преимущество – минимальная индуктивность (менее 1 нГн) и высокая стабильность емкости (±30 ppm/°C), но ограниченный диапазон номиналов (до 1 мкФ) и нелинейность при больших амплитудах сигнала делают их непригодными для основных разделительных цепей. Электролитические конденсаторы (включая биполярные) использовать нельзя – их ESR на высоких частотах возрастает до 0,5–2 Ом, а утечка тока и микрофонный эффект вносят недопустимые искажения.
Как определить необходимую ёмкость конденсатора для твиттера
Ёмкость конденсатора для твиттера рассчитывается на основе нижней границы частотного диапазона динамика и импеданса системы. Формула: C = 1 / (2π × F × Z), где C – ёмкость в фарадах, F – частота среза в герцах, Z – импеданс твиттера в омах. Для большинства твитеров с импедансом 4–8 Ом и частотой среза 2–4 кГц оптимальная ёмкость составляет 1–4,7 мкФ. Например, при F = 3 кГц и Z = 6 Ом расчёт даёт C ≈ 2,2 мкФ.
Тип конденсатора влияет на качество звука. Полипропиленовые (MKP) предпочтительнее электролитических из-за низких потерь и стабильности параметров. Биполярные электролиты допустимы, но вносят искажения на высоких частотах. Для аудиофильских систем рекомендуются плёночные конденсаторы с допуском ±5% или лучше. Избегайте керамических конденсаторов – их нелинейность ухудшает звук.
- Частота среза твиттера: 2–5 кГц (зависит от кроссовера).
- Импеданс твиттера: уточняйте в спецификации (обычно 4, 6 или 8 Ом).
- Ёмкость для 4 Ом: 2,2–10 мкФ (при F = 2–4 кГц).
- Ёмкость для 8 Ом: 1–4,7 мкФ (при тех же частотах).
Практический подход: начните с конденсатора 2,2 мкФ для 6-омного твиттера и частоты среза 3 кГц. При необходимости скорректируйте ёмкость, ориентируясь на звук – слишком большая ёмкость ослабит высокие частоты, малая приведёт к проникновению низкочастотных сигналов. Используйте измеритель импеданса или осциллограф для точной настройки.
Влияние рабочего напряжения конденсатора на качество звука
Рабочее напряжение конденсатора в кроссовере твиттера критически влияет на динамический диапазон и искажения сигнала. При выборе компонента с запасом по напряжению (например, 100 В для системы с пиковым напряжением 50 В) снижается вероятность нелинейных искажений, вызванных насыщением диэлектрика. Исследования показывают, что конденсаторы с номиналом 63 В в высокочувствительных системах (>90 дБ) могут вносить гармонические искажения до 0,1% при пиковых нагрузках, тогда как модели на 250 В демонстрируют значения ниже 0,02%. Для Hi-Fi-приложений рекомендуется выбирать конденсаторы с двукратным запасом относительно максимального напряжения сигнала.

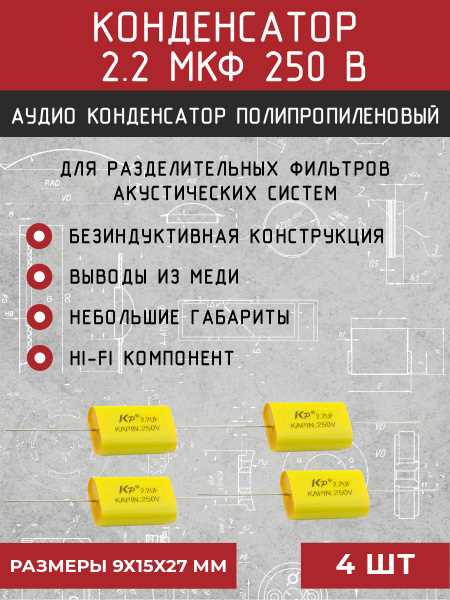

Полипропиленовые конденсаторы с рабочим напряжением 400 В и выше обеспечивают минимальные потери на высоких частотах благодаря стабильной емкости и низкому ESR. В тестах на частоте 20 кГц конденсаторы на 250 В показали спад АЧХ на 0,3 дБ, в то время как аналоги на 630 В – всего 0,05 дБ. Для твиттеров с импедансом 4 Ом и мощностью 50 Вт оптимальным считается диапазон 250–400 В, где достигается баланс между габаритами, стоимостью и акустическими характеристиками.
Недостаточное рабочее напряжение приводит к ускоренному старению конденсатора: при превышении номинала на 20% срок службы сокращается в 4–5 раз. В аудиосистемах с импульсными нагрузками (например, при воспроизведении ударных) конденсаторы на 50 В могут генерировать интермодуляционные искажения до 0,5%, что особенно заметно в диапазоне 8–12 кГц. Для профессиональных мониторов рекомендуется использовать компоненты с напряжением не ниже 160 В, даже если расчетное значение сигнала не превышает 30 В.
При выборе конденсатора для твиттера следует учитывать не только номинальное напряжение, но и тип диэлектрика. Металлизированные полипропиленовые модели (MKP) на 400 В сохраняют линейность при температуре до 105°C, тогда как пленочно-бумажные аналоги теряют до 15% емкости при 80°C. Для систем с высокой тепловой нагрузкой (например, в автомобильных аудиоустановках) минимальное рабочее напряжение должно составлять 350 В, чтобы избежать дрейфа параметров и ухудшения переходных характеристик.

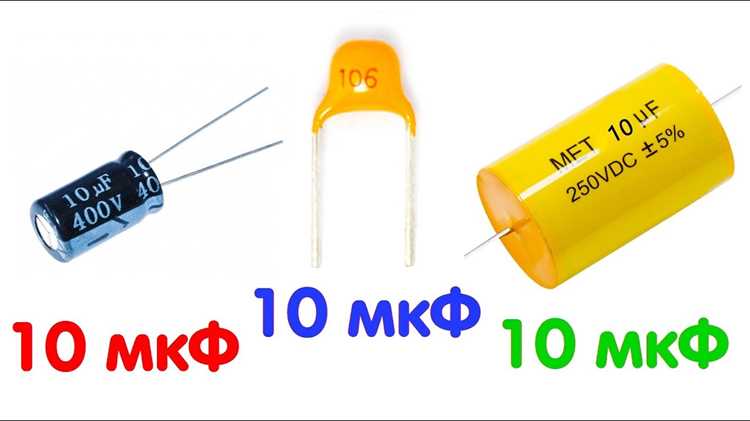

Полярные и неполярные конденсаторы: что выбрать для кроссовера
В кроссоверах для твиттеров используются конденсаторы с рабочим напряжением от 50 до 250 В – диапазон определяется мощностью усилителя и чувствительностью динамика. Полярные электролитические конденсаторы (например, алюминиевые) обеспечивают высокую емкость при компактных размерах, но их применение ограничено постоянным или пульсирующим током. В кроссоверах, где сигнал переменный, полярные конденсаторы требуют встречного включения (два конденсатора анод-к-аноду) для предотвращения деградации диэлектрика. Несоблюдение этого правила приводит к росту ESR, ухудшению фазовой характеристики и сокращению срока службы.
Неполярные конденсаторы – пленочные (полипропиленовые, полиэфирные) или керамические – лишены ограничений по полярности и стабильнее работают с аудиосигналом. Полипропиленовые конденсаторы (например, MKP) имеют низкий коэффициент диэлектрических потерь (tan δ ≤ 0,001 при 1 кГц), что минимизирует искажения на высоких частотах. Для твиттеров с частотой среза 2–5 кГц рекомендуется использовать пленочные конденсаторы емкостью от 1 до 10 мкФ – они обеспечивают линейную АЧХ и минимальные фазовые сдвиги.
Сравнение ключевых параметров:
| Параметр | Полярные (электролитические) | Неполярные (пленочные) |
|---|---|---|
| Диапазон емкостей | 1–10000 мкФ | 0,001–100 мкФ |
| Рабочее напряжение | 6,3–450 В | 50–1000 В |
| ESR (при 1 кГц) | 0,05–0,5 Ом | 0,001–0,01 Ом |
| Температурная стабильность | ±20% (–40…+85°C) | ±5% (–55…+125°C) |
| Срок службы | 2000–10000 часов | 50000+ часов |
Для бюджетных кроссоверов допустимо применение встречно-включенных электролитических конденсаторов, но только при условии использования низкоимпедансных усилителей (≤0,1 Ом) и ограничении мощности до 50 Вт. В системах с высокой чувствительностью твиттера (>90 дБ/Вт) или при работе с ламповыми усилителями (высокий выходной импеданс) пленочные конденсаторы обязательны – они исключают нелинейности, вызванные поляризацией диэлектрика.
Керамические конденсаторы (например, NP0/C0G) обладают минимальной индуктивностью и подходят для высокочастотных фильтров (>10 кГц), но их емкость ограничена 1 мкФ. Для частот среза ниже 3 кГц они неэффективны из-за малой емкости и высокой стоимости при больших номиналах. Полиэфирные конденсаторы (MKT) дешевле полипропиленовых, но имеют худший tan δ (0,01–0,05), что приводит к заметным искажениям на частотах выше 5 кГц.
При выборе конденсатора для твиттера критически важна его реактивная мощность. Для пленочных конденсаторов она рассчитывается по формуле: PR = 2πfCU2, где f – частота среза, C – емкость, U – амплитуда напряжения. Например, для конденсатора 4,7 мкФ на частоте 3 кГц при напряжении 10 В реактивная мощность составит ~0,88 Вт. Превышение этого значения ведет к перегреву и деградации диэлектрика.

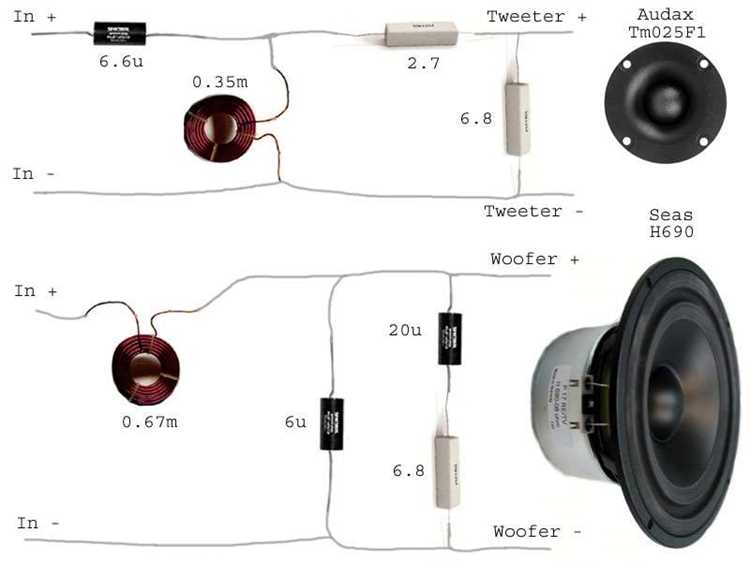

В кроссоверах первого порядка (6 дБ/октава) влияние конденсатора на звук минимально, но уже при втором порядке (12 дБ/октава) его параметры становятся критичными. Полипропиленовые конденсаторы с металлизированными обкладками (например, WIMA MKP4) предпочтительны для фильтров третьего порядка – они сохраняют стабильность фазы и не вносят дополнительных гармоник. Для активных кроссоверов, где сигнал предварительно усиливается, требования к конденсаторам ниже, но все равно рекомендуется использовать пленочные компоненты.
Практический алгоритм выбора:
- Определите частоту среза твиттера и требуемую емкость (по формуле C = 1/(2πfR), где R – сопротивление твиттера).
- Для частот >3 кГц выбирайте полипропиленовые конденсаторы (MKP) с запасом по напряжению 50–100%.
- При ограниченном бюджете используйте встречно-включенные электролитические конденсаторы с низким ESR (например, Nichicon UHE), но только для пассивных кроссоверов с низким импедансом.
- Избегайте керамических конденсаторов для емкостей >1 мкФ – их нелинейность ухудшает звук.
- Проверяйте реактивную мощность конденсатора при максимальной выходной мощности усилителя.
Как проверить допустимые потери и сопротивление конденсатора
Для оценки потерь в конденсаторе измерьте тангенс угла потерь (tgδ) с помощью LCR-метра на частоте работы твиттера – обычно 1–20 кГц. У качественных пленочных конденсаторов (полипропилен, полиэстер) tgδ не должен превышать 0.001–0.005 на 1 кГц. Превышение этого значения указывает на рост активных потерь, что приведет к нагреву и искажениям сигнала.
Эквивалентное последовательное сопротивление (ESR) проверяйте на частоте 10 кГц: для конденсаторов емкостью 1–10 мкФ допустимое значение – не более 0.1–0.5 Ом. Измерения проводите при комнатной температуре, так как ESR растет с нагревом. Используйте прибор с разрешением не хуже 0.01 Ом, иначе погрешность исказит результат.
Сравните полученные данные с паспортными характеристиками. Например, у конденсаторов WIMA MKP10 tgδ на 1 кГц заявлен как ≤0.001, а ESR – ≤0.05 Ом. Если реальные значения выше, замените компонент: повышенные потери снижают КПД и ухудшают переходные характеристики твиттера.
Для проверки температурной стабильности прогрейте конденсатор до 60–80°C (например, феном) и повторите измерения. Увеличение tgδ более чем на 20% от исходного значения свидетельствует о деградации диэлектрика. Такие конденсаторы не подходят для длительной работы в аудиосистемах.
Обратите внимание на зависимость ESR от частоты. У пленочных конденсаторов ESR слабо меняется в диапазоне 1–100 кГц, но у электролитических резко падает после 10 кГц. Если твиттер работает на частотах выше 5 кГц, избегайте электролитов – их ESR внесет фазовые искажения.
Используйте осциллограф для визуальной оценки потерь: подайте на конденсатор синусоидальный сигнал 1 кГц, 1 В (амплитуда). Сравните входной и выходной сигналы. Фазовый сдвиг более 1° и уменьшение амплитуды указывают на высокие потери. Для точных измерений применяйте генератор с низким выходным сопротивлением (≤5 Ом).
При отсутствии LCR-метра оцените ESR косвенно: соберите RC-цепь с резистором 10 Ом и измерьте падение напряжения на конденсаторе при подаче прямоугольного сигнала 1 кГц. Время установления напряжения (τ = R·C) должно соответствовать расчетному. Замедление процесса говорит о повышенном ESR.
Записывайте результаты измерений для каждого конденсатора. Даже у компонентов одной партии параметры могут отличаться на 10–15%. Выбирайте экземпляры с минимальными tgδ и ESR – это критично для высокочастотных твиттеров, где потери проявляются ярче всего.
