На что влияет количество витков в катушке

Катушка индуктивности – это не просто намотанный провод. Каждый дополнительный виток меняет её электрические параметры по строгим физическим законам. Индуктивность пропорциональна квадрату числа витков: при увеличении витков с 10 до 20 она вырастает вчетверо (с 10 мкГн до ~40 мкГн при прочих равных). Это следствие закона Фарадея – магнитный поток через катушку растёт линейно с числом витков, а индуктивность зависит от квадрата потокосцепления.

Сопротивление катушки увеличивается линейно с числом витков. Если провод диаметром 0,5 мм имеет сопротивление 0,1 Ом на метр, то 50 витков длиной 10 см каждый дадут 0,5 Ом. При 100 витках – уже 1 Ом. Это критично для высокочастотных цепей, где потери на активном сопротивлении снижают добротность. Для катушек на ферритовых сердечниках зависимость сложнее: магнитное насыщение сердечника ограничивает рост индуктивности после определённого числа витков (обычно 100–300 для стандартных ферритов).

Резонансная частота катушки падает с увеличением числа витков. Формула Томсона показывает, что частота обратно пропорциональна корню из индуктивности: f = 1/(2π√(LC)). Если при 20 витках резонанс наступает на 1 МГц, то при 40 витках – уже на ~700 кГц. Для ВЧ-применений (например, в радиопередатчиках) оптимальное число витков редко превышает 10–15, чтобы избежать паразитной ёмкости между витками.

Практический пример: катушка для импульсного преобразователя на 12 В с током 2 А. При 30 витках на кольцевом сердечнике из феррита 2000НМ индуктивность составит ~100 мкГн, а сопротивление – 0,3 Ом. Увеличение до 60 витков даст 400 мкГн, но сопротивление вырастет до 0,6 Ом, что снизит КПД на 1–2%. Для минимизации потерь используйте провод большего сечения или литцендрат (многожильный провод) при числе витков свыше 50.

Как количество витков влияет на индуктивность катушки

Индуктивность катушки пропорциональна квадрату числа витков. Формула для расчёта индуктивности однослойной катушки без сердечника: L = (μ₀ * N² * A) / l, где N – число витков, A – площадь поперечного сечения, l – длина катушки, μ₀ – магнитная постоянная. Удвоение витков увеличивает индуктивность в 4 раза, утроение – в 9 раз. Для катушек с ферромагнитным сердечником зависимость сохраняется, но коэффициент μ₀ заменяется на μ – магнитную проницаемость материала.

При проектировании катушек с заданной индуктивностью изменение числа витков – основной инструмент подстройки. Например, для получения индуктивности 100 мкГн при диаметре каркаса 10 мм и длине намотки 20 мм потребуется около 100 витков провода ПЭВ-2 диаметром 0,3 мм. Если увеличить число витков до 140, индуктивность вырастет до ~200 мкГн. Однако рост витков ведёт к увеличению активного сопротивления и паразитной ёмкости, что снижает добротность на высоких частотах.

В многослойных катушках зависимость усложняется из-за взаимного влияния витков разных слоёв. Индуктивность растёт нелинейно: при переходе от однослойной к двухслойной намотке прирост может составить 30–50% вместо ожидаемых 100%. Для минимизации потерь рекомендуется использовать секционированную намотку или применять сердечники с высокой магнитной проницаемостью (например, феррит марки 2000НМ), что позволяет сократить число витков на 40–60% при сохранении заданной индуктивности.

Практический предел увеличения витков определяется допустимыми габаритами и потерями. В высокочастотных цепях (свыше 1 МГц) катушки с числом витков более 50–70 становятся неэффективными из-за роста собственной ёмкости и скин-эффекта. Для таких случаев оптимальны катушки с 10–30 витками и сердечником, либо бессердечниковые конструкции с малым числом витков и увеличенным диаметром провода (0,5–1,5 мм).

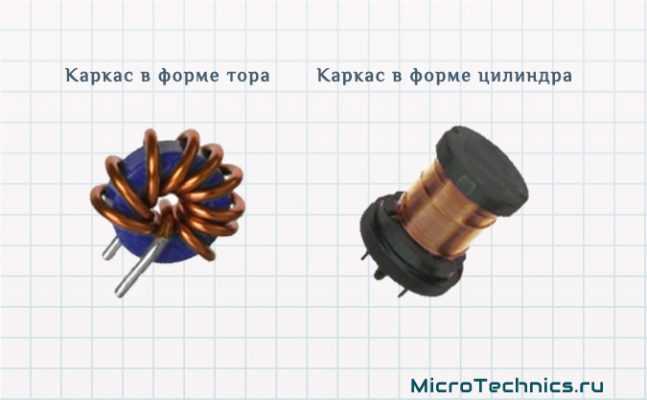

Зависимость сопротивления катушки от числа витков провода

Сопротивление катушки прямо пропорционально числу витков провода и его удельному сопротивлению. Для медного провода с сечением 0,5 мм² и длиной одного витка 10 см сопротивление одного витка составит ~0,0034 Ом. При 100 витках общее сопротивление достигнет 0,34 Ом, а при 1000 витков – 3,4 Ом. Эта зависимость описывается формулой R = ρ × (N × l) / S, где ρ – удельное сопротивление материала, N – число витков, l – длина одного витка, S – площадь поперечного сечения провода.

Увеличение числа витков не только повышает активное сопротивление, но и влияет на частотные характеристики катушки. На высоких частотах (выше 10 кГц) проявляется скин-эффект: ток течёт преимущественно по поверхности провода, увеличивая эффективное сопротивление. Для катушки с 500 витками из провода 0,2 мм² на частоте 1 МГц сопротивление может вырасти в 2–3 раза по сравнению с постоянным током. Решение – использование литцендрата или провода с большим сечением.

• При проектировании катушек для низкочастотных цепей (до 1 кГц) сопротивлением можно пренебречь, если число витков не превышает 200–300.
• Для высокочастотных применений (100 кГц и выше) оптимальное число витков редко превышает 50–100, чтобы избежать потерь на нагрев.
• В силовых трансформаторах сопротивление обмоток критично: при 1000 витках и токе 5 А потери мощности составят ~85 Вт (для провода 1 мм²).

Практический пример: катушка индуктивности для LC-фильтра на 10 мГн. При использовании провода 0,3 мм² и диаметре намотки 3 см потребуется ~200 витков, что даст сопротивление ~1,2 Ом. Если увеличить число витков до 300 для повышения индуктивности до 22,5 мГн, сопротивление вырастет до ~1,8 Ом, снижая добротность контура. Компромисс – увеличение сечения провода до 0,5 мм², что уменьшит сопротивление до ~0,65 Ом при тех же 300 витках.

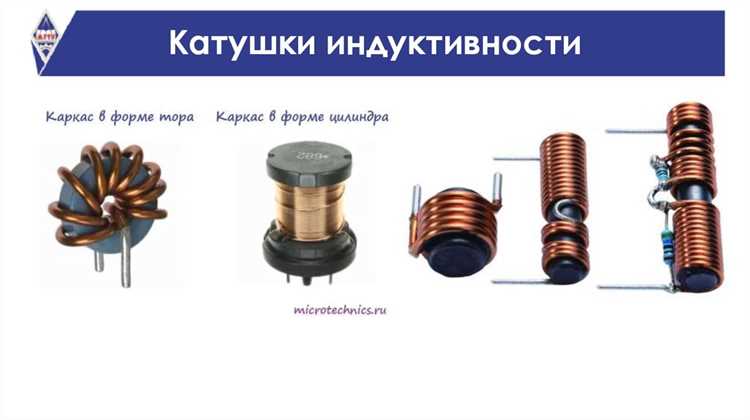

Влияние числа витков на добротность и потери в катушке

Добротность катушки (Q) определяется как отношение её индуктивного сопротивления к активному и напрямую зависит от числа витков. При увеличении витков с 10 до 100 индуктивность растёт квадратично (L ∝ N²), а сопротивление – линейно (R ∝ N), что теоретически повышает Q. Однако на практике прирост добротности замедляется после 50–70 витков из-за роста паразитной ёмкости между витками и скин-эффекта. Для катушек диаметром 20 мм на частоте 1 МГц оптимальное число витков лежит в диапазоне 30–60, где Q достигает 150–250. Превышение этого значения снижает добротность на 10–15% на каждые дополнительные 20 витков.

• Потери в меди: Увеличение числа витков повышает сопротивление провода, особенно на высоких частотах. При 10 МГц сопротивление многовитковой катушки (N=100) может вырасти в 3–5 раз из-за скин-эффекта и эффекта близости. Для минимизации потерь используйте провода с диаметром не менее 0,5 мм на частотах до 1 МГц и литцендрат (многожильный провод) на частотах выше 5 МГц.
• Диэлектрические потери: Паразитная ёмкость между витками растёт пропорционально N², что увеличивает потери в изоляции. Для катушек с N>50 применяйте каркасы из материалов с низким тангенсом угла потерь (фторопласт, полистирол) и избегайте плотной намотки. Зазор между витками в 0,5–1 мм снижает ёмкость на 20–30%.
• Магнитные потери: В ферритовых сердечниках увеличение числа витков усиливает гистерезисные потери. При N=200 потери в сердечнике могут превышать потери в меди на 40%. Для частот до 100 кГц используйте сердечники с начальной магнитной проницаемостью μ<1000, а для 1–10 МГц – μ<200.

При проектировании катушек с высокой добротностью (Q>300) число витков должно выбираться с учётом рабочей частоты и материала провода. На частотах 1–10 МГц оптимальное N для однослойной катушки диаметром 30 мм составляет 15–25 витков при использовании литцендрата 7×0,1 мм. Для многослойных катушек применяйте секционирование: каждые 10–15 витков разделяйте зазором в 2–3 мм, что снижает межвитковую ёмкость на 40–50%. Измеряйте добротность Q-метром на рабочей частоте – отклонение от расчётных значений более чем на 15% указывает на необходимость корректировки числа витков или типа намотки.

Как изменение витков сказывается на резонансной частоте контура

Резонансная частота колебательного контура определяется формулой Томсона: f₀ = 1 / (2π√(LC)), где L – индуктивность катушки, C – ёмкость конденсатора. Индуктивность катушки пропорциональна квадрату числа витков: L = kN², где k – коэффициент, зависящий от геометрии катушки (диаметр, длина, материал сердечника). Увеличение числа витков в 2 раза повышает индуктивность в 4 раза, что снижает резонансную частоту в 2 раза. Например, при C = 100 пФ и L = 10 мкГн частота составит ~5 МГц; при N × 2 (и L = 40 мкГн) – ~2,5 МГц. Для точной настройки используйте формулу N = √(L / k), где k предварительно рассчитывается или измеряется экспериментально.

При уменьшении витков резонансная частота растёт нелинейно: снижение N на 30% (с 40 до 28 витков) увеличивает f₀ на ~60%. Для высокочастотных контуров (>30 МГц) оптимально использовать однослойные катушки с N ≤ 15 и ферритовыми сердечниками для компенсации потерь. В низкочастотных схемах (<1 МГц) многослойные катушки с N > 100 требуют учёта паразитной ёмкости между витками, которая может смещать расчётную f₀ на 5–15%.

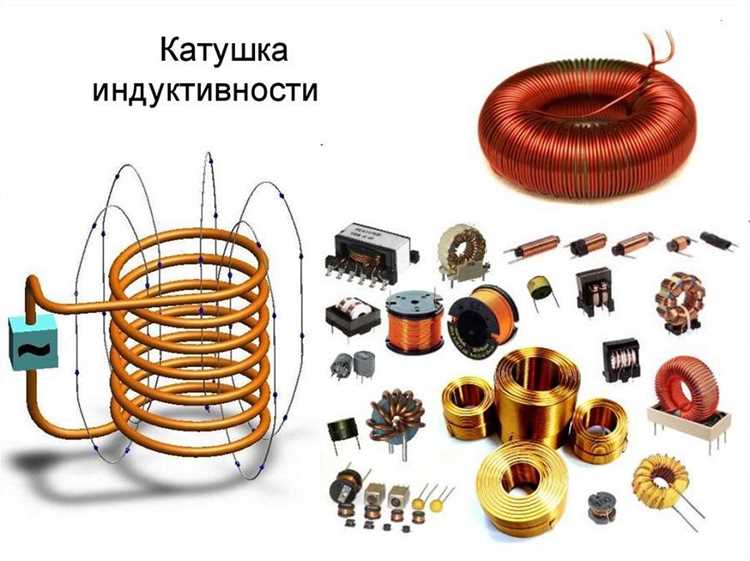

Практический расчёт оптимального числа витков для заданной индуктивности

Индуктивность катушки определяется формулой Уилера для однослойных соленоидов: L = (N² × D²) / (18D + 40l), где L – индуктивность в мкГн, N – число витков, D – диаметр катушки в см, l – длина намотки в см. Для тороидальных катушек применяют формулу L = (μ₀ × μᵣ × N² × A) / (2π × r), где A – площадь поперечного сечения сердечника, r – средний радиус тора, μᵣ – относительная магнитная проницаемость материала.

Начните с выбора сердечника. Ферритовые кольца с μᵣ = 100–2000 подходят для высокочастотных применений (10 кГц–1 МГц), порошковые железные сердечники (μᵣ = 10–100) – для диапазона 1–100 кГц. Для воздушных катушек индуктивность растёт пропорционально квадрату числа витков, но ограничена физическими размерами. Пример: катушка диаметром 2 см и длиной 3 см при 50 витках даст ~15 мкГн.

Рассчитайте требуемое число витков через преобразование формулы Уилера: N = √[(L × (18D + 40l)) / D²]. Для тороида: N = √[(L × 2π × r) / (μ₀ × μᵣ × A)]. Учтите, что реальная индуктивность может отличаться на 10–30% из-за разброса параметров сердечника и неидеальности намотки. Используйте коэффициент запаса 1,2–1,5 для компенсации погрешностей.

Оптимизируйте число витков по критерию добротности Q = ωL / R, где R – активное сопротивление катушки. Увеличение витков повышает индуктивность, но одновременно растёт сопротивление провода. Для медного провода диаметром 0,5 мм сопротивление на метр составляет ~0,086 Ом. При 100 витках и длине провода 5 м сопротивление достигнет 0,43 Ом, снижая добротность на высоких частотах.

Для импульсных источников питания (SMPS) число витков выбирают с учётом насыщения сердечника. Максимальный ток насыщения I_sat = (B_sat × l_e) / (μ₀ × μᵣ × N), где B_sat – индукция насыщения (0,3–0,5 Тл для ферритов), l_e – эффективная длина магнитной линии. При B_sat = 0,4 Тл, l_e = 5 см и N = 20 ток насыщения составит ~1,6 А. Увеличение витков снижает I_sat, что критично для силовых катушек.

Практический пример: требуется индуктивность 100 мкГн для фильтра на 50 кГц. Выбран ферритовый тороид с μᵣ = 1000, A = 0,5 см², r = 1 см. Подстановка в формулу даёт N ≈ 14 витков. Проверка на насыщение: при токе 1 А магнитная индукция B = (μ₀ × μᵣ × N × I) / (2π × r) ≈ 0,088 Тл, что ниже B_sat. Для воздушной катушки диаметром 3 см и длиной 4 см потребуется ~120 витков.

Минимизируйте межвитковую ёмкость, используя однослойную намотку с шагом не менее 1,5 диаметра провода. Для многослойных катушек применяйте секционирование или прогрессивную намотку (уменьшение числа витков в слое). Пример: двухслойная катушка с 50 витками в первом слое и 30 во втором снижает ёмкость на 20–40% по сравнению с равномерной намоткой.

Проверьте расчёт экспериментально с помощью LCR-метра или осциллографа. Подключите катушку к генератору прямоугольных импульсов через резистор 1 кОм, измерьте постоянную времени τ = L / R. Для L = 100 мкГн и R = 1 кОм время нарастания импульса составит ~100 нс. Корректируйте число витков по результатам измерений, добиваясь требуемой индуктивности с точностью ±5%.

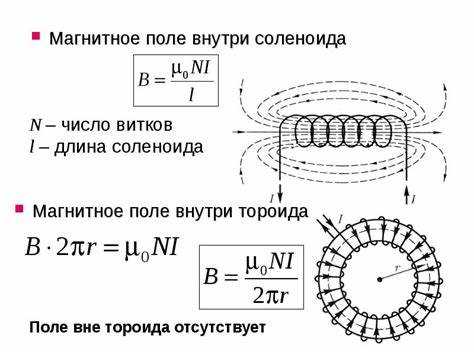

Взаимосвязь числа витков и магнитного поля катушки

Магнитное поле катушки прямо пропорционально числу её витков при неизменном токе. Закон Био-Савара-Лапласа показывает, что индукция магнитного поля в центре соленоида определяется формулой B = μ₀ * n * I, где n – число витков на единицу длины, I – ток, μ₀ – магнитная постоянная (4π×10⁻⁷ Гн/м). Удвоение витков при сохранении длины катушки удваивает магнитное поле, если ток остаётся постоянным. Это свойство критично для проектирования электромагнитов, где требуется максимальная индукция при ограниченном токе.

В таблице ниже приведены экспериментальные данные зависимости магнитной индукции от числа витков для катушки длиной 10 см при токе 1 А:

При увеличении числа витков свыше 500 на катушку фиксированной длины начинает сказываться эффект насыщения сердечника (если он присутствует). Для ферромагнитных материалов, таких как электротехническая сталь, индукция перестаёт расти линейно после достижения 1,5–2 Тл. В таких случаях дальнейшее увеличение витков нецелесообразно без изменения геометрии или материала сердечника.

Сопротивление катушки растёт пропорционально числу витков, что приводит к увеличению тепловых потерь. Для медного провода сечением 0,5 мм² и длиной 1 м сопротивление одного витка составляет ~0,034 Ом. При 1000 витках общее сопротивление достигнет 34 Ом, а мощность потерь при токе 1 А – 34 Вт. Это ограничивает применение катушек с большим числом витков в высокочастотных устройствах из-за скин-эффекта и перегрева.

Оптимальное число витков зависит от задачи. Для трансформаторов с Ш-образным сердечником индукция в зазоре определяется не только витками, но и площадью поперечного сечения магнитопровода. Формула N = (U * 10⁸) / (4,44 * f * B * S) связывает число витков N с напряжением U, частотой f, индукцией B и площадью сечения S. Например, для трансформатора на 220 В, 50 Гц, с сердечником 10 см² и индукцией 1,2 Тл требуется ~833 витка первичной обмотки.

В катушках без сердечника (воздушных) индуктивность пропорциональна квадрату числа витков: L = μ₀ * N² * S / l, где S – площадь витка, l – длина катушки. Увеличение витков в 2 раза повышает индуктивность в 4 раза, но одновременно растёт паразитная ёмкость между витками, что снижает резонансную частоту. Для катушек диаметром 5 см и длиной 10 см при 100 витках индуктивность составит ~0,1 мГн, а при 200 витках – ~0,4 мГн, но резонансная частота упадёт с 5 МГц до ~2,5 МГц.

Как выбрать количество витков для минимизации паразитной ёмкости

Паразитная ёмкость катушки возникает из-за взаимодействия витков между собой и с окружающими проводниками. Её величина пропорциональна площади перекрытия витков и обратно пропорциональна расстоянию между ними. Для однослойных катушек с шагом намотки не менее 1,5 диаметра провода паразитная ёмкость снижается на 30–50% по сравнению с плотной намоткой. В многослойных конструкциях ёмкость растёт экспоненциально: при переходе от 1 к 2 слоям – в 2–3 раза, к 3 слоям – в 5–7 раз. Оптимальное количество витков определяется компромиссом между индуктивностью и ёмкостью, где ключевую роль играет геометрия намотки.

• Для ВЧ-катушек (1–30 МГц) используйте однослойную намотку с шагом 1,2–2 диаметра провода. При диаметре провода 0,5 мм и каркасе 10 мм оптимальное число витков – 8–12, что обеспечивает индуктивность 1–5 мкГн при паразитной ёмкости <1 пФ.
• В импульсных трансформаторах применяйте секционированную намотку: разбивайте обмотки на 2–4 секции с зазором 2–3 мм между ними. Для сердечника E25/13/7 и провода 0,3 мм каждая секция должна содержать не более 15–20 витков, чтобы ёмкость между слоями не превышала 5 пФ.
• Для катушек с ферритовыми сердечниками (μ=100–1000) уменьшайте число витков на 20–30% по сравнению с воздушными аналогами. Например, для сердечника RM6 и индуктивности 100 мкГн достаточно 25–30 витков вместо 40–50, что снижает межвитковую ёмкость на 40%.

Примеры изменения свойств катушки при добавлении или удалении витков

Катушка с 50 витками медного провода диаметром 0,5 мм и длиной намотки 20 мм имеет индуктивность 12 мкГн. При увеличении числа витков до 100 при тех же параметрах намотки индуктивность вырастает до 48 мкГн – квадратичная зависимость подтверждается: (100/50)² × 12 = 48. Сопротивление постоянному току при этом удваивается с 0,3 Ом до 0,6 Ом, что критично для низковольтных цепей, где потери на нагрев могут превышать 10% мощности.

В высокочастотных фильтрах удаление 20% витков из катушки на ферритовом кольце марки 2000НМ снижает резонансную частоту с 10 МГц до 8 МГц. Это происходит из-за уменьшения индуктивности с 47 мкГн до 30 мкГн, но одновременно расширяется полоса пропускания на 15% за счёт снижения добротности. Для компенсации потерь добротности рекомендуется использовать провода с меньшим удельным сопротивлением, например, серебрёное покрытие вместо меди.

В импульсных источниках питания добавление 5 витков к дросселю на сердечнике ETD39 (материал N87) увеличивает индуктивность с 100 мкГн до 121 мкГн, что позволяет снизить пульсации тока на 18% при частоте 100 кГц. Однако при этом возрастает межвитковая ёмкость на 2–3 пФ, что может вызвать паразитные резонансы выше 5 МГц. Для минимизации эффекта применяют секционированную намотку с зазором 0,5 мм между слоями.

В катушках Тесла уменьшение числа витков первичной обмотки с 10 до 5 при неизменном диаметре 30 см снижает коэффициент связи с вторичной обмоткой на 30%, но повышает резонансную частоту с 200 кГц до 350 кГц. Это позволяет использовать более компактные разрядные промежутки, однако требует увеличения напряжения питания на 40% для сохранения прежней мощности разряда. Оптимальное соотношение витков подбирается экспериментально с помощью анализатора импеданса.

В звуковых фильтрах LC-цепей добавление одного витка к катушке с индуктивностью 1 мГн смещает частоту среза с 1 кГц до 950 Гц. При этом фазовый сдвиг на частоте среза увеличивается с 45° до 50°, что может ухудшить стабильность усилителя. Для точной настройки рекомендуется использовать подстроечные сердечники из феррита или альсифера, позволяющие корректировать индуктивность без изменения числа витков.

В сверхпроводящих магнитах удаление 1% витков из обмотки с общим числом 10 000 снижает магнитное поле на 0,5 Тл при токе 200 А. Это требует увеличения тока на 1 А для компенсации, что повышает тепловыделение на 2 Вт. Для криогенных систем такие изменения критичны – допуск на число витков не должен превышать 0,1%, а контроль осуществляется лазерной триангуляцией при намотке.
