15-контактный разъем SATA (Serial ATA) – ключевой элемент питания накопителей, работающих по одноименному интерфейсу. В отличие от 7-контактного разъема данных, он обеспечивает подачу напряжения +3.3 В, +5 В и +12 В, что критично для стабильной работы HDD, SSD и оптических приводов. Стандарт SATA 3.0 (6 Гбит/с) и новее предъявляет повышенные требования к качеству питания, особенно для накопителей с высокой скоростью записи, где пульсации напряжения могут вызывать ошибки или снижение производительности.
Основное применение разъема – подключение 2.5″ и 3.5″ накопителей в настольных ПК, серверах и NAS. Для SSD формата M.2 или PCIe разъем не используется напрямую, но может потребоваться через адаптеры или платы расширения. Важно учитывать, что линия +3.3 В в современных блоках питания часто не задействована (заглушена или отсутствует), что делает невозможным использование некоторых накопителей без модификации кабеля или блока питания.
При выборе кабеля питания SATA обращайте внимание на сечение проводников: для HDD рекомендуется не менее 20 AWG (0.52 мм²), для SSD – 22 AWG (0.32 мм²). Длина кабеля не должна превышать 45 см, чтобы избежать падения напряжения. В серверных решениях с большим количеством накопителей используются разветвители с ферритовыми фильтрами для подавления высокочастотных помех, которые могут возникать при одновременной работе нескольких устройств.
Типичные проблемы при эксплуатации: окисление контактов (особенно в условиях повышенной влажности), механические повреждения разъема при частых подключениях, несовместимость с блоками питания низкого качества. Для диагностики используйте мультиметр: измерьте напряжение на контактах при нагрузке (например, во время копирования данных). Допустимые отклонения – ±5% для +5 В и +12 В, ±10% для +3.3 В. При выходе за эти пределы замените кабель или блок питания.
Какие устройства подключаются через 15-контактный разъем SATA
15-контактный разъем SATA (Serial ATA) предназначен для подачи питания на устройства хранения данных и смежные компоненты. Его ключевое отличие от 7-контактного разъема данных – наличие линий +3.3 В, +5 В и +12 В, что позволяет запитывать устройства с разными требованиями к энергопотреблению. Стандартный кабель питания SATA поддерживает ток до 4,5 А на линию +12 В, что достаточно для большинства современных накопителей.
Основные устройства, использующие этот разъем:
- Жесткие диски (HDD) 3,5″ и 2,5″ – классические накопители с механическими пластинами. Модели 3,5″ (например, Seagate BarraCuda, WD Black) потребляют до 7–9 Вт в активном режиме, а 2,5″ (WD Blue, Toshiba L200) – до 2–3 Вт. Для стабильной работы критически важна линия +12 В, обеспечивающая вращение шпинделя.
- Твердотельные накопители (SSD) формата 2,5″ – Samsung 870 EVO, Crucial MX500. Большинство SSD потребляют 2–5 Вт, но высокопроизводительные модели (например, Samsung 980 Pro) могут требовать до 6–7 Вт под нагрузкой. Линия +3.3 В здесь часто не используется, но присутствует для совместимости.
- Оптические приводы (DVD/Blu-ray) – LG WH16NS60, ASUS BW-16D1HT. Потребление варьируется от 5 Вт (чтение дисков) до 25 Вт (запись Blu-ray на высокой скорости). Линия +5 В питает контроллер, а +12 В – двигатель шпинделя.
В серверных и промышленных системах через 15-контактный SATA подключают:

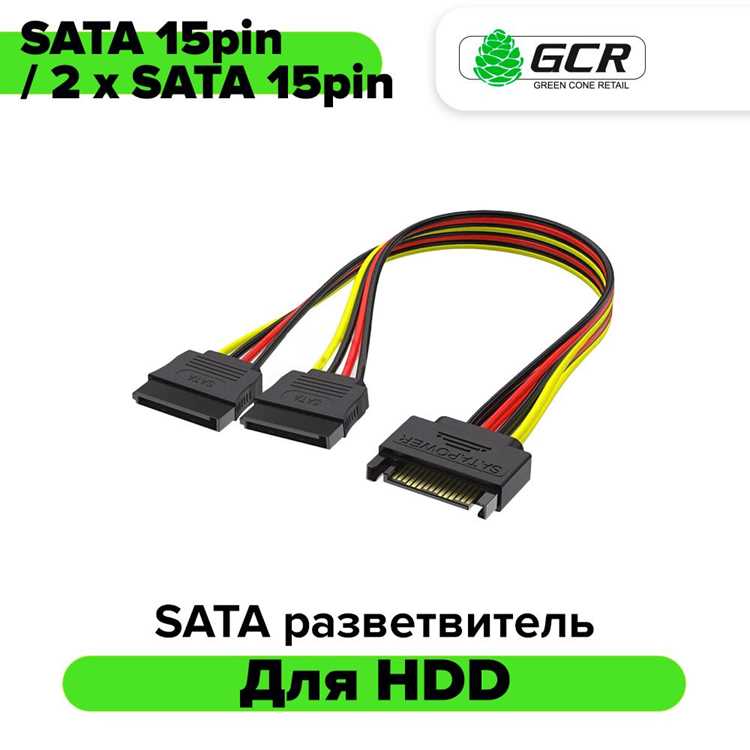

- Дисковые полки (JBOD) – например, NetApp DS224C или Dell EMC ME4. Каждый отсек с HDD/SSD требует отдельного кабеля питания SATA, что упрощает масштабирование. В таких системах часто применяют разветвители (например, 1x SATA → 4x SATA) для экономии места в корпусе.
- Накопители с поддержкой горячей замены – Seagate Exos 18 ТБ, WD Ultrastar DC HC550. Для корректной работы hot-swap критически важна стабильная подача питания через все три линии напряжения, особенно +12 В, отвечающую за парковку головок.
- Специализированные SSD для дата-центров – Intel D7-P5510, Kioxia CM6. Эти модели поддерживают функцию Power Loss Protection, требующую резервного питания через линию +3.3 В для сохранения данных при внезапном отключении.
В потребительской электронике разъем встречается реже, но все же используется в:
- Внешних боксах для HDD/SSD – Orico 2588US3, Sabrent EC-UASP. В таких устройствах 15-контактный SATA питает накопитель, а данные передаются через USB или Thunderbolt. Важно выбирать боксы с отдельным разъемом питания (не только от USB), чтобы избежать нехватки тока для 3,5″ HDD.
- Медиаплеерах и NAS – Synology DS220+, QNAP TS-453D. В этих устройствах разъем SATA питает как внутренние накопители, так и дополнительные модули (например, 10GbE-адаптеры). Производители часто рекомендуют использовать блоки питания с запасом мощности (не менее 20% от суммарного потребления всех устройств).
Особое внимание стоит уделить адаптерам и переходникам. Например, переходники Molex → SATA (4-pin → 15-pin) не поддерживают линию +3.3 В, что может привести к неработоспособности некоторых SSD (например, Intel 750 Series). Для таких случаев существуют специализированные кабели с дополнительным разъемом для +3.3 В, например, Molex + SATA → SATA.
При подключении нескольких устройств через разветвители важно учитывать суммарное энергопотребление. Например, одновременное использование 4 HDD 3,5″ (по 9 Вт каждый) и 2 SSD (по 5 Вт) потребует блока питания с током не менее 3,5 А на линии +12 В. Превышение допустимой нагрузки приводит к падению напряжения, что вызывает ошибки чтения/записи или даже выход накопителей из строя.
В игровых консолях и некоторых ноутбуках 15-контактный SATA применяется для подключения:
- Внутренних SSD в PlayStation 5 – официально поддерживаются только накопители с интерфейсом PCIe 4.0, но питание они получают через стандартный разъем SATA. Sony рекомендует использовать SSD с потреблением не более 5 Вт (например, WD Black SN850X).
- Оптических приводов в ноутбуках – редко встречается в современных моделях, но еще присутствует в бизнес-линейках (например, Lenovo ThinkPad P1 Gen 4). В таких случаях разъем SATA часто совмещен с разъемом данных на одной плате.
Для диагностики проблем с питанием через SATA полезно использовать мультиметр. Нормальные значения напряжений на разъеме:
- +3.3 В: 3.135–3.465 В
- +5 В: 4.75–5.25 В
- +12 В: 11.4–12.6 В
Отклонения за эти пределы указывают на неисправность блока питания или кабеля. Особенно критичны просадки на линии +12 В для HDD – они приводят к ошибкам парковки головок и преждевременному износу накопителя.
Как правильно соединять кабель питания SATA с накопителями
Перед подключением убедитесь, что блок питания отключен от сети. Разъем питания SATA имеет L-образную форму с 15 контактами: 3 линии по 3.3 В (контакты 1–3), 2 линии по 5 В (4–5, 6 – резерв), 3 линии по 12 В (7–9, 10–11 – резерв) и 5 заземлений (12–15). Накопители SATA (HDD/SSD) используют только 5 В и 12 В, поэтому контакты 3.3 В часто не задействованы – их игнорирование не повлияет на работу. Проверьте соответствие ключа на разъеме и порте накопителя: неправильная ориентация приведет к механическому повреждению.
Для подключения возьмите кабель питания SATA за корпус разъема, избегая натяжения проводов. Вставляйте его в порт накопителя плавно, без перекосов, до характерного щелчка фиксатора. Усилие должно быть равномерным – если разъем не входит, не применяйте силу: проверьте ориентацию или состояние порта (загнутые контакты, пыль). Накопители с поддержкой горячей замены (например, SSD в серверах) допускают подключение под напряжением, но для домашних систем это не рекомендуется из-за риска электростатического разряда.
| Тип накопителя | Ток потребления (макс.) | Напряжение | Особенности подключения |
|---|---|---|---|
| 2.5″ SSD | 1.7–2.5 А | 5 В | Допускает подключение через переходник USB-SATA без 12 В |
| 3.5″ HDD | 2.0–2.8 А (5 В) / 0.5–0.8 А (12 В) | 5 В + 12 В | Требует стабильного питания 12 В для шпинделя |
| M.2 SATA SSD | 1.5–2.0 А | 3.3 В (через плату) / 5 В | Питание подается через разъем M.2, кабель SATA не нужен |
После подключения закрепите кабель так, чтобы он не касался лопастей вентиляторов или радиаторов. Используйте кабельные стяжки или специальные держатели для SATA-кабелей – вибрация от HDD может ослабить контакт. Если накопитель не определяется, проверьте питание мультиметром: напряжение на контактах 4–5 (5 В) и 7–9 (12 В) должно быть в пределах ±5% от номинала. Для диагностики используйте другой кабель или порт блока питания – неисправные линии 12 В часто становятся причиной сбоев при инициализации HDD.
Отличия 15-контактного разъема SATA от других стандартов питания
15-контактный разъем SATA выделяется среди аналогов компактностью и специализированной конструкцией для накопителей. В отличие от 4-контактного Molex (5 В и 12 В), используемого для HDD/SSD старого образца, SATA поддерживает три напряжения:
- 3,3 В (контакты 1–3) – для питания контроллеров и микросхем;
- 5 В (контакты 4–6) – для логики и двигателей;
- 12 В (контакты 7–15) – для шпиндельных моторов HDD.
Разъем обеспечивает ток до 4,5 А на линию (12 В), что превышает возможности Molex (1,5–2 А на контакт). Горячее подключение реализовано через «ступенчатые» контакты: сначала подается земля, затем питание, что минимизирует риск искрения. Для SSD критично наличие 3,3 В – многие адаптеры Molex-SATA игнорируют этот канал, что может привести к нестабильной работе или отказу устройства.
В сравнении с 6- и 8-контактными разъемами PCIe (для видеокарт) SATA лишен функций управления энергопотреблением (например, сигналов Sense0/Sense1). Однако его ключевое преимущество – унификация: один кабель заменяет до трех Molex-разъемов, снижая нагрузку на блок питания. При модернизации систем с Molex на SATA рекомендуется использовать переходники с активной стабилизацией 3,3 В (например, с DC-DC преобразователем), особенно для SSD с низким энергопотреблением. Для серверных решений с несколькими накопителями предпочтительны блоки питания с несколькими SATA-выходами, чтобы избежать падения напряжения на длинных кабелях.
Распределение напряжений и токов в контактах разъема SATA
15-контактный разъем питания SATA обеспечивает три уровня напряжения: +3.3 В, +5 В и +12 В. Контакты 1–3 отвечают за +3.3 В, 4–6 – за землю, 7–9 – за +5 В, 10–12 – снова за землю, а 13–15 – за +12 В. Номинальный ток нагрузки для каждого канала составляет 1.5 А на контакт, но суммарная мощность ограничена конструкцией кабеля и разъема – обычно до 4.5 А на линию напряжения.
Напряжение +3.3 В используется для питания контроллеров накопителей и низковольтных схем, но в современных устройствах его применение сокращается. Производители часто игнорируют эту линию, оставляя контакты 1–3 незадействованными. При подключении старых накопителей проверяйте наличие нагрузки на +3.3 В, чтобы избежать нестабильной работы.
Линия +5 В критически важна для работы микросхем управления и флеш-памяти SSD. Допустимое падение напряжения на контактах 7–9 не должно превышать 0.2 В при максимальной нагрузке. Превышение этого значения приводит к сбоям чтения/записи. Для проверки используйте мультиметр в режиме измерения постоянного напряжения, подключая щупы к контактам 7 (плюс) и 4 (земля).
Напряжение +12 В подается на двигатели HDD и мощные преобразователи SSD. Контакты 13–15 рассчитаны на ток до 1.5 А каждый, но суммарная нагрузка не должна превышать 4.5 А. При подключении нескольких накопителей через разветвитель следите за суммарным током – превышение приводит к перегреву контактов и падению напряжения. Для HDD с высоким пусковым током (до 2 А) рекомендуется использовать отдельные линии питания.
Земляные контакты (4–6 и 10–12) обеспечивают возврат тока и стабильность сигналов. Их сопротивление не должно превышать 0.1 Ом. Окисление или плохой контакт в этих точках вызывает помехи и сбои в работе накопителя. При сборке системы проверяйте качество обжима проводов в разъеме – слабое соединение увеличивает сопротивление и приводит к локальному нагреву.
Максимальная мощность, передаваемая через разъем SATA, ограничена 54 Вт (4.5 А × 12 В). Для накопителей с потреблением свыше 10 Вт (например, высокоскоростные SSD или 2.5″ HDD) рекомендуется использовать дополнительные линии питания или переходники с Molex. Избегайте последовательного подключения нескольких устройств к одному разъему – это увеличивает риск перегрузки.
При проектировании кабелей питания SATA учитывайте сечение проводов: для +12 В – не менее 0.75 мм², для +5 В и +3.3 В – 0.5 мм². Тонкие провода вызывают падение напряжения и перегрев. Для длинных кабелей (более 30 см) используйте провода большего сечения или усилители сигнала. В промышленных системах применяют экранированные кабели для снижения электромагнитных помех.
Диагностика проблем с питанием включает проверку напряжений на разъеме при нагрузке. Подключите накопитель и измерьте напряжения на контактах 7 (+5 В) и 13 (+12 В) относительно земли. Если значения отличаются от номинальных более чем на 5%, замените кабель или блок питания. Для HDD с шумным двигателем проверьте пульсации напряжения осциллографом – превышение 100 мВ указывает на неисправность источника питания.
