Как проверить сколько ватт выдает блок питания

Мощность блока питания (БП) – ключевой параметр, определяющий стабильность работы компьютера. Номинальная мощность, указанная на наклейке, часто не совпадает с реальным потреблением. Например, БП на 650 Вт может выдавать под нагрузкой 500–600 Вт из-за потерь на преобразование и КПД. Для точного измерения нужны специализированные инструменты: ваттметр, мультиметр с функцией измерения тока или программные решения с датчиками материнской платы.

Самый простой способ – использовать ваттметр между розеткой и блоком питания. Прибор покажет потребляемую мощность в реальном времени с погрешностью ±1–3%. Для теста запустите стресс-тест процессора и видеокарты (например, FurMark + Prime95) и зафиксируйте максимальное значение. Если мощность близка к номиналу БП, проверьте его температуру: перегрев выше 60°C указывает на перегрузку или неисправность.

При отсутствии ваттметра измерьте напряжение и ток на линиях +12V, +5V и +3.3V с помощью мультиметра. Формула расчёта: P = U × I. Например, если на линии +12V ток 15 А, а напряжение 11.8 В, мощность составит 177 Вт. Сложите значения всех линий и добавьте 10–15% на потери. Учтите, что дешёвые мультиметры могут давать погрешность до 5%, поэтому проводите несколько замеров.

Программные методы (HWMonitor, AIDA64) показывают только потребление компонентов, но не учитывают КПД БП. Например, если система потребляет 300 Вт по данным софта, реальная нагрузка на БП составит 330–360 Вт при КПД 85–90%. Для точности сверяйте показания с аппаратными измерениями. Если разница превышает 20%, проверьте калибровку датчиков или замените БП.

Какие инструменты нужны для измерения мощности блока питания

Для точного измерения мощности блока питания потребуются специализированные приборы, способные фиксировать параметры под нагрузкой. Основной инструмент – ваттметр или мультиметр с функцией измерения мощности (например, Fluke 17B+ или UNI-T UT210E). Эти устройства подключаются между блоком питания и нагрузкой, позволяя снимать показания в реальном времени. Для лабораторных условий используют электронные нагрузки (например, Maynuo M9812), которые имитируют потребление компонентов ПК и обеспечивают стабильные данные при тестировании.

Дополнительно понадобятся кабели с разъёмами 24-pin (ATX) и 4/8-pin (CPU), адаптеры для подключения ваттметра к линии +12В, а также программное обеспечение для мониторинга (HWInfo, AIDA64). В таблице ниже приведены ключевые характеристики инструментов:

При выборе инструмента учитывайте максимальную мощность блока питания: для моделей до 650 Вт достаточно мультиметра с токовыми клещами, для серверных БП (1000+ Вт) необходима электронная нагрузка. Избегайте дешёвых аналогов без сертификации – их показания могут отклоняться на 5–10%, что критично при оценке эффективности.

Как подключить ваттметр к блоку питания для точных замеров

Для измерения мощности блока питания (БП) ваттметром потребуется разорвать цепь питания между розеткой и входом БП. Подключите ваттметр последовательно: вилку прибора вставьте в розетку, а кабель питания БП – в выходное гнездо ваттметра. Убедитесь, что прибор поддерживает измерение переменного тока (AC) с диапазоном не менее 10 А и напряжением 220–240 В. Модели с погрешностью ±1% (например, *Kewtech KT200* или *UNI-T UT230C*) обеспечат достаточную точность.

Перед началом замеров отключите все потребители, кроме тестируемого БП. Включите ваттметр и дождитесь стабилизации показаний – обычно это занимает 5–10 секунд. Если прибор оснащён функцией записи пиковых значений, активируйте её, чтобы зафиксировать максимальную нагрузку при запуске системы. Для БП с активным PFC (коэффициентом мощности) выбирайте ваттметры с поддержкой измерения *True RMS*, иначе показания могут быть занижены на 10–15%.

При подключении через удлинитель или сетевой фильтр убедитесь, что они не вносят дополнительных потерь – используйте короткие кабели сечением не менее 1,5 мм². Избегайте параллельного подключения других устройств к той же розетке, так как это исказит результаты. Для БП мощностью свыше 750 Вт выбирайте ваттметры с пределом измерения не менее 15 А (например, *Brennenstuhl PM 231*).

После подключения запустите нагрузку на БП – например, стресс-тест видеокарты или процессора через *FurMark* или *Prime95*. Снимайте показания ваттметра каждые 30 секунд в течение 5–10 минут, чтобы учесть колебания потребления. Сравните полученные данные с паспортными характеристиками БП: расхождение более 5% может указывать на неисправность или завышенные заявленные параметры.

Пошаговая инструкция по измерению потребляемой мощности под нагрузкой

Подключите ваттметр между блоком питания и нагрузкой. Используйте прибор с диапазоном измерений не менее 150% от номинальной мощности БП (например, для 600 Вт выбирайте ваттметр на 1000 Вт). Убедитесь, что устройство поддерживает измерение переменного тока (AC) с частотой 50–60 Гц. Подключение выполняйте при выключенном питании, соблюдая полярность: фаза и ноль должны соответствовать маркировке на приборе.

Запустите систему и создайте максимальную нагрузку. Для ПК используйте стресс-тесты: Prime95 (режим «Blend») для CPU, FurMark (1920×1080, 8x MSAA) для GPU и OCCT (тест «Power Supply») для комплексного нагружения. На серверных системах применяйте stress-ng с параметрами —cpu 100 —vm 4 —vm-bytes 8G. Записывайте показания ваттметра каждые 30 секунд в течение 5–10 минут – пиковые значения важнее средних.

Проверьте стабильность напряжений по линиям +12В, +5В и +3.3В с помощью мультиметра или программного мониторинга (HWiNFO, Open Hardware Monitor). Допустимые отклонения: ±5% для +12В и +5В, ±10% для +3.3В. Если напряжение проседает ниже нормы при нагрузке свыше 80% от номинала БП, блок питания не справляется. Зафиксируйте минимальные значения напряжений – они критичны для оценки запаса мощности.

Сравните результаты с паспортными данными БП. Рассчитайте КПД по формуле: (мощность нагрузки / мощность из розетки) × 100%. Для сертификата 80 PLUS Bronze КПД должен быть не ниже 82% при 50% нагрузке и 85% при 100%. Если фактическое потребление превышает номинал БП на 20% и более, замените блок питания на модель с запасом в 30–40% от измеренной мощности.

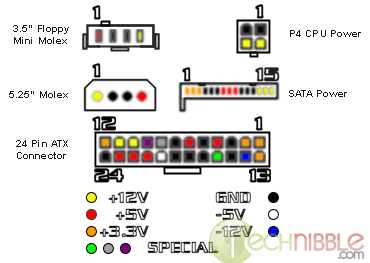

Как правильно интерпретировать показания мультиметра и ваттметра

Мультиметр измеряет напряжение (В), ток (А) и сопротивление (Ом), но не мощность напрямую. Чтобы получить ватты, умножьте напряжение на ток: P = U × I. Например, при 12 В и 5 А мощность составит 60 Вт. Убедитесь, что мультиметр настроен на правильный диапазон: для тока – не менее 10 А (используйте гнездо «10A»), для напряжения – постоянный (DC) или переменный (AC) ток в зависимости от блока питания.

Ваттметр показывает мощность сразу, но его точность зависит от нагрузки. Дешевые модели (<5000 руб.) могут завышать показания на 5–10% при реактивной нагрузке (например, импульсные блоки питания). Для проверки подключите активную нагрузку (резистор или лампу накаливания) и сравните с расчетными значениями. Если разница превышает 3%, откалибруйте прибор или используйте эталонный источник.

• Погрешности мультиметра:
  • ±1% для напряжения (класс точности 1.0);
  • ±1.5% для тока (при измерении до 10 А);
  • ±3% для сопротивления.
• Погрешности ваттметра:
  • ±2% для активной мощности (класс 2.0);
  • ±5% для полной мощности (VA).

При измерении импульсных БП учитывайте коэффициент мощности (PF). Если ваттметр показывает 300 Вт при PF=0.7, реальная активная мощность – 210 Вт. У современных блоков питания PF должен быть ≥0.9. Если значение ниже, проверьте фильтры и схему коррекции мощности (PFC). Для точных измерений используйте ваттметры с поддержкой True RMS (например, Fluke 1736 или аналоги).

Неправильное подключение искажает результаты. При измерении тока мультиметр включается последовательно с нагрузкой, при измерении напряжения – параллельно. Если перепутать, прибор может выйти из строя или показать неверные данные. Для БП с несколькими линиями (+12В, +5В, +3.3В) измеряйте каждую отдельно и суммируйте мощности. Не забывайте о пусковых токах: при включении они могут в 2–3 раза превышать номинальные значения.

Для долговременного мониторинга используйте логгеры данных (например, UNI-T UT658C). Записывайте показания каждые 5–10 секунд в течение 30 минут под нагрузкой, близкой к максимальной. Анализируйте графики: скачки мощности указывают на нестабильность БП, а плавное снижение – на перегрев или деградацию компонентов. Сравните результаты с паспортными данными: если реальная мощность ниже на 15–20%, блок питания требует замены.

Какие ошибки чаще всего допускают при измерении мощности БП

Игнорирование пульсаций и шумов – вторая критическая ошибка. Даже если напряжение в пределах нормы, высокий уровень пульсаций (свыше 120 мВ для 12 В линии) приводит к нестабильной работе системы. Измерять их нужно осциллографом с полосой пропускания не менее 20 МГц, а не обычным мультиметром, который показывает только среднее значение. Пульсации часто возникают из-за некачественных конденсаторов или недостаточной фильтрации.

Третья ошибка – измерение только одной линии питания. Блоки питания имеют несколько каналов: +12 В, +5 В, +3.3 В, и их мощности распределяются неравномерно. Например, современные БП отдают до 90% мощности по линии +12 В, а остальные каналы могут быть слабо нагружены. Если тестировать только +12 В, можно упустить проблемы с другими линиями, которые проявятся при полной нагрузке.

Неправильный выбор нагрузки – четвёртая проблема. Использование ламп накаливания или кулеров в качестве нагрузки не даёт точных результатов, так как их сопротивление меняется в зависимости от температуры. Для стабильных измерений нужны проволочные резисторы с низким температурным коэффициентом или электронные нагрузки с обратной связью. Мощность резисторов должна соответствовать тестируемому диапазону, иначе результаты будут искажены.

Пятая ошибка – пренебрежение температурным режимом. Мощность БП указывается для работы при температуре до 50°C, но многие тестируют его в холодном состоянии. При нагреве КПД снижается, а потери растут, что приводит к просадкам напряжения. Измерения нужно проводить после прогрева БП в течение 30–60 минут под нагрузкой, близкой к максимальной.

Шестая ошибка – использование некорректных формул для расчёта мощности. Некоторые умножают напряжение на ток без учёта фазового сдвига или коэффициента мощности (PF). Для импульсных БП PF может составлять 0.6–0.95, и его игнорирование занижает реальную мощность на 10–30%. Правильный расчёт: P = U × I × PF, где PF измеряется отдельно или берётся из спецификации.

Седьмая ошибка – отсутствие проверки защиты от перегрузки. Многие БП имеют схемы OCP (защита от перегрузки по току) или OPP (защита от перегрузки по мощности), которые отключают питание при превышении допустимых значений. Если не тестировать эти пороги, можно ошибочно считать БП исправным, хотя на практике он будет выключаться под нагрузкой. Проверка проводится постепенным увеличением нагрузки до срабатывания защиты.

Как сравнить полученные данные с заявленными характеристиками блока питания

Обратите внимание на распределение мощности по линиям +12В, +5В и +3.3В. В современных БП основная нагрузка ложится на линию +12В (до 80–90% от общей мощности). Если измерения показывают, что +12В выдает меньше, чем заявлено, а остальные линии перегружены – это признак некачественного проектирования или деградации компонентов. Сравните данные с таблицей спецификаций в паспорте устройства.

• Для линейки +12В: допустимое отклонение напряжения – ±5% (11.4–12.6 В).
• Для +5В: ±5% (4.75–5.25 В).
• Для +3.3В: ±5% (3.14–3.47 В).

Используйте нагрузочные тесты для проверки стабильности под нагрузкой. Подключите к БП резистивную нагрузку (например, лампы накаливания или специализированные тестеры) и замерьте параметры при 50%, 75% и 100% от заявленной мощности. Если напряжение проседает ниже допустимых значений при нагрузке ниже 80% – блок не соответствует спецификациям. Записывайте показания мультиметра каждые 10 секунд для анализа динамики.

Сравните КПД (коэффициент полезного действия) с сертификатом 80 PLUS. Для БП с бронзовым сертификатом КПД должен быть не менее 82% при 20% нагрузке, 85% при 50% и 82% при 100%. Если измеренный КПД ниже на 3–5% – это повод усомниться в качестве блока. Формула расчета: КПД = (выходная мощность / входная мощность) × 100%.

Проверьте пульсации напряжения на линиях с помощью осциллографа. Допустимые значения для ATX-спецификации: до 120 мВ для +12В и до 50 мВ для +5В/+3.3В. Превышение этих значений приводит к нестабильной работе компонентов ПК. Если осциллографа нет, используйте специализированные тестеры БП с функцией измерения пульсаций (например, Seasonic Power Meter).

Проанализируйте температурный режим. Качественные БП при нагрузке до 70% не должны нагреваться выше 50°C (измеряется на радиаторах транзисторов). Если температура превышает 60°C при средней нагрузке – это указывает на недостаточное охлаждение или низкое качество компонентов. Используйте бесконтактный термометр для точных замеров.

Сравните результаты с отзывами и тестами независимых лабораторий (например, Cybenetics или JonnyGURU). Если ваши измерения существенно отличаются от данных профессиональных обзоров – возможно, блок бракованный или поддельный. Обратите внимание на модели с одинаковыми характеристиками: разброс в 10–15 Вт между экземплярами одного производителя – норма.

При выявлении несоответствий обратитесь к производителю с протоколом измерений. Укажите:

1. Модель и серийный номер БП.
2. Условия тестирования (температура, влажность, нагрузка).
3. Конкретные отклонения (например, «напряжение +12В просело до 11.2 В при 60% нагрузки»).
4. Фото/видео доказательства (если есть).

Большинство брендов (Corsair, Seasonic, EVGA) предоставляют гарантийную замену при подтвержденных дефектах.

Когда и зачем нужно измерять реальную мощность блока питания

Измерение реальной мощности блока питания (БП) критично при сборке или модернизации ПК с высокопроизводительными компонентами: видеокартами уровня RTX 4090 или RX 7900 XTX, процессорами с TDP свыше 150 Вт, многодисковыми RAID-массивами. Заводские характеристики часто завышены на 10–20% из-за маркетинговых округлений или оптимистичных условий тестирования. Например, БП на 750 Вт может выдавать под нагрузкой лишь 650 Вт, что приведёт к нестабильной работе системы при пиковых нагрузках в играх или рендеринге.

Проверка необходима после 3–5 лет эксплуатации, особенно если БП работал в условиях повышенной температуры (выше 40°C) или частых перепадов напряжения. Электролитические конденсаторы теряют ёмкость, что снижает КПД и максимальную нагрузку на 15–30%. Для диагностики используйте ваттметр или мультиметр с функцией измерения тока: подключите БП к нагрузочному стенду или реальной системе, запустите стресс-тест (например, FurMark + Prime95) и сравните показания с паспортными данными.

При переходе на энергоэффективные компоненты – например, с Intel Core i9-13900K на AMD Ryzen 7 7800X3D – измерение поможет избежать избыточного запаса мощности. Если реальное потребление системы не превышает 350 Вт, БП на 850 Вт будет работать с низким КПД (менее 80% при нагрузке ниже 20%), увеличивая расходы на электроэнергию. В таких случаях целесообразно заменить БП на модель с подходящим диапазоном мощности (например, 550–650 Вт).

Для серверов и рабочих станций с резервированием питания (например, 2+1 БП) измерение реальной мощности каждого модуля позволяет правильно распределить нагрузку. Если один из БП выдаёт на 50 Вт меньше заявленного, система может переключаться на резервный источник чаще, чем необходимо, сокращая срок службы оборудования. Рекомендуется тестировать БП под нагрузкой, близкой к 70–80% от номинала, чтобы выявить скрытые дефекты.

При использовании нестандартных конфигураций – например, майнинговых ферм или систем с несколькими видеокартами в режиме SLI/CrossFire – измерение предотвращает перегрев и отказы. БП с сертификацией 80 PLUS Bronze может терять до 30% мощности при нагрузке выше 90%, что критично для ферм на базе 6–8 GPU. Для точного расчёта используйте формулу: P_реал = U × I × cosφ, где U – напряжение (12 В), I – ток (измеренный мультиметром), cosφ – коэффициент мощности (0,95–0,99 для современных БП).

Измерение также оправдано при подборе БП для компактных корпусов (например, ITX) или систем с пассивным охлаждением. В таких случаях даже небольшое превышение мощности над реальным потреблением приводит к росту температуры внутри корпуса на 5–10°C, что ускоряет деградацию компонентов. Для минимизации рисков выбирайте БП с запасом не более 20–25% от измеренной нагрузки и проверяйте его работу при максимальной температуре окружающей среды (до 50°C для некоторых моделей).
