Как измерить ток мультиметром в розетке 220в

Измерение тока в розетке 220В требует точного соблюдения техники безопасности и правильного выбора режима мультиметра. Стандартное напряжение сети в России и большинстве стран СНГ составляет 220–240 В переменного тока (AC) с частотой 50 Гц. Прямое подключение мультиметра в режиме измерения тока (амперметра) к розетке приведёт к короткому замыканию и выходу прибора из строя, а в худшем случае – к поражению электрическим током или возгоранию.

Для корректного измерения тока нагрузки необходимо использовать последовательное подключение мультиметра в цепь. Это означает, что прибор должен быть включён в разрыв провода, питающего нагрузку (например, электроприбор). Перед началом работы убедитесь, что мультиметр поддерживает измерение переменного тока (AC A) и имеет достаточный предел измерений – не менее 10 А для большинства бытовых задач.

Категория безопасности мультиметра должна быть не ниже CAT III 600 В или CAT IV 300 В для работы с сетевым напряжением. Используйте только щупы с изолированными рукоятками и защитными колпачками на разъёмах. Перед подключением отключите питание цепи, а после сборки схемы включайте его только после проверки правильности соединений. Никогда не прикасайтесь к оголённым частям щупов или проводов во время измерений.

Если требуется измерить ток потребления конкретного прибора, подключите его через мультиметр, установив переключатель в режим AC A на предел 10 А. Для более точных измерений малых токов (до 400 мА) используйте предел mA, но только после проверки нагрузки – превышение допустимого тока выведет прибор из строя. После завершения измерений сразу переведите мультиметр в режим напряжения (AC V) или выключите его, чтобы избежать случайного короткого замыкания.

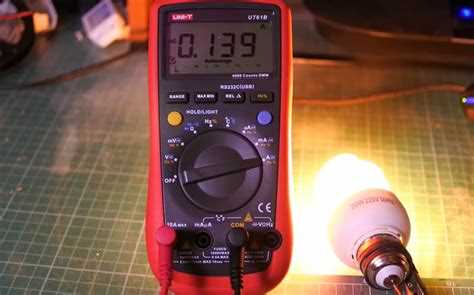

Какие режимы мультиметра выбрать для измерения тока в сети 220В

Для измерения тока в розетке 220В мультиметр должен работать в режиме постоянного (DC) или переменного (AC) тока, но с обязательным учетом типа нагрузки. В бытовых сетях используется переменный ток (AC), поэтому выбирайте режим ACA (переменный ток) с пределом измерения не менее 10 А. Большинство мультиметров имеют отдельные гнезда для измерения тока: 10A (для больших токов) и mA/μA (для малых). Подключайте щупы только к гнезду 10A и общему (COM), иначе прибор выйдет из строя.

Предел измерения зависит от ожидаемой нагрузки. Для стандартных бытовых приборов (чайник, обогреватель) достаточно диапазона 5–10 А. Если ток неизвестен, начинайте с максимального предела (10 А) и снижайте его при необходимости. Никогда не превышайте допустимый предел мультиметра – это приведет к перегоранию предохранителя или повреждению прибора. В таблице ниже приведены рекомендуемые настройки для типовых задач:

Перед измерением убедитесь, что мультиметр поддерживает работу с переменным током в выбранном диапазоне. Некоторые бюджетные модели ограничены по частоте (например, до 50–60 Гц), что подходит для бытовой сети. Избегайте режима DCA – он предназначен для постоянного тока и даст неверные показания. После подключения щупов в разрыв цепи (через токовые клещи или последовательно с нагрузкой) снимите показания, не касаясь металлических частей щупов.

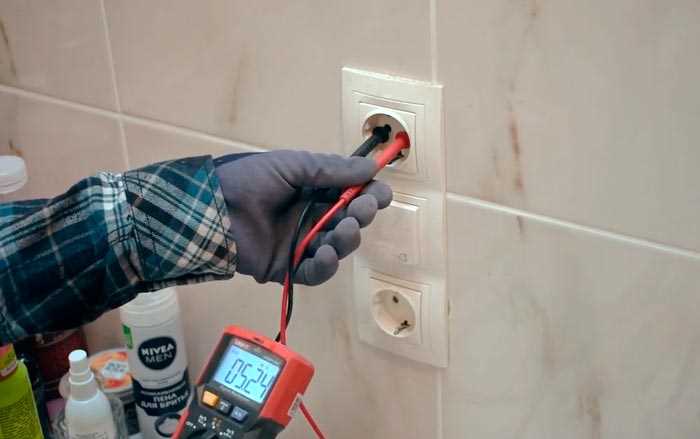

Как правильно подключить щупы мультиметра для проверки тока в розетке

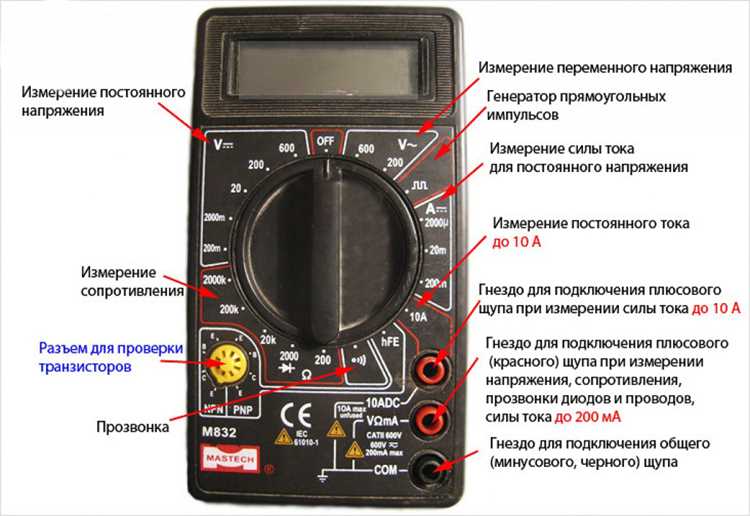

Перед подключением убедитесь, что мультиметр настроен на измерение переменного тока (AC) в диапазоне не менее 10 А. Большинство бытовых приборов потребляют ток до 5–7 А, но запас необходим для безопасности. Переключатель режимов должен стоять в положении «A~» или «AC A», а красный щуп – в гнездо с маркировкой «10A» или «20A». Черный щуп всегда остается в гнезде «COM».

Подключение щупов напрямую к розетке для измерения тока – грубая ошибка, которая приведет к короткому замыканию и повреждению прибора. Вместо этого используйте последовательное подключение: разорвите цепь, подключив мультиметр между источником питания и нагрузкой. Например, для проверки тока утюга:

• Отключите утюг от сети.
• Подсоедините один щуп к фазному проводу вилки, второй – к соответствующему контакту утюга.
• Включите утюг и зафиксируйте показания.

Если требуется измерить ток в розетке без конкретного прибора, используйте токовые клещи или специальный адаптер с разъемом для мультиметра. Такие адаптеры имеют встроенный шунт и подключаются параллельно нагрузке, исключая риск короткого замыкания. При работе с адаптером следуйте инструкции: красный щуп подключайте к выходу «+», черный – к «–», а сам адаптер вставляйте в розетку только после проверки полярности.

После завершения измерений сразу переведите мультиметр в режим напряжения или выключите его. Хранение прибора в режиме измерения тока сокращает срок службы батареи и повышает риск случайного короткого замыкания при следующем использовании. Всегда проверяйте целостность изоляции щупов и отсутствие повреждений на проводах – трещины или оголенные участки могут стать причиной поражения электрическим током.

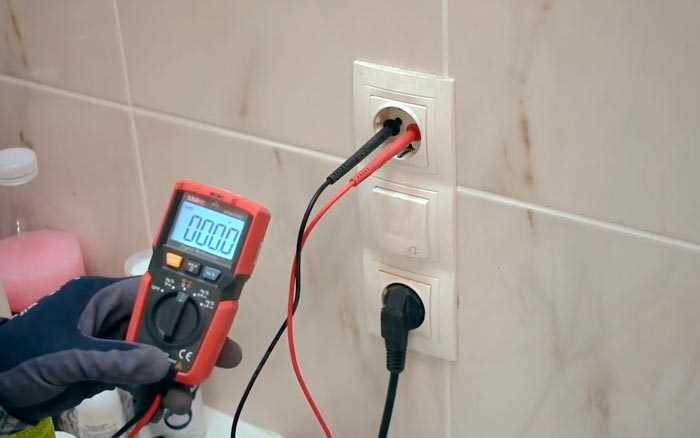

Почему нельзя измерять ток напрямую в розетке и как обойти это ограничение

Измерение тока в розетке 220 В мультиметром напрямую приводит к короткому замыканию. Внутреннее сопротивление прибора в режиме амперметра составляет доли ома, что вызывает ток в сотни ампер при подключении к сети. Это мгновенно срабатывает автоматический выключатель или сгорает предохранитель мультиметра, а в худшем случае – повреждает прибор, вызывает возгорание или поражение электрическим током. Стандартные мультиметры рассчитаны на измерение тока до 10–20 А, тогда как ток короткого замыкания в бытовой сети может превышать 1000 А.

Обойти ограничение можно двумя способами:

• Использование токовых клещей – бесконтактный метод, при котором измеряется магнитное поле вокруг проводника. Клещи подходят для переменного тока, не требуют разрыва цепи и безопасны при напряжении до 600 В. Погрешность измерений – 1–3%.
• Подключение через нагрузку – последовательное включение мультиметра в цепь с потребителем (например, лампой накаливания или резистором). Для этого:
1. Отключите питание в щитке.
2. Разберите розетку или используйте удлинитель с разборным корпусом.
3. Подключите мультиметр в разрыв фазного провода (режим измерения тока, предел – не менее 10 А).
4. Восстановите питание и зафиксируйте показания.

При работе с нагрузкой выбирайте предел измерений с запасом: для бытовых приборов мощностью до 2 кВт достаточно 10 А, для более мощных – 20 А. Никогда не измеряйте ток в розетке без нагрузки – это гарантированно выведет мультиметр из строя. Для точности используйте провода с сечением не менее 1,5 мм² и надежные зажимы типа «крокодил». После измерений сразу переключите мультиметр в режим напряжения, чтобы избежать случайного короткого замыкания при следующем использовании.

Какие дополнительные приборы или устройства нужны для безопасного замера тока

Для измерения тока в розетке 220В мультиметром потребуется токовые клещи с диапазоном до 20 А и поддержкой переменного тока (AC). Они позволяют обойтись без разрыва цепи, снижая риск короткого замыкания или поражения электричеством. Модели с разъёмом для подключения к мультиметру (например, UNI-T UT210E) обеспечивают точность до 0,1 А и гальваническую развязку. Альтернатива – шунт сопротивлением 0,01 Ом, но его установка требует отключения питания и работы с оголёнными проводами, что повышает опасность.

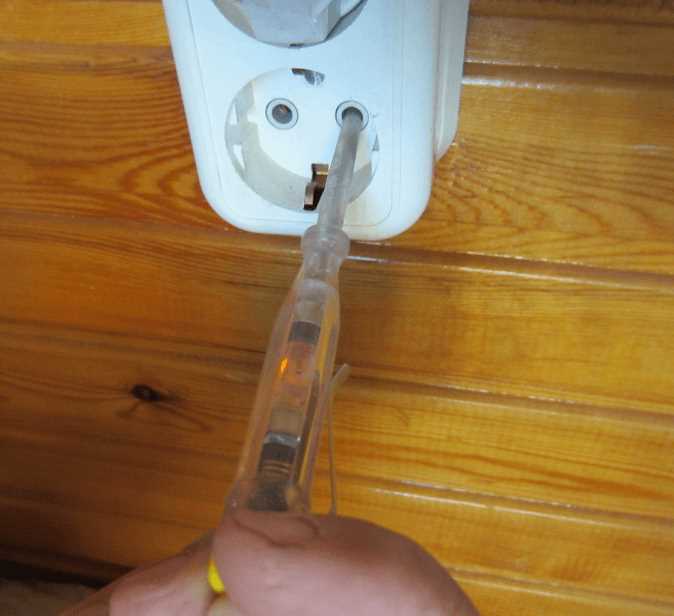

Разделительный трансформатор 220В/220В мощностью не менее 500 Вт исключает риск поражения током при случайном касании фазы. Для проверки наличия напряжения используйте бесконтактный индикатор напряжения (например, Fluke 1AC II) – он реагирует на электромагнитное поле даже через изоляцию. Дополнительно пригодится изолированный инструмент с маркировкой 1000 В и диэлектрические перчатки класса 00 (испытательное напряжение 2,5 кВ).

Как рассчитать ожидаемый ток нагрузки перед измерением

Перед измерением тока в розетке 220 В определите мощность подключаемого устройства. На корпусе прибора или в технической документации указана номинальная мощность (P) в ваттах (Вт). Для расчёта тока (I) используйте формулу: I = P / U, где U – напряжение сети (220 В). Например, чайник мощностью 2000 Вт потребляет ток 2000 / 220 ≈ 9,1 А. Учитывайте пусковые токи: у двигателей или компрессоров они могут в 3–7 раз превышать номинальные.

Для сложных нагрузок с реактивной составляющей (холодильники, кондиционеры) применяйте формулу с коэффициентом мощности (cos φ): I = P / (U × cos φ). Значение cos φ обычно указывается на шильдике устройства (0,7–0,9 для бытовых приборов). При cos φ = 0,8 ток для прибора мощностью 1500 Вт составит 1500 / (220 × 0,8) ≈ 8,5 А. Игнорирование cos φ приведёт к заниженной оценке тока.

Суммируйте токи всех одновременно работающих устройств, если измеряете общую нагрузку на линию. Например, одновременная работа чайника (9,1 А), микроволновки (6,8 А) и стиральной машины (10 А) даст суммарный ток ≈ 25,9 А. Превышение допустимого тока автомата защиты (обычно 16 А для бытовых розеток) приведёт к его срабатыванию. Проверяйте сечение проводки: для 16 А минимальное сечение медного провода – 2,5 мм².

Используйте онлайн-калькуляторы или таблицы для быстрого расчёта. Введите мощность и напряжение – сервис выдаст ток с учётом cos φ. Для точных измерений выбирайте мультиметр с запасом по току: при ожидаемых 10 А берите прибор с пределом 20 А. Измерение тока выше предела приведёт к перегоранию предохранителя или повреждению прибора.

Записывайте расчётные значения перед измерением. Сравните их с фактическими показаниями мультиметра: расхождение более 10% указывает на неисправность устройства или ошибку в расчётах. Для индуктивных нагрузок (дрели, пылесосы) учитывайте, что реальный ток может отличаться из-за колебаний напряжения в сети.

Какие ошибки чаще всего приводят к повреждению мультиметра или травмам

Использование неподходящих щупов или их неправильное подключение – вторая распространённая причина поломок. Стандартные щупы, идущие в комплекте с бюджетными мультиметрами, рассчитаны на ток до 10 А и напряжение до 600 В, но их изоляция часто не выдерживает длительного воздействия сетевого напряжения. При измерении тока свыше 5 А в розетке 220 В рекомендуется использовать специализированные токовые клещи или внешний шунт сопротивлением 0,01 Ом. Никогда не подключайте щупы к гнезду «10A» при измерении напряжения – это гарантированно сожжёт входной усилитель.

Пренебрежение проверкой целостности изоляции и механической прочности щупов приводит к поражению электрическим током. Даже микротрещины в изоляции приводят к утечкам тока на корпус прибора, особенно во влажной среде. Перед каждым измерением осматривайте щупы на предмет повреждений: трещин, оголённых проводов, деформации наконечников. Для работы с сетью 220 В используйте только щупы с двойной изоляцией и категорией безопасности CAT III или выше. При появлении малейших признаков нагрева или искрения немедленно прекращайте измерения – это сигнал о превышении допустимых параметров.

Как проверить работоспособность мультиметра перед измерением тока

Перед измерением тока в сети 220В убедитесь, что мультиметр исправен. Начните с проверки батареи: установите переключатель в режим измерения напряжения постоянного тока (DCV) на предел 20 В и коснитесь щупами контактов батареи 9 В. Показания должны быть в пределах 7,5–9,5 В. Если напряжение ниже 7 В, замените элемент питания – низкий заряд искажает результаты и увеличивает риск ошибок.

Проверьте целостность щупов и гнёзд. Подключите чёрный щуп к разъёму COM, красный – к гнезду для измерения тока (обычно обозначено как A или mA). Переведите мультиметр в режим прозвонки (значок диода или звукового сигнала) и замкните щупы между собой. Прибор должен издать непрерывный звук, а на дисплее появиться значение, близкое к 0 Ом. Если сигнала нет или сопротивление превышает 1 Ом, щупы или кабель повреждены – замените их.

Для проверки точности измерений используйте эталонный источник тока, например, резистор на 1 кОм с допуском 1%. Подключите его к мультиметру в режиме измерения сопротивления (2 кОм). Показания должны совпадать с номиналом резистора ±1%. Если отклонение больше, откалибруйте прибор согласно инструкции или замените его – неточные измерения в сети 220 В опасны для жизни.
