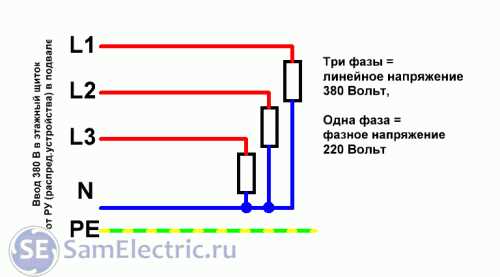

Нулевой провод в электрической сети теоретически должен иметь потенциал, близкий к земле – не более нескольких вольт. Однако на практике измерения часто показывают значения до 110 В, что свидетельствует о серьезных нарушениях в системе. Основная причина – обрыв нулевого проводника в цепи, приводящий к перераспределению напряжений между фазами и нулем. В трехфазных сетях с несимметричной нагрузкой это вызывает смещение нейтрали, и напряжение на нуле может достигать половины фазного – 110–127 В при стандартных 220 В.
Другие факторы включают плохой контакт в местах соединений, коррозию проводников или неправильное подключение потребителей. Например, при обрыве нуля в распределительном щите нагрузка перераспределяется между фазами, и напряжение на нулевом проводе у потребителя может вырасти до 190–220 В, если нагрузка на одной фазе значительно превышает остальные. В сетях с заземленной нейтралью (система TN-C) это особенно опасно, так как повышенный потенциал на нуле создает риск поражения током и выхода из строя оборудования.
Для диагностики используйте мультиметр в режиме измерения переменного напряжения. Проверьте разность потенциалов между нулем и землей: значения выше 5–10 В указывают на проблему. Если напряжение на нуле превышает 50 В, немедленно отключите питание и проверьте целостность нулевого проводника от потребителя до трансформаторной подстанции. Особое внимание уделите соединениям в распределительных коробках и щитах – окисленные или ослабленные контакты часто становятся причиной аварий.
Решение проблемы требует устранения обрыва или восстановления надежного контакта. В системах TN-C-S или TN-S рекомендуется проверить целостность заземляющего проводника (PE), так как его повреждение также может вызывать смещение потенциала нуля. При повторяющихся случаях повышенного напряжения на нуле установите реле напряжения или стабилизатор, настроенный на отключение при превышении 240 В или падении ниже 180 В. В многоквартирных домах с устаревшей проводкой (алюминиевые провода, система TN-C) замена на медь и переход на TN-S снижает риски в несколько раз.
Как возникает разность потенциалов между нулевым проводом и землёй
Разность потенциалов между нулевым проводом и землёй возникает из-за падения напряжения на участке цепи от точки заземления до потребителя. В идеальной трёхфазной системе ток в нулевом проводе равен нулю при симметричной нагрузке, но на практике нагрузка редко бывает равномерной. Даже небольшой дисбаланс (например, 5–10% между фазами) вызывает ток в нулевом проводе, который, протекая по его сопротивлению, создаёт напряжение относительно земли. Например, при сопротивлении нулевого провода 0,5 Ом и токе 10 А падение напряжения составит 5 В – достаточное для измерения.
Основные причины появления напряжения на нулевом проводе:
- Обрыв или плохой контакт нулевого проводника в цепи (особенно в распределительных щитах или на вводе в здание).
- Несимметричная нагрузка фаз – например, одна фаза загружена на 15 кВт, а две другие на 5 кВт каждая.
- Паразитные токи утечки через изоляцию или ёмкостные связи (актуально для длинных кабельных линий).
- Неправильное заземление нейтрали трансформатора или его отсутствие в сети TN-C.
Для диагностики измеряют напряжение между нулевым проводом и заведомо исправным заземлением (например, контуром здания) с помощью вольтметра с высоким входным сопротивлением (≥1 МОм). Если значение превышает 10–15 В, проверяют целостность нулевого проводника, балансируют нагрузку по фазам и устраняют утечки. В системах TN-C-S обязательно разделяют PEN-проводник на PE и N в главном распределительном щите, чтобы исключить перенос потенциала на заземлённые корпуса оборудования.
Основные причины обрыва или плохого контакта нулевого провода
Первая и наиболее частая причина – коррозия контактных соединений. В местах подключения нулевого провода к шинам, автоматам или клеммникам образуются оксидные пленки, особенно в условиях повышенной влажности или агрессивной среды. Например, в распределительных щитах на улице или в сырых подвалах сопротивление контакта может вырасти в 10–15 раз за 2–3 года, что приводит к локальному нагреву и последующему обрыву. Рекомендуется использовать антикоррозийные смазки (например, Kontakt 60) и проводить ревизию соединений каждые 6 месяцев в проблемных зонах.
Механические повреждения провода возникают при нарушении технологии монтажа: перегибы с радиусом менее 10 диаметров кабеля, защемление в дверях или кабель-каналах, вибрационные нагрузки от работающего оборудования. Особенно уязвимы алюминиевые жилы сечением до 16 мм² – они ломаются при многократных изгибах. Для предотвращения обрывов следует применять гибкие медные провода (например, ПВС) в местах с динамическими нагрузками и фиксировать кабель с шагом не более 30 см.
Некачественные соединения методом скрутки или опрессовки без гильз – типичная ошибка при подключении нулевых проводников в старых электроустановках. Даже при визуально надежной скрутке сопротивление контакта со временем увеличивается из-за окисления и ослабления прижимных сил. Согласно ГОСТ 10434-82, соединения алюминиевых проводов должны выполняться только сваркой, пайкой или опрессовкой с применением специальных гильз (ГА, ГАМ). Для медных проводов допустима пайка или использование винтовых клеммников с подпружиненными контактами (например, WAGO 222).
Перегрузка нулевого провода в трехфазных сетях с нелинейными нагрузками (сварочные аппараты, импульсные блоки питания) приводит к его перегреву и обрыву. В таких системах токи высших гармоник (особенно 3-й) суммируются в нулевом проводнике, превышая фазные токи на 30–50%. Например, при подключении 10 компьютеров с блоками питания мощностью 500 Вт каждый ток в нуле может достигать 15–20 А при сечении провода 2,5 мм². Решение – увеличение сечения нулевого провода в 1,5–2 раза относительно фазных или установка фильтров гармоник.
Внешние воздействия, такие как грызуны, строительные работы или падение деревьев, разрушают изоляцию и жилы нулевого провода. В частном секторе до 40% обрывов связаны с деятельностью крыс и мышей, которые перегрызают кабели в недоступных для осмотра местах. Для защиты используют металлические гофры (например, РЗ-ЦХ) или кабели с бронированной оболочкой (ВБбШв). При прокладке воздушных линий нулевой провод должен располагаться ниже фазных, чтобы минимизировать риск повреждения при обрыве опоры.
Влияние несимметричной нагрузки в трёхфазной сети на напряжение нуля
В трёхфазных сетях с глухозаземлённой нейтралью несимметрия нагрузки приводит к появлению тока в нулевом проводе. При равномерном распределении нагрузки (например, 10 кВт на каждую фазу) ток в нуле близок к нулю. Однако при отклонении нагрузки на 30% в одной из фаз ток в нулевом проводе достигает 20–40% от фазного, что вызывает падение напряжения на активном сопротивлении нулевого проводника. Для сечения 16 мм² и длины линии 50 м это падение составит 5–15 В при токе 20 А, но при обрыве нуля или высоком переходном сопротивлении напряжение на нуле может вырасти до 110 В и выше.
Основные причины несимметрии – однофазные потребители с разной мощностью. Например, в жилом доме на фазе A подключены 5 кВт (электроплита), на фазе B – 3 кВт (освещение), на фазе C – 1 кВт (холодильник). Векторная сумма токов не равна нулю, и в нулевом проводе возникает ток, пропорциональный разности нагрузок. В таблице ниже приведены расчётные значения напряжения на нуле при различных сценариях несимметрии:
| Нагрузка фазы A, кВт | Нагрузка фазы B, кВт | Нагрузка фазы C, кВт | Ток в нуле, А | Напряжение на нуле (R=0,5 Ом), В |
|---|---|---|---|---|
| 10 | 10 | 10 | 0 | 0 |
| 12 | 8 | 10 | 5,2 | 2,6 |
| 15 | 5 | 5 | 14,4 | 7,2 |
| 20 | 0 | 0 | 28,9 | 14,5 |
Для минимизации напряжения на нулевом проводе необходимо соблюдать баланс нагрузок. В промышленных сетях применяют симметрирующие устройства, например, статические компенсаторы реактивной мощности (СТК), которые корректируют несимметрию в реальном времени. В бытовых сетях рекомендуется равномерно распределять однофазные потребители по фазам: мощные приборы (электрокотлы, сварочные аппараты) подключать к разным фазам, а не концентрировать на одной. При проектировании сетей с преобладающей однофазной нагрузкой (например, офисные здания) сечение нулевого провода увеличивают на 50–100% относительно фазных.
Обрыв нулевого провода в условиях несимметрии приводит к перераспределению напряжений между фазами. В сети 380/220 В при обрыве нуля и нагрузке 15 кВт на фазе A, 5 кВт на фазе B и 0 кВт на фазе C напряжение на фазе C может вырасти до 380 В, а на фазе B – снизиться до 110 В. Это опасно для оборудования: лампы накаливания перегорают, электронные приборы выходят из строя. Для защиты используют реле напряжения с порогом срабатывания 240–250 В и временем отключения не более 0,1 с.
Контроль несимметрии осуществляют с помощью анализаторов качества электроэнергии (например, Fluke 435 или Chauvin Arnoux CA 8336). Допустимое значение несимметрии по ГОСТ 32144-2013 – не более 2% для сетей 0,4 кВ. При превышении этого показателя проводят перераспределение нагрузок или устанавливают симметрирующие трансформаторы. В сетях с частыми колебаниями нагрузки (например, стройплощадки) применяют автоматические переключатели фаз, которые динамически балансируют нагрузку.
Как проверить наличие напряжения на нулевом проводе с помощью мультиметра
Переключите мультиметр в режим измерения переменного напряжения (ACV) на диапазон не менее 200 В. Подключите чёрный щуп к заведомо исправной точке заземления – например, к металлическому корпусу электрощита или заземляющей шине. Красный щуп присоедините к нулевому проводу. Если прибор показывает напряжение выше 5 В, это свидетельствует о проблеме: обрыве нуля, перекосе фаз или неисправности в цепи. Для проверки в розетке вставьте щупы в гнездо нулевого контакта и заземляющего (если есть), либо используйте адаптер с выведенными проводами.
Измерьте напряжение между нулевым и фазным проводами – оно должно быть близко к 220 В. Затем проверьте разность потенциалов между нулем и заземлением: в исправной сети показания не должны превышать 1–3 В. Если мультиметр фиксирует 110 В или близкие значения, отключите нагрузку и повторите замер. Стойкое напряжение указывает на обрыв нулевого проводника в магистрали или неправильное подключение в распределительном щите.
Опасности для бытовой техники при появлении напряжения на нуле
Напряжение в 110 В на нулевом проводе – критический сбой, приводящий к необратимым повреждениям электроники. Большинство бытовых приборов рассчитаны на разность потенциалов между фазой и нулем в 220–230 В, но не на обратную полярность или смещение нуля. При появлении напряжения на нулевом проводнике схема питания устройства искажается: вместо штатного режима возникает перенапряжение на входных цепях. Например, импульсные блоки питания телевизоров и компьютеров выходят из строя при скачках выше 260 В, а в данном случае разность потенциалов может достигать 330 В (220 В фазы + 110 В нуля).
Особому риску подвергаются приборы с импульсными источниками питания (ИИП) и микропроцессорным управлением. К ним относятся:
- Современные холодильники с электронными модулями – сгорают платы управления при токе утечки свыше 50 мА;
- Стиральные машины – повреждаются инверторные двигатели и симисторные ключи;
- Микроволновые печи – выходят из строя магнетроны и высоковольтные трансформаторы;
- Wi-Fi-роутеры и сетевое оборудование – деградируют чипы при длительном воздействии напряжения выше 250 В.
Даже кратковременное воздействие (менее 1 секунды) способно вызвать пробой изоляции в обмотках трансформаторов или конденсаторах фильтрации.
Пассивные устройства, такие как лампы накаливания или нагревательные приборы, менее уязвимы, но и они страдают от перегрева. Например, ТЭНы бойлеров и электроплит при напряжении 330 В потребляют мощность в 2,25 раза выше номинальной (P = U²/R), что приводит к перегоранию спиралей или разрушению керамических изоляторов. В многоквартирных домах с общим нулевым проводом сбой на одном этаже может вывести из строя технику во всем подъезде.
Для защиты рекомендуется использовать:
- Реле напряжения с порогом срабатывания 240–250 В и временем отключения ≤ 0,1 с (например, Zubr R116y или Новатек-Электро РН-113);
- Стабилизаторы напряжения с гальванической развязкой для критически важной техники (мощностью от 1 кВт);
- УЗО с током утечки 30 мА для предотвращения пожаров при пробое изоляции;
- Отдельные линии заземления с сопротивлением ≤ 4 Ом для снижения потенциала на нуле.
При обнаружении напряжения на нулевом проводе необходимо немедленно отключить вводной автомат и вызвать аварийную службу. Самостоятельное вмешательство без отключения питания опасно – разность потенциалов между нулем и заземлением может достигать смертельных значений.
Профилактика включает регулярную проверку состояния нулевого проводника мультиметром (должно быть ≤ 5 В относительно земли) и визуальный осмотр соединений в этажных щитках. В частных домах с воздушными линиями электропередач рекомендуется устанавливать повторное заземление нуля на вводе с сопротивлением не более 10 Ом. Игнорирование проблемы приводит к кумулятивным повреждениям: даже если техника не выходит из строя сразу, ресурс ее компонентов сокращается на 30–50%.
Способы устранения проблемы с повышенным напряжением на нулевом проводе
Проверьте качество контактных соединений в распределительных щитах, коробках и на вводах в здания. Ослабленные или окисленные клеммы создают дополнительное переходное сопротивление, что приводит к падению напряжения на нуле. Используйте динамометрическую отвертку для затяжки винтовых соединений с усилием 2,5 Н·м для медных проводников сечением до 16 мм². Для алюминиевых проводов применяйте специальные антиокислительные пасты.
Установите реле контроля напряжения (РКН) с пороговыми значениями 198–242 В для фазного и 0–10 В для нулевого проводов. Современные модели, такие как ZUBR R116y или Новатек-Электро РН-113, способны отключать нагрузку за 0,02 секунды при превышении допустимых параметров. Подключайте РКН до вводного автомата, чтобы защитить всю сеть.
В трехфазных сетях с несимметричной нагрузкой используйте симметрирующие устройства, такие как УСН-0,4 или АСКУ-380. Они автоматически перераспределяют токи между фазами, снижая ток в нулевом проводе до 10–15% от фазного. Устанавливайте устройства на вводе в здание или непосредственно перед группой несимметричных потребителей.
Если напряжение на нуле возникает из-за влияния соседних электроустановок, выполните разделение нулевых проводников. В системах TN-C-S разделите PEN-проводник на PE и N в главной заземляющей шине (ГЗШ), соблюдая сечение не менее 10 мм² для меди. Заземляющий проводник PE подключите к контуру заземления с сопротивлением не более 4 Ом, измеренным по методике ГОСТ Р 50571.16-2019.
В критических случаях, когда перечисленные меры не дают результата, замените систему заземления на TN-S с отдельным нулевым рабочим и защитным проводниками на всем протяжении линии. Это требует прокладки дополнительного кабеля, но исключает появление опасного потенциала на нуле. Для жилых домов используйте кабель ВВГнг-LS 5х10 или аналоги с соответствующим сечением.
