Импульсные помехи – это кратковременные скачки напряжения или тока, возникающие из-за коммутации мощных нагрузок, грозовых разрядов или неисправностей в электросети. Их амплитуда может превышать номинальное напряжение в 5–10 раз, а длительность варьируется от наносекунд до миллисекунд. Такие помехи способны вывести из строя чувствительную электронику, вызвать сбои в работе микроконтроллеров или даже привести к необратимому повреждению компонентов. Фильтр импульсных помех (ФИП) – это устройство, предназначенное для подавления этих скачков до безопасного уровня.
Основные элементы ФИП – это варисторы, газовые разрядники, диоды TVS и конденсаторы. Варисторы, например, на основе оксида цинка (ZnO), начинают проводить ток при превышении порогового напряжения (обычно 1,5–2,5 от номинального), шунтируя избыточную энергию на землю. Газовые разрядники срабатывают при напряжении 90–1000 В, обеспечивая защиту от высокоэнергетических импульсов, но имеют ограниченный ресурс по количеству срабатываний (до 1000 циклов). Диоды TVS (Transient Voltage Suppressor) реагируют за пикосекунды, но рассчитаны на меньшую мощность – до нескольких киловатт.
Эффективность ФИП зависит от правильного подбора компонентов под конкретные условия эксплуатации. Для защиты низковольтных цепей (до 30 В) оптимальны TVS-диоды с временем срабатывания менее 1 нс и емкостью не более 50 пФ. В промышленных сетях 220/380 В применяют варисторы с энергией поглощения от 100 до 500 Дж и газовые разрядники на 230–440 В. Конденсаторы (обычно керамические или пленочные) используют для фильтрации высокочастотных составляющих помех, но их емкость не должна превышать 0,1 мкФ, чтобы избежать ухудшения динамических характеристик цепи.
При проектировании ФИП критически важно учитывать импеданс источника помех и нагрузки. Если импеданс источника низкий (например, при близком ударе молнии), требуется комбинированная защита: сначала газовый разрядник для поглощения основного импульса, затем варистор для ограничения остаточного напряжения, и наконец, TVS-диод для финальной стабилизации. В высокочастотных цепях (свыше 1 МГц) необходимо минимизировать паразитную индуктивность монтажа, используя короткие проводники и SMD-компоненты.
Проверка работоспособности ФИП проводится с помощью генераторов импульсных помех, соответствующих стандартам IEC 61000-4-5 (для сетевых помех) или ISO 7637-2 (для автомобильной электроники). Например, тест по IEC 61000-4-5 предполагает подачу импульса 1,2/50 мкс с амплитудой до 6 кВ. Если после испытаний напряжение на выходе ФИП не превышает 1,5 номинального, защита считается эффективной. Для долговременной надежности рекомендуется периодически проверять варисторы на деградацию (изменение сопротивления более чем на 10%) и заменять их при необходимости.
Какие типы импульсных помех встречаются в электрических цепях
Для классификации помех используют стандарты IEC 61000-4-2 (ESD), IEC 61000-4-4 (коммутационные) и IEC 61000-4-5 (грозовые). Коммутационные помехи чаще всего подавляют RC-цепочками или варисторами, грозовые – газовыми разрядниками или TVS-диодами, а ESD – специализированными супрессорами с низкой емкостью (менее 1 пФ). При проектировании фильтров учитывают спектральный состав помехи: высокочастотные компоненты (до 1 ГГц) требуют ферритовых колец или LC-фильтров, низкочастотные – конденсаторов большой емкости (10–100 мкФ).
Основные компоненты фильтра импульсных помех и их назначение
Фильтр импульсных помех строится на трех ключевых элементах: конденсаторах, дросселях и варисторах. Конденсаторы (обычно керамические или пленочные) с емкостью от 0,1 до 10 мкФ шунтируют высокочастотные помехи на землю, снижая их амплитуду до безопасного уровня. Для эффективной работы на частотах выше 1 МГц используют конденсаторы с низкой паразитной индуктивностью, например, типа X2 или Y2, рассчитанные на напряжение не ниже 275 В AC.
Дроссели (индуктивности) с ферритовыми или порошковыми сердечниками создают барьер для импульсных токов, блокируя их проникновение в защищаемую цепь. Оптимальный выбор – синфазные дроссели с индуктивностью 1–100 мГн, способные выдерживать токи до 10 А без насыщения. Для подавления дифференциальных помех применяют разделительные дроссели с бифилярной намоткой, минимизирующие взаимную индуктивность.
Варисторы (металлооксидные) защищают от перенапряжений, поглощая энергию импульсов амплитудой до 6 кВ. Ключевые параметры: напряжение срабатывания (обычно 130–460 В для сетей 220 В) и максимальная рассеиваемая энергия (от 20 до 200 Дж). Для длительной работы выбирают варисторы с низким током утечки (<10 мкА) и высокой термостабильностью, например, серии V25S или 7K.
Дополнительные элементы – газовые разрядники и TVS-диоды – используются в комбинированных схемах для защиты от экстремальных импульсов. Разрядники с напряжением пробоя 90–1000 В инициируют дуговой разряд при превышении порога, отводя ток до 20 кА. TVS-диоды (например, серии SMAJ или SMBJ) реагируют за наносекунды, ограничивая напряжение на уровне 5–500 В, но имеют меньшую энергоемкость (до 1500 Вт). Сочетание компонентов подбирается исходя из спектра помех и требований к надежности.
Как выбрать параметры фильтра для защиты конкретного оборудования
Первым шагом определите спектр частот импульсных помех, характерных для вашего оборудования. Для промышленных систем с высокочастотными преобразователями (например, частотные приводы 5–20 кГц) требуются фильтры с полосой подавления от 10 кГц до 1 МГц. В бытовой электронике (ПК, телевизоры) достаточно защиты от помех в диапазоне 1–100 кГц. Используйте анализатор спектра или данные из технической документации оборудования: если производитель указывает чувствительность к помехам на частоте 50 кГц, выбирайте фильтр с затуханием не менее 40 дБ на этой частоте.
Рассчитайте допустимый уровень помех на входе оборудования. Для микроконтроллеров с рабочим напряжением 3,3 В и порогом сбоя 0,5 В амплитуда помех не должна превышать 0,3 В. При входном напряжении сети 220 В и коэффициенте подавления фильтра 60 дБ максимальная амплитуда помех на выходе составит 0,22 В – значение в пределах нормы. Для расчетов используйте формулу:
Uвых = Uвх / (10^(K/20)),
где Uвх – амплитуда помехи на входе, K – коэффициент подавления в дБ.
| Тип оборудования | Диапазон частот помех, кГц | Минимальное затухание, дБ | Максимальный ток, А | Тип фильтра |
|---|---|---|---|---|
| Серверные блоки питания | 10–500 | 50 | 10–30 | LC-фильтр с ферритовым сердечником |
| Частотные преобразователи | 5–1000 | 60 | 5–100 | Комбинированный (емкостной + индуктивный) |
| Медицинское оборудование (ЭКГ) | 0,1–100 | 80 | 0,1–2 | Фильтр с активным подавлением |
Учитывайте импеданс нагрузки и источника. Для низкоомных нагрузок (менее 1 Ом) используйте фильтры с высокой индуктивностью (1–10 мГн), чтобы избежать резонанса. При высокоомных нагрузках (более 1 кОм) эффективнее емкостные фильтры (0,1–1 мкФ). Проверяйте согласование импедансов: если источник имеет импеданс 50 Ом, а нагрузка – 1 кОм, выбирайте фильтр с промежуточным значением (например, 200 Ом) для минимизации отражений.

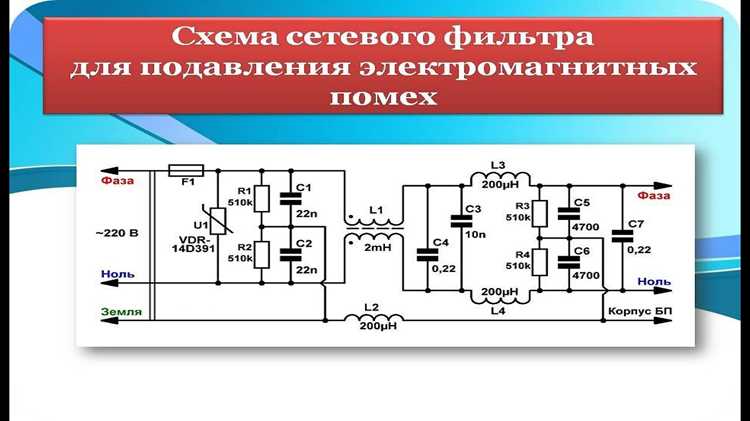

Схемы подключения фильтров импульсных помех в цепях питания
Фильтры импульсных помех в цепях питания подключаются по двум основным схемам: последовательной и параллельной. Последовательная схема (LC-фильтр) включает дроссель (индуктивность 10–100 мкГн) и конденсаторы (X-класса 0,1–1 мкФ) на входе и выходе. Дроссель блокирует высокочастотные помехи, а конденсаторы шунтируют их на землю. Для симметричных помех применяют дифференциальные дроссели с двумя обмотками на одном сердечнике. Параллельная схема (RC- или RLC-цепочка) используется для подавления резонансных выбросов напряжения: резистор (10–100 Ом) гасит энергию, конденсатор (0,01–0,1 мкФ) отводит помеху, а индуктивность (1–10 мкГн) сглаживает переходные процессы.
- Схема «П-фильтр»: два конденсатора X-класса (0,47 мкФ) на входе и выходе, между ними – синфазный дроссель (30–50 мкГн). Эффективна для подавления помех в диапазоне 150 кГц–30 МГц. Применяется в импульсных блоках питания мощностью до 500 Вт.
- Схема с варистором: варистор (например, TVS-диод на 300–400 В) параллельно конденсатору Y-класса (2,2 нФ) на землю. Защищает от перенапряжений до 1,5 кВ, но требует заземления с сопротивлением <0,1 Ом.
- Комбинированная схема: последовательный LC-фильтр + параллельный варистор. Используется в промышленных источниках питания с высокими требованиями к ЭМС (стандарты CISPR 11, MIL-STD-461).
Отличия фильтров для сетей переменного и постоянного тока
Для AC-сетей критична фазовая синхронизация компонентов, чтобы избежать резонанса на гармониках. Пример: фильтры для промышленных частотных преобразователей используют ферритовые кольца с высокой магнитной проницаемостью (μ ≥ 5000) для подавления помех в диапазоне 150 кГц–30 МГц.
Фильтры для постоянного тока (DC) оптимизированы под однонаправленный ток и отсутствие нулевых переходов. Здесь применяются керамические конденсаторы с низким ESR (≤ 10 мОм) и дроссели на сердечниках с зазором для предотвращения насыщения. Особенности:
- рабочее напряжение от 3,3 В до 1000 В (зависит от приложения);
- подавление помех в диапазоне 10 кГц–1 ГГц (актуально для импульсных источников питания);
- использование TVS-диодов вместо варисторов для защиты от ESD.
В DC-системах важно минимизировать индуктивность монтажа – рекомендуется применять SMD-компоненты и короткие дорожки на плате. Для автомобильных приложений (12/24 В) фильтры дополняются супрессорами на 60–80 В для защиты от бросков при запуске двигателя.
Практические примеры применения фильтров в бытовой и промышленной технике
В бытовых холодильниках с инверторными компрессорами фильтры импульсных помех защищают электронные платы от скачков напряжения, возникающих при переключении режимов работы. Например, в моделях Samsung RB37A5000SA и LG GR-B22FWDSL используются LC-фильтры с дросселями на 10–20 мкГн и конденсаторами 0,1–1 мкФ, установленные на входе блока питания. Это снижает уровень высокочастотных помех до 40 дБ в диапазоне 150 кГц–30 МГц, предотвращая сбои в работе сенсорных панелей и систем No Frost.
В промышленных частотных преобразователях, таких как Siemens SINAMICS G120 или ABB ACS880, фильтры импульсных помех интегрированы в цепи питания IGBT-модулей. Здесь применяются комбинированные решения: ферритовые кольца на кабелях управления (например, Fair-Rite 2643002402 с импедансом 120 Ом на 100 МГц) и снабберные цепи из резисторов 10–50 Ом и конденсаторов 1–10 нФ. Такая схема гасит коммутационные выбросы до 1,5 кВ/мкс, продлевая срок службы полупроводниковых ключей на 30–40%.
В медицинском оборудовании, например в аппаратах ИВЛ Dräger Evita V800, фильтрация импульсных помех критична для безопасности пациента. Входные цепи оснащены многоступенчатыми фильтрами: первый каскад – синфазный дроссель на 50 мкГн (Murata 5225R5-R50M), второй – X-конденсаторы 0,47 мкФ (Kemet R46KN44705030K) и Y-конденсаторы 2,2 нФ (Vishay MKP3382). Это обеспечивает соответствие стандарту IEC 60601-1-2 по электромагнитной совместимости, исключая ложные срабатывания датчиков при работе соседнего оборудования.
В автомобильной электронике фильтры импульсных помех применяются для защиты CAN-шины от выбросов, возникающих при работе стартера или генератора. В блоках управления двигателем Bosch EDC17 используются TVS-диоды (например, Littelfuse SMBJ58A) и RC-цепи (100 Ом + 10 нФ) на линиях CAN-H и CAN-L. Это гасит импульсы до 80 В/мкс, предотвращая потерю данных при передаче сигналов между ЭБУ и датчиками. Аналогичные решения встречаются в системах Tesla Model 3, где фильтрация критична для работы автопилота.
В системах видеонаблюдения, таких как камеры Hikvision DS-2CD2387G2-LU, фильтры импульсных помех защищают PoE-инжекторы от переходных процессов в сети. Здесь применяются газовые разрядники (Bourns 2038-15-SM-RPLF) на входе питания и ферритовые бусины (TDK MPZ1608S101A) на линиях Ethernet. Такая комбинация выдерживает импульсы до 6 кВ (стандарт IEC 61000-4-5) и снижает уровень помех на 25–30 дБ в диапазоне 1–100 МГц, обеспечивая стабильную передачу видео без артефактов.
Типичные ошибки при установке и эксплуатации фильтров импульсных помех
Первая распространённая ошибка – неправильный выбор класса фильтра. Многие используют фильтры с номинальным током, не соответствующим нагрузке, что приводит к перегреву или снижению эффективности. Например, фильтр на 10 А, установленный в цепь с постоянной нагрузкой 12 А, выйдет из строя в течение нескольких месяцев. Производители указывают рабочий ток для длительной эксплуатации, а не пиковые значения. Перед установкой необходимо проверить реальное энергопотребление оборудования и выбрать фильтр с запасом не менее 20–30%.
Игнорирование требований к заземлению – вторая критическая ошибка. Фильтры импульсных помех часто оснащены конденсаторами класса Y, которые отводят высокочастотные помехи на землю. Если заземление выполнено некачественно (сопротивление выше 4 Ом) или отсутствует вовсе, фильтр не только не защищает, но и сам становится источником помех. В промышленных сетях с изолированной нейтралью (IT-системы) применение фильтров без адаптации схемы заземления может вызвать ложные срабатывания защитных устройств.
Неправильная ориентация и монтаж снижают эффективность фильтра на 30–50%. Фильтры с ферритовыми сердечниками или дросселями чувствительны к направлению тока: при обратной полярности индуктивность падает, а помехи проходят без ослабления. Также критично расстояние до источника помех – установка фильтра на расстоянии более 1 метра от защищаемого устройства делает его бесполезным из-за паразитных наводок на проводах. Монтаж должен выполняться строго по схеме производителя, с минимальной длиной проводников и экранированием входных/выходных цепей.
Эксплуатация фильтров без периодической проверки – ошибка, приводящая к скрытым отказам. Конденсаторы в фильтрах (особенно электролитические) деградируют со временем: ёмкость падает, тангенс угла потерь растёт. При температуре выше +60°C срок службы конденсаторов сокращается в 2–3 раза. Рекомендуется раз в 2 года проводить измерение импеданса фильтра на частотах 100 кГц–1 МГц и заменять элементы при отклонении параметров более чем на 15% от паспортных значений. В условиях повышенной влажности или вибрации интервал проверок следует сократить до 1 года.
