Простая контактная подвеска (ПКП) остаётся одним из наиболее экономичных и надёжных решений для электрификации железнодорожных линий с низкой и средней интенсивностью движения. Её конструкция включает несущий трос, к которому через струны подвешивается контактный провод, что обеспечивает минимальные затраты на монтаж и обслуживание. В России ПКП применяется на участках с максимальной скоростью до 120 км/ч, где динамические нагрузки не превышают 150 Н/м, а токосъём не требует высокой точности.
Основные преимущества ПКП – снижение капитальных затрат на 30–40% по сравнению с цепной подвеской и сокращение времени монтажа до 2–3 месяцев на 100 км пути. Однако её использование ограничено участками с низким уровнем гололёдообразования (толщина льда до 10 мм) и ветровыми нагрузками не более 25 м/с. При превышении этих параметров возрастает риск обрыва проводов и ухудшения качества токосъёма.
Для повышения долговечности ПКП рекомендуется применять контактные провода марки МФ-100 или МФ-120 с антикоррозийным покрытием, а также использовать струны из нержавеющей стали с шагом 8–12 м. На участках с частыми перепадами температур (более ±40°C) необходимо устанавливать компенсирующие устройства для поддержания натяжения провода в пределах 8–12 кН. Регулярная проверка износа контактного провода (допустимый износ – 20% от сечения) и замена струн каждые 5–7 лет продлевают срок службы системы до 25–30 лет.
При проектировании ПКП на кривых радиусом менее 600 м следует увеличивать натяжение контактного провода на 15–20% и применять двойные струны для предотвращения провисания. На станционных путях с низкой скоростью движения допускается использование жёстких поперечин вместо гибких, что снижает стоимость конструкции на 10–15%. Однако в зонах с высокой грозовой активностью (более 30 грозовых дней в год) требуется установка дополнительных разрядников для защиты от перенапряжений.

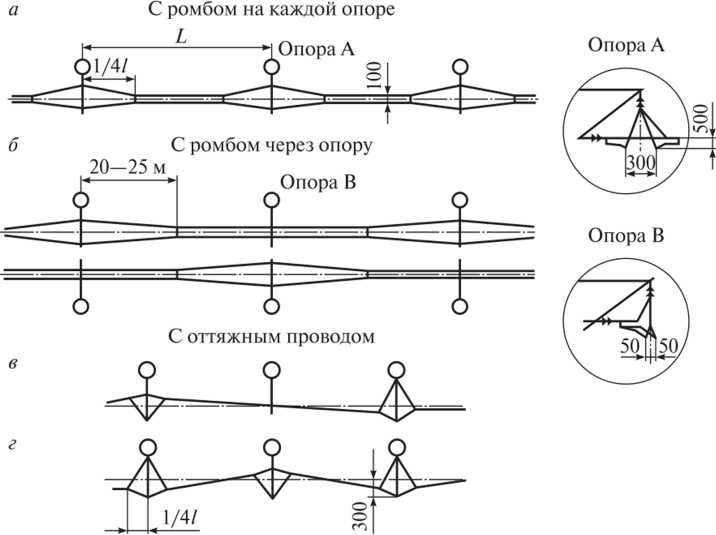

Конструктивные элементы простой контактной подвески и их назначение
Простая контактная подвеска состоит из несущего троса и контактного провода, закреплённых на опорных конструкциях. Несущий трос диаметром 9,1–12,5 мм изготавливается из сталемедного сплава с временным сопротивлением разрыву не менее 700 МПа. Его основная функция – восприятие механических нагрузок от контактного провода и передача их на поддерживающие устройства. Допустимый провес троса на пролёте 50–70 м не должен превышать 1/30 длины пролёта для обеспечения стабильного токосъёма при скоростях до 120 км/ч.
Контактный провод сечением 85–120 мм² изготавливается из меди или бронзы с удельным сопротивлением не более 0,0178 Ом·мм²/м. Его профиль – фасонный (МФ-85, МФ-100), с двумя продольными желобками для крепления струн. Рабочая поверхность провода полируется до шероховатости Ra ≤ 0,63 мкм, что снижает износ токоприёмников на 15–20%. Натяжение провода регулируется грузовыми компенсаторами с точностью ±5% от номинального значения (8–12 кН) для предотвращения локальных провисаний.
Струны изготавливаются из сталемедной проволоки диаметром 4–6 мм или синтетических материалов (например, арамидных нитей) с разрывной нагрузкой не менее 2 кН. Их длина варьируется от 0,3 до 1,5 м в зависимости от высоты подвески и типа опор. Шаг установки струн – 8–12 м на прямых участках и 5–8 м на кривых радиусом менее 600 м. Для снижения вибраций применяются демпфирующие струны с резиновыми вставками, увеличивающие срок службы провода на 25–30%.
Опорные конструкции включают железобетонные или металлические опоры с анкерными и поддерживающими устройствами. Железобетонные опоры типа СКЦ-10/12 выдерживают изгибающий момент до 120 кН·м и используются на участках с нормативной ветровой нагрузкой до 0,5 кПа. Металлические опоры из гнутого профиля толщиной 6–8 мм применяются в районах с агрессивными грунтами или сейсмичностью свыше 7 баллов. Крепление консолей осуществляется через изоляторы типа ИКСУ-27,5 с разрядным напряжением не менее 140 кВ.
Фиксаторы обеспечивают стабильное положение контактного провода относительно оси пути с отклонением не более ±300 мм на прямых и ±400 мм на кривых участках. Жёсткие фиксаторы из алюминиевого сплава АД31Т1 применяются на участках со скоростями до 160 км/ч, гибкие – из сталемедного троса диаметром 6–8 мм – на кривых радиусом менее 400 м. Угол наклона фиксатора к горизонтали должен составлять 10–15° для предотвращения «залипания» токоприёмника при гололёде.

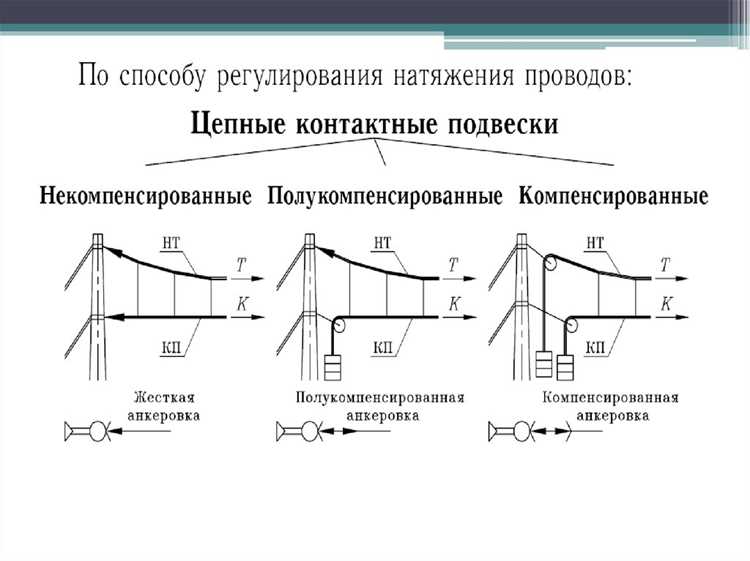

Анкерные устройства компенсируют температурные деформации проводов и поддерживают постоянное натяжение. Грузовые компенсаторы с блочной системой передачи усилия обеспечивают коэффициент передачи 1:3 или 1:4, снижая массу грузов до 300–500 кг на один анкерный участок. Длина анкерного участка не должна превышать 1600 м для медных проводов и 1200 м для бронзовых. В районах с температурными перепадами свыше 80°C применяются двухблочные компенсаторы с автоматической регулировкой натяжения.
Изоляторы в простой подвеске выполняют функции электрической изоляции и механического крепления. Тарельчатые изоляторы типа ПФ70-В используются в поддерживающих узлах с рабочим напряжением до 27,5 кВ, стержневые типа ИОС-110 – в анкерных устройствах. Минимальное расстояние по поверхности изолятора между металлическими частями должно составлять 300 мм для участков с чистой атмосферой и 400 мм – в зонах с промышленными загрязнениями. Для повышения надёжности применяются двухцепные гирлянды изоляторов с параллельным соединением.
Сравнение простой подвески с цепной: условия выбора для разных участков пути
Простая контактная подвеска (ПКП) и цепная подвеска (ЦП) отличаются конструкцией и эксплуатационными характеристиками, что определяет их применение на конкретных участках. ПКП состоит из одного контактного провода, закреплённого на опорах через фиксаторы, и обеспечивает токосъём при скоростях до 80–100 км/ч. ЦП включает несущий трос, контактный провод и струны, позволяя стабильно работать при скоростях до 200–250 км/ч. Выбор зависит от скоростного режима, нагрузки и условий эксплуатации.
На участках с низкой интенсивностью движения и скоростями до 100 км/ч ПКП предпочтительна из-за меньших затрат на монтаж и обслуживание. Стоимость строительства ПКП на 30–40% ниже, чем ЦП, а срок службы контактного провода достигает 25–30 лет при правильной эксплуатации. Однако при скоростях выше 120 км/ч ПКП теряет стабильность токосъёма: увеличивается износ контактного провода (до 1,5 мм/год) и пантографа, растёт вероятность отрывов. Для таких условий ЦП – единственный вариант.
- Грузонапряжённые участки: ЦП выдерживает токовые нагрузки до 2000 А, ПКП – до 1200 А. При суточном грузопотоке свыше 50 пар поездов ЦП снижает риск перегрева провода и продлевает межремонтные интервалы на 20–25%.
- Кривые малого радиуса (менее 600 м): ПКП требует установки дополнительных фиксаторов каждые 15–20 м, что увеличивает трудоёмкость обслуживания. ЦП сохраняет стабильность за счёт несущего троса, компенсирующего боковые нагрузки.
- Климатические условия: При гололёде толщиной свыше 10 мм ПКП склонна к обрывам из-за отсутствия резервирования. ЦП выдерживает нагрузку до 20 мм льда благодаря распределению веса между тросом и проводом.
Для участков с переменным профилем (подъёмы, уклоны) ЦП обеспечивает равномерное натяжение провода, предотвращая провисания и искрение. На станционных путях, где скорости не превышают 40 км/ч, ПКП экономически оправдана: её монтаж занимает в 2 раза меньше времени, а затраты на материалы снижаются на 50%. В тоннелях и на мостах ЦП применяется из-за ограниченного габарита: высота подвески регулируется струнами, исключая контакт с конструкциями.
Монтаж и регулировка натяжения проводов при установке простой подвески
Монтаж простой контактной подвески начинается с установки опор и консолей согласно проектной документации. Расстояние между опорами на прямых участках не должно превышать 65 м, на кривых – 45–50 м в зависимости от радиуса. Для фиксации консолей используют анкерные болты М24 с классом прочности не ниже 8.8, затягиваемые динамометрическим ключом с моментом 250–300 Н·м. Перед подъемом проводов проверяют вертикальность опор теодолитом с допуском ±2°.
Натяжение контактного провода выполняют с учетом температурных условий и материала провода. Для медного провода МФ-100 номинальное натяжение составляет 10 кН при температуре +20°C, для бронзового БрФ-100 – 12 кН. Регулировку проводят с помощью натяжных муфт или лебедок с динамометром, контролируя усилие по манометру или тензодатчику. Допустимое отклонение натяжения от расчетного – не более ±5%.
Перед раскаткой провода проверяют его целостность: отсутствие вмятин глубиной более 0,5 мм, трещин и коррозии на длине свыше 10 мм. Раскатку ведут с барабана, установленного на раскаточной тележке, со скоростью не более 5 км/ч. Для предотвращения перекручивания используют вертлюги с шарикоподшипниками. В местах пересечения с другими проводами устанавливают защитные кожухи из полиэтилена высокой плотности.
Фиксация провода на консолях осуществляется с помощью струновых зажимов типа ЗС-1 или ЗС-2. Расстояние между струнами на прямых участках – 8–12 м, на кривых – 5–7 м. Зажимы затягивают ключом с моментом 40–50 Н·м, предварительно очистив провод от смазки и окислов. На анкерных участках применяют клиновые зажимы КЗ-1, обеспечивающие надежное крепление при натяжении до 15 кН.
Регулировка зигзага контактного провода проводится с помощью шаблона или лазерного нивелира. Величина зигзага на прямых участках – ±300 мм от оси пути, на кривых – до ±400 мм в зависимости от радиуса. Отклонение от проектного значения не должно превышать ±20 мм. Для контроля используют мерную рейку с уровнем, устанавливаемую на головку рельса.
После монтажа проводят испытания натяжения с помощью вибрационного метода или тензометрических датчиков. Частота собственных колебаний провода должна соответствовать расчетной: для МФ-100 при натяжении 10 кН – 0,8–1,2 Гц. При отклонении более 10% провод подтягивают или ослабляют. Замеры выполняют в трех точках анкерного участка: в середине и на расстоянии 10 м от анкеров.
Документирование работ включает акт освидетельствования скрытых работ (установка опор, анкеровка), протокол натяжения проводов с указанием температуры воздуха, фактических усилий и отклонений. В паспорте контактной сети фиксируют дату монтажа, марку провода, длину анкерного участка и результаты испытаний. Все данные заносят в электронную базу с привязкой к километражу пути.
Типовые неисправности простой контактной подвески и методы их устранения
Обрыв струн – одна из наиболее частых неисправностей, возникающая из-за усталости металла, коррозии или механических повреждений. Признаки: провисание контактного провода, искрение при токосъеме. Устранение: замена струны на новую с аналогичными характеристиками (диаметр 4–6 мм, материал – сталь или бронза). Перед установкой проверяют целостность изоляторов и крепежных элементов. В зонах с интенсивным движением поездов рекомендуется использовать струны с антикоррозийным покрытием.
Износ контактного провода свыше допустимых 20% по сечению приводит к снижению механической прочности и ухудшению токосъема. Диагностика: визуальный осмотр с применением шаблонов или ультразвуковых толщиномеров. При превышении нормы провод заменяют участками не менее 100 м с обязательной проверкой натяжения (для МФ-100 – 10 кН). В местах стыков используют термитную сварку или болтовые соединители с медными гильзами.
Перекос контактного провода относительно оси пути возникает из-за неравномерного натяжения струн или деформации опор. Допустимое отклонение – не более 300 мм на прямых участках и 400 мм в кривых. Корректировка: регулировка струн с шагом 8–12 м, проверка положения фиксаторов. При смещении опор более чем на 50 мм требуется их выправка с использованием домкратов или замены фундамента.
Обледенение контактной сети нарушает токосъем, особенно при толщине льда свыше 3 мм. Методы борьбы: механическая очистка с помощью пантографов-скребков или тепловых установок (мощность не менее 50 кВт/км). Для профилактики применяют гидрофобные покрытия на проводах или подогрев струн током до +5°C. В регионах с частыми гололедами устанавливают системы автоматического мониторинга толщины льда.
Повреждение изоляторов (трещины, пробой) приводит к коротким замыканиям. Причина: механические удары, перепады температур или загрязнение поверхности. Замена: демонтаж дефектного изолятора (фарфорового или полимерного) с установкой нового с аналогичными параметрами (напряжение не менее 3 кВ, разрушающая нагрузка – 70 кН). Перед монтажом проверяют отсутствие сколов и сопротивление изоляции мегомметром (не менее 100 МОм).
Ослабление натяжения контактного провода ниже нормы (для МФ-100 – 8 кН) вызывает провисание и повышенный износ токоприемников. Контроль: динамометрические ключи или тензодатчики. Регулировка: подтяжка провода с помощью натяжных муфт или грузовых компенсаторов. При невозможности восстановления натяжения заменяют участок провода с последующей проверкой стрелы провеса (допуск ±50 мм).
Коррозия металлических элементов подвески ускоряется в зонах с агрессивными средами (промышленные районы, приморские участки). Защита: нанесение цинконаполненных покрытий на струны и крепеж, замена стальных деталей на нержавеющие (например, болты из стали 12Х18Н10Т). Периодичность осмотров: не реже 1 раза в 6 месяцев с обязательной очисткой от ржавчины и повторной обработкой антикоррозийными составами.
Неисправности фиксаторов (излом, деформация) нарушают зигзаг контактного провода, что приводит к одностороннему износу токоприемников. Причина: ударные нагрузки, вибрация или некачественный монтаж. Ремонт: замена фиксатора на новый с аналогичными геометрическими параметрами (длина плеча – 1,2–1,5 м, угол наклона – 10–15°). Перед установкой проверяют соосность с проводом и отсутствие люфтов в шарнирных соединениях.
