Как проверить аккумулятор мотоцикла на работоспособность

Аккумулятор мотоцикла – компонент, от которого зависит не только запуск двигателя, но и стабильность работы электроники. Средний срок службы свинцово-кислотных батарей составляет 3–5 лет, гелевых и AGM – до 6–8 лет, но реальные показатели зависят от условий эксплуатации. Проверка состояния аккумулятора должна проводиться не реже двух раз в сезон: перед зимним хранением и после него. Пренебрежение диагностикой приводит к внезапным отказам, коррозии клемм и повреждению генератора из-за повышенной нагрузки.

Первый этап проверки – визуальный осмотр. Обратите внимание на вздутие корпуса, трещины, подтёки электролита или белый налёт на клеммах. Эти признаки указывают на глубокий износ или перезаряд. Для обслуживаемых аккумуляторов проверьте уровень электролита: пластины должны быть полностью покрыты жидкостью (норма – 10–15 мм над пластинами). Если уровень ниже, долейте дистиллированную воду, но не электролит – это нарушит плотность и ускорит сульфатацию.

Измерение напряжения – базовый, но не исчерпывающий метод. Подключите мультиметр к клеммам: 12,6–12,8 В – полный заряд, 12,2–12,4 В – 50% ёмкости, ниже 12 В – критический разряд. Однако напряжение без нагрузки не показывает реальную работоспособность. Для точной оценки используйте нагрузочную вилку: при токе 100–150 А напряжение не должно падать ниже 9,6 В в течение 5–10 секунд. Если показатель ниже, аккумулятор не держит нагрузку и требует замены.

Проверка внутреннего сопротивления поможет выявить скрытые дефекты. Современные тестеры (например, Midtronics или Foxwell BT-705) измеряют этот параметр в миллиомах. Для мотоциклетных аккумуляторов норма – 5–15 мОм. Превышение значения на 20–30% указывает на сульфатацию пластин или осыпание активной массы. Ещё один способ – тест на саморазряд: зарядите аккумулятор до 100%, отключите его на 24 часа и снова измерьте напряжение. Падение более чем на 0,2 В свидетельствует о внутренних утечках.

Для гелевых и AGM-аккумуляторов критически важна проверка под нагрузкой, имитирующей запуск двигателя. Используйте тестер с функцией CCA (Cold Cranking Amps): реальный ток холодной прокрутки должен составлять не менее 70% от заявленного производителем. Например, если батарея маркирована как 200 CCA, при тесте она должна выдавать минимум 140 А. Если показатель ниже, аккумулятор не справится с запуском при низких температурах.

Не игнорируйте проверку генератора: перезаряд или недозаряд ускоряют деградацию батареи. Подключите мультиметр к клеммам при работающем двигателе: напряжение должно быть в пределах 13,8–14,5 В. Превышение 14,8 В приводит к кипению электролита, а ниже 13,5 В – к хроническому недозаряду. Если значения не соответствуют норме, проверьте регулятор напряжения и диодный мост.

Как измерить напряжение аккумулятора мотоцикла мультиметром

Отключите аккумулятор от бортовой сети мотоцикла, сняв клеммы. Начинайте с минусовой (чёрной), затем плюсовой (красной). Это предотвратит короткое замыкание и обеспечит чистое измерение без нагрузки.

Подсоедините щупы мультиметра к клеммам аккумулятора: красный – к плюсу, чёрный – к минусу. Убедитесь в надёжном контакте, иначе показания будут нестабильными. Если экран показывает отрицательное значение, поменяйте щупы местами.

Зафиксируйте показания при выключенном двигателе. Исправный свинцово-кислотный аккумулятор в состоянии покоя должен выдавать 12,6–12,8 В. Значения ниже 12,4 В указывают на разряд более чем на 50%, а ниже 12 В – на критическое состояние, требующее подзарядки или замены.

Запустите двигатель и повторите измерение на холостых оборотах. Напряжение должно подняться до 13,8–14,5 В. Если оно ниже 13,5 В, генератор не справляется с зарядкой, выше 15 В – возможен перезаряд, что сокращает срок службы аккумулятора.

Проверьте напряжение под нагрузкой, включив фары или стартер. В момент прокрутки стартера напряжение не должно падать ниже 9,5 В. Если падение более значительное, аккумулятор не держит заряд или имеет внутренние повреждения.

Сравните показания с эталонными значениями для вашего типа аккумулятора. Например, AGM-аккумуляторы в покое показывают 12,8–13 В, а литий-ионные – 13,2–13,5 В. Отклонения более 0,3 В от нормы сигнализируют о неисправности.

После измерений отключите мультиметр и восстановите соединение клемм аккумулятора в обратном порядке: сначала плюс, затем минус. Зафиксируйте результаты для дальнейшего анализа, особенно если планируете диагностику генератора или регулятора напряжения.

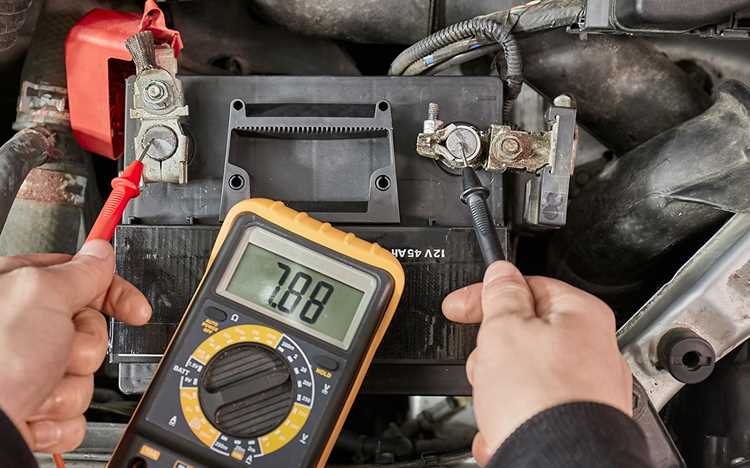

Проверка уровня электролита и его плотности ареометром

Для проверки уровня электролита открутите пробки аккумулятора и визуально оцените его количество. Минимальный уровень должен быть на 10–15 мм выше пластин, максимальный – не доходить до нижнего края заливного отверстия. Если жидкость ниже нормы, долейте дистиллированную воду до требуемого уровня. Использование обычной воды или электролита приведёт к сульфатации пластин и сокращению срока службы батареи.

Ареометр – прибор для измерения плотности электролита. Наберите жидкость в колбу, следя, чтобы поплавок не касался стенок. Нормальная плотность для заряженного аккумулятора при температуре +25°C составляет 1,27–1,29 г/см³. Если значение ниже 1,23 г/см³, батарея разряжена более чем на 50%, требуется подзарядка. При плотности ниже 1,15 г/см³ аккумулятор считается неисправным и подлежит замене.

Проводите измерения при температуре электролита +15–+30°C. На каждые 10°C ниже +25°C вычитайте 0,01 г/см³ из показаний, на каждые 10°C выше – прибавляйте. Например, при +5°C плотность 1,25 г/см³ соответствует норме. Не проверяйте плотность сразу после доливки воды или зарядки: дайте электролиту перемешаться в течение 1–2 часов.

Определение состояния аккумулятора под нагрузкой с помощью нагрузочной вилки

Подключите вилку к клеммам аккумулятора, соблюдая полярность: красный провод – к «+», черный – к «–». Включите нагрузку на 5 секунд и зафиксируйте напряжение. У исправного аккумулятора напряжение не должно упасть ниже 9,6 В. Если показания ниже 9 В – батарея не держит нагрузку, а падение до 8 В и менее указывает на глубокий износ или сульфатацию пластин.

Температура окружающей среды влияет на результаты: при +25°C нормальное напряжение под нагрузкой – 9,6–10,2 В, при –10°C допустимо снижение до 9,2 В. Если аккумулятор не проходит тест в тепле, но «оживает» при нагреве – это признак потери емкости из-за старения или низкого уровня электролита. Для AGM и гелевых батарей критическое падение напряжения наступает быстрее – уже при 9,4 В требуется замена.

После снятия нагрузки напряжение должно восстановиться до 12,4–12,7 В за 30 секунд. Если восстановление затягивается или напряжение остается ниже 12,2 В – аккумулятор не способен быстро восполнять заряд, что приведет к проблемам с запуском двигателя. Повторите тест 2–3 раза с интервалом в 1 минуту: стабильные низкие показания подтверждают неисправность, а разброс значений указывает на плохой контакт клемм или внутренние повреждения.

Нагрузочная вилка не подходит для проверки литий-ионных аккумуляторов мотоциклов – их BMS-система может отключить батарею при превышении тока нагрузки. Для LiFePO4 используйте вилку с током 50–80 А и следите, чтобы напряжение не падало ниже 10,5 В. При тестировании литиевых батарей обязательно сверяйтесь с рекомендациями производителя: некоторые модели допускают кратковременное падение до 9 В, но длительное нахождение под нагрузкой их разрушает.

Если аккумулятор проходит тест под нагрузкой, но мотоцикл все равно плохо заводится, проверьте ток утечки. Отключите отрицательную клемму и подключите мультиметр в режиме амперметра (10 А) между клеммой и проводом. Ток утечки не должен превышать 0,05 А – более высокие значения указывают на неисправность электрооборудования или короткое замыкание в цепи. Для точной диагностики отключайте поочередно предохранители, пока утечка не исчезнет.

Храните нагрузочную вилку в сухом месте и регулярно проверяйте состояние контактов. Окисление или ослабление зажимов приводит к ложным показаниям. После 50 тестов замените нагрузочные сопротивления – их износ увеличивает погрешность измерений. Для профессиональной диагностики используйте вилки с цифровым дисплеем и функцией записи данных: они позволяют отслеживать динамику изменения напряжения и выявлять скрытые дефекты.

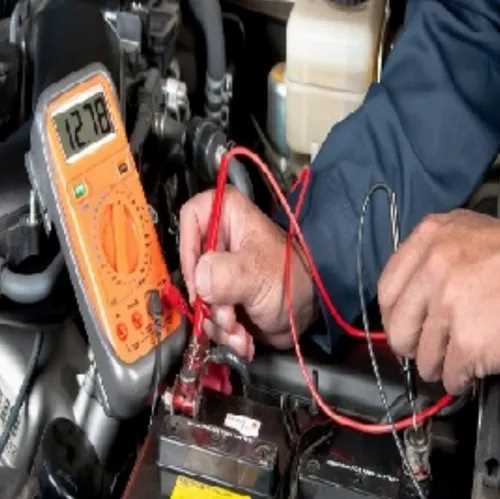

Как проверить ток утечки и выявить неисправности в электрической цепи

Ток утечки – паразитное потребление энергии при выключенном зажигании, способное разрядить аккумулятор за несколько дней. Для измерения используйте мультиметр в режиме амперметра (предел измерения 10–20 А). Отсоедините минусовую клемму аккумулятора, подключите щупы мультиметра между клеммой и минусовым проводом. Нормальный ток утечки для мотоцикла – не более 50 мА. Превышение этого значения указывает на неисправность в цепи.

Чтобы локализовать источник утечки, последовательно извлекайте предохранители, наблюдая за показаниями мультиметра. Резкое падение тока после извлечения конкретного предохранителя укажет на проблемный участок. Проверьте следующие узлы:

• сигнализацию и иммобилайзер (частая причина утечек);
• блок управления двигателем (ECU) – допустимо до 10 мА;
• генератор (диодный мост);
• проводку на предмет повреждений изоляции или окисления контактов.

Если ток утечки в норме, но аккумулятор быстро разряжается, проверьте напряжение на клеммах при работающем двигателе. На холостых оборотах оно должно составлять 13,8–14,5 В. Значения ниже 13,5 В свидетельствуют о недозаряде из-за неисправного реле-регулятора или генератора. При напряжении выше 15 В возможен перезаряд, разрушающий аккумулятор.

Для проверки целостности цепи используйте мультиметр в режиме прозвонки. Отключите аккумулятор, прозвоните провода от клемм до потребителей, сопротивление должно стремиться к нулю. Обратите внимание на:

1. контакты реле и выключателей – окисление увеличивает сопротивление;
2. массу (минусовой провод) – плохой контакт с рамой вызывает падение напряжения;
3. разъемы – подергивайте провода у колодок, скачки показаний укажут на скрытый дефект.

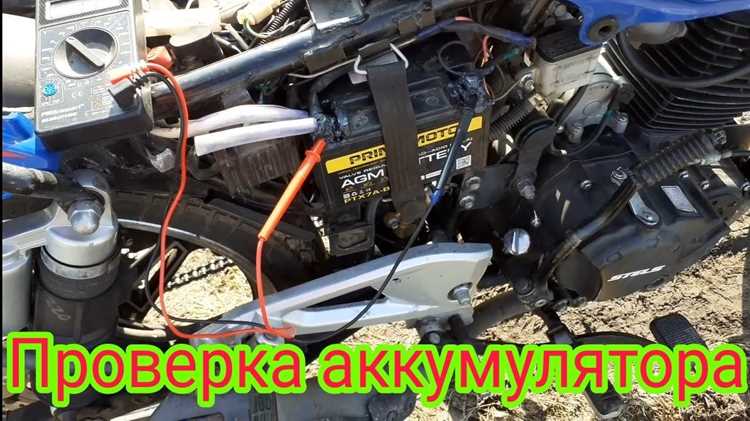

Диагностика аккумулятора по внешним признакам: вздутие, коррозия, повреждения

Вздутие корпуса – первый сигнал о критическом состоянии аккумулятора. Оно возникает из-за перегрева или перезаряда, когда внутреннее давление газов деформирует пластик. Даже незначительное выпучивание (от 2–3 мм) указывает на разрушение пластин и потерю емкости. При обнаружении вздутия аккумулятор подлежит немедленной замене: эксплуатация грозит протечкой электролита или взрывом.

Трещины и сколы на корпусе – следствие механических повреждений или замерзания электролита. Даже микротрещины приводят к утечке электролита и короткому замыканию. Проверяйте корпус на просвет: поднесите аккумулятор к яркому источнику света – темные пятна или подтеки укажут на скрытые дефекты. Ремонту такие повреждения не подлежат.

Следы электролита на поверхности аккумулятора – признак протечки или выкипания. Кислота разъедает металлические части мотоцикла и ускоряет коррозию. Протрите корпус раствором соды, затем дистиллированной водой. Если подтеки появляются повторно, проверьте уровень электролита (для обслуживаемых батарей) или замените аккумулятор.

Деформация крышки или пробок указывает на внутренние проблемы: перезаряд, короткое замыкание или заводской брак. У AGM- и гелевых аккумуляторов вздутие часто сопровождается выделением газа через предохранительные клапаны. В таких случаях восстановить работоспособность невозможно – только замена. При покупке нового аккумулятора выбирайте модели с защитой от перезаряда и термостойким корпусом.

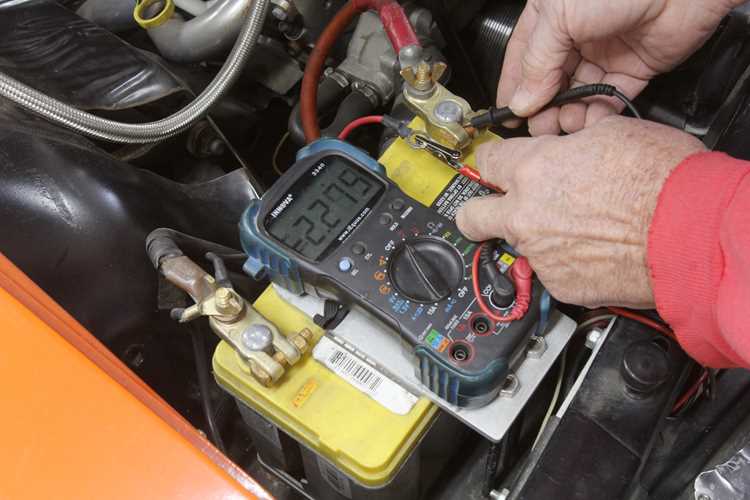

Тестирование аккумулятора с помощью специальных диагностических приборов

Перед тестированием убедитесь, что аккумулятор заряжен не менее чем на 75%. Большинство приборов требуют предварительной калибровки под тип батареи: AGM, гелевые или свинцово-кислотные. Например, Ctek Battery Analyzer автоматически определяет тип, но для точности лучше указать его вручную. Если прибор показывает внутреннее сопротивление выше 5 мОм для нового аккумулятора или 10–15 мОм для бывшего в эксплуатации, батарея требует замены.

• Нагрузочные тестеры (например, Solar BA9) имитируют пусковой ток стартера. Для мотоциклов с объемом двигателя до 600 см³ достаточно нагрузки в 100–150 А на 5–10 секунд. Если напряжение падает ниже 9,6 В, аккумулятор неисправен.
• Электронные тестеры с функцией распечатки отчета (Foxwell BT705) полезны для сервисных центров. Они сохраняют историю проверок и позволяют отслеживать деградацию батареи.
• Мультиметры с режимом тестирования батарей (например, Fluke BT521) измеряют напряжение под нагрузкой, но не дают полной картины без дополнительных расчетов.

При выборе прибора обратите внимание на диапазон измеряемых токов. Для мотоциклов достаточно устройств, поддерживающих до 200 А, так как стартеры редко потребляют больше. Избегайте дешевых аналогов без сертификации: они часто завышают показания на 10–20%. Проверяйте совместимость с 6-вольтовыми системами, если ваш мотоцикл оснащен такой электросетью.

Регулярное тестирование – каждые 3 месяца для AGM-аккумуляторов и раз в месяц для свинцово-кислотных – продлевает срок службы батареи на 30–40%. Записывайте показания прибора: резкое увеличение внутреннего сопротивления или падение емкости на 20% за короткий срок указывает на необходимость замены. Некоторые модели, например Schumacher BT-100, сохраняют до 100 последних измерений, что упрощает мониторинг.

Правила хранения и обслуживания для продления срока службы аккумулятора

Перед длительным хранением зарядите аккумулятор до 100% (напряжение 12,7–12,8 В для свинцовых, 12,9–13,1 В для гелевых), очистите клеммы от окислов медной щеткой и нанесите тонкий слой технического вазелина. Раз в 3 месяца проверяйте напряжение: при падении ниже 12,4 В (свинцовые) или 12,6 В (гелевые) проведите подзарядку. Для обслуживаемых батарей контролируйте уровень электролита – он должен покрывать пластины на 10–15 мм; доливайте только дистиллированную воду. Не допускайте глубокого разряда (ниже 10,5 В) – это сокращает ресурс на 30–50% за 5–10 циклов.
