Датчик положения распределительного вала (ДПРВ) на ВАЗ 2110 – ключевой элемент системы управления двигателем. Его задача – синхронизировать работу форсунок и системы зажигания с фазами газораспределения. На 8-клапанных моторах (2111, 21114) датчик установлен на задней крышке привода ГРМ, рядом с шестерней распредвала. На 16-клапанных версиях (2112, 21124) он крепится к головке блока цилиндров, слева от распредвала впускных клапанов.
Типичные признаки неисправности ДПРВ: плавающие обороты на холостом ходу, рывки при разгоне, увеличенный расход топлива, ошибки P0340 или P0343. Для проверки используйте мультиметр: сопротивление исправного датчика должно составлять 550–750 Ом. Напряжение питания – 12 В, сигнал на выходе – 0,4–5 В при прокрутке стартером.
Снятие датчика требует демонтажа защитного кожуха ГРМ (на 8-клапанных моторах) или воздушного патрубка (на 16-клапанных). Крепится он одним болтом М6 с головкой на 10. При установке нового датчика соблюдайте зазор между его сердечником и задающим диском распредвала – 0,5–1,2 мм. Неправильная регулировка приводит к сбоям в работе двигателя.
На схемах электрических соединений ВАЗ 2110 ДПРВ обозначается как «Х1» (контакт 1 – масса, 2 – питание +12 В, 3 – сигнал на ЭБУ). При замене используйте только оригинальные датчики (артикул 2112-3706040 для 16-клапанных моторов) или аналоги от Bosch (0 261 210 116) – они обеспечивают стабильную работу системы.
Где искать датчик распредвала на двигателе ВАЗ 2110
Датчик положения распределительного вала (ДПРВ) на ВАЗ 2110 с 8-клапанным двигателем (модели 2111, 21114) расположен на задней части головки блока цилиндров, рядом с корпусом термостата. На 16-клапанных версиях (2112, 21124) его устанавливают на передней части головки, слева от шестерни распредвала впускных клапанов. Точное место зависит от года выпуска и типа двигателя – проверяйте модификацию перед поиском.
Для быстрого доступа к датчику на 8-клапанном моторе снимите верхнюю крышку ремня ГРМ. ДПРВ будет закреплён одним болтом М6 и подключён двухконтактным разъёмом. На 16-клапанных агрегатах потребуется демонтировать декоративную пластиковую накладку двигателя и частично ослабить ремень ГРМ, чтобы добраться до датчика без повреждения проводки.
- 8-клапанные двигатели (2111, 21114):
- Задняя часть ГБЦ, возле термостата;
- Крепление одним болтом под ключ на 10;
- Разъём направлен вниз, к блоку цилиндров.
- 16-клапанные двигатели (2112, 21124):
- Передняя часть ГБЦ, слева от шестерни впускного распредвала;
- Болт крепления под головку на 8;
- Разъём ориентирован в сторону радиатора.
На двигателях с фазированным впрыском (Евро-3 и выше) датчик интегрирован в систему управления зажиганием. Если ДПРВ неисправен, ЭБУ переходит в аварийный режим, отключая фазированный впрыск – это приводит к увеличению расхода топлива на 10–15%. Признаки неполадок: плавающие обороты, затруднённый запуск, ошибки P0340–P0343 в диагностическом сканере.
Для замены датчика на 16-клапанном моторе используйте удлинённую головку на 8 с карданным шарниром – стандартный ключ не пройдёт из-за близкого расположения патрубков системы охлаждения. На 8-клапанных версиях достаточно рожкового ключа на 10. Перед демонтажем отсоедините минусовую клемму аккумулятора, чтобы избежать короткого замыкания в цепи.
После установки нового датчика сбросьте ошибки ЭБУ через диагностический разъём или отключите аккумулятор на 10 минут. Проверьте зазор между торцом датчика и задающим диском распредвала – он должен составлять 0,5–1,2 мм. Нарушение зазора приводит к ложным срабатываниям или отсутствию сигнала.
Как выглядит датчик распредвала и его крепление

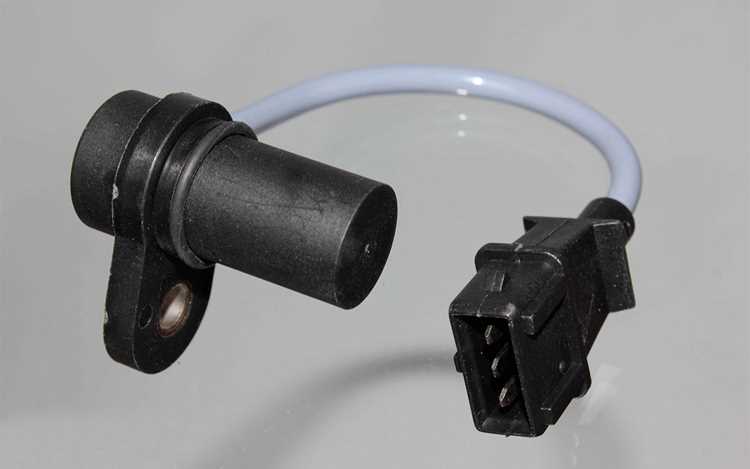

Датчик распредвала на ВАЗ 2110 представляет собой компактный пластиковый корпус черного цвета размером примерно 50×30×20 мм с трехконтактным разъемом. На торце расположен металлический наконечник с магнитным сердечником – именно он считывает прохождение зубцов задающего диска распредвала. Корпус герметичен, но не рассчитан на прямые механические воздействия: при установке важно избегать ударов по датчику, иначе возможны сбои в работе.
Крепление датчика осуществляется одним болтом М6 с шестигранной головкой под ключ на 10. Болт вкручивается в специальный кронштейн на головке блока цилиндров, расположенный рядом с шестерней распредвала. Зазор между наконечником датчика и зубцами диска должен составлять 0,5–1,2 мм – регулируется прокладками толщиной 0,1–0,3 мм. При замене датчика рекомендуется очистить посадочное место от грязи и масла, чтобы избежать перекоса и неверных показаний.
Особое внимание – фиксация разъема: на ВАЗ 2110 он часто ломается из-за вибраций. Перед установкой смажьте контакты силиконовой смазкой и закрепите провод пластиковым хомутом к ближайшему жгуту, чтобы исключить натяжение. Если корпус датчика имеет трещины или разъем поврежден, замените деталь целиком – ремонт нецелесообразен.
Схема подключения проводов к датчику распредвала
Датчик распредвала на ВАЗ 2110 (индекс 2112-3706040) имеет три контакта: «A» (масса), «B» (сигнал) и «C» (питание +12В). Клемма «A» соединяется с черным проводом, идущим на массу двигателя или кузова. Клемма «B» подключается к зеленому проводу, передающему сигнал на ЭБУ (контакт «55» контроллера Январь-5.1 или аналогичный). Клемма «C» запитывается от бортовой сети через красный провод, подключенный к реле или блоку предохранителей (предохранитель F16 на 15А).
При подключении проверьте целостность проводки мультиметром: сопротивление между клеммой «A» и массой должно быть близко к 0 Ом, напряжение на «C» – 11,5–14,5 В при включенном зажигании. Сигнальный провод («B») в покое должен показывать 0 В, а при прокрутке стартером – импульсы 0–5 В. Используйте разъем типа «папа-мама» с фиксатором, чтобы избежать случайного отсоединения.
Ошибки подключения приводят к кодам неисправностей P0340 (отсутствие сигнала) или P0342 (низкий уровень сигнала). Если датчик не работает, проверьте зазор между его сердечником и задающим диском распредвала – он должен составлять 0,5–1,2 мм. При замене датчика отключите аккумулятор, чтобы сбросить ошибки ЭБУ.
Для диагностики используйте сканер OBD-II или осциллограф: на работающем двигателе сигнал с датчика должен представлять собой четкие прямоугольные импульсы с частотой, пропорциональной оборотам. При обрыве или коротком замыкании в цепи замените жгут проводов или восстановите контакты в разъеме, зачистив окислы и обжав клеммы.
Инструменты для снятия и установки датчика распредвала
Для демонтажа датчика распредвала на ВАЗ 2110 потребуется ключ на 10 мм или торцевая головка с удлинителем – стандартный крепёжный болт имеет шестигранную головку под этот размер. Дополнительно пригодится отвёртка с плоским шлицем (3–5 мм) для отсоединения колодки проводов: фиксатор разъёма часто закисает, и без аккуратного поддевания его можно сломать. В труднодоступных случаях, когда датчик расположен близко к ГБЦ, эффективен карданный шарнир для головки – он позволяет обойти препятствия под углом до 30°.
При установке нового датчика критически важен динамометрический ключ с диапазоном 8–12 Н·м: перетяжка болта (рекомендуемый момент – 10 Н·м) приводит к деформации корпуса, а недотяжка – к самооткручиванию и вибрационным повреждениям. Для очистки посадочного места от старого герметика или масляных отложений используйте безворсовую салфетку и очиститель карбюратора в аэрозоле – агрессивные растворители типа ацетона могут повредить пластиковые элементы датчика. Избегайте металлических щёток: они оставляют микроцарапины, ускоряющие коррозию.
В комплекте с новым датчиком часто идёт уплотнительное кольцо – его замена обязательна, даже если старое кажется целым. Для проверки работоспособности после установки понадобится мультиметр (режим измерения сопротивления 20 кОм): сопротивление исправного датчика должно составлять 550–750 Ом при температуре 20°C. При отсутствии сигнала на ЭБУ диагностируйте цепь с помощью пробника с лампой на 12 В – он поможет выявить обрыв проводки между датчиком и контроллером.
Пошаговая инструкция по демонтажу датчика распредвала
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Датчик распредвала на ВАЗ 2110 расположен на задней крышке привода ГРМ, рядом с шестерней распределительного вала. Для доступа к нему потребуется снять защитный кожух ремня ГРМ – открутите три болта крепления ключом на 10 мм.
Отсоедините колодку жгута проводов от датчика, нажав на фиксатор пальцами. Если фиксатор поврежден, используйте тонкую отвертку, но действуйте аккуратно, чтобы не повредить контакты. Проверьте состояние уплотнительного кольца на колодке – при наличии трещин или деформаций замените его.
Датчик крепится к крышке ГРМ одним болтом под ключ на 10 мм. Удерживайте датчик рукой при откручивании, чтобы избежать его падения в моторный отсек. Если болт прикипел, нанесите проникающую смазку (например, WD-40) и подождите 5–10 минут перед повторной попыткой.
После снятия болта извлеките датчик, потянув его на себя с небольшим усилием. Если корпус датчика покрыт маслом или грязью, очистите посадочное место ветошью, смоченной в бензине или очистителе карбюратора. Осмотрите шестерню распредвала на предмет износа зубьев – их повреждение может влиять на работу датчика.
Проверьте сопротивление датчика мультиметром: подключите щупы к контактам колодки, нормальное значение – 550–750 Ом. При отклонении замените датчик. Убедитесь, что новый датчик имеет маркировку 2112-3706040 или аналог, совместимый с ЭБУ вашего автомобиля.
При установке нового датчика нанесите тонкий слой герметика на резьбу крепежного болта, чтобы предотвратить подтекание масла. Затяните болт моментом 8–12 Н·м. Подключите колодку проводов до щелчка фиксатора. Установите на место кожух ГРМ и подключите клемму аккумулятора. Запустите двигатель и проверьте отсутствие ошибок по датчику с помощью диагностического сканера.
Проверка работоспособности датчика распредвала мультиметром
Датчик положения распредвала (ДПРВ) на ВАЗ 2110 – индуктивный тип, генерирующий переменное напряжение при прохождении металлического штифта задающего диска. Для проверки потребуется мультиметр с режимом измерения переменного напряжения (AC) до 20 В и сопротивления (Ом). Отсоедините разъем датчика, расположенный на крышке головки блока цилиндров, и подключите щупы к контактам «A» (масса) и «B» (сигнал).
Измерьте сопротивление обмотки датчика: нормальное значение – 550–750 Ом. Превышение или занижение показаний указывает на межвитковое замыкание или обрыв. При проверке учитывайте температуру окружающей среды: на каждые 10°C выше 20°C сопротивление может увеличиваться на 20–30 Ом. Если показания выходят за пределы, датчик подлежит замене.
Для проверки сигнала запустите двигатель и переведите мультиметр в режим AC. Подключите щупы к контактам «A» и «B» разъема датчика. На холостом ходу напряжение должно составлять 0,2–1,2 В, при увеличении оборотов – до 2,5 В. Отсутствие сигнала или стабильное напряжение ниже 0,1 В свидетельствует о неисправности датчика или задающего диска.
Проверьте зазор между датчиком и штифтом диска: он должен быть 0,5–1,2 мм. Увеличенный зазор снижает амплитуду сигнала, что приводит к пропускам зажигания. Для регулировки ослабьте болт крепления датчика и подберите шайбы нужной толщины. После установки повторите измерение напряжения.
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Сопротивление обмотки | 550–750 Ом | <500 Ом или >800 Ом |
| Напряжение на холостом ходу | 0,2–1,2 В | <0,1 В или отсутствие сигнала |
| Зазор датчик-штифт | 0,5–1,2 мм | <0,3 мм или >1,5 мм |
При отсутствии мультиметра используйте светодиодный пробник: подключите его между контактом «B» и массой. При прокрутке стартером светодиод должен мигать. Стабильное свечение или его отсутствие подтверждает неисправность датчика или цепи. Замените датчик на заведомо исправный для окончательной диагностики.
Типичные ошибки при замене датчика распредвала
Неправильная установка датчика по меткам – вторая критическая ошибка. Датчик распредвала на ВАЗ 2110 должен быть зафиксирован строго в положении, при котором зазор между его сердечником и задающим диском составляет 0,5–1,2 мм. Превышение этого значения вызывает пропуски зажигания, а уменьшение – механическое повреждение датчика при вращении распредвала. Для точной настройки используйте щуп 1,0 мм и динамометрический ключ с моментом затяжки 8–10 Н·м.
Третья ошибка – пренебрежение сбросом ошибок ЭБУ после замены. Даже исправный датчик не будет работать корректно, если в памяти контроллера остались коды неисправностей P0340 или P0342. На автомобилях с контроллерами Январь 5.1 или Bosch M1.5.4 сброс выполняется отключением минусовой клеммы АКБ на 10–15 секунд. На более поздних версиях (M7.9.7) требуется диагностический сканер для принудительного стирания ошибок. Без этой процедуры двигатель может работать в аварийном режиме с ограничением оборотов до 3000 об/мин.
Как правильно установить новый датчик распредвала
Перед установкой нового датчика распредвала на ВАЗ 2110 убедитесь, что двигатель остыл. Работа с горячим агрегатом может привести к ожогам и повреждению деталей. Отсоедините клемму «минус» аккумулятора, чтобы исключить случайное короткое замыкание.
Датчик расположен на крышке головки блока цилиндров, рядом с шестерней распредвала. Для доступа к нему потребуется снять защитный пластиковый кожух ремня ГРМ. Открутите два болта крепления кожуха ключом на 10 мм и аккуратно снимите его, избегая повреждения уплотнительных резинок.
Отсоедините разъем датчика, нажав на фиксатор и потянув колодку на себя. Если разъем прикипел, используйте плоскую отвертку, но действуйте осторожно, чтобы не повредить контакты. Проверьте состояние проводки: трещины, окисление или обрывы требуют замены жгута.
Датчик крепится одним болтом под ключ на 10 мм. Открутите его, удерживая датчик рукой, чтобы он не упал в моторный отсек. Извлеките старый датчик, очистите посадочное место от грязи и масла ветошью, смоченной в бензине или очистителе карбюратора.
Перед установкой нового датчика сравните его с демонтированным. Убедитесь, что маркировка совпадает (для ВАЗ 2110 подходит датчик с артикулом 2112-3706040). Нанесите тонкий слой герметика на резьбу болта крепления, чтобы предотвратить подтекание масла.
Установите новый датчик в посадочное место, совместив его паз с выступом на крышке головки блока. Затяните болт моментом 8–12 Н·м. Перетяжка может привести к повреждению корпуса датчика или резьбы. Подключите разъем до щелчка фиксатора.
После установки датчика выполните проверку работоспособности. Подключите диагностический сканер и считайте ошибки. Если ошибка P0340 (неисправность цепи датчика распредвала) не исчезла, проверьте:
- состояние разъема и контактов;
- целостность проводки от датчика до ЭБУ;
- зазор между датчиком и задающим диском (должен быть 0,5–1,2 мм).
