Топливный насос высокого давления (ТНВД) – ключевой элемент дизельной топливной системы, отвечающий за подачу топлива под давлением до 1600 бар в форсунки. Его неисправность приводит к падению мощности, увеличению расхода топлива, затруднённому запуску и появлению чёрного дыма из выхлопной трубы. Проверка ТНВД без демонтажа возможна при наличии минимального набора инструментов: манометра с диапазоном измерения до 2000 бар, мультиметра, набора ключей и диагностического сканера (опционально).
Первый этап – проверка давления в топливной рампе. Подключите манометр к штуцеру проверки давления (расположен на рампе или магистрали высокого давления). Запустите двигатель и зафиксируйте показания на холостом ходу: для систем Common Rail норма – 250–350 бар, для механических ТНВД – 150–250 бар. Падение давления ниже 100 бар указывает на износ плунжерных пар, негерметичность клапанов или засорение фильтра тонкой очистки.
Следующий шаг – проверка электрической части. Убедитесь в наличии напряжения на электромагнитных клапанах ТНВД (для Common Rail) с помощью мультиметра. Сопротивление обмотки должно составлять 0,5–2 Ом. Отсутствие сигнала или короткое замыкание свидетельствует о неисправности ЭБУ, проводки или самого клапана. Для механических насосов проверьте угол опережения впрыска с помощью стробоскопа: отклонение более чем на 2° от нормы требует регулировки.
Проверка герметичности – критический этап. Заглушите двигатель и наблюдайте за падением давления в рампе: допустимое снижение – не более 50 бар за 10 минут. Быстрое падение указывает на утечку через форсунки, обратный клапан ТНВД или трещины в магистрали. Для локализации утечки используйте мыльный раствор: пузырьки укажут на место разгерметизации.
Финальная диагностика – анализ работы насоса под нагрузкой. Подключите диагностический сканер и считайте коды ошибок. Обратите внимание на параметры «Давление в рампе» и «Коррекция подачи топлива». Превышение допустимых значений коррекции (обычно ±10%) говорит о неравномерной работе плунжеров или износе кулачкового вала. В этом случае требуется демонтаж и разборка ТНВД для замены изношенных деталей.

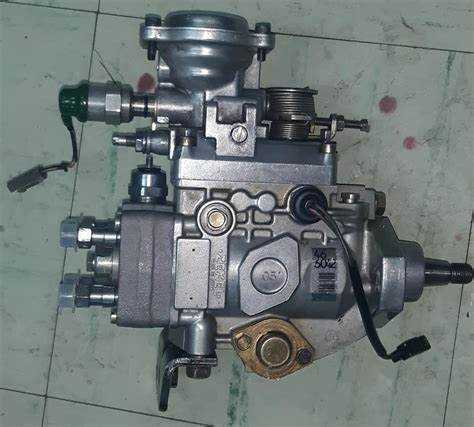

Какие инструменты и материалы понадобятся для диагностики ТНВД
Для проверки ТНВД дизельного двигателя потребуется набор специализированных инструментов, адаптированных под конкретные задачи. Базовый комплект включает манометр топливной системы с диапазоном измерения до 1000 бар и точностью не ниже 1%. Модели с резьбовым подключением (например, M14×1,5 или M12×1,5) удобнее универсальных, так как исключают утечки при высоком давлении. Дополнительно нужен переходник для подсоединения манометра к магистрали высокого давления – его тип зависит от конструкции ТНВД (распространены варианты с резьбой BSP или метрической).
Для оценки работы нагнетательных элементов потребуется стробоскоп с функцией синхронизации по сигналу датчика положения коленвала. Оптимальная частота вспышек – не менее 100 Гц, чтобы фиксировать моменты впрыска на холостых оборотах. При отсутствии стробоскопа можно использовать осциллограф с токовым пробником (например, Hantek CC-65 или аналог), подключаемый к проводам форсунок. Это позволяет анализировать форму импульсов и выявлять неравномерность подачи топлива между секциями ТНВД.
Механическая диагностика требует набора щупов для проверки зазоров в плунжерных парах и нагнетательных клапанах. Стандартный набор включает пластины толщиной от 0,02 до 0,5 мм с шагом 0,01 мм. Для ТНВД распределительного типа (например, VE или VP44) дополнительно понадобятся специальные калибры для контроля хода дозатора. При работе с рядными насосами (PE) необходим индикатор часового типа с ценой деления 0,01 мм для измерения подъема плунжера.
В таблице ниже приведены ключевые инструменты и их назначение:
| Инструмент | Назначение | Примечание |
|---|---|---|
| Манометр топливный (0–1000 бар) | Измерение давления в магистрали высокого давления | Точность ±1%, резьба M14×1,5 или M12×1,5 |
| Стробоскоп синхронизированный | Визуализация моментов впрыска | Частота вспышек ≥100 Гц |
| Осциллограф с токовым пробником | Анализ формы импульсов форсунок | Полоса пропускания ≥20 МГц |
| Набор щупов (0,02–0,5 мм) | Проверка зазоров в плунжерных парах | Шаг 0,01 мм |
| Индикатор часового типа | Измерение подъема плунжера | Цена деления 0,01 мм |
| Калибры для дозатора | Контроль хода дозатора в насосах VE/VP | Специфичны для модели ТНВД |
Для проверки герметичности ТНВД используют вакуумный насос с манометром (диапазон 0–1 бар) и набор адаптеров для подключения к впускному штуцеру насоса. Модели с ручным приводом (например, Mityvac MV8000) удобнее электрических, так как позволяют контролировать скорость создания разрежения. При тестировании на утечки топливо заменяют на специальную жидкость (например, Shell V-Oil 1404), которая не оставляет маслянистых следов и безопасна для резиновых уплотнений.
Разборка и сборка ТНВД невозможна без динамометрического ключа с диапазоном 5–100 Н·м. Для большинства болтов крепления насоса требуется момент затяжки 20–30 Н·м, а для штуцеров высокого давления – 40–60 Н·м. Ключ должен иметь трещотку с шагом не более 1 Н·м, чтобы избежать перетяжки. Дополнительно понадобятся торцевые головки с профилем E-Torx (размеры E8–E14) для работы с внутренними крепежными элементами.
При диагностике электронных компонентов ТНВД (например, датчиков положения вала или клапанов регулировки давления) необходим мультиметр с функцией измерения сопротивления (диапазон 0–200 Ом) и напряжения (0–50 В). Для проверки сигналов с датчиков Холла или индуктивных датчиков используют осциллограф с полосой пропускания не менее 10 МГц. При работе с блоком управления ТНВД (EDC) потребуется диагностический сканер с поддержкой протокола CAN или K-line (например, Launch X431 или Autel MaxiSys).
Расходные материалы включают уплотнительные кольца для штуцеров высокого давления (обычно из фторкаучука FKM с твердостью 75–80 Shore A), чистящую жидкость для топливной системы (например, Liqui Moly Diesel Spulung) и смазку для плунжерных пар (специализированные составы типа Bosch Diesel Setzpaste). Для защиты от коррозии при длительном хранении разобранных деталей используют консервирующую смазку (например, CRC Corrosion Inhibitor). Все материалы должны соответствовать спецификациям производителя ТНВД, указанным в сервисной документации.

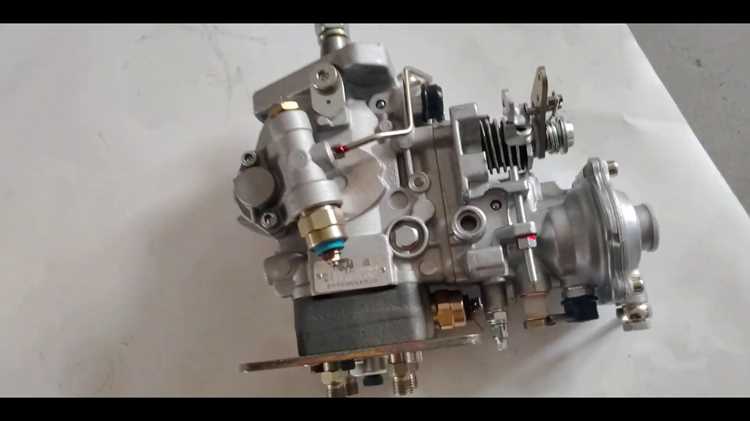

Как подготовить дизельный двигатель к проверке топливного насоса
Перед диагностикой ТНВД отключите аккумулятор, сняв клемму «минус». Это исключит случайный запуск двигателя и предотвратит короткое замыкание при работе с электрическими компонентами системы питания. Для дизелей с электронным управлением (например, Common Rail) дополнительно отсоедините разъемы датчиков давления топлива и положения коленвала, чтобы избежать ошибок в блоке управления.
Слейте топливо из системы через сливной клапан на фильтре тонкой очистки или отсоединив шланг обратки. Для двигателей с механическим ТНВД (например, ЯМЗ-236) достаточно 1–2 литров, для Common Rail – не менее 5 литров. Используйте чистую емкость, чтобы оценить наличие воды или механических примесей в топливе – их присутствие укажет на необходимость промывки системы.
Очистите поверхность вокруг ТНВД и топливопроводов от грязи и масла. Для этого используйте щетку с жесткой щетиной и ветошь, смоченную в бензине или специальном очистителе (например, Liqui Moly Pro-Line). Особое внимание уделите местам соединений трубок высокого давления – даже мелкие частицы, попавшие в систему, могут вывести из строя плунжерные пары.
Проверьте состояние топливных шлангов и хомутов. Замените элементы с трещинами, вздутиями или следами подтеканий. Для двигателей с раздельной системой питания (например, КамАЗ-740) осмотрите магистрали от бака до подкачивающего насоса – их повреждение приведет к завоздушиванию и нестабильной работе ТНВД. Затяните хомуты моментом 3–4 Н·м.
Подготовьте инструменты для демонтажа и проверки:
- Динамометрический ключ (диапазон 10–100 Н·м).
- Набор головок с удлинителями (размеры зависят от модели двигателя: для VW TDI – 10, 13, 17 мм; для Cummins – 12, 14, 19 мм).
- Манометр для измерения давления топлива (диапазон до 6 бар для подкачивающего насоса, до 2000 бар для Common Rail).
- Вакуумметр (для проверки герметичности впускного тракта).
- Мультиметр (сопротивление датчиков должно быть в пределах 0,5–2 кОм).
Зафиксируйте двигатель в неподвижном состоянии. Для этого включите передачу (на механике) или переведите селектор в положение «P» (на автомате). Дополнительно установите упоры под колеса и затяните стояночный тормоз. На двигателях с ременным приводом ГРМ (например, Toyota 2L-T) проверьте натяжение ремня – провисание более 10 мм при усилии 2 кгс указывает на необходимость замены.
Снимите крышку воздушного фильтра и осмотрите фильтрующий элемент. Загрязнение более 50% площади снижает производительность двигателя и увеличивает нагрузку на ТНВД. При наличии масляных отложений на фильтре проверьте систему вентиляции картера – засорение маслоотделителя приводит к попаданию масла в камеру сгорания и образованию нагара на форсунках.
Пошаговая проверка герметичности и состояния плунжерных пар
Отсоедините топливопроводы высокого давления от форсунок и нагнетательных штуцеров ТНВД. Установите на штуцеры манометры с диапазоном измерения до 600 бар. Прокрутите двигатель стартером в течение 5–7 секунд, фиксируя показания: давление должно стабильно подниматься до 300–400 бар без резких скачков. Падение давления более чем на 50 бар за 10 секунд при остановленном двигателе указывает на износ плунжерных пар или негерметичность нагнетательного клапана. Для точной локализации дефекта снимите насос и подключите его к стенду с эталонными форсунками – при прокачке топлива под давлением 200 бар утечки из дренажного отверстия корпуса насоса подтвердят неисправность пар.
Проверьте плунжерные пары визуально: извлеките их из корпуса ТНВД, промойте в дизельном топливе и осмотрите рабочие поверхности под лупой с 10-кратным увеличением. Допустимы лишь микроскопические риски глубиной до 0,002 мм – более глубокие царапины или матовые участки свидетельствуют о критическом износе. Измерьте зазор между плунжером и втулкой с помощью пневматического калибратора: при подаче воздуха под давлением 0,5 МПа утечка не должна превышать 10 см³/мин. Превышение этого значения требует замены пары или всего насоса, если износ превышает 0,005 мм.
Как проверить давление топлива в системе с помощью манометра
Отключите подачу топлива, сбросив давление в системе: найдите реле топливного насоса, извлеките его и запустите двигатель на 5–10 секунд до остановки. На рампе или топливном фильтре открутите защитный колпачок штуцера для подключения манометра. Если штуцер отсутствует, потребуется врезка тройника в магистраль высокого давления – используйте латунные фитинги с уплотнительными кольцами.
Подсоедините манометр через гибкий шланг с металлической оплеткой, рассчитанный на давление не менее 30 бар. Затяните соединения динамометрическим ключом с моментом 15–20 Н·м, чтобы избежать утечек. Запустите двигатель и дайте ему поработать на холостом ходу. Нормальное давление для Common Rail на холостых оборотах – 250–350 бар, для механических систем впрыска – 100–180 бар. Данные для конкретных моделей приведены в таблице:
| Тип системы | Давление на холостом ходу (бар) | Давление при 2000 об/мин (бар) | Максимальное давление (бар) |
|---|---|---|---|
| Bosch CP1 (Common Rail) | 250–300 | 800–1000 | 1350 |
| Delphi DFP1 (Common Rail) | 300–350 | 900–1200 | 1600 |
| Механический впрыск (рядный ТНВД) | 100–150 | 180–250 | 300 |
Проверьте давление при резком нажатии на педаль газа. В системах Common Rail оно должно мгновенно подниматься до 1000–1400 бар, затем стабилизироваться. Если рост давления медленный или пиковое значение ниже нормы, проблема может быть в износе плунжерных пар ТНВД, засорении фильтра или неисправности регулятора давления.
Сравните показания манометра с эталонными значениями из сервисной документации. Например, для двигателя Cummins ISF2.8 допустимое отклонение – не более 5% от нормы. Если давление занижено на 20% и более, требуется демонтаж и разборка ТНВД для проверки плунжеров, клапанов и уплотнений. При завышенном давлении проверьте обратный клапан и датчик давления – они могут давать ложные сигналы на ЭБУ.
После диагностики сбросьте давление, отсоедините манометр и установите на место защитный колпачок штуцера. Запустите двигатель и убедитесь в отсутствии подтеканий топлива. Если соединения были герметичны, но давление не соответствует норме, проведите дополнительную проверку форсунок на стенде – их неисправность может искажать показания манометра.
Для точной диагностики используйте манометр с погрешностью не более 1%. Дешевые приборы с пластиковым корпусом часто завышают показания на 10–15%. Храните манометр в сухом месте, избегая ударов – повреждение механизма приведет к неверным измерениям. При работе с топливной системой используйте защитные перчатки и очки: дизельное топливо под высоким давлением способно пробить кожу.

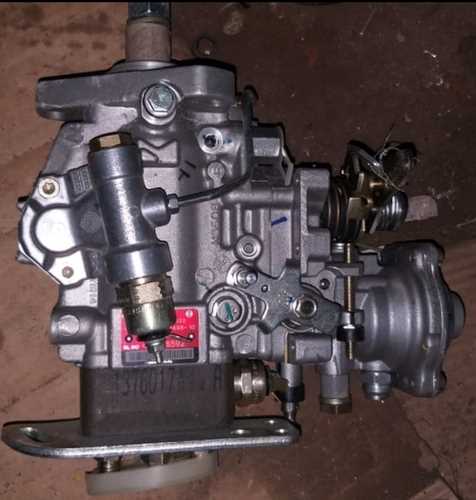

Диагностика работы регулятора давления и клапанов ТНВД

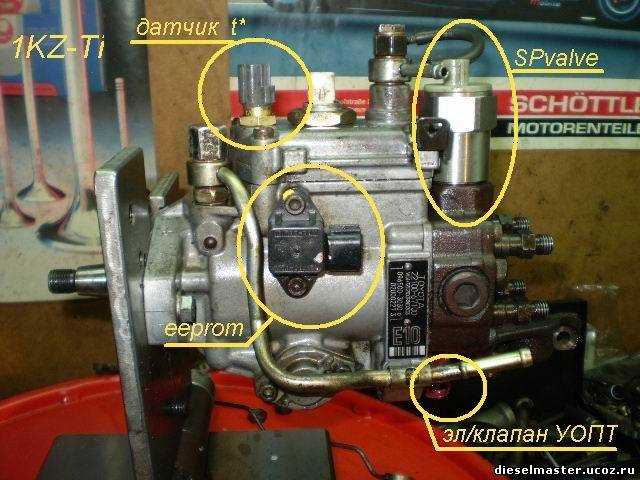

Регулятор давления ТНВД – электромагнитный или механический узел, отвечающий за поддержание заданного давления топлива в рампе. Для проверки электромагнитного регулятора подключите мультиметр в режиме омметра к его контактам: сопротивление должно составлять 1,5–5 Ом (точные значения указаны в документации насоса). При подаче напряжения 12 В на клеммы клапан должен издавать характерный щелчок. Отсутствие реакции или завышенное сопротивление указывает на неисправность.
Механические регуляторы проверяются на герметичность и плавность хода. Демонтируйте узел, подайте сжатый воздух (0,5–1 бар) в канал обратки – утечки через корпус или шток недопустимы. Шток должен перемещаться без заеданий при нажатии пальцем. Заедание или люфт свыше 0,1 мм свидетельствуют о необходимости замены уплотнений или всего регулятора.
Клапаны ТНВД (впускной, отсечной) диагностируются по давлению открытия. Подключите манометр к магистрали высокого давления и прокрутите двигатель стартером. Давление срабатывания отсечного клапана должно соответствовать паспортным данным (обычно 150–250 бар). Если клапан открывается при меньшем давлении, топливо сливается в обратку, что приводит к затрудненному запуску и нестабильным оборотам.
Для проверки впускного клапана используйте вакуумметр, подключенный к впускному штуцеру ТНВД. При работе двигателя на холостом ходу разрежение должно быть стабильным (0,2–0,4 бар). Пульсации или падение разрежения ниже 0,1 бар указывают на износ клапана или его седла. В полевых условиях можно провести тест на слух: при резком сбросе газа должен быть слышен четкий металлический щелчок – это клапан закрывается.
При диагностике обращайте внимание на состояние уплотнительных колец клапанов. Даже микроскопические повреждения приводят к падению давления на 20–30%. Для проверки нанесите тонкий слой моторного масла на кольца и соберите узел – если давление восстановилось, замените уплотнения. Не используйте герметики: они могут попасть в топливную систему и вывести из строя форсунки.
Проверка момента впрыска и синхронизации с коленвалом
Момент впрыска топлива в дизельном двигателе критически важен для эффективности сгорания и ресурса ТНВД. Даже смещение на 1–2° поворота коленвала приводит к падению мощности на 5–10% и увеличению расхода топлива до 15%. Для проверки потребуются: стробоскоп с индуктивным датчиком, набор щупов 0,05–0,5 мм, штангенциркуль и руководство по ремонту конкретной модели двигателя.
Начните с установки поршня первого цилиндра в ВМТ (верхняя мертвая точка) по меткам на шкиве коленвала и крышке ГРМ. Убедитесь, что метка совпадает с нулевой отметкой на шкале – допустимое отклонение не более ±0,5°. Если метки отсутствуют или стерты, используйте индикатор часового типа, закрепив его на блоке цилиндров и уперев в днище поршня через отверстие форсунки.
- Отсоедините трубку высокого давления от первой форсунки и установите на её место контрольный манометр (диапазон 0–600 бар).
- Подключите стробоскоп к проводу первого цилиндра и запустите двигатель на холостом ходу.
- Направьте свет стробоскопа на шкив коленвала – метка должна «замирать» в строго фиксированном положении.
Если метка смещена, ослабьте крепление ТНВД и поверните его корпус на 1–2° в нужную сторону. Для точной регулировки используйте щуп, вставляя его между корпусом насоса и кронштейном крепления. Толщина щупа подбирается по заводским данным: например, для двигателей Cummins 6BT момент впрыска регулируется щупом 0,25 мм при зазоре 0,15–0,35 мм.
Проверьте синхронизацию с коленвалом по сигналу датчика положения. Подключите осциллограф к датчику и сравните осциллограмму с эталонной. Угол опережения впрыска должен совпадать с фазой открытия впускных клапанов – для большинства дизелей это 8–12° до ВМТ. При расхождении более 3° замените датчик или отрегулируйте его положение.
После настройки затяните крепление ТНВД моментом, указанным в спецификации (обычно 25–35 Н·м), и повторно проверьте момент впрыска. Запустите двигатель и проконтролируйте отсутствие посторонних шумов и дымности выхлопа. Если на холостом ходу наблюдается черный дым или жесткая работа, уменьшите угол опережения на 1–2° и повторите проверку.
