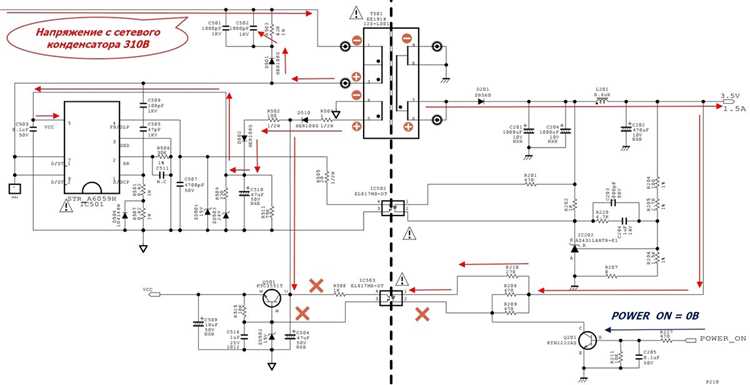

Дежурное напряжение (+5VSB) – ключевой параметр, обеспечивающий питание цепей управления и схемы включения материнской платы даже в выключенном состоянии. Его отклонение за пределы 4,75–5,25 В (стандарт ATX) приводит к нестабильной работе системы, самопроизвольным включениям или полному отказу POST. Проверка этого напряжения требует не только мультиметра с точностью не хуже 0,5%, но и понимания точек измерения.
Основные контрольные точки расположены на 24-контактном разъеме питания ATX: контакт 9 (фиолетовый провод) – источник +5VSB, контакт 16 (зеленый) – сигнал PS_ON#, а контакт 15 (черный) – общий провод (земля). Измерения проводятся при подключенном блоке питания, но в выключенном состоянии системы. Если напряжение выходит за допустимые пределы, первым под подозрение попадает блок питания, однако причиной может быть и короткое замыкание в цепях материнской платы.
Для диагностики используйте мультиметр в режиме измерения постоянного напряжения (DCV) с пределом 20 В. Подключите черный щуп к земле (контакт 15), красный – к контакту 9. При значении ниже 4,7 В проверьте нагрузку на линию +5VSB: отключите все периферийные устройства, оставив только материнскую плату. Если напряжение не восстанавливается – замените блок питания. При стабильных показаниях, но проблемах с включением, проверьте резисторы и конденсаторы в цепи дежурного питания на плате.
Особое внимание уделите пульсациям напряжения: даже при номинальных 5 В высокочастотные помехи (>50 мВ) могут нарушать работу схемы управления. Для их выявления используйте осциллограф с полосой пропускания не менее 20 МГц. При отсутствии прибора косвенным признаком проблем служит нагрев компонентов в цепи +5VSB – микросхемы супервизора или стабилизатора напряжения.
Необходимые инструменты и подготовка рабочего места
Для проверки дежурного напряжения на материнской плате потребуется мультиметр с разрешением не ниже 0,01 В и диапазоном измерения постоянного напряжения до 20 В. Модели Fluke 17B+, UNI-T UT61E или аналогичные обеспечивают достаточную точность. Избегайте дешёвых приборов с погрешностью выше 1% – они могут давать ложные показания, особенно при измерении малых токов. Подготовьте щупы с тонкими наконечниками (например, Pomona 6275) для точного контакта с контрольными точками на плате.
Рабочее место должно быть оборудовано антистатическим ковриком и браслетом, подключённым к заземлению. Даже минимальный электростатический разряд способен вывести из строя чувствительные компоненты материнской платы. Если антистатических средств нет, используйте металлический корпус блока питания в качестве временного заземлителя, касаясь его рукой перед началом работ. Освещение должно быть ярким и направленным – светодиодная лампа с регулируемым углом наклона поможет избежать теней на мелких элементах.

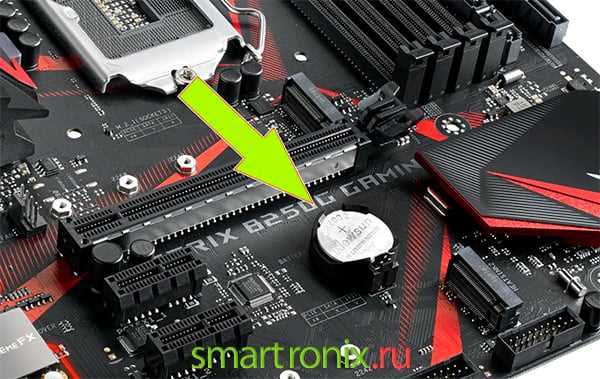

Перед началом измерений отключите компьютер от сети и извлеките батарейку CMOS на 5–10 минут. Это сбросит настройки BIOS и исключит влияние остаточного заряда на цепи дежурного питания. Для доступа к контрольным точкам снимите материнскую плату с корпуса или обеспечьте её устойчивое положение на диэлектрической поверхности (например, деревянном столе). Подготовьте схему платы или документацию от производителя – контрольные точки для измерения +5VSB и +3.3VSB часто маркируются, но их расположение зависит от модели.
Дополнительно понадобятся пинцет с изолированными наконечниками для фиксации щупов на мелких контактах и фонарик с узким лучом для подсветки труднодоступных участков. Если планируется длительная диагностика, используйте термоусадочные трубки или изоленту для изоляции щупов – случайное замыкание соседних дорожек может привести к короткому замыканию. В случае работы с платами формата mATX или mini-ITX удобнее использовать гибкие щупы с зажимами типа «крокодил» для временной фиксации.
Поиск контрольных точек для измерения дежурного напряжения
Для плат с дискретным управлением питанием (например, серверных или игровых) контрольные точки могут быть скрыты под радиаторами или экранами. В таких случаях ориентируйтесь на схемы из даташитов производителя чипсета или документации к плате. На платах ASUS и MSI часто используют тестовые площадки с маркировкой «TP» (Test Point), например, TP5VSB или TP3V3_STBY.
Избегайте измерений на конденсаторах большой ёмкости без предварительной разрядки – остаточное напряжение может исказить показания. Для точной диагностики используйте осциллограф: пульсации дежурного напряжения не должны превышать 50 мВ, а скачки при переходных процессах – 100 мВ. При превышении этих значений проверяйте фильтрующие конденсаторы и дроссели в цепи +5VSB.

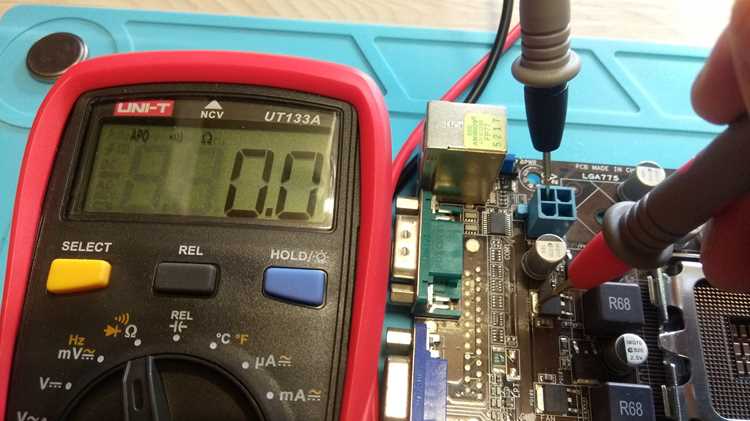

Настройка мультиметра и выбор режима измерения
Перед началом проверки дежурного напряжения установите мультиметр в режим измерения постоянного напряжения (DCV). Для большинства материнских плат диапазон дежурного напряжения составляет 3,3 В или 5 В, поэтому выберите предел измерения не менее 20 В, чтобы избежать перегрузки прибора. На аналоговых моделях переключите стрелку на соответствующий сектор, на цифровых – выберите режим с обозначением «V⎓» или «DCV».
Подключите чёрный щуп к общему проводу (COM), а красный – к гнезду с маркировкой «VΩmA» или аналогичной. Убедитесь, что контакты щупов не окислены и плотно вставлены в разъёмы. При измерении на плате избегайте касания соседних контактов, чтобы исключить короткое замыкание или искажение показаний.
Для проверки дежурного напряжения на материнской плате найдите контрольные точки или разъёмы, указанные в документации. Обычно это контакты на 24-пиновом разъёме ATX (пины 9 для +5VSB и 16 для PS_ON#) или специальные площадки возле чипсета. Если документация отсутствует, ориентируйтесь на цветовую маркировку проводов: фиолетовый – +5VSB, зелёный – PS_ON#.
При измерении на разъёме ATX используйте адаптер или тонкие щупы, чтобы не повредить контакты. Вставляйте щупы параллельно проводам, не прилагая усилий. Для точности зафиксируйте показания через 5–10 секунд после подключения, так как некоторые блоки питания могут давать кратковременные скачки напряжения при старте.
Если мультиметр показывает значение ниже 4,75 В для +5VSB или выше 5,25 В, блок питания требует замены или диагностики. Для +3,3VSB допустимый диапазон – 3,14–3,46 В. Отклонения за эти пределы указывают на неисправность стабилизатора напряжения или перегрузку цепи дежурного питания.
При работе с бюджетными мультиметрами учитывайте погрешность прибора, которая может достигать ±1,5% для цифровых моделей и ±3% для аналоговых. Для проверки точности измерьте напряжение на эталонном источнике, например, на новой батарее AA (1,5 В). Если показания отличаются более чем на 0,05 В, откалибруйте прибор или используйте другой.
В режиме измерения переменного напряжения (ACV) мультиметр не подходит для проверки дежурного питания, так как оно всегда постоянное. Ошибочный выбор режима приведёт к некорректным показаниям или повреждению прибора. Перед каждым измерением проверяйте положение переключателя.
Для длительных наблюдений за стабильностью напряжения используйте функцию записи минимальных и максимальных значений (если есть в модели). Подключите мультиметр к контрольной точке и оставьте на 10–15 минут. Если разброс показаний превышает 0,1 В, проверьте конденсаторы в цепи дежурного питания на вздутие или утечку.
Порядок подключения щупов и снятие показаний
При измерении напряжений на разъёме 24-pin соблюдайте последовательность, указанную в таблице:
| Номинал | Цвет провода | Допустимый диапазон | |
|---|---|---|---|
| +3,3 В | Оранжевый | 1, 2, 11 | 3,14–3,47 В |
| +5 В | Красный | 4, 6, 21, 22, 23 | 4,75–5,25 В |
| +12 В | Жёлтый | 10, 12 | 11,4–12,6 В |
| -12 В | Синий | 14 | -11,4…-12,6 В |
При работе с SMD-компонентами на плате используйте игольчатые щупы или тонкие провода, припаянные к контрольным точкам. Избегайте касания соседних элементов – короткое замыкание может вывести плату из строя. Для измерения напряжений на дросселях VRM установите мультиметр в режим ACV (переменное напряжение) с пределом 2 В, чтобы оценить пульсации. Амплитуда не должна превышать 50 мВ для +12 В и 20 мВ для +5 В/+3,3 В.
После снятия показаний сравните их с эталонными значениями из документации к материнской плате. Зафиксируйте результаты в таблице с указанием времени измерения и условий (например, «под нагрузкой» или «в режиме ожидания»). При выявлении отклонений проверьте блок питания отдельно, подключив его к тестовой нагрузке или заменив на заведомо исправный.
Не используйте мультиметры с низким входным сопротивлением (менее 10 МОм) – они могут искажать показания из-за нагрузки на измеряемую цепь. Для точных измерений применяйте приборы с функцией True RMS и погрешностью не более 0,5%. После завершения работ отсоедините щупы, начиная с красного, затем – чёрного, и восстановите питание платы.
Анализ полученных значений и сравнение с эталонными
После измерения дежурного напряжения (+5VSB, +3.3VSB, +12V) на материнской плате критически важно сопоставить результаты с допустимыми диапазонами, указанными в спецификации производителя. Для большинства современных плат ATX отклонение не должно превышать ±5% от номинала: +5VSB – 4.75–5.25 В, +3.3VSB – 3.14–3.47 В, +12V – 11.4–12.6 В. Превышение этих границ на 10% и более свидетельствует о неисправности блока питания (БП) или цепей стабилизации на плате. Особое внимание уделите +5VSB – его нестабильность часто приводит к сбоям при пробуждении из спящего режима или невозможности включения системы.
При анализе используйте следующие критерии оценки:
- Норма: значения в пределах ±5% от номинала, пульсации не более 50 мВ (измеряются осциллографом).
- Предупреждение: отклонение 5–10% – требует мониторинга, проверки конденсаторов на плате и кабелей питания.
- Критическое состояние: отклонение >10% или отсутствие напряжения – немедленная замена БП или диагностика цепей питания (например, проверка MOSFET-транзисторов в схеме дежурного питания).
Если измеренные значения близки к нижней границе допуска (например, +4.8 В для +5VSB), проверьте нагрузку на линию: отключите периферийные устройства (USB-хабы, RGB-подсветку) и повторите замер. Падение напряжения под нагрузкой указывает на недостаточную мощность БП или деградацию компонентов. Для плат с активным управлением питанием (например, ASUS с технологией EPU) сравните показания с данными из UEFI – расхождение более 0.1 В может сигнализировать о неисправности датчиков или прошивки.
В случае несоответствия эталонным значениям выполните следующие шаги:
- Замените БП на заведомо исправный с запасом мощности (не менее 20% от потребления системы).
- Прозвоните цепи дежурного питания мультиметром: проверьте сопротивление между +5VSB и землей (должно быть >1 кОм), а также целостность дорожек на плате.
- Обновите микропрограмму материнской платы – ошибки в прошивке могут искажать показания датчиков.
- При сохранении проблемы обратитесь к сервисному центру для диагностики импульсных преобразователей напряжения (например, контроллеров типа RT8206 или ISL6366).
Типичные ошибки и способы их устранения при проверке
Использование мультиметра с низким разрешением (менее 0,01 В) приводит к неточным измерениям дежурного напряжения +5VSB. Стандарт ATX требует стабильности в пределах ±5%, но дешевые приборы не фиксируют отклонения ниже 0,1 В. Замените мультиметр на модель с разрешением 0,001 В или осциллографом для анализа пульсаций.
Проверка напряжения без нагрузки искажает реальные показатели. Материнская плата потребляет ток даже в выключенном состоянии (до 2–3 А по линии +5VSB). Подключите резистор 10–20 Ом мощностью 5 Вт между +5VSB и GND для имитации нагрузки, затем измеряйте.
Игнорирование контактов разъема ATX 24-pin – частая ошибка. Дежурное напряжение подается на контакт 9 (+5VSB), но окисление или неплотное соединение на контактах 1, 2, 12, 13 (GND) вызывает падение напряжения. Очистите контакты ластиком или спиртом, проверьте целостность проводов тестером в режиме прозвонки.
Пренебрежение проверкой блока питания под нагрузкой маскирует неисправности. Подключите к БП тестовую нагрузку (например, HDD или резистор 5 Ом на +12V) и измерьте +5VSB повторно. Если напряжение проседает ниже 4,75 В – замените БП или проверьте его компоненты (диоды Шоттки, конденсаторы).
Ошибка при интерпретации результатов: отклонение +5VSB на 0,2 В в пределах нормы, если система стабильна. Критичны пульсации выше 50 мВ (пик-пик) – используйте осциллограф с полосой пропускания от 20 МГц. При превышении замените электролитические конденсаторы в цепи дежурного питания.
Измерение напряжения при включенном ПК без отключения основных линий питания (+12V, +3,3V) опасно для мультиметра. Отсоедините 24-pin разъем от материнской платы, оставьте подключенным только +5VSB и GND. Альтернатива – используйте переходник с размыкателем линий для безопасной диагностики.
Неучет температурных условий искажает диагностику. При нагреве БП выше 50°C напряжение +5VSB может проседать на 0,1–0,3 В. Проводите измерения после 10 минут работы системы, фиксируйте температуру корпуса БП инфракрасным термометром. При перегреве очистите вентилятор или замените термопасту на силовых элементах.
