Как увеличить выходное напряжение трансформатора

Трансформаторы – ключевые элементы в системах электропитания, но их выходное напряжение не всегда соответствует требуемым параметрам. Повышение напряжения на вторичной обмотке возможно несколькими методами, каждый из которых имеет свои ограничения и области применения. Основные подходы включают изменение коэффициента трансформации, использование дополнительных обмоток, регулировку магнитного потока и применение внешних устройств.

Наиболее прямой способ – увеличение числа витков вторичной обмотки. Формула U₂ = U₁ × (N₂ / N₁) показывает прямую зависимость выходного напряжения от соотношения витков. Однако этот метод требует физической перемотки трансформатора, что не всегда осуществимо. Для силовых трансформаторов с номинальной мощностью до 10 кВА допустимо увеличение витков на 10–15% без риска насыщения магнитопровода, но при больших мощностях требуется проверка по кривой намагничивания.

Подключение автотрансформатора позволяет поднять напряжение на 10–30% без замены основного трансформатора. Схема с последовательным включением обмоток эффективна для маломощных устройств (до 5 кВт), но увеличивает ток в общей части обмотки, что требует проверки сечения проводников. При использовании автотрансформатора с коэффициентом 1,2 выходное напряжение повышается на 20%, но КПД системы снижается на 2–5% из-за дополнительных потерь.

Для регулировки напряжения без механических изменений применяют тиристорные регуляторы или ШИМ-преобразователи. Тиристорные схемы позволяют корректировать напряжение в диапазоне ±15% с точностью до 1%, но вносят гармонические искажения до 8–12% при нагрузке свыше 50% от номинала. ШИМ-преобразователи обеспечивают более чистый сигнал (THD < 3%), но требуют дополнительных фильтров для подавления высокочастотных помех.

В высоковольтных системах (свыше 10 кВ) эффективен метод последовательного включения трансформаторов. При соединении вторичных обмоток двух трансформаторов с коэффициентами 1:10 и 1:1,2 суммарное напряжение увеличивается на 20%. Однако этот способ требует синхронизации фаз и увеличивает габариты установки. Для трансформаторов с номинальным напряжением 35 кВ и выше допустимо последовательное соединение не более трех устройств из-за роста индуктивных потерь.

Магнитное шунтирование – метод, применимый для трансформаторов с разомкнутым магнитопроводом. Установка шунта с регулируемым зазором позволяет изменять магнитный поток и, как следствие, выходное напряжение на 5–10%. Этот способ не требует перемотки, но снижает КПД на 3–7% из-за увеличения потерь на вихревые токи. Применим для трансформаторов мощностью до 1 кВА с частотой до 400 Гц.

Подбор трансформатора с оптимальным коэффициентом трансформации

Коэффициент трансформации (k) определяется как отношение числа витков вторичной обмотки к первичной: k = N₂/N₁. Для повышения выходного напряжения выбирают k > 1, но его значение должно соответствовать требованиям нагрузки и параметрам сети. Например, при входном напряжении 220 В и необходимом выходном 380 В коэффициент составит k = 380/220 ≈ 1,73. Превышение расчетного значения приводит к росту потерь в обмотках и магнитопроводе, снижению КПД.

При подборе трансформатора учитывают не только номинальное напряжение, но и допустимые отклонения. Стандартные значения k для промышленных трансформаторов: 1,5; 2; 2,5; 3; 4. Если требуется k = 2,2, выбирают ближайшее стандартное значение (2 или 2,5) с корректировкой схемы или дополнительным регулятором. Для точной настройки используют трансформаторы с отводами, позволяющими изменять k в пределах ±5–10%.

Нагрузочная способность трансформатора зависит от коэффициента трансформации. При увеличении k растет ток холостого хода, что ведет к нагреву магнитопровода. Для трансформаторов мощностью до 1 кВА допустимо k ≤ 3, для 1–10 кВА – k ≤ 4, свыше 10 кВА – k ≤ 5. Превышение этих значений требует применения материалов с улучшенными магнитными свойствами (например, аморфная сталь) или принудительного охлаждения.

В импульсных источниках питания коэффициент трансформации подбирают с учетом рабочей частоты. На частотах 20–100 кГц оптимальное k лежит в диапазоне 0,5–2, так как высокие значения увеличивают индуктивность рассеяния и потери на перемагничивание. Для частот свыше 100 кГц рекомендуется k ≤ 1,5, а сердечник выбирают из ферритов с низкими потерями (например, N87 или 3F3).

Практический пример: для питания устройства с входным напряжением 12 В и потребляемой мощностью 60 Вт от сети 220 В требуется трансформатор с k = 220/12 ≈ 18,3. Однако такой коэффициент нереализуем в одноступенчатой схеме. Решение – двухкаскадный трансформатор: первый каскад с k₁ = 4 (220/55 В), второй – с k₂ = 4,6 (55/12 В). Общий k = k₁ × k₂ ≈ 18,4, что соответствует требованиям.

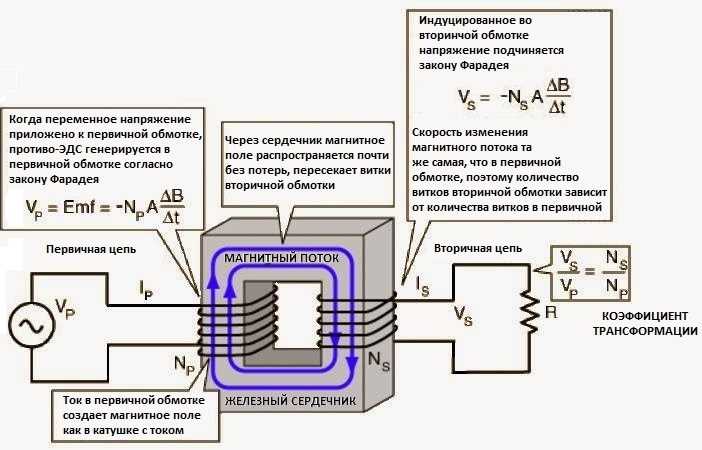

Увеличение числа витков вторичной обмотки при перемотке

Перемотка вторичной обмотки с увеличением числа витков – прямой метод повышения выходного напряжения трансформатора. Коэффициент трансформации определяется отношением витков первичной и вторичной обмоток: U₂/U₁ = N₂/N₁. Например, при исходных 220 В на первичной обмотке (N₁ = 1000 витков) и 12 В на вторичной (N₂ = 55 витков) увеличение N₂ до 110 витков повысит U₂ до 24 В. Важно учитывать сечение провода: при росте тока нагрузки (например, с 1 А до 2 А) диаметр провода должен увеличиться с 0,5 мм до 0,7–0,8 мм для предотвращения перегрева.

При перемотке критически оценить габариты окна магнитопровода. Стандартные Ш-образные сердечники допускают заполнение окна на 70–80% медью. Если исходная обмотка занимала 60% площади, а новая требует 90%, потребуется либо уменьшить сечение провода (с риском перегрева), либо использовать магнитопровод большего типоразмера. Для тороидальных трансформаторов плотность намотки выше – до 90%, но доступ к обмотке ограничен, что усложняет процесс.

Рекомендации: перед перемоткой зафиксировать исходные параметры (число витков, диаметр провода, тип изоляции). Использовать лакопровод марки ПЭТВ-2 или ПЭТ-155 для температур до 155 °C. При намотке выдерживать равномерный шаг между витками, избегая перехлестов. После сборки проверить индуктивность обмоток: отклонение более 5% от расчетной свидетельствует о нарушении симметрии или короткозамкнутых витках. Для трансформаторов мощностью свыше 100 Вт обязательна пропитка обмоток электроизоляционным лаком.

Использование автотрансформатора для регулировки выходного напряжения

Автотрансформатор – эффективное решение для плавной регулировки выходного напряжения без необходимости в отдельных обмотках. В отличие от классического трансформатора, он использует одну обмотку с отводами, что снижает потери на 15–30% за счет уменьшения активного сопротивления и рассеивания магнитного потока. Для повышения напряжения на 10–50% достаточно подключить нагрузку к части витков обмотки, при этом коэффициент трансформации определяется как k = U_вых/U_вх = N₂/N₁, где N₁ – общее число витков, N₂ – число витков до отвода.

Основные преимущества автотрансформатора в регулировке напряжения:

Компактность: масса и габариты на 30–40% меньше, чем у двухобмоточных аналогов той же мощности.
Экономичность: КПД достигает 98% при нагрузках свыше 50% от номинальной мощности.
Гибкость: возможность ступенчатой или плавной регулировки с помощью скользящего контакта (вариатор) или переключаемых отводов.

Для стабильной работы при изменении входного напряжения в пределах ±15% рекомендуется выбирать автотрансформатор с запасом по мощности 20–25%. Пример: для нагрузки 5 кВт и требуемого повышения напряжения с 190 В до 220 В подойдет автотрансформатор мощностью 6–6,5 кВА с диапазоном регулировки 160–250 В.

При эксплуатации автотрансформатора критически важно соблюдать условия охлаждения. Превышение тока на 10% от номинального приводит к росту температуры обмотки на 20–25°C, что сокращает срок службы изоляции. Для принудительного охлаждения используют вентиляторы с расходом воздуха не менее 0,5 м³/мин на 1 кВт потерь. В сетях с высоким уровнем гармоник (THD > 8%) необходимо устанавливать фильтры или выбирать автотрансформаторы с увеличенным сечением магнитопровода для снижения потерь на вихревые токи.

Применение дополнительных обмоток с переключением отводов

Дополнительные обмотки с переключаемыми отводами позволяют корректировать выходное напряжение трансформатора в пределах ±10–20% от номинального значения без замены оборудования. Метод эффективен для систем с переменной нагрузкой, где требуется стабилизация напряжения при колебаниях входного питания или изменениях тока потребления. Основное преимущество – возможность дискретной регулировки без использования внешних стабилизаторов, что снижает потери и упрощает конструкцию.

Для реализации используют обмотку с несколькими отводами, подключаемыми через переключатель или реле. Число отводов зависит от требуемого диапазона регулировки: 3–5 отводов обеспечивают шаг 5–10%, 7–9 – шаг 2–5%. Например, трансформатор с номинальным напряжением 220 В и отводами на +5%, +10%, -5% позволяет получать 209 В, 220 В, 231 В и 242 В. Точность регулировки ограничена числом отводов, но достаточна для большинства промышленных и бытовых применений.

Переключение отводов выполняют под нагрузкой (РПН) или без нагрузки (ПБВ). РПН применяют в мощных трансформаторах (от 100 кВА), где отключение нагрузки недопустимо. Для этого используют специальные переключатели с дугогасящими контактами и токоограничивающими резисторами. В маломощных трансформаторах (до 10 кВА) достаточно ПБВ, где переключение выполняют вручную или с помощью реле при отключенной нагрузке.

Расчет числа витков для дополнительных отводов проводят по формуле: N_отв = N_осн × (U_отв / U_ном), где N_осн – число витков основной обмотки, U_отв – требуемое напряжение отвода, U_ном – номинальное напряжение. Например, для отвода +5% на обмотке с 1000 витками потребуется 1000 × 1,05 = 1050 витков. Важно учитывать падение напряжения на обмотке при нагрузке, корректируя расчеты на 2–3% в большую сторону.

Материал проводника для дополнительных отводов выбирают с учетом плотности тока. Для медных обмоток допустимая плотность – 2–4 А/мм², для алюминиевых – 1,2–2 А/мм². Сечение провода рассчитывают по максимальному току нагрузки: S = I_max / j, где j – плотность тока. При токе 10 А и плотности 3 А/мм² сечение составит 10 / 3 ≈ 3,33 мм². Использование провода меньшего сечения приведет к перегреву и снижению КПД.

Переключатели отводов должны выдерживать ток нагрузки и обеспечивать надежный контакт. Для токов до 50 А применяют галетные переключатели, свыше 50 А – барабанные или вакуумные контакторы. В системах с частым переключением (например, в ветрогенераторах) используют электронные ключи на тиристорах или IGBT-транзисторах, управляемые микроконтроллером. Это исключает износ механических контактов и повышает ресурс до 10⁶ циклов.

При проектировании учитывают индуктивность рассеяния между отводами. Для снижения паразитных эффектов отводы располагают симметрично относительно основной обмотки или используют бифилярную намотку. В высокочастотных трансформаторах (свыше 10 кГц) применяют секционирование обмоток с чередованием слоев для минимизации индуктивности. Это критично для импульсных источников питания, где скачки напряжения на отводах могут вызвать перенапряжения.

Метод неэффективен при необходимости плавной регулировки или высокой точности (менее 1%). В таких случаях комбинируют с автотрансформаторами или ШИМ-регуляторами. Однако для большинства задач – коррекция напряжения в сетях с нестабильным питанием, адаптация оборудования под разные стандарты (110 В/220 В), компенсация падения напряжения в длинных линиях – переключение отводов остается оптимальным решением по соотношению стоимость/эффективность.

Компенсация падения напряжения на активном сопротивлении обмоток

Активное сопротивление обмоток трансформатора вызывает падение напряжения, пропорциональное току нагрузки. Для трансформаторов мощностью до 10 кВА с медными обмотками сопротивление первичной обмотки составляет 0,1–0,5 Ом, вторичной – 0,01–0,1 Ом. При токе нагрузки 10 А падение напряжения на вторичной обмотке достигает 0,1–1 В, что снижает выходное напряжение на 0,5–5% от номинала. Компенсация этого эффекта требует точного расчета параметров или применения схемотехнических решений.

Основные методы компенсации:

Увеличение сечения проводников обмоток. Замена провода на более толстый снижает сопротивление пропорционально квадрату диаметра. Например, переход с провода диаметром 1 мм на 1,5 мм уменьшает сопротивление в 2,25 раза. Однако это увеличивает габариты и стоимость трансформатора, что оправдано только при мощностях свыше 5 кВА.
Использование материалов с низким удельным сопротивлением. Медь имеет удельное сопротивление 0,0175 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м. При равном сечении замена алюминия на медь снижает сопротивление на 37%. Для трансформаторов с длительным режимом работы экономия потерь оправдывает разницу в цене.
Оптимизация конструкции обмоток. Уменьшение длины витков за счет компактной намотки (например, секционирование) сокращает сопротивление на 10–20%. Применение ленточных проводников вместо круглых снижает сопротивление на 5–15% из-за лучшего заполнения окна магнитопровода.

Для динамической компенсации падения напряжения применяют схемы с обратной связью. В простейшем случае используют автотрансформатор с отводами, подключенными через реле или тиристоры. При снижении выходного напряжения на 2–3% схема автоматически переключает отводы, повышая коэффициент трансформации на 1–5%. Погрешность регулирования составляет ±0,5%, время срабатывания – 50–200 мс. Для прецизионных применений используют ШИМ-регуляторы с частотой коммутации 20–100 кГц, обеспечивающие точность ±0,1%.

В высоковольтных трансформаторах (свыше 10 кВ) падение напряжения на активном сопротивлении обмоток достигает 1–3% из-за большой длины проводников. Для компенсации применяют:

Последовательное включение компенсирующих конденсаторов. Емкость подбирают из расчета резонанса на частоте сети: C = 1 / (2πf)²L, где L – индуктивность рассеяния обмотки. Для трансформатора с L = 0,1 Гн на частоте 50 Гц требуется C ≈ 100 мкФ. Метод эффективен при неизменной нагрузке, так как при изменении тока резонанс нарушается.
Использование феррорезонансных стабилизаторов. Они поддерживают выходное напряжение с точностью ±1% при колебаниях входного напряжения ±15% и изменении нагрузки от 0 до 100%. Однако КПД таких устройств не превышает 85%, а масса и габариты в 2–3 раза больше, чем у трансформатора.

При проектировании трансформаторов с низким падением напряжения критически важно учитывать температурный коэффициент сопротивления меди (0,0039 К⁻¹). При нагреве обмоток на 50 °C сопротивление увеличивается на 20%, что приводит к дополнительному падению напряжения. Для компенсации закладывают запас по сечению проводников на 10–15% или используют принудительное охлаждение. В трансформаторах с естественным охлаждением допустимый перегрев обмоток составляет 65 °C над температурой окружающей среды, что соответствует увеличению сопротивления на 25%.
