D-Link DES-1016D – это неуправляемый коммутатор второго уровня с 16 портами 10/100 Мбит/с, предназначенный для построения локальных сетей в офисах, учебных заведениях и домашних сетях среднего масштаба. Устройство работает в режиме plug-and-play, не требуя настройки, что делает его оптимальным выбором для пользователей, которым нужна стабильная передача данных без сложных конфигураций. Поддержка автосогласования скорости и дуплексного режима (Auto MDI/MDIX) исключает необходимость использования кросс-кабелей, упрощая подключение.
Коммутатор оснащен металлическим корпусом, обеспечивающим пассивное охлаждение и защиту от механических повреждений. Пропускная способность внутренней шины достигает 3,2 Гбит/с, что гарантирует отсутствие задержек даже при одновременной передаче данных через все порты. Буфер пакетов объемом 512 КБ минимизирует потери трафика в условиях высокой нагрузки, а энергоэффективная технология D-Link Green снижает потребление электроэнергии до 30% за счет автоматического отключения неиспользуемых портов.
DES-1016D поддерживает стандарт IEEE 802.3x для управления потоком данных, предотвращая переполнение буфера при передаче больших объемов информации. Устройство совместимо с любыми Ethernet-устройствами: ПК, принтерами, IP-камерами, VoIP-телефонами. Максимальная длина кабеля между коммутатором и конечным устройством – 100 метров при использовании витой пары категории 5e. Для монтажа предусмотрены отверстия под винты на задней панели, а также возможность установки в 19-дюймовую стойку с помощью дополнительного крепежного комплекта (опция).
При выборе DES-1016D учитывайте ограничения: отсутствие PoE, поддержки гигабитных скоростей и функций управления трафиком (QoS, VLAN). Если требуется расширение сети, коммутатор можно каскадировать с другими устройствами через любой из портов, но для сетей с высокими требованиями к пропускной способности рекомендуется рассмотреть модели с гигабитными портами, например, D-Link DGS-1016D. Для домашнего использования или небольшого офиса DES-1016D остается одним из самых надежных и экономичных решений на рынке.
Назначение коммутатора D-Link DES-1016D в сетевой инфраструктуре
В сетевой инфраструктуре DES-1016D выполняет функцию агрегации трафика, снижая нагрузку на маршрутизаторы и серверы за счет локальной коммутации пакетов. Пропускная способность коммутационной матрицы составляет 3,2 Гбит/с, что позволяет обрабатывать одновременную передачу данных на всех портах без коллизий. Встроенные механизмы QoS (Quality of Service) на аппаратном уровне приоритизируют трафик, что критично для приложений, чувствительных к задержкам, таких как видеоконференции или потоковое вещание. Для сетей с высокой плотностью подключений (например, в коворкингах или торговых залах) коммутатор обеспечивает минимальные задержки при передаче данных между устройствами в одном широковещательном домене.
DES-1016D не требует конфигурации и работает по принципу plug-and-play, что сокращает время на развертывание сети до нескольких минут. Его компактный металлический корпус (19-дюймовый форм-фактор) позволяет монтировать устройство в стандартные телекоммуникационные стойки или размещать на столе. Энергоэффективность (максимальная потребляемая мощность – 12 Вт) и бесшумная работа делают коммутатор пригодным для использования в помещениях без принудительной вентиляции. Для сетей с ограниченным бюджетом или временных инсталляций (выставки, семинары) DES-1016D становится экономичным решением, не уступающим по базовым характеристикам управляемым аналогам.
При интеграции в существующую инфраструктуру коммутатор совместим с любыми Ethernet-устройствами, поддерживающими стандарты IEEE 802.3 и IEEE 802.3u. Рекомендуется использовать его в сетях с топологией «звезда» для подключения рабочих станций к центральному маршрутизатору или серверу. В случае необходимости расширения сети можно каскадировать несколько DES-1016D через uplink-порты (без ограничений по количеству уровней), однако для сетей с более чем 50 устройствами стоит рассмотреть переход на управляемые коммутаторы с поддержкой VLAN и STP для предотвращения петель.
Основные технические параметры и скорость передачи данных
D-Link DES-1016D – неуправляемый коммутатор второго уровня с 16 портами 10/100 Мбит/с, предназначенный для работы в сетях малого и среднего масштаба. Каждый порт поддерживает автосогласование скорости (Auto-Negotiation) и автоматическое определение типа кабеля (Auto-MDI/MDIX), что исключает необходимость ручной настройки. Пропускная способность коммутационной матрицы составляет 3,2 Гбит/с, что обеспечивает одновременную передачу данных на всех портах без потерь производительности. Задержка при пересылке пакетов не превышает 20 мкс для кадров размером 64 байта.
Основные характеристики скорости:
- Максимальная скорость передачи на порт: 200 Мбит/с (полный дуплекс).
- Поддержка стандартов: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX).
- Буфер пакетов: 512 КБ на устройство, распределяемый динамически между портами.
- Максимальный размер кадра: 1536 байт (Jumbo Frame не поддерживается).
Для стабильной работы в сетях с высокой нагрузкой рекомендуется подключать к DES-1016D не более 12 активных устройств с одновременной передачей данных. При превышении этого порога возможны микрофризы из-за ограниченного объема буфера. В сетях с преобладанием трафика типа «точка-точка» (например, видеонаблюдение или VoIP) коммутатор демонстрирует стабильную работу даже при загрузке всех портов на 90–95%.
При использовании в офисных сетях с типовыми задачами (файловый обмен, интернет, печать) DES-1016D обеспечивает передачу данных без задержек при суммарной нагрузке до 2,5 Гбит/с. Для оптимизации производительности рекомендуется разделять трафик между портами: например, выделять отдельные порты для серверов или точек доступа Wi-Fi. Устройство не поддерживает QoS, поэтому приоритизация трафика возможна только на уровне конечных устройств.
Количество и типы портов: возможности подключения устройств
D-Link DES-1016D оснащён 16 портами Fast Ethernet (10/100 Мбит/с) с поддержкой автосогласования скорости и режима передачи (полный/полудуплекс). Все порты соответствуют стандарту IEEE 802.3u, что обеспечивает совместимость с большинством сетевых устройств – от рабочих станций и принтеров до IP-камер и точек доступа. Размещение портов на передней панели упрощает подключение кабелей в стеснённых условиях, а светодиодные индикаторы (Link/Act) позволяют оперативно диагностировать состояние соединений без дополнительных инструментов.
Отсутствие портов Gigabit Ethernet (10/100/1000 Мбит/с) ограничивает применение коммутатора в высоконагруженных сетях, где требуется передача больших объёмов данных, например, при работе с серверами или видеонаблюдением в разрешении 4K. Однако для офисов с типовыми задачами (документооборот, VoIP, базовое видеонаблюдение) пропускной способности 100 Мбит/с на порт достаточно. Важно учитывать, что суммарная пропускная способность внутренней шины коммутатора составляет 3,2 Гбит/с, что исключает «бутылочное горлышко» при одновременной работе всех портов.
Для подключения к магистральной сети или другим коммутаторам используется любой из 16 портов – DES-1016D не имеет выделенных uplink-портов. Это упрощает конфигурацию, но требует использования прямых патч-кордов (T568B) для соединения с другими устройствами. При необходимости объединения нескольких коммутаторов рекомендуется задействовать не более 4 портов в режиме агрегации каналов (LACP), чтобы избежать перегрузки внутренней шины. Для подключения к маршрутизатору или модему достаточно одного порта, а оставшиеся 15 можно использовать для конечных устройств.
Режимы работы и поддержка сетевых стандартов
D-Link DES-1016D – неуправляемый коммутатор, работающий исключительно в режиме store-and-forward. Это означает, что перед передачей пакетов на целевой порт устройство полностью принимает и анализирует их, отсеивая повреждённые кадры. Такой подход минимизирует распространение ошибок в сети, но вносит небольшую задержку (до 10 мкс на пакет при полной загрузке). Для офисных и домашних сетей с низкой интенсивностью трафика этот режим оптимален, однако в высоконагруженных средах (например, видеонаблюдение или стриминг) стоит учитывать потенциальное влияние на latency.
Коммутатор поддерживает ключевые стандарты Ethernet:
- IEEE 802.3 10BASE-T – базовый стандарт для сетей 10 Мбит/с по витой паре (категория 3 и выше).
- IEEE 802.3u 100BASE-TX – Fast Ethernet (100 Мбит/с) с автосогласованием скорости и дуплекса (полный/полудуплекс).
- IEEE 802.3x – управление потоком данных (flow control) для предотвращения переполнения буферов приёмников.
Отсутствие поддержки Gigabit Ethernet (1000BASE-T) ограничивает применение DES-1016D в современных сетях с высокой пропускной способностью, но делает его экономичным решением для задач, где скорость 100 Мбит/с достаточна (например, подключение принтеров, IP-телефонов или камер с разрешением до 2 Мп).
Автосогласование (auto-negotiation) работает по умолчанию на всех портах, автоматически определяя оптимальные параметры соединения (скорость и дуплекс) с подключённым устройством. Если на другом конце линии отключено автосогласование (например, на старом оборудовании), коммутатор переключается в режим half-duplex со скоростью 10 или 100 Мбит/с. Для принудительного задания параметров потребуется управляемый коммутатор – DES-1016D не предоставляет таких настроек.
Поддержка MDI/MDI-X (автоматическое определение типа кабеля) позволяет использовать как прямые (straight-through), так и перекрёстные (crossover) патч-корды без необходимости ручной настройки. Это упрощает подключение устройств с разными типами портов (например, ПК к коммутатору или коммутатор к коммутатору). Однако при подключении к устаревшему оборудованию без MDI-X может потребоваться перекрёстный кабель.
DES-1016D не поддерживает VLAN, QoS, IGMP Snooping и другие функции управляемых коммутаторов. Для сетей, где требуется приоритизация трафика (например, VoIP или видеоконференции), рекомендуется использовать модели с поддержкой IEEE 802.1p или рассмотреть переход на управляемые коммутаторы D-Link серии DGS-1100. В простых сетях без разделения на сегменты и приоритетов DES-1016D справляется с задачей без дополнительных настроек.
Управление и настройка без использования программного обеспечения
D-Link DES-1016D не поддерживает удалённое управление через веб-интерфейс или специализированное ПО, что ограничивает настройку физическим доступом к устройству. Все изменения вносятся с помощью аппаратных переключателей и индикаторов на передней панели, а также через консольный порт при необходимости.
На лицевой стороне коммутатора расположены 16 портов Ethernet 10/100 Мбит/с с автоопределением MDI/MDIX, что исключает необходимость использования кросс-кабелей. Каждый порт оснащён светодиодными индикаторами: зелёный сигнализирует о подключении (Link/Act), жёлтый – о скорости 100 Мбит/с. Если индикатор не горит, проверьте кабель или питание устройства.
Для базовой диагностики используйте кнопку Reset, расположенную на задней панели рядом с разъёмом питания. Удержание кнопки в течение 5–10 секунд сбрасывает настройки к заводским (включая отключение всех ранее настроенных параметров VLAN или QoS). Кратковременное нажатие перезагружает устройство без потери конфигурации.
DES-1016D не имеет аппаратных переключателей для настройки VLAN или приоритетов трафика, но поддерживает базовое управление потоком (Flow Control) через автосогласование. Чтобы отключить эту функцию на конкретном порту, потребуется подключение через консольный порт с использованием кабеля RS-232 и терминальной программы (например, PuTTY). Параметры подключения:
| Параметр | Значение |
|---|---|
| Скорость (baud rate) | 9600 |
| Биты данных | 8 |
| Стоповые биты | 1 |
| Чётность | Нет |
| Управление потоком | Нет |
После подключения к консоли введите команду show interfaces status для отображения состояния портов. Для отключения Flow Control на порту 5 используйте:
config ports 5 flow_control disable
Изменения применяются сразу и сохраняются в энергонезависимой памяти без дополнительных команд.
При подключении к сети с PoE-устройствами (например, IP-камерами) DES-1016D не обеспечивает питание через Ethernet – для этого потребуется инжектор или коммутатор с поддержкой PoE. Однако устройство совместимо с пассивными PoE-источниками при условии соблюдения стандарта IEEE 802.3af/at на стороне питания.
Для мониторинга загрузки портов используйте индикаторы Link/Act: мигание с высокой частотой указывает на активный трафик. При перегрузке сети (например, при широковещательном шторме) коммутатор автоматически блокирует проблемный порт на 30 секунд, о чём сигнализирует погасший индикатор. Восстановление происходит самостоятельно, но при повторных сбоях рекомендуется проверить подключённые устройства на наличие неисправностей.
В корпоративных сетях DES-1016D часто используется в качестве неуправляемого коммутатора для подключения рабочих станций. В таких сценариях настройка ограничивается физическим подключением кабелей и проверкой индикаторов. При необходимости сегментации сети без использования VLAN рекомендуется разделять трафик на уровне маршрутизатора или применять отдельные коммутаторы для разных групп устройств.

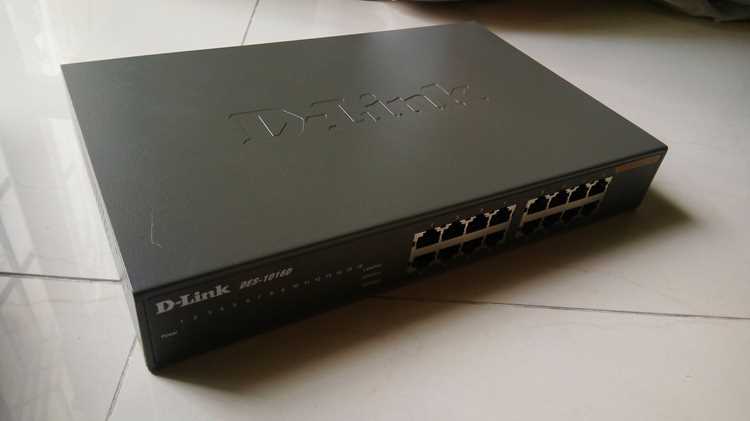

Физические размеры и варианты монтажа в стойку или на стол
D-Link DES-1016D выполнен в компактном металлическом корпусе размером 280×130×44 мм (ширина × глубина × высота) и весит 1,2 кг. Устройство занимает всего 1U в стойке, что позволяет эффективно использовать пространство в серверных шкафах или телекоммуникационных стойках. На передней панели расположены 16 портов 10/100 Мбит/с с индикаторами активности, а на задней – разъем для подключения питания и вентиляционные отверстия. Монтажные отверстия на боковых стенках корпуса соответствуют стандарту 19-дюймовых стоек, а в комплекте поставки предусмотрены крепежные кронштейны для установки в стойку.
Для настольного размещения коммутатор оснащен четырьмя резиновыми ножками, предотвращающими скольжение и обеспечивающими устойчивость на горизонтальных поверхностях. При монтаже в стойку рекомендуется оставлять зазор не менее 10 см сзади и по бокам для нормальной циркуляции воздуха, так как устройство не имеет активного охлаждения. В условиях повышенной температуры (выше 40°C) или при установке в закрытые шкафы следует использовать дополнительную вентиляцию.
Энергопотребление и требования к питанию устройства
D-Link DES-1016D потребляет не более 10 Вт в режиме активной работы, что делает его одним из самых экономичных коммутаторов в сегменте неуправляемых устройств на 16 портов. В состоянии простоя энергопотребление снижается до 5 Вт, что позволяет сократить эксплуатационные расходы при круглосуточной эксплуатации. Устройство работает от внешнего блока питания с параметрами: входное напряжение 100–240 В переменного тока (50/60 Гц), выходное – 5 В постоянного тока при токе 1,2 А. Производитель рекомендует использовать только оригинальный адаптер питания (модель AD-512120), так как несовместимые аналоги могут привести к нестабильной работе или выходу из строя.
При подключении к источнику бесперебойного питания (ИБП) учитывайте следующие требования:
- Мощность ИБП должна превышать 150 Вт для обеспечения резервного питания коммутатора и подключенных устройств.
- Используйте ИБП с чистой синусоидой на выходе – упрощенные модели с аппроксимированной синусоидой могут вызывать перебои в работе.
- Избегайте подключения к одной розетке ИБП устройств с высоким пусковым током (например, принтеров или серверов), чтобы исключить перегрузку.
Температурный диапазон эксплуатации блока питания – от 0°C до 40°C. При установке в невентилируемых шкафах или помещениях с повышенной температурой (>35°C) рекомендуется использовать дополнительное охлаждение, так как перегрев снижает эффективность преобразования энергии и срок службы адаптера.

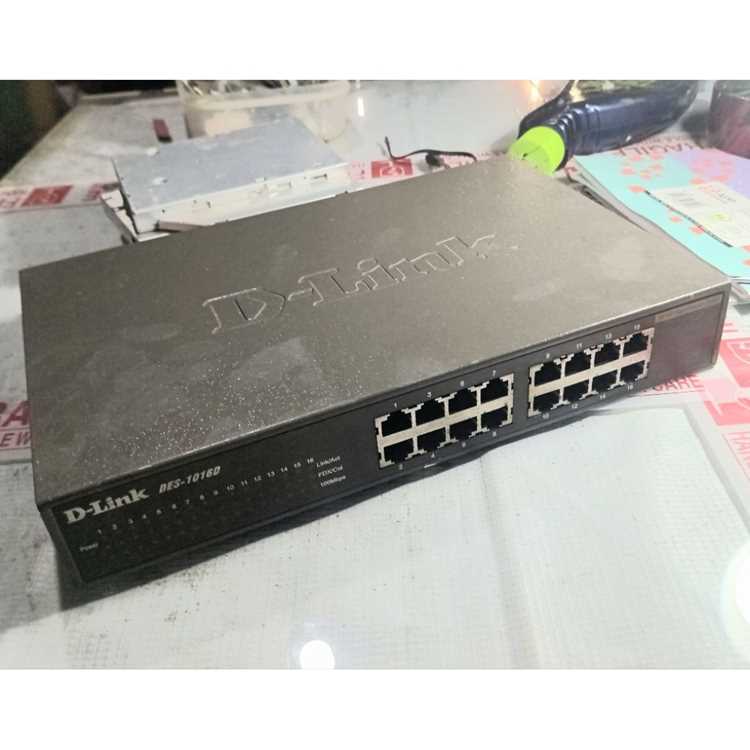

Сравнение с аналогами: преимущества и ограничения модели
D-Link DES-1016D позиционируется как бюджетный неуправляемый коммутатор для домашних сетей и малых офисов, но его характеристики требуют сопоставления с прямыми конкурентами. Основные аналоги – TP-Link TL-SG1016D, Netgear GS316 и Zyxel GS1100-16. Все модели имеют 16 портов Gigabit Ethernet, но DES-1016D выделяется энергоэффективностью: потребление 11 Вт в режиме простоя против 14–16 Вт у конкурентов. Это критично для круглосуточной работы в условиях ограниченного бюджета на электричество.
По пропускной способности DES-1016D не уступает аналогам – 32 Гбит/с на всех портах, как и у TP-Link TL-SG1016D. Однако Netgear GS316 предлагает буфер пакетов 4 Мбит против 1 Мбит у D-Link, что снижает риск потерь трафика при пиковых нагрузках. Для задач с постоянным потоковым видео или резервным копированием это может стать решающим фактором.
Конструктивно DES-1016D использует металлический корпус, в отличие от пластикового у Zyxel GS1100-16, что улучшает теплоотвод и долговечность. Однако отсутствие креплений для монтажа в стойку (в отличие от Netgear GS316) ограничивает применение в серверных помещениях. Для настольного размещения это не проблема, но в инфраструктуре с централизованным оборудованием потребуются дополнительные аксессуары.
Скорость автосогласования портов у DES-1016D составляет 10/100/1000 Мбит/с, как и у большинства аналогов, но TP-Link TL-SG1016D поддерживает Jumbo Frames до 9 КБ, тогда как D-Link ограничен стандартными 1522 байтами. Для сетей с высокопроизводительными NAS или серверами это может снизить эффективность передачи данных на 10–15%.
Гарантийный срок DES-1016D – 3 года, что соответствует Netgear GS316, но уступает Zyxel GS1100-16 с 5-летней гарантией. При этом D-Link предлагает бесплатную техническую поддержку в течение всего срока, в то время как Netgear и TP-Link требуют платной подписки после первых 90 дней. Для пользователей без опыта настройки это преимущество.
Отсутствие PoE у DES-1016D – ключевое ограничение по сравнению с управляемыми моделями вроде TP-Link TL-SG1016PE, где 8 портов поддерживают питание устройств. В сетях с IP-камерами или точками доступа это делает D-Link менее универсальным решением, но для базовых задач – избыточным.
Цена DES-1016D на 15–20% ниже аналогов при сопоставимых характеристиках, что оправдывает выбор для пользователей, которым не нужны расширенные функции. Однако при планировании масштабирования сети стоит учитывать, что переход на управляемые коммутаторы (например, D-Link DGS-1100-16) потребует полной замены оборудования, так как DES-1016D не поддерживает протоколы VLAN или QoS.
Для домашних сетей и офисов с минимальными требованиями DES-1016D – оптимальный выбор по соотношению цена/качество. В сценариях с высокой нагрузкой или необходимостью PoE разумнее рассмотреть Netgear GS316 или TP-Link TL-SG1016PE, несмотря на более высокую стоимость. Приоритет – анализ текущих и будущих потребностей сети.
