Какой кабель имеет наименьшее сопротивление шлейфа

Сопротивление шлейфа – ключевой параметр, определяющий потери сигнала и эффективность передачи данных. Для высокочастотных систем, силовых цепей и телекоммуникаций даже незначительное увеличение сопротивления приводит к падению напряжения, нагреву проводников и искажению сигнала. Например, при токе 10 А и сопротивлении шлейфа 0,1 Ом потери составят 1 В – критично для низковольтных устройств.

Основные факторы, влияющие на сопротивление: материал проводника, сечение жилы и длина кабеля. Медь обладает удельным сопротивлением 0,0175 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м. При равном сечении алюминиевый кабель будет иметь сопротивление на 60% выше. Для расчёта используйте формулу: R = (ρ × L) / S, где ρ – удельное сопротивление, L – длина, S – сечение.

Минимизировать сопротивление шлейфа можно тремя способами:

1. Выбирайте кабели с максимальным сечением в пределах допустимых габаритов. Для токов свыше 20 А рекомендуется сечение от 4 мм².
2. Используйте многожильные проводники вместо одножильных – эффект поверхностного слоя снижает сопротивление на высоких частотах.
3. Сокращайте длину шлейфа. Каждый дополнительный метр увеличивает сопротивление пропорционально.

Для точных измерений применяйте микроомметр или мост постоянного тока. Допустимое сопротивление шлейфа зависит от приложения: в аудиосистемах – не более 0,05 Ом, в силовых цепях – до 0,1 Ом на 10 м. При выборе кабеля проверяйте сертификаты соответствия ГОСТ или IEC – некачественные сплавы могут иметь сопротивление на 20–30% выше заявленного.

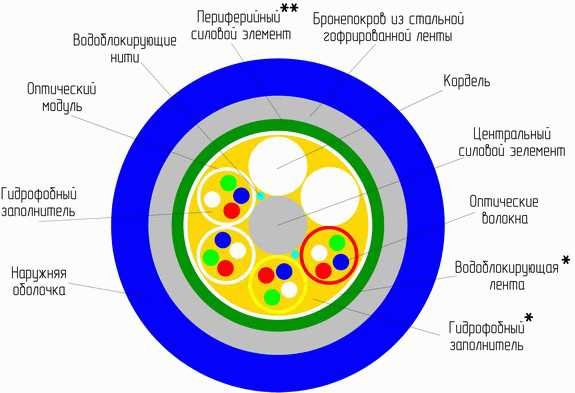

Какие параметры кабеля влияют на сопротивление шлейфа

Сопротивление шлейфа определяется удельным сопротивлением материала проводника. Для меди этот показатель составляет 0,0175 Ом·мм²/м при 20°C, для алюминия – 0,028 Ом·мм²/м. Разница в 60% объясняет, почему медные кабели предпочтительнее в системах с низким сопротивлением. При выборе учитывайте не только материал, но и его чистоту: примеси увеличивают сопротивление на 2–5%.

Сечение проводника обратно пропорционально сопротивлению. Формула R = ρ·L/S, где R – сопротивление, ρ – удельное сопротивление, L – длина, S – площадь сечения, показывает, что при удвоении сечения сопротивление уменьшается вдвое. Например, кабель 2,5 мм² имеет сопротивление 7 Ом/км, а 4 мм² – 4,4 Ом/км. Для шлейфов длиной свыше 50 м рекомендуется увеличивать сечение на 20–30% от расчетного.

Длина кабеля влияет линейно: каждый метр добавляет сопротивление, равное ρ/S. В системах с длинными шлейфами (100+ м) даже медный кабель 1,5 мм² может давать падение напряжения до 10% при токе 10 А. Для компенсации используйте кабели с сечением, превышающим минимально допустимое на 1–2 ступени по ГОСТ 22483-2012.

Температура изменяет сопротивление на 0,4% на каждый градус Цельсия для меди. При нагреве до 70°C сопротивление увеличивается на 20% относительно значения при 20°C. В условиях повышенных температур (например, в котельных) применяйте кабели с температурным коэффициентом не выше 0,0039 К⁻¹ или используйте термостойкие изоляции (силикон, фторопласт).

Конструкция кабеля – многопроволочная или монолитная жила – влияет на эффективное сечение. Многопроволочные жилы имеют на 3–7% большее сопротивление из-за воздушных зазоров между проволоками. Для шлейфов с высокими требованиями к стабильности сопротивления выбирайте монолитные жилы или кабели с компактной скруткой (класс 2 по ГОСТ).

Сопротивление контактов в местах соединений может превышать сопротивление самого кабеля. Оксидные пленки на алюминии увеличивают переходное сопротивление до 0,1 Ом на соединение. Для минимизации используйте медные наконечники с лужением, алюминиевые жилы – с кварцевазелиновой пастой. Измеряйте сопротивление шлейфа после монтажа: допустимое отклонение – не более 5% от расчетного.

Частота сигнала влияет на сопротивление из-за поверхностного эффекта. При 10 кГц глубина проникновения тока в медь составляет 0,66 мм, при 1 МГц – 0,066 мм. Для высокочастотных шлейфов используйте кабели с увеличенным сечением или многожильные проводники с изолированными проволоками (литцендрат). На частотах свыше 100 кГц сопротивление может вырасти на 15–30%.

Изоляция кабеля косвенно влияет на сопротивление через тепловыделение. Материалы с низкой теплопроводностью (ПВХ) ухудшают отвод тепла, что ведет к росту сопротивления на 5–10% при длительной нагрузке. Для шлейфов с током свыше 20 А предпочтительны кабели с изоляцией из сшитого полиэтилена (XLPE) или резины, обеспечивающие лучший теплоотвод.

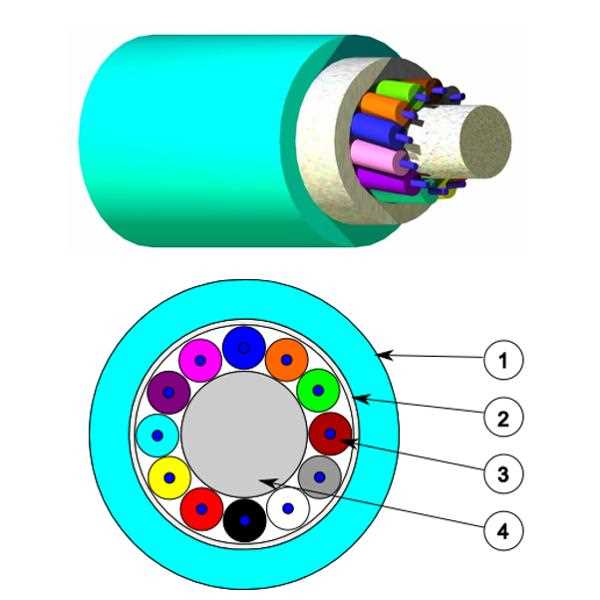

Как рассчитать допустимое сопротивление для вашей системы

Допустимое сопротивление шлейфа зависит от параметров источника питания и нагрузки. Формула расчёта: Rдоп = (Uпит – Uмин) / Iмакс, где Uпит – напряжение питания (например, 24 В), Uмин – минимально допустимое напряжение на нагрузке (обычно 90–95% от номинала), Iмакс – максимальный ток потребления. Для систем с низким энергопотреблением (до 1 А) допустимое сопротивление часто не превышает 0,5 Ом, для мощных устройств (5–10 А) – 0,1 Ом и ниже. Учитывайте падение напряжения на контактах разъёмов (0,05–0,2 Ом на пару).

Порядок действий:

1. Определите Uмин для нагрузки (например, 4,75 В для 5-вольтовой логики).
2. Измерьте или возьмите из документации Iмакс (пиковый ток).
3. Подставьте значения в формулу, вычтите сопротивление контактов и разъёмов.
4. Сравните результат с сопротивлением выбранного кабеля (удельное сопротивление меди – 0,0175 Ом·мм²/м).

Для систем с длинными линиями (>10 м) используйте кабели с сечением не менее 1,5 мм² на каждый ампер тока. При работе в условиях высоких температур увеличивайте сечение на 20–30% из-за роста сопротивления меди (0,4% на 1°C).

Какие материалы проводников обеспечивают наименьшие потери

Серебро превосходит медь по проводимости (0,0159 мкОм·м), но его применение ограничено стоимостью и механической прочностью. Используется в специализированных кабелях для аудиосистем высокого разрешения и ВЧ-трактов, где потери на уровне 0,1 дБ/100 м критичны. Серебряное покрытие медных жил (толщиной 1–3 мкм) снижает сопротивление на 5–10% без значительного удорожания конструкции.

Алюминий с медным покрытием (CCA) – компромиссный вариант для бюджетных решений. Удельное сопротивление такого проводника на 15–20% выше чистой меди, но масса кабеля снижается на 40–50%. Применим в стационарных установках с сечением от 25 мм², где механические нагрузки минимальны. Для динамических условий (например, подвижные кабели) CCA не рекомендуется из-за риска отслоения покрытия.

Золото не используется в качестве основного проводника из-за высокого удельного сопротивления (0,0221 мкОм·м), но его наносят на контактные поверхности разъемов. Толщина покрытия 0,5–2 мкм предотвращает окисление и снижает переходное сопротивление до 0,1 мОм на контакт. В ВЧ-кабелях золотое покрытие уменьшает потери на отражение сигнала на 0,3–0,5 дБ при частотах свыше 1 ГГц.

Сверхпроводники (например, NbTi, YBCO) исключают резистивные потери при температурах ниже критической (77 K для YBCO). Применяются в магнитных системах и квантовых компьютерах, где потери мощности недопустимы. Для бытовых и промышленных кабелей нецелесообразны из-за необходимости криогенного охлаждения и хрупкости материалов. Стоимость сверхпроводящего кабеля длиной 1 м превышает $1000.

Сплавы меди (например, CuCrZr) используют в кабелях для экстремальных условий. Удельное сопротивление сплава на 5–8% выше чистой меди, но предел прочности увеличивается в 2–3 раза. Применяются в авиационных и космических системах, где вибрационные нагрузки достигают 50 g. Температурный коэффициент сопротивления сплавов ниже (0,0039 К⁻¹ против 0,00393 К⁻¹ у меди), что стабилизирует параметры при нагреве.

Для минимизации потерь в шлейфах выбирайте материал с учетом рабочей частоты, сечения и условий эксплуатации. Медь – универсальное решение для большинства задач, серебро – для аудио и ВЧ, алюминий с покрытием – для стационарных силовых линий. Сверхпроводники и сплавы оправданы только в специфических применениях, где стандартные материалы не обеспечивают требуемых характеристик.

Как правильно подобрать сечение кабеля под нагрузку

Сечение кабеля напрямую влияет на его способность выдерживать ток без перегрева. Для расчета используйте формулу: S = (I × ρ × L) / ΔU, где S – сечение в мм², I – ток нагрузки в амперах, ρ – удельное сопротивление материала (0,0175 Ом·мм²/м для меди, 0,028 Ом·мм²/м для алюминия), L – длина линии в метрах, ΔU – допустимое падение напряжения (обычно 5% от номинального).

Для бытовых сетей 220 В при длине до 50 м и токе до 16 А достаточно медного кабеля 1,5 мм². При токе 25 А требуется 2,5 мм², а для 32 А – 4 мм². Эти значения соответствуют ПУЭ и обеспечивают запас по нагреву. Для алюминиевых проводов сечение увеличивайте на 1,5–2 ступени.

В промышленных сетях 380 В при длине свыше 100 м учитывайте индуктивное сопротивление. Для двигателей мощностью 15 кВт (ток ~30 А) используйте медь 10 мм² или алюминий 16 мм². При пусковых токах (5–7 кратных номиналу) проверяйте сечение по пиковым нагрузкам.

Для постоянного тока формула упрощается: S = (I × L) / (γ × ΔU), где γ – удельная проводимость (56 м/Ом·мм² для меди). Например, при токе 50 А, длине 20 м и допустимом падении 2 В сечение составит 8,9 мм² – выбирайте 10 мм².

При прокладке в пучках или в условиях высокой температуры (выше +30°C) увеличивайте сечение на 20–30%. Для кабелей в земле коэффициент корректировки – 0,8 (уменьшение допустимого тока). В таблицах ПУЭ эти поправки учтены в виде понижающих коэффициентов.

Для импульсных нагрузок (сварочные аппараты, инверторы) сечение выбирайте по действующему значению тока, умноженному на 1,4. Например, аппарат с номинальным током 20 А требует кабеля 6 мм² вместо 4 мм². Игнорирование этого правила приводит к перегреву изоляции.

При подключении осветительных приборов мощностью до 2 кВт (ток ~9 А) достаточно 0,75 мм² для меди, но ПУЭ требует минимального сечения 1,5 мм². Для светодиодных лент с низким током (до 2 А) допустимо 0,5 мм², но только при коротких участках (до 10 м).

Всегда проверяйте сечение по трем критериям: допустимый ток, падение напряжения и механическая прочность. Для подвижных соединений (переноски, удлинители) минимальное сечение – 1,5 мм² для меди, независимо от нагрузки. Используйте кабели с многопроволочными жилами для гибкости.

Какие типы изоляции и экранирования снижают паразитные эффекты

Полиэтилен высокой плотности (HDPE) и сшитый полиэтилен (XLPE) – оптимальные материалы для изоляции кабелей, работающих на частотах до 10 МГц. HDPE обладает диэлектрической проницаемостью ε ≈ 2,3 и тангенсом угла потерь tgδ ≤ 0,0002 на 1 МГц, что минимизирует емкостные утечки. XLPE, благодаря термической стабильности до 90°C, сохраняет параметры при длительных нагрузках, снижая риск деградации сигнала. Для высокочастотных приложений (свыше 100 МГц) предпочтителен фторопласт (PTFE) с ε ≈ 2,1 и tgδ ≤ 0,0001, но его стоимость в 3–5 раз выше полиэтиленовых аналогов.

Экранирование медной оплеткой (плотность покрытия 85–95%) эффективно подавляет электромагнитные помехи (ЭМП) до 1 ГГц, но увеличивает погонную емкость на 15–20 пФ/м. Для частот выше 1 ГГц применяют двойное экранирование: алюминиевая фольга (толщина 25–50 мкм) + оплетка, что снижает проникновение помех на 40–60 дБ. В условиях сильных индустриальных шумов (например, рядом с электродвигателями) используют триаксиальные кабели с дополнительным внешним экраном, соединенным с «землей» через резистор 1 МОм для предотвращения резонансных эффектов.

Спиральное экранирование из стальной проволоки (диаметр 0,1–0,2 мм) снижает вихревые токи на 30–40% по сравнению с медной оплеткой, но уступает по гибкости. Для кабелей с подвижными соединениями (робототехника, медицинское оборудование) применяют экраны из проводящей ткани на основе никелированных волокон – они выдерживают до 10 млн циклов изгиба без потери эффективности. В условиях высокой влажности или агрессивных сред (морская вода, химические производства) используют экраны с полимерным покрытием (например, полиуретан), предотвращающим коррозию и сохраняющим проводимость.

Для снижения поверхностного эффекта (скин-эффекта) на частотах выше 10 МГц применяют кабели с посеребренными жилами или лужением. Серебро снижает сопротивление переменному току на 10–15% по сравнению с медью, но окисляется при температурах выше 200°C. В СВЧ-диапазоне (3–30 ГГц) используют кабели с диэлектрическим заполнением из вспененного полиэтилена (ε ≈ 1,5), что уменьшает затухание сигнала на 2–3 дБ/100 м по сравнению с монолитной изоляцией.

В системах с низким уровнем сигнала (менее 1 мВ) критично применение кабелей с раздельным экранированием пар (например, витая пара в индивидуальных фольгированных экранах). Это снижает перекрестные наводки (NEXT) до -80 дБ на 100 МГц. Для аудиоаппаратуры высокого разрешения используют кабели с изоляцией из полипропилена (PP) и двойным экранированием: внутренний экран из алюминиевой фольги + внешняя оплетка из бескислородной меди (OFC), что минимизирует искажения на уровне -120 дБ.

В условиях высоких температур (до 250°C) применяют изоляцию из силиконовой резины (SIR) или полиимида (Kapton). SIR сохраняет эластичность и диэлектрические свойства (ε ≈ 3,0, tgδ ≤ 0,01) при циклических нагревах, но имеет низкую механическую прочность. Kapton выдерживает температуры до 400°C и радиационное воздействие, но дороже в 8–10 раз. Для криогенных применений (ниже -150°C) используют изоляцию из этилентетрафторэтилена (ETFE), который не становится хрупким и сохраняет ε ≈ 2,6 при экстремальных температурах.

Как проверить сопротивление шлейфа перед монтажом

Сопротивление шлейфа измеряют мультиметром в режиме омметра с точностью не ниже 0,1 Ом. Перед проверкой убедитесь, что кабель отключен от источников питания и нагрузок. Зачистите концы жил на 10–15 мм, исключив окисление или загрязнение контактов. Для многожильных кабелей скрутите проволоки плотно, чтобы избежать погрешности из-за неполного контакта.

Измерение проводите по схеме «петля»: подключите щупы мультиметра к двум концам одной жилы, затем повторите для остальных. Для кабелей длиной свыше 100 м используйте четырехпроводный метод (Кельвина), чтобы исключить влияние сопротивления щупов. Типичные значения для медных жил сечением 1,5 мм² – 12,1 Ом/км, 2,5 мм² – 7,41 Ом/км при 20°C. Превышение на 5% и более указывает на дефект.

Для проверки симметрии шлейфа сравните сопротивления всех жил одного кабеля. Разброс не должен превышать 2% для силовых линий и 1% для сигнальных. Пример: в кабеле 4×2,5 мм² разница между жилами более 0,15 Ом на 100 м свидетельствует о неоднородности материала или сечения.

При температуре окружающей среды выше 20°C скорректируйте показания по формуле: R₂₀ = Rₜ / (1 + α(t – 20)), где α = 0,00393 для меди, t – фактическая температура в °C. Например, при 30°C сопротивление 1,5 мм² кабеля длиной 50 м составит 0,65 Ом вместо 0,605 Ом при 20°C.

Если сопротивление превышает норму, проверьте кабель на обрывы или короткие замыкания между жилами. Для этого используйте мегаомметр на 500 В: изоляция между жилами должна быть не менее 10 МОм. При обнаружении дефектов замените кабель – ремонт не обеспечит долговременной надежности.

Какие ошибки при выборе кабеля увеличивают сопротивление

Игнорирование удельного сопротивления материала – первая и самая критичная ошибка. Медь имеет удельное сопротивление 0,0175 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м, а сталь – до 0,13 Ом·мм²/м. Замена медного кабеля алюминиевым того же сечения при длине 100 м увеличит сопротивление шлейфа на 60%. Для низкоомных цепей (например, заземления или сигнальных линий) даже небольшое отклонение от меди приводит к заметным потерям. Проверяйте маркировку: ПВС или ШВВП часто содержат алюминиевые жилы, несмотря на внешнее сходство с медными.

Недооценка температурного коэффициента сопротивления (ТКС) ведет к росту потерь при нагреве. У меди ТКС составляет 0,00393 1/°C – при повышении температуры с 20°C до 70°C сопротивление жилы увеличивается на 19,6%. В кабельных каналах или при плотной укладке температура может достигать 60–80°C, что особенно критично для силовых линий с высокими токами. Используйте кабели с термостойкой изоляцией (РКГМ, ПРКА) или закладывайте запас по сечению на каждые 10°C превышения номинальной температуры.

Выбор кабеля с заниженным сечением из-за неверного расчета тока или длины – прямая причина роста сопротивления. Формула R = ρ × L / S показывает: при удвоении длины сопротивление растет пропорционально, а при уменьшении сечения вдвое – удваивается. Для цепей длиной свыше 50 м применяйте кабели с сечением на 15–20% больше расчетного, чтобы компенсировать падение напряжения. В системах с импульсными нагрузками (например, частотные преобразователи) учитывайте скин-эффект: на частотах выше 1 кГц ток течет преимущественно по поверхности жилы, увеличивая эффективное сопротивление.
