Подключение лампочки к батарейке – базовый эксперимент, который демонстрирует принципы работы электрической цепи. Для этого потребуется источник питания напряжением 1,5–3 В (например, пальчиковая батарейка AA или AAA), лампочка накаливания с номинальным напряжением, соответствующим батарейке, и два провода с оголенными концами. Если лампочка рассчитана на 2,5 В, а батарейка выдает 1,5 В, свечение будет тусклым, но безопасным. При превышении напряжения лампочка может перегореть.
Перед началом работы проверьте полярность: у большинства батареек плюс (+) обозначен выпуклым контактом, а минус (−) – плоским. Лампочки накаливания полярности не имеют, но светодиоды требуют правильного подключения. Используйте провода сечением 0,5–1 мм² – слишком тонкие могут перегреться, а толстые усложнят фиксацию. Зачистите изоляцию на 5–7 мм с каждого конца, чтобы обеспечить надежный контакт.
Соблюдайте технику безопасности: не используйте батарейки с напряжением выше 3 В без резистора, если лампочка не рассчитана на такое напряжение. Избегайте короткого замыкания – прямого контакта плюса и минуса без нагрузки. Это приведет к быстрому разряду батарейки и возможному перегреву. Для проверки цепи используйте мультиметр в режиме измерения напряжения.

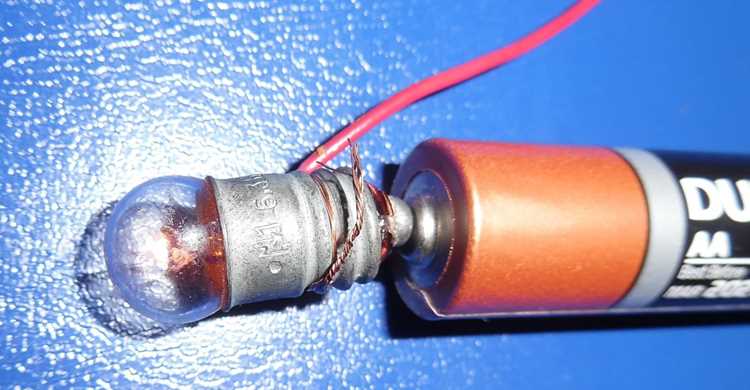

Какие материалы и инструменты понадобятся для подключения
Для подключения лампочки к батарейке потребуется минимальный набор компонентов, но их выбор зависит от типа лампы и источника питания. Основные элементы: лампочка накаливания или светодиодная с рабочим напряжением, соответствующим батарейке (например, 1.5 В для AA или 3 В для CR2032), и сама батарейка. Если используете лампу накаливания, проверьте её номинальное напряжение – оно должно совпадать с напряжением батарейки или быть ниже, иначе лампа перегорит. Для светодиодов дополнительно понадобится резистор, чтобы ограничить ток и предотвратить выход из строя.
Инструменты зависят от способа соединения. Для временного подключения достаточно изоленты или скотча, но для надёжного контакта используйте паяльник (25–40 Вт), припой (ПОС-61) и канифоль. Если паять не планируете, возьмите клеммные колодки или зажимы типа «крокодил». Кусачки и плоскогубцы пригодятся для зачистки проводов (если они есть) или обрезки лишних концов. Для проверки цепи используйте мультиметр – он поможет убедиться в отсутствии короткого замыкания и правильности полярности.
- Батарейка: AA (1.5 В), AAA (1.5 В), CR2032 (3 В) или 9-вольтовая «Крона».
- Лампочка: накаливания (1.5–3 В) или светодиод (2–3.3 В, с резистором 100–330 Ом).
- Провода: многожильные медные сечением 0.5–1 мм², если требуется удлинение.
- Резистор: 220 Ом для светодиода при питании от 3 В, 100 Ом – от 5 В.
Для изоляции соединений подойдёт изолента ПВХ или термоусадочная трубка (диаметр 2–4 мм). Последняя предпочтительнее – она обеспечивает герметичность и долговечность. Если работаете с проводами, зачистите концы на 5–7 мм с помощью стриппера или ножа, но не повреждайте жилы. При использовании клеммников выбирайте модели с винтовым или пружинным зажимом – они надёжнее скруток.

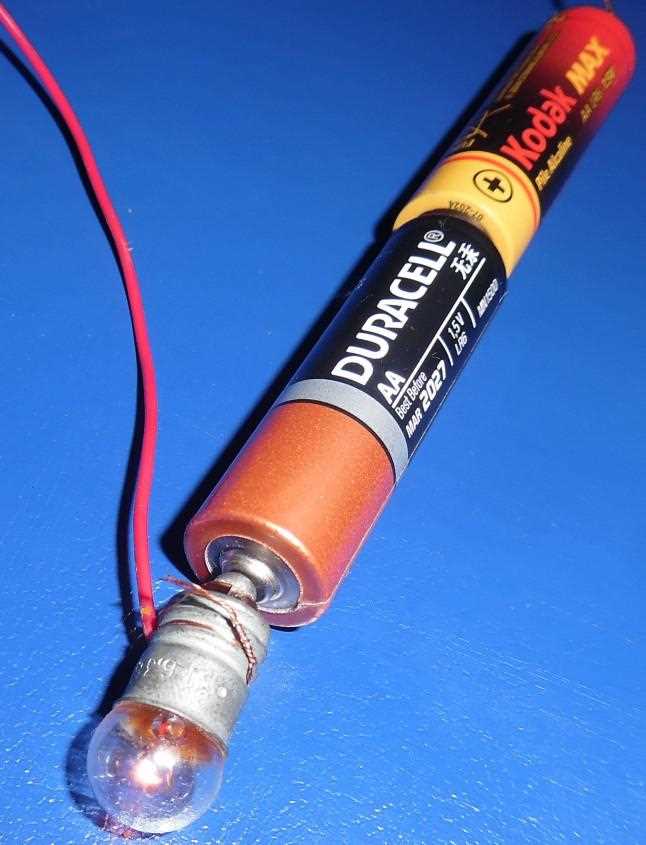

Как правильно выбрать лампочку и батарейку по напряжению
Напряжение лампочки и батарейки должно совпадать с точностью до 10%. Например, для светодиодной лампы на 3 В подойдет батарейка типа CR2032 (3 В) или две последовательно соединенные AA (1,5 В × 2 = 3 В). Превышение напряжения на 20% сокращает срок службы лампы в 2–3 раза, а снижение на 30% уменьшает яркость на 50–70%. Для ламп накаливания допустимо отклонение до 15%, но светодиоды и галогенные лампы требуют строгого соответствия.
Основные типы батареек и их напряжение:
- AA, AAA – 1,5 В;
- CR2032 – 3 В;
- Крона – 9 В;
- Литий-ионные (18650) – 3,7 В.
Лампы чаще всего выпускаются на 1,5 В, 3 В, 6 В, 12 В и 24 В. Если напряжение батарейки ниже требуемого, используйте последовательное соединение (суммирование напряжений). При параллельном соединении напряжение остается прежним, но увеличивается емкость.
Проверяйте маркировку на корпусе лампы: «3V» или «6V DC» указывает на рабочее напряжение. Для батареек с нестандартным напряжением (например, 4,5 В) подбирайте лампу с близким значением или используйте резистор для снижения тока. Светодиодные лампы чувствительны к полярности – перепутанные «+» и «−» выведут их из строя.
Как зачистить провода для надежного контакта
Зачистка проводов – процесс удаления изоляции с жил без повреждения металлической основы. Для большинства бытовых задач достаточно снять 5–7 мм изоляции, но при подключении к винтовым клеммам или пайке оптимальная длина оголенного участка – 10–12 мм. Превышение этих значений увеличивает риск короткого замыкания, а недостаточная длина снижает площадь контакта.
Инструмент выбирают в зависимости от типа провода и условий работы. Для одножильных проводов сечением до 2,5 мм² подходит нож с регулируемой глубиной реза или специальный стриппер с калиброванными отверстиями. Многожильные провода требуют осторожности: бокорезы или кусачки могут перекусить часть жил, уменьшая сечение. В таблице ниже приведены рекомендации по выбору инструмента:
| Тип провода | Инструмент | Особенности применения |
|---|---|---|
| Одножильный (0,5–2,5 мм²) | Стриппер, нож | Регулировка глубины реза на 0,1–0,2 мм больше диаметра жилы |
| Многожильный (0,75–4 мм²) | Стриппер с V-образными ножами | Избегать скручивания жил после зачистки |
| Тонкий (менее 0,5 мм²) | Термический стриппер или паяльник | Минимальный нагрев (до 200°C) для предотвращения оплавления жил |
При зачистке ножом провод удерживают под углом 45° к лезвию, делая круговой надрез изоляции. Затем изоляцию стягивают вдоль жилы, не прилагая чрезмерных усилий. Для многожильных проводов после снятия изоляции жилы скручивают по часовой стрелке плоскогубцами с шагом 1–1,5 витка на сантиметр – это предотвращает распушение и облегчает последующее соединение.
Окисленные или загрязненные жилы зачищают мелкозернистой наждачной бумагой (P400–P600) или специальной щеткой для проводов. После механической обработки поверхность протирают спиртом или изопропанолом для удаления остатков оксидной пленки. Для алюминиевых проводов используют контактную пасту (например, КВТ КП-30), которая предотвращает повторное окисление.
Проверка качества зачистки включает визуальный осмотр и тест на прочность. Оголенная жила не должна иметь надрезов, заусенцев или уменьшения диаметра более чем на 5%. Для проверки механической прочности провод сгибают под углом 90° в месте зачистки – при правильной обработке изоляция не отслаивается, а жила не ломается.
При работе с эмалированными проводами (например, ПЭВ-2) изоляцию удаляют наждачной бумагой или термическим способом. В последнем случае провод нагревают паяльником до потемнения эмали, затем протирают спиртом. Для проводов диаметром менее 0,2 мм используют химический метод: погружение в раствор хлорида цинка на 10–15 секунд с последующей промывкой водой.
Как соединить провода с батарейкой и лампочкой без пайки
Для временного соединения подойдут провода с зачищенными концами на 10–15 мм. Используйте одножильные медные провода сечением 0,5–1,5 мм² – они лучше держат форму и не ломаются при многократном изгибе. Если провода многожильные, скрутите жилы плоскогубцами, чтобы избежать случайных замыканий.
Клеммники Wago серии 221 или 222 – оптимальный вариант для быстрого и надежного контакта. Вставьте зачищенный провод в отверстие до упора и защелкните рычажок. Для батарейки типа AA или AAA подойдут клеммники с током до 20 А, для литиевых элементов – до 32 А. Избегайте дешевых аналогов: они часто плавятся при нагрузке свыше 1 А.
Альтернатива клеммникам – винтовые зажимы. Затягивайте винт отверткой с усилием 0,5–0,8 Н·м: слабый контакт приведет к нагреву, слишком сильный – повредит провод. Для лампочки на 3 В используйте зажимы с площадью контакта не менее 4 мм². Проверьте фиксацию, потянув провод: он не должен выдергиваться.
Если под рукой нет клеммников, скрутите провода с батарейкой и лампочкой напрямую. Сложите зачищенные концы параллельно, скрутите по часовой стрелке на 5–7 витков и изолируйте термоусадочной трубкой или изолентой. Для батарейки 9 В используйте отдельные скрутки для «+» и «−», чтобы избежать короткого замыкания. Лампочки мощностью выше 1 Вт требуют более плотной скрутки.
Перед включением проверьте цепь мультиметром в режиме прозвонки. Сопротивление должно быть близко к нулю. Если лампочка не горит, перепроверьте полярность: «+» батарейки должен идти к центральному контакту лампочки, «−» – к резьбе. Для светодиодных ламп соблюдайте полярность строго: обратное подключение выведет их из строя.
Как проверить работоспособность собранной цепи
Первым делом осмотрите соединения проводов с батарейкой и лампочкой. Убедитесь, что оголенные концы проводов плотно прижаты к контактам: плюс батарейки должен касаться центрального контакта лампочки, а минус – бокового. Если провода болтаются или окислены, зачистите их наждачной бумагой (зернистость 120–220) и зафиксируйте повторно.
Используйте мультиметр для измерения напряжения на батарейке. Установите режим DCV 20 В и подключите щупы: красный к плюсу, черный к минусу. Рабочая батарейка AA должна показывать не менее 1,2 В (никель-металлгидридные) или 1,5 В (щелочные). Если напряжение ниже 1 В, замените источник питания – лампочка может не гореть или светить тускло.
Прозвоните цепь на обрыв. Переведите мультиметр в режим проверки сопротивления (Ω) или прозвонки (символ диода). Коснитесь щупами контактов лампочки: исправная лампа накаливания покажет сопротивление 2–20 Ом, светодиод – 1–10 кОм в прямом включении. Бесконечное сопротивление указывает на обрыв нити или неисправность.
Проверьте ток потребления. Подключите мультиметр в разрыв цепи в режиме DCA 200 мА. Для лампочки 3 В ток должен составлять 50–150 мА. Превышение 200 мА говорит о коротком замыкании, отсутствие тока – об обрыве. Не держите цепь замкнутой дольше 5 секунд, чтобы не разрядить батарейку.
Если лампочка не горит, но цепь исправна, проверьте ее совместимость с напряжением батарейки. Лампа на 3 В не заработает от одной батарейки AA (1,5 В), а светодиод без резистора сгорит от 9-вольтовой «Кроны». Рассчитайте номинал резистора для светодиода по формуле: R = (Uпит – Uled) / Iled, где Uled – 2–3,3 В, Iled – 10–20 мА.
В крайнем случае замените все элементы на заведомо исправные. Используйте новую батарейку, другую лампочку и провода. Если цепь заработала, проблема была в одном из компонентов. Если нет – ищите ошибку в монтаже: перепутанные контакты, плохая пайка или поврежденные провода.
Какие ошибки чаще всего допускают при подключении
Первая распространённая ошибка – неправильный подбор напряжения. Лампочки накаливания на 3 В не выдерживают 9-вольтовую батарейку: нить перегорает за секунды. Светодиодные лампы требуют резистора для ограничения тока, иначе ток превышает допустимые 20 мА, что приводит к выходу из строя. Проверяйте маркировку на цоколе или корпусе: для батарейки CR2032 (3 В) подойдут лампы с аналогичным номиналом, для AA (1,5 В) – с расчётом на последовательное соединение.
Вторая ошибка – игнорирование полярности. Светодиоды работают только при правильном подключении анода (+) и катода (–). Перепутав контакты, вы не увидите свечения, а при длительном воздействии обратного напряжения диод выйдет из строя. У ламп накаливания полярность не критична, но при использовании транзисторов или микросхем в цепи ошибка приведёт к короткому замыканию. Всегда сверяйтесь со схемой или маркировкой на элементах: анод светодиода обычно длиннее катода или отмечен плоской гранью на корпусе.
