Как сделать реверс на двигателе 12 вольт

Реверсивное управление двигателем постоянного тока на 12В требует точной схемы подключения и правильной настройки компонентов. Основные элементы системы – это H-мост (например, микросхема L298N или DRV8871), источник питания с током не менее 2А для двигателей малой мощности, и контроллер (Arduino, STM32 или простой переключатель). Без стабилизации напряжения и защиты от короткого замыкания схема быстро выйдет из строя.

Для подключения H-моста L298N к двигателю используйте 4 управляющих входа (IN1–IN4) и два выхода (OUT1, OUT2). Питание подается на Vs (12В) и Vss (5В для логики). Пример кода для Arduino: digitalWrite(IN1, HIGH); digitalWrite(IN2, LOW); – вращение в одну сторону, digitalWrite(IN1, LOW); digitalWrite(IN2, HIGH); – в обратную. Не забывайте подключать диоды Шоттки параллельно обмоткам двигателя для подавления обратных ЭДС.

Настройка реверса включает проверку полярности подключения и калибровку времени задержки при переключении направления. Резкое изменение полярности без паузы (50–100 мс) приводит к броскам тока до 10А, что перегружает схему. Для плавного реверса используйте ШИМ-сигнал с частотой 1–20 кГц и постепенным снижением скважности перед сменой направления.

При работе с двигателями мощностью выше 30 Вт замените L298N на более надежный драйвер, например TB6612FNG или BTS7960, поддерживающий ток до 43А. Включите в схему термистор NTC для мониторинга температуры и предохранитель на 5А для защиты от перегрузок. Тестируйте схему сначала на холостом ходу, затем под нагрузкой, контролируя ток потребления мультиметром.

Реверс двигателя 12В: схема подключения и настройка

Для реализации реверса коллекторного двигателя постоянного тока на 12В потребуется Н-мост на базе микросхемы L298N или аналога (например, TB6612FNG). Микросхема L298N выдерживает ток до 2А на канал, что достаточно для большинства двигателей мощностью до 25 Вт. Подключение выполняется через четыре силовых выхода: два для прямого вращения (IN1, IN2) и два для реверса (IN3, IN4). Логические входы управляются сигналами 5В от микроконтроллера или кнопок.

Схема подключения L298N к двигателю и источнику питания:

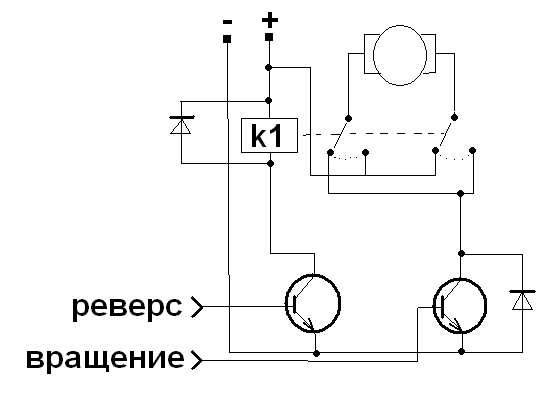

Для ручного управления реверсом используйте двухпозиционный переключатель DPDT (двухполюсный на два направления). Переключатель меняет полярность на клеммах двигателя, обеспечивая смену направления вращения. При подключении убедитесь, что контакты переключателя рассчитаны на ток двигателя – для 12В моторов с током до 5А подойдет переключатель на 10А.

При использовании микроконтроллера (Arduino, STM32) логика управления строится на двух цифровых выходах. Пример кода для Arduino:

void setup() {
pinMode(8, OUTPUT);  // IN1
pinMode(9, OUTPUT);  // IN2
}
void loop() {
digitalWrite(8, HIGH);  // Прямое вращение
digitalWrite(9, LOW);
delay(2000);
digitalWrite(8, LOW);   // Реверс
digitalWrite(9, HIGH);
delay(2000);
}

Для защиты схемы от обратных токов при остановке двигателя установите диоды Шоттки (1N5822) параллельно каждому выходу L298N. Диоды предотвращают повреждение микросхемы индуктивными выбросами. При питании от аккумулятора добавьте конденсатор 1000 мкФ на 25В параллельно питанию для сглаживания пульсаций.

Перед первым запуском проверьте правильность подключения мультиметром в режиме прозвонки. Убедитесь, что при подаче сигнала на IN1 и IN2 напряжение на выходах OUT1 и OUT2 соответствует ожидаемому (12В или 0В). При реверсе полярность на выходах должна меняться на противоположную. Если двигатель не вращается, проверьте наличие питания на VS и логических уровнях на входах.

Для двигателей с током свыше 2А используйте внешние MOSFET-транзисторы (например, IRF540N) в качестве ключей, управляемых L298N. Это снизит нагрев микросхемы и повысит надежность. В таких случаях L298N работает только как драйвер логики, а силовые транзисторы коммутируют основной ток.

Выбор компонентов для реверсивного управления двигателем 12В

Для реверсивного управления двигателем 12В критически важен подбор компонентов, соответствующих току и напряжению нагрузки. Двигатели постоянного тока на 12В потребляют от 0,5 до 30 А в зависимости от мощности. При выборе ключевых элементов ориентируйтесь на максимальный ток двигателя с запасом 30–50%. Например, для двигателя с током 5 А подойдут компоненты на 7–10 А.

Основной элемент схемы – Н-мост на базе MOSFET-транзисторов или готовый модуль. Для токов до 10 А оптимальны микросхемы L298N (2 А на канал, требует радиатора) или TB6612FNG (1,2 А, компактнее). При токах свыше 10 А используйте сборки на полевых транзисторах, например, IRF540N (33 А, 100 В) или модули BTS7960 (43 А, встроенная защита).

• Диоды защиты: обязательны для подавления ЭДС самоиндукции. Подбирайте быстродействующие диоды Шоттки с обратным напряжением не менее 30 В и током, равным или превышающим ток двигателя. Примеры: 1N5822 (3 А, 40 В), SB560 (5 А, 60 В).
• Конденсаторы: сглаживают пульсации напряжения. Установите электролитический конденсатор 100–470 мкФ (25 В) параллельно питанию и керамический 0,1 мкФ как можно ближе к Н-мосту.
• Датчики тока (опционально): для контроля нагрузки. Модули ACS712 (5–30 А) или резисторы шунта с усилителем INA219 позволяют отслеживать потребление в реальном времени.

Источник питания должен обеспечивать стабильное напряжение 12 В и ток, превышающий максимальный ток двигателя на 20–30%. Для маломощных систем (до 5 А) подойдут импульсные блоки питания Mean Well LRS-50-12 (4,2 А). Для более мощных двигателей используйте свинцово-кислотные аккумуляторы (например, 12 В 7 А·ч) или литий-ионные сборки с BMS.

Управляющий сигнал формируется микроконтроллером или логической схемой. Для Arduino или STM32 достаточно 4 цифровых выходов (2 на направление, 1 на ШИМ, 1 на включение). При использовании готовых модулей (например, L298N) достаточно 2 управляющих сигналов. Обратите внимание на логические уровни: большинство модулей работают с 5 В, но некоторые (например, BTS7960) требуют 3,3 В.

Дополнительные элементы повышают надежность. Термисторы NTC 10D-9 ограничивают пусковой ток. Реле или оптопары (например, PC817) изолируют силовую часть от управляющей. Для защиты от короткого замыкания установите плавкий предохранитель на 125% от максимального тока двигателя. Пример: для 8 А двигателя используйте предохранитель на 10 А.

Сборка схемы на основе Н-моста для изменения направления вращения

Для стабилизации напряжения используйте конденсаторы: электролитический 1000 мкФ на 25В параллельно питанию и керамический 0,1 мкФ между +5V и GND микросхемы. Это снизит помехи и предотвратит ложные срабатывания. Если двигатель потребляет более 1А, установите радиатор на L298N – при длительной работе микросхема нагревается до 80°C и выше.

Управляющие сигналы подавайте с микроконтроллера или кнопок. Для ручного реверса подойдут два переключателя типа SPDT: один соединяет IN1 с +5V или GND, второй – IN2. Избегайте одновременной подачи высокого уровня на оба входа – это вызовет короткое замыкание. Включите в цепь диоды 1N4007 параллельно двигателю для защиты от обратных ЭДС.

Если двигатель не запускается, проверьте напряжение на выходах OUT1 и OUT2 мультиметром. При правильной логике на входах разница потенциалов между выходами должна быть близка к напряжению питания. Отсутствие напряжения указывает на неисправность микросхемы или обрыв в цепи. Также убедитесь, что земля микроконтроллера и L298N соединены.

Для двигателей с током свыше 2А замените L298N на модуль на базе драйвера DRV8871 или TB6612FNG. Эти микросхемы поддерживают ток до 3,5А и 1,2А соответственно, имеют встроенную защиту от перегрева и короткого замыкания. Схема подключения аналогична, но DRV8871 требует только одного управляющего сигнала для реверса – направление задается полярностью.

Тестируйте схему сначала без нагрузки, подавая управляющие сигналы и проверяя напряжение на выходах. Затем подключите двигатель и постепенно увеличивайте нагрузку. При появлении запаха гари или дыма немедленно отключите питание – это признак перегрузки или короткого замыкания. Для долговременной работы обеспечьте принудительное охлаждение радиатора вентилятором при токе свыше 1,5А.

Подключение микроконтроллера или переключателя к реверсивной схеме

При использовании механического переключателя (тумблера или кнопки) выберите двухполюсный вариант с нейтральным положением (DP3T). Подключите общий контакт к питанию 12В, а два крайних – к входам драйвера моста. Параллельно каждому контакту установите диоды 1N4007 катодом к драйверу, чтобы исключить обратные токи при переключении. Для защиты от дребезга контактов добавьте RC-цепочку (10 кОм + 0,1 мкФ) или используйте программную задержку в микроконтроллере.

В схемах с H-мостом на MOSFET-транзисторах (IRF540N) управляйте затворами через драйверы уровня (например, IR2104). Логические сигналы от микроконтроллера подайте на входы драйвера, а его выходы соедините с затворами транзисторов через резисторы 10 Ом. Для защиты от сквозных токов добавьте «мёртвое время» в 1–2 мкс между переключениями плеч моста. Питание драйвера должно быть гальванически развязано от силовой части или стабилизировано через DC-DC преобразователь.

При подключении энкодера для обратной связи по положению двигателя используйте прерывания микроконтроллера (например, attachInterrupt() в Arduino). Подключите выходы энкодера A и B к цифровым пинам с поддержкой прерываний, а питание – к стабилизированному 5В. Для фильтрации помех добавьте конденсаторы 0,01 мкФ между сигнальными линиями и землёй. При реверсе учитывайте направление счёта энкодера: инвертируйте логику обработки сигналов A и B при смене направления вращения.

Для реализации плавного реверса через ШИМ-сигнал подключите выход микроконтроллера к входу Enable драйвера моста. Установите частоту ШИМ в диапазоне 1–20 кГц (оптимально 5 кГц для большинства двигателей 12В). При смене направления сначала снизьте коэффициент заполнения до 0%, затем переключите направление и плавно увеличьте ШИМ. Это снизит броски тока и механические нагрузки. Для Arduino используйте библиотеку PWM.h или аппаратные таймеры.

В системах с обратной связью по току (например, через шунт 0,01 Ом) подключите сигнал к аналоговому входу микроконтроллера через операционный усилитель (LM358) с коэффициентом усиления 10–50. При превышении тока (обычно 2–3 номинала двигателя) программно отключайте питание или снижайте ШИМ. Для реверса с защитой от перегрузки реализуйте алгоритм: проверка тока → снижение ШИМ → переключение направления → плавный разгон. Используйте АЦП с разрешением не менее 10 бит для точного измерения тока.

Настройка напряжения и тока для безопасной работы двигателя

Двигатели постоянного тока на 12 В рассчитаны на номинальное напряжение, но превышение даже на 10–15% сокращает срок службы обмоток из-за перегрева. Для проверки используйте регулируемый источник питания с ограничением тока. Начните с 9 В и постепенно увеличивайте до 12 В, контролируя температуру корпуса – она не должна превышать 60°C при длительной работе.

Ток потребления зависит от нагрузки. Без нагрузки двигатель 12 В мощностью 30 Вт потребляет около 0,5 А, под нагрузкой – до 2,5 А. Превышение номинального тока на 30% приводит к деградации щёток и коллектора. Для защиты установите предохранитель на 125% от максимального рабочего тока или используйте модуль защиты от перегрузки с порогом срабатывания 3 А.

• Для двигателей с металлическими щётками допустимый пусковой ток – до 5-кратного номинального на 0,5–1 с.
• Керамические щётки выдерживают 7-кратный ток, но требуют плавного разгона.
• Измеряйте ток мультиметром в режиме DC 10 А, подключая его последовательно с двигателем.

ШИМ-регуляторы (например, на базе микросхемы L298N) позволяют ограничивать ток программно. Настройте скважность так, чтобы при 100% напряжении ток не превышал 2,8 А для двигателя 30 Вт. При снижении напряжения до 8 В ток упадёт до 1,8–2 А, что безопасно для длительной работы. Используйте осциллограф для проверки формы сигнала – искажения указывают на неисправность драйвера.

Для точной настройки тока примените резистор шунта 0,1 Ом мощностью 5 Вт. Падение напряжения на нём в 0,1 В соответствует току 1 А. Подключите вольтметр параллельно шунту и откалибруйте показания. При токе 2,5 А напряжение составит 0,25 В – превышение этого значения сигнализирует о перегрузке.

Температурный контроль критичен для двигателей с пластиковыми корпусами. Установите термистор NTC 10 кОм на корпус и настройте компаратор на отключение при 70°C. Для алюминиевых корпусов порог можно увеличить до 85°C. Вентиляция обязательна при токе свыше 2 А – используйте радиатор или кулер 40×40 мм с напряжением 12 В.

При работе с реверсивными схемами учитывайте броски тока при смене направления. Включайте задержку 200–300 мс между командами реверса, чтобы ток успел снизиться до номинального. Для двигателей с инерционной нагрузкой (вентиляторы, маховики) увеличьте задержку до 500 мс. Проверьте стабильность работы при 50 циклах реверса подряд – ток не должен расти более чем на 10%.
