Как сдела ть в домашних условиях домофон

Домофон – устройство, которое решает две ключевые задачи: контроль доступа и дистанционное общение. Промышленные модели стоят от 5 000 до 50 000 рублей, но функциональный аналог можно собрать за 1 500–3 000 рублей, используя доступные компоненты. Основные элементы: микроконтроллер (например, ESP32 или Arduino Nano), аудиомодуль (VS1053 или WT588D), реле для управления замком, динамик, микрофон и источник питания на 5–12 В. Для связи между трубкой и вызывной панелью подойдет Wi-Fi (ESP-NOW) или проводная линия с напряжением 12 В.

Первый шаг – выбор архитектуры. Беспроводные решения на базе ESP32 позволяют интегрировать домофон с умным домом через MQTT или Home Assistant, но требуют стабильного питания и защиты от помех. Проводные варианты надежнее, но сложнее в монтаже: потребуется прокладка кабеля витая пара (для аудио) и силового провода (для замка). Оптимальный компромисс – гибридная схема: вызывная панель подключается по проводам, а трубка работает через Wi-Fi.

Для сборки вызывной панели понадобится корпус из пластика или металла, кнопка вызова, динамик мощностью 0,5–1 Вт и микрофон с чувствительностью не менее -42 дБ. Аудиосигнал можно передавать в цифровом виде через I2S (для ESP32) или аналоговым способом с усилением на операционном усилителе (LM386). Замок подключается через реле с током срабатывания 10 А – достаточно для большинства электромагнитных и электромеханических моделей. Питание организуется от блока на 12 В с резервным аккумулятором на случай отключения электроэнергии.

Программная часть строится на базе готовых библиотек: ESPAsyncWebServer для управления через веб-интерфейс, PubSubClient для MQTT, ArduinoJson для обработки команд. Если планируется запись звонков, подойдет модуль VS1053 с поддержкой кодеков MP3 и OGG. Для защиты от ложных срабатываний добавьте алгоритм шумоподавления или кнопку подтверждения открытия двери. Тестирование проводите на макете с маломощным замком, прежде чем подключать реальную дверь.

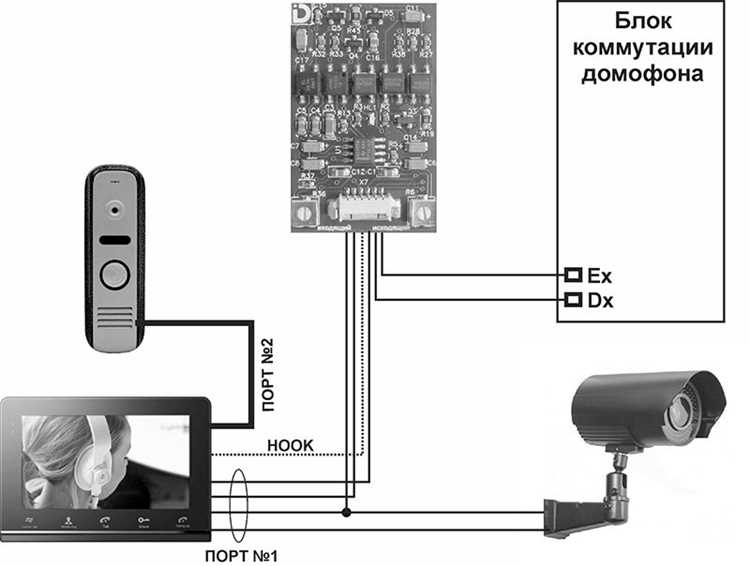

Выбор компонентов для базовой схемы домофона

Микроконтроллер – основа схемы. Для базового домофона подойдет Arduino Nano или ESP8266: первый дешевле (от 200 руб.), второй поддерживает Wi-Fi для удаленного доступа. Оба имеют достаточно GPIO для подключения аудиомодуля, кнопок и реле. ESP32 – избыточен, если не планируете интеграцию с умным домом. Избегайте плат с малым числом пинов (например, Arduino Pro Mini без USB), если не уверены в пайке.

Аудиомодуль выбирайте с низким уровнем шумов. MT8870 (DTMF-декодер) + LM386 (усилитель) – проверенная связка для аналоговой передачи голоса. Альтернатива – модуль на базе VS1053, но он дороже (от 800 руб.) и сложнее в настройке. Для цифровой передачи используйте I2S-микрофоны (например, INMP441) с ESP32, но учтите: потребуется дополнительная обработка сигнала.

Реле должно выдерживать ток замка (обычно 1–3 А). Модуль на базе SRD-05VDC-SL-C с оптопарой изолирует цепи и защищает микроконтроллер. Для питания используйте импульсный блок на 5 В/2 А (например, Mean Well GSM25E05-P1J) – линейные стабилизаторы перегреваются при длительной работе. Кнопку вызова берите с нормально разомкнутыми контактами (например, ALPS SKHHAKA010), а динамик – 8 Ом/0,5 Вт (диаметр 40–50 мм) для разборчивого звука.

Сборка и подключение микрофона и динамика для двусторонней связи

Для двусторонней связи в самодельном домофоне подойдут электретный микрофон с предусилителем и динамик сопротивлением 8–32 Ом. Микрофон выбирайте с чувствительностью не ниже −42 дБ и частотным диапазоном 100–10 000 Гц. Динамик должен быть мощностью 0,5–2 Вт, чтобы обеспечить достаточную громкость без искажений. Пример подходящих моделей: микрофон CZN-15E, динамик 8 Ом 1 Вт.

Для двусторонней связи потребуется два идентичных канала: один для передачи, другой для приема. Разделите цепи питания микрофонов и усилителей, используя отдельные стабилизаторы напряжения (например, 7805 для микрофонов и 7809 для усилителей). Это предотвратит взаимные помехи. При монтаже размещайте микрофон и динамик на расстоянии не менее 20 см друг от друга, чтобы избежать акустической обратной связи. Если связь планируется на расстоянии более 10 м, используйте витую пару для сигнальных проводов и отдельный провод для земли.

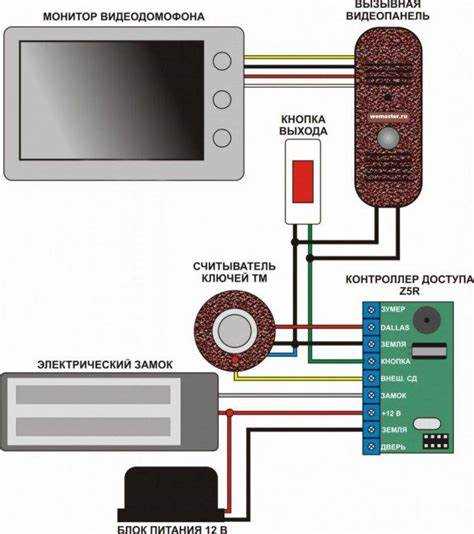

Настройка кнопки вызова и электромагнитного замка

Подключите кнопку вызова параллельно резистору 1 кОм к линии питания 12 В через нормально разомкнутый контакт. Используйте провода сечением не менее 0,75 мм² для минимизации падения напряжения. При нажатии кнопки на управляющем входе контроллера (например, Arduino Nano) должен появляться сигнал высокого уровня (5 В). Для защиты от дребезга установите конденсатор 0,1 мкФ между контактом кнопки и землей, а в коде реализуйте программную задержку в 50 мс перед обработкой сигнала.

Настройте логику работы в коде: при нажатии кнопки вызова контроллер должен подавать сигнал на замок на 1–2 секунды, затем размыкать цепь. Для тестирования используйте мультиметр в режиме измерения постоянного напряжения: на затворе MOSFET должно быть 5 В при активации, а на катушке замка – 12 В. Если замок не срабатывает, проверьте полярность подключения и сопротивление катушки (обычно 24–48 Ом). При ложных срабатываниях увеличьте резистор затвора до 22 кОм или добавьте оптопару (PC817) для гальванической развязки.

Программирование Arduino или Raspberry Pi для управления домофоном

Для Arduino Nano или Uno подойдет библиотека SoftwareSerial для работы с аудиомодулем MT8870 (DTMF-декодер) или SIM800L (GSM). Пример кода для приема DTMF-сигналов: настройте пины 10 (RX) и 11 (TX) для SoftwareSerial, затем в цикле loop() читайте данные с декодера и сравнивайте с заранее заданными кодами доступа. Для управления электромагнитным замком используйте пин D9 через транзисторный ключ (например, 2N2222) с диодом 1N4007 для защиты от обратных токов.

Raspberry Pi (модели 3B+ и новее) позволяет реализовать более сложную логику с использованием Python и библиотек RPi.GPIO или gpiozero. Для аудиовхода подключите USB-микрофон или плату звука (например, WM8960), а для обработки сигналов используйте PyAudio или sounddevice. Пример: запустите потоковое чтение аудиоданных с частотой дискретизации 8 кГц, затем применяйте FFT для анализа частот DTMF-сигналов. Для управления замком используйте реле модуль на GPIO17, подключив его через оптопару PC817 для гальванической развязки.

Для интеграции с облачными сервисами (например, Telegram-бот) на Raspberry Pi установите python-telegram-bot. Пример: создайте бота через @BotFather, затем в скрипте настройте вебхуки или опрос обновлений. Для удаленного открытия двери отправляйте команду /open, а в обработчике используйте GPIO.output(17, True) с задержкой 2 секунды. Храните токены и пароли в файле .env с библиотекой python-dotenv, чтобы избежать жесткого кодирования.

Изготовление корпуса и крепление устройства на дверь

Для корпуса подойдет пластиковый бокс с IP54 или металлический короб толщиной 1–1,5 мм. Размеры зависят от компонентов: минимальные габариты для базовой модели – 120×80×40 мм. В боксе проделайте отверстия:

• диаметром 8–10 мм для динамика и микрофона (расположите на расстоянии 30–50 мм друг от друга);
• 6–8 мм для кнопки вызова и светодиода (с шагом 15–20 мм);
• 4–5 мм для крепежных винтов (по углам или по периметру).

Внутренние стенки обработайте антистатиком или оклейте фольгированным скотчем для экранирования. Если используете металл, заземлите корпус через клемму на плате. Для пластика вырежьте резиновые прокладки под динамик и микрофон, чтобы избежать вибраций.

Крепление на дверь зависит от материала полотна. Для деревянных дверей используйте саморезы 4×30 мм с пресс-шайбой – предварительно засверлите отверстия диаметром 3 мм, чтобы избежать трещин. На металлические двери закрепите корпус через уголки 20×20 мм с болтами М4 (длина подбирается по толщине двери). Альтернатива – двухсторонний скотч 3M VHB толщиной 1,1 мм, но только для легких пластиковых корпусов (до 300 г) и при условии обезжиривания поверхности ацетоном. Угол наклона корпуса – 10–15° от вертикали, чтобы кнопка была удобна для нажатия.

Тестирование работы домофона и устранение неполадок

После сборки домофона проверьте его работоспособность пошагово. Начните с подачи питания: убедитесь, что напряжение на блоке питания соответствует номиналу (обычно 12В или 24В, в зависимости от схемы). Подключите мультиметр к клеммам динамика и микрофона – сопротивление должно быть в пределах 8–32 Ом. Если показания выходят за эти рамки, замените неисправные компоненты. Проверьте кабель витой пары на обрыв или короткое замыкание: прозвоните жилы тестером, сопротивление между ними не должно превышать 1 Ом на метр.

Основные этапы тестирования:

• Проверка аудиотракта: подайте сигнал с генератора частотой 1 кГц на вход микрофона. На выходе динамика должен прослушиваться чистый тон без искажений. Если звук хрипит или пропадает, осмотрите пайку усилителя (например, микросхемы LM386) и конденсаторы фильтра (обычно 100–470 мкФ).
• Тестирование кнопки вызова: подключите осциллограф к линии вызова. При нажатии кнопки на трубке должен формироваться импульс амплитудой не менее 3В. Если сигнал слабый или отсутствует, проверьте резисторы делителя напряжения (типичные значения: 1 кОм и 4,7 кОм) и геркон в кнопке.
• Проверка электромагнитного замка: подайте управляющий сигнал с платы контроллера. Замок должен сработать с задержкой не более 0,5 с. Если реакция замедленная, увеличьте ток через транзистор ключа (например, замените BC547 на TIP122) или проверьте диод защиты от ЭДС самоиндукции (1N4007).

Типовые неисправности и их устранение:

1. Ложные срабатывания кнопки: Увеличьте резистор подтяжки (pull-up) до 10 кОм. Установите конденсатор 0,01 мкФ параллельно контактам кнопки для подавления дребезга. Если проблема сохраняется, замените геркон или тактовую кнопку.

Для диагностики цифровых компонентов (например, Arduino или STM32) используйте логический анализатор. Подключите его к линиям UART или I2C и проверьте наличие пакетов данных при нажатии кнопок. Если прошивка не отвечает, перезапишите её через программатор, предварительно проверив целостность загрузочного сектора. При отсутствии связи по беспроводному каналу (Wi-Fi/Bluetooth) убедитесь, что антенна подключена правильно и модуль не перегревается – максимальная рабочая температура ESP8266 не должна превышать 85°C.

Дополнительные функции: видеосвязь и удалённый доступ

Видеосвязь в самодельном домофоне реализуется через IP-камеры с разрешением не ниже 720p и поддержкой H.264. Оптимальный выбор – модули типа Raspberry Pi Camera V2 или ESP32-CAM, подключаемые к микрокомпьютеру. Для стабильной работы требуется пропускная способность канала от 2 Мбит/с на камеру. Используйте RTSP-поток для передачи видео на сервер или напрямую на устройство пользователя через приложение.

Для удалённого доступа подойдёт связка MQTT-брокера (например, Mosquitto) и облачного сервиса типа Blynk или Home Assistant. Настройте туннелирование через Ngrok или Cloudflare Tunnel, если нет статического IP. Это позволит управлять домофоном из любой точки мира без сложных настроек роутера. Убедитесь, что прошивка устройства поддерживает шифрование TLS 1.2 или выше.

ESP32-CAM с прошивкой ESPHome интегрируется в систему за 15–20 минут: достаточно указать параметры Wi-Fi и адрес MQTT-сервера. Для Raspberry Pi используйте MotionEyeOS – готовое решение с детекцией движения и записью на microSD. Обе платформы поддерживают двухстороннюю аудиосвязь через встроенные микрофоны и динамики.

Удалённое открытие двери реализуется через реле, управляемое по HTTP-запросу или MQTT-сообщению. Подключите реле к GPIO-пину контроллера (например, GPIO17 на Raspberry Pi) и настройте обработчик событий в приложении. Для безопасности добавьте двухфакторную аутентификацию через TOTP (Google Authenticator) или аппаратный ключ YubiKey.

Видеоархив организуйте на локальном сервере с Frigate NVR или ZoneMinder. Эти инструменты автоматически сохраняют события по движению, экономя место на носителе. Для экономии трафика настройте запись только при срабатывании датчика движения (PIR-сенсор HC-SR501) или при нажатии кнопки вызова. Храните архив не менее 7 дней с разрешением 1080p при 10 FPS.

Для push-уведомлений используйте Telegram Bot API или Pushover. При срабатывании датчика движения или нажатии кнопки домофона отправляйте уведомление с миниатюрой кадра и ссылкой на потоковое видео. В Telegram добавьте inline-кнопки для быстрого открытия двери или включения сирены. Тестируйте систему на задержку – при стабильном интернете она не должна превышать 1–2 секунды.
