Как рассчитать радиус разворота автомобиля

Радиус разворота автомобиля – ключевой параметр, влияющий на маневренность в ограниченном пространстве. Его значение зависит от конструктивных особенностей: колесной базы, угла поворота управляемых колес и ширины колеи. Стандартная формула расчета минимального радиуса разворота учитывает эти параметры и позволяет получить точные данные без практических замеров.

Для легковых автомобилей с передним приводом и классической схемой рулевого управления формула выглядит так: R = L / sin(θ), где L – колесная база (расстояние между осями), а θ – максимальный угол поворота внешнего колеса. Например, для автомобиля с базой 2,7 м и углом поворота 35° радиус составит около 4,7 м. У грузовых машин и автобусов расчет усложняется из-за многоосных схем и разной геометрии поворота.

Погрешность формулы связана с допущениями: игнорируется боковой увод шин, деформация подвески и нелинейность рулевого управления. Для повышения точности используют поправочные коэффициенты, учитывающие тип шин (летние/зимние) и давление в них. В реальных условиях радиус разворота может отличаться на 5–15% от расчетного из-за неровностей дорожного покрытия и динамических нагрузок.

Практическое применение формулы – проектирование парковок, разворотных площадок и оценка проходимости на узких улицах. Для проверки результатов используют метод «следа колес»: автомобиль совершает полный разворот, а радиус измеряется по внешней колее. Разница между расчетным и фактическим значением не должна превышать 0,3 м для легковых машин и 0,8 м для грузовых.

При выборе автомобиля для эксплуатации в городе обращайте внимание на заявленный производителем радиус разворота. Если данных нет, используйте формулу с параметрами из технической документации. Для машин с полным приводом или системами подруливания задних колес (например, Honda NSX) расчет требует дополнительных корректировок.

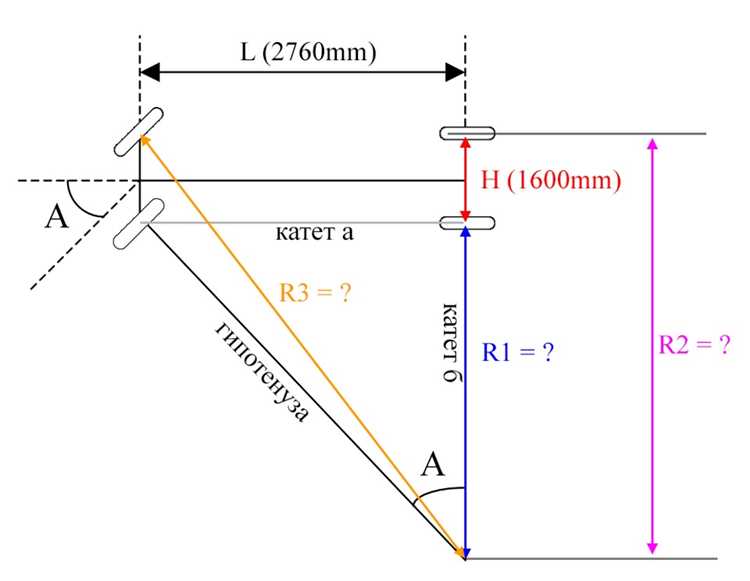

Какие параметры автомобиля влияют на радиус разворота

Радиус разворота зависит от геометрии подвески и рулевого управления. Ключевой параметр – угол поворота управляемых колёс. Максимальный угол для легковых автомобилей составляет 35–45°, для внедорожников – до 50°. Чем больше угол, тем меньше радиус. Однако превышение заводских значений приводит к трению шин о элементы подвески или кузов.

Влияет колёсная база – расстояние между передней и задней осями. Формула минимального радиуса разворота: R = L / sin(θ), где L – база, θ – угол поворота колёс. Например, у автомобиля с базой 2,7 м и углом 40° радиус составит ~4,2 м. Увеличение базы на 20 см при том же угле увеличит радиус на 0,3–0,4 м.

• Ширина колеи – расстояние между колёсами одной оси. Узкая колея (менее 1,5 м) снижает устойчивость при манёврах, но незначительно уменьшает радиус. Широкие колёса (свыше 1,7 м) увеличивают радиус на 5–10% из-за смещения центра поворота.
• Вылет колёсного диска (ET). Отрицательный вылет (диск утоплен внутрь) расширяет колею, повышая радиус. Положительный вылет (диск выступает наружу) сужает колею, но может ограничить угол поворота из-за контакта с подкрылками.

Конструкция рулевого механизма определяет передаточное число. У легковых автомобилей оно варьируется от 12:1 до 18:1. Чем ниже число, тем быстрее реагируют колёса на поворот руля, но требуется больше усилий. Внедорожники с гидроусилителем имеют передаточное число до 22:1, что увеличивает радиус на 10–15% при одинаковом угле поворота.

Тип привода влияет косвенно. Переднеприводные автомобили имеют меньший радиус из-за отсутствия карданного вала, но ограничены тягой на повороте. Полноприводные модели с блокировкой дифференциала могут «зарезать» траекторию, увеличивая эффективный радиус на 0,5–1 м при активном подруливании.

1. Размер шин. Широкие шины (245 мм и более) увеличивают пятно контакта, но требуют большего усилия для поворота. Узкие шины (175–195 мм) легче поворачиваются, но склонны к скольжению. Высота профиля: низкопрофильные шины (до 50%) жёстче передают усилия, высокопрофильные (65%+) смягчают манёвры, но увеличивают крен кузова.
2. Длина свесов. Передний свес ограничивает угол поворота из-за риска зацепить бампером бордюр. Задний свес влияет на траекторию при выезде из поворота. У автомобилей с короткими свесами (менее 0,8 м) радиус меньше на 0,2–0,3 м.

Регулировка схождения колёс на 0,5° в сторону отрицательного значения уменьшает радиус на 2–3%, но ускоряет износ шин. Положительное схождение увеличивает радиус и стабилизирует прямолинейное движение. Для точной настройки используйте лазерные стенды – погрешность в 0,1° меняет радиус на 0,1–0,2 м.

Как измерить колесную базу и угол поворота колес

Колесная база – расстояние между центрами передней и задней осей. Для точного измерения используйте рулетку или лазерный дальномер. Зафиксируйте автомобиль на ровной поверхности, выровняйте колеса строго по прямой. Измерьте расстояние от центра ступицы переднего колеса до центра ступицы заднего колеса на той же стороне. Повторите для противоположной стороны – значения должны совпадать с погрешностью до 2–3 мм. Если разница больше, проверьте геометрию подвески или наличие деформаций кузова.

Угол поворота колес определяют с помощью специальных приборов: угломера, гироскопа или стенда с датчиками. Для быстрой проверки подойдет механический угломер с магнитным основанием. Установите его на ступицу или диск колеса, поверните руль до упора в одну сторону, зафиксируйте показания. Затем – в другую. Типичные значения для легковых автомобилей: 35–45° для внутреннего колеса и 30–40° для внешнего. Превышение этих значений указывает на износ рулевых тяг или неправильную регулировку.

• Подготовка: очистите колесные диски от грязи, проверьте давление в шинах (должно соответствовать заводским нормам).
• Инструменты: рулетка (погрешность ≤1 мм), угломер (точность ≥0,5°), домкрат, противооткатные упоры.
• Методика для угла поворота: поднимите переднюю ось на домкрате, зафиксируйте автомобиль. Поворачивайте руль плавно, избегая резких движений – это искажает показания.
• Документация: сверяйте результаты с техническими характеристиками производителя (указаны в руководстве по эксплуатации или на табличке в дверном проеме).

Формула расчета радиуса разворота для переднеприводных машин

Радиус разворота переднеприводного автомобиля определяется по формуле: R = L / sin(θ) + (B / 2), где L – колесная база, θ – угол поворота управляемых колес, B – ширина колеи передних колес. Для точных расчетов угол θ измеряется в радианах, но на практике часто используют градусы с последующим переводом.

Колесная база (L) указывается в технических характеристиках автомобиля. Например, у Volkswagen Golf VII она составляет 2626 мм, а у Renault Logan – 2634 мм. Чем больше база, тем шире радиус разворота при прочих равных условиях.

Угол поворота управляемых колес (θ) зависит от конструкции рулевого механизма. В большинстве переднеприводных машин максимальный угол составляет 35–45°. Превышение этого значения приводит к задеванию колес за элементы подвески или кузов.

Ширина колеи передних колес (B) также влияет на результат. У компактных автомобилей она варьируется от 1400 до 1550 мм. Например, у Hyundai Solaris – 1495 мм, а у Kia Rio – 1500 мм. Увеличение колеи на 50 мм может сократить радиус разворота на 2–3%.

Для упрощения расчетов можно использовать приближенную формулу: R ≈ L / θ + (B / 2), где θ подставляется в радианах. При угле 40° (≈0,698 рад) и базе 2600 мм радиус составит около 3725 мм без учета колеи. С учетом колеи 1500 мм итоговый радиус – 4475 мм.

На практике реальный радиус разворота может отличаться из-за проскальзывания шин, деформации подвески или неровностей дорожного покрытия. Для минимизации погрешности рекомендуется проводить замеры на ровной асфальтированной площадке с минимальным износом резины.

Влияние давления в шинах на радиус разворота незначительно, но при снижении давления на 0,2 бара радиус может увеличиться на 1–2%. Оптимальное давление для точных расчетов – рекомендованное производителем.

Для динамических маневров (например, разворот с пробуксовкой) формула не применяется. В таких случаях радиус определяется экспериментально с использованием GPS-трекера или лазерного дальномера. Минимальный радиус разворота переднеприводного автомобиля ограничен конструкцией и редко бывает меньше 5 метров.

Особенности вычисления радиуса для полноприводных и заднеприводных автомобилей

Радиус разворота полноприводных автомобилей зависит от распределения крутящего момента между осями. В системах с постоянным полным приводом (например, Audi Quattro) коэффициент блокировки межосевого дифференциала влияет на траекторию: при 50/50% распределении радиус увеличивается на 3–7% по сравнению с моноприводными аналогами из-за равномерного распределения тяги. Для расчётов используют формулу R = L / sin(θ) + k, где k – поправочный коэффициент 1,03–1,07 для полного привода.

Заднеприводные автомобили демонстрируют меньший радиус разворота при одинаковой колёсной базе за счёт отсутствия переднего привода, создающего дополнительное сопротивление. Однако при резком повороте с пробуксовкой задней оси радиус может увеличиваться на 10–15% из-за смещения траектории. В формуле R = L / tan(θ) угол θ берётся с учётом угла увода шин: для спортивных шин он составляет 3–5°, для стандартных – 5–8°.

В полноприводных автомобилях с подключаемым приводом (например, Nissan 4WD) радиус разворота меняется в зависимости от режима. В режиме 2WD расчёт ведётся как для передне- или заднеприводного автомобиля, в режиме 4WD добавляется поправка 1,05–1,1. При активации блокировок дифференциалов (например, в Toyota Land Cruiser) радиус увеличивается на 8–12% из-за жёсткой связи колёс, что требует корректировки угла поворота руля.

Для заднеприводных автомобилей с самоблокирующимся дифференциалом (Torsen, LSD) радиус разворота на сухом асфальте уменьшается на 2–4% благодаря равномерному распределению тяги между задними колёсами. На скользком покрытии эффект обратный: радиус увеличивается на 5–9% из-за пробуксовки одного из колёс. В формуле R = (L / sin(θ)) * μ поправочный коэффициент μ для таких систем составляет 0,96–1,04 в зависимости от типа покрытия.

Полноприводные автомобили с электронными системами управления тягой (Haldex, xDrive) имеют динамически изменяемый радиус разворота. При активном подруливании задних колёс (например, в BMW X5) радиус сокращается на 5–8%, но при полном подключении передней оси возвращается к базовому значению. Для точных расчётов используют данные с CAN-шины о текущем распределении момента, которые подставляют в формулу R = L / (sin(θ) * (1 + ΔM)), где ΔM – доля момента на передней оси (0–0,5).

В заднеприводных автомобилях с зависимой задней подвеской (например, классические модели ВАЗ) радиус разворота стабильнее, чем у машин с многорычажной подвеской, из-за меньшего изменения колеи при повороте. Разница составляет 1–3%. Однако при нагрузке на заднюю ось (например, при буксировке) радиус увеличивается на 4–6% из-за изменения угла установки колёс. В расчётах это учитывают коэффициентом 1,04–1,06.

Для полноприводных автомобилей с разной колёсной базой передней и задней осей (например, Mercedes G-Class) радиус разворота рассчитывают по средней базе Lср = (Lперед + Lзад) / 2. При этом угол поворота внутреннего колеса θвнутр берётся с поправкой на разницу в углах Аккермана для передней и задней осей. В формуле R = Lср / sin(θср) θср = (θперед + θзад) / 2, где θзад корректируется на 1–2° из-за отсутствия рулевого управления задних колёс.

Заднеприводные автомобили с активным рулевым управлением (например, Infiniti Q50) позволяют уменьшить радиус разворота на 10–15% за счёт увеличения угла поворота задних колёс на малых скоростях. В расчётах это учитывают как θ = θперед + θзад, где θзад достигает 3–5°. Для таких систем формула принимает вид R = L / tan(θперед + θзад), а при скорости выше 40 км/ч θзад обнуляется, возвращая расчёт к стандартному виду.

Как учесть влияние ширины машины на минимальный радиус разворота

Ширина автомобиля напрямую корректирует минимальный радиус разворота, так как внешние колеса описывают окружность большего диаметра, чем внутренние. Для расчета используйте формулу: R_min = (L / sin(θ)) + (B / 2), где L – колесная база, θ – максимальный угол поворота управляемых колес, B – ширина машины. Например, для автомобиля с базой 2,7 м, углом поворота 35° и шириной 1,8 м радиус составит ~5,1 м. Без учета ширины ошибка достигает 15–20%, что критично для маневрирования в узких пространствах.

В таблице ниже приведены поправочные коэффициенты для разных типов транспортных средств, где k – отношение ширины к колесной базе. Умножьте базовый радиус (без учета ширины) на k, чтобы получить скорректированное значение:

Для практической проверки измерьте фактический радиус разворота на ровной площадке: обозначьте центр поворота, поверните руль до упора и зафиксируйте траекторию внешнего переднего колеса. Разница между расчетным и измеренным значением укажет на необходимость корректировки угла θ или учета дополнительных факторов (например, вылета колес). В условиях ограниченного пространства уменьшайте скорость до 5–7 км/ч – это снижает влияние инерции и позволяет точнее следовать расчетной траектории.

Практический пример расчета радиуса разворота для конкретной модели

Возьмем автомобиль Toyota RAV4 2023 года с передним приводом. Для расчета потребуются следующие параметры из технической документации:

• Колесная база (L): 2690 мм
• Максимальный угол поворота передних колес (α): 35°
• Ширина колеи передних колес (T): 1585 мм

Формула для минимального радиуса разворота (R) выглядит так: R = L / sin(α) + (T / 2). Подставляем значения: R = 2690 / sin(35°) + (1585 / 2). Учитывая, что sin(35°) ≈ 0,5736, получаем: R ≈ 2690 / 0,5736 + 792,5 ≈ 4690 + 792,5 ≈ 5482,5 мм. Реальный радиус разворота по бордюру составит около 5,5 м.

На практике производитель указывает радиус разворота Toyota RAV4 как 5,6 м. Разница в 0,1 м объясняется:

1. Дополнительными факторами: эластичностью шин, люфтом рулевого управления, неровностями дорожного покрытия.
2. Упрощениями в формуле: не учитывается смещение центра поворота из-за заднего свеса.

Для точного расчета в реальных условиях рекомендуется добавить 5–10% к теоретическому значению.

Если требуется уменьшить радиус разворота, например, для парковки в стесненных условиях, можно использовать следующие приемы:

• Поворот руля до упора в начале маневра – максимальный угол α увеличит эффективность формулы.
• Использование заднего хода: комбинированный разворот (вперед-назад) сокращает радиус на 15–20%.
• Выбор покрытия с высоким коэффициентом сцепления (асфальт вместо грунта) снижает проскальзывание колес.

Для автомобилей с полным приводом или системами подруливания задних колес (например, Lexus RX) расчет усложняется – требуется учитывать дополнительные параметры трансмиссии.

Типичные ошибки при определении радиуса и как их избежать

Первая распространённая ошибка – игнорирование угла поворота колёс. Формула R = L / sin(θ), где L – колёсная база, а θ – угол поворота управляемых колёс, требует точного измерения θ. Часто берут усреднённые значения (например, 30° для легковых автомобилей), но реальный угол может отличаться на 5–10° из-за конструкции подвески или износа рулевого механизма. Для проверки используйте угломер или данные производителя, а не приблизительные оценки.

Вторая ошибка – пренебрежение шириной колеи и вылетом колёс. Радиус разворота зависит не только от колёсной базы, но и от расстояния между внутренним и внешним колесом при повороте. Если не учитывать ширину колеи (T), расчёт по формуле R = (L / sin(θ)) + (T / 2) даст заниженный результат на 0,3–0,8 м для легковых машин. Измеряйте колею штангенциркулем или по заводским спецификациям, особенно при установке нестандартных дисков или шин.

Неправильный выбор точки отсчёта приводит к ошибкам до 15%. Радиус разворота измеряется от центра задней оси до центра поворота, а не от бампера или края кузова. При тестировании на площадке отмечайте центр задней оси мелом или лазерным указателем. Для грузовых автомобилей с несколькими осями учитывайте только ведущую ось – остальные смещают центр поворота, искажая результат.
