Как поставить ручной тормоз на велосипед

Ручной тормоз на велосипеде – это не только вопрос удобства, но и безопасности. Стандартные ободные тормоза V-brake или дисковые механизмы часто не обеспечивают достаточной модуляции усилия, особенно на спусках или в сырую погоду. Установка ручного тормоза (гидравлического или механического) позволяет точнее контролировать замедление, снижая риск блокировки колеса и падения. Для большинства городских и туристических велосипедов подойдут системы типа Shimano Deore BR-M6000 или Tektro HD-M275, которые совместимы с роторами диаметром 160–180 мм.

Перед началом работ проверьте совместимость рамы и вилки с дисковыми тормозами. На перьях и дропаутах должны быть предусмотрены монтажные площадки под калипер (суппорт). Если их нет, потребуется адаптер, например, Shimano SM-MA-F180P/S для перехода с ободных тормозов на дисковые. Также убедитесь, что втулка заднего колеса имеет фланец под ротор – стандартные втулки под кассету часто не рассчитаны на дисковые тормоза. В противном случае придется заменить втулку или колесо целиком.

Для установки потребуются: шестигранники (4–6 мм), динамометрический ключ (момент затяжки болтов калипера – 6–8 Н·м), кусачки для тросиков, смазка для гидравлики (например, Shimano Mineral Oil) и ротор с крепежом. Если выбираете механический тормоз, обратите внимание на длину тросика – стандартные варианты (1700–2000 мм) подходят для большинства рам, но на длинных рамах может потребоваться удлинитель. Гидравлические системы требуют прокачки, поэтому сразу запаситесь комплектом для прокачки (Shimano TL-BH61 или аналог).

Начинайте с установки ротора на втулку. Используйте болты с фиксатором резьбы (Loctite 243) и затягивайте их крест-накрест с моментом 4–5 Н·м. Затем закрепите калипер на адаптере или монтажной площадке, предварительно выставив его параллельно ротору с зазором 0,2–0,5 мм. Для механических тормозов отрегулируйте натяжение тросика так, чтобы колодки касались ротора при нажатии рычага на 20–30% его хода. Гидравлические системы потребуют прокачки для удаления воздуха из контура – следуйте инструкции производителя, избегая попадания масла на колодки и ротор.

Какие инструменты и материалы понадобятся для монтажа

Для установки ручного тормоза потребуется набор шестигранных ключей – обычно размеры 4, 5 и 6 мм, так как большинство крепежных элементов велосипеда выполнены под эти стандарты. Если тормозная система предусматривает регулировку натяжения троса, пригодится ключ на 8 или 10 мм для фиксации зажимных гаек. Проверьте заранее совместимость инструмента с болтами на вашей модели велосипеда.

Тормозной комплект включает рычаг, трос с рубашкой, калипер (суппорт) и колодки. Выбирайте систему под тип обода: для алюминиевых подойдут стандартные V-brake, для карбоновых – облегченные модели с керамическими колодками. Убедитесь, что длина троса соответствует раме – слишком короткий не позволит нормально натянуть, длинный потребует обрезки.

Кусачки для троса с заточенными губками необходимы, чтобы ровно отрезать лишнюю часть без распушения жил. Если их нет, используйте болторез, но избегайте обычных ножниц – они деформируют металл. Для обработки среза пригодится напильник или наждачная бумага средней зернистости, чтобы убрать заусенцы и предотвратить повреждение рубашки.

Смазка на силиконовой основе нужна для обработки троса перед установкой – это снизит трение и продлит срок службы. Наносите тонким слоем на внутреннюю поверхность рубашки и сам трос. Избегайте густых смазок типа литола – они притягивают грязь и ускоряют износ.

Фиксатор резьбы (например, Loctite 243) предотвратит самопроизвольное откручивание болтов калипера и рычага. Наносите его на резьбу перед затяжкой, особенно если велосипед эксплуатируется в условиях вибрации. Для алюминиевых рам используйте составы средней фиксации, чтобы не повредить резьбу при демонтаже.

Штангенциркуль или линейка с точностью до 1 мм помогут измерить расстояние между ободом и тормозными колодками. Оптимальный зазор – 1–2 мм с каждой стороны. Если колодки установлены слишком близко, они будут тереться об обод на неровностях, слишком далеко – снизится эффективность торможения.

Запасные болты и шайбы M5 или M6 пригодятся, если штатные крепления не подойдут по длине или резьбе. Проверьте шаг резьбы на раме – чаще всего это 0,8 мм, но встречаются и другие варианты. Для регулировки положения калипера используйте эксцентриковые шайбы, если стандартные не обеспечивают нужного угла установки.

Как выбрать подходящий тип ручного тормоза для вашего велосипеда

Первый шаг – определить совместимость тормозной системы с рамой и вилкой. На большинстве современных велосипедов предусмотрены крепления под ободные (V-brake) или дисковые тормоза. Для V-brake проверьте наличие отверстий на перьях рамы и ногах вилки, а также расстояние от обода до тормозных колодок – оно должно быть в пределах 2–4 мм. Дисковые тормоза требуют наличия роторных креплений стандарта IS или Post Mount, а также совместимости с диаметром ротора (140, 160 или 180 мм). Если рама не имеет нужных креплений, рассмотрите возможность установки адаптеров или выберите другой тип тормоза.

Выбор между механическими и гидравлическими дисковыми тормозами зависит от бюджета и условий эксплуатации. Механические системы (например, Shimano BR-MT200, Tektro MD-M280) дешевле, проще в обслуживании и подходят для городских и прогулочных велосипедов. Гидравлика (Shimano Deore, SRAM Guide) обеспечивает более точное и мощное торможение, но требует периодической прокачки и дороже в ремонте. Для горных велосипедов или езды по пересечённой местности гидравлика предпочтительнее, особенно если масса велосипедиста превышает 80 кг.

Ободные тормоза (V-brake, кантилеверы) остаются актуальными для бюджетных и туристических велосипедов. Их преимущества:

• Низкая стоимость – комплект качественных V-brake (например, Shimano Alivio) обойдётся в 1500–3000 рублей.
• Простота установки и регулировки – не требуют специальных инструментов.
• Лёгкость обслуживания – замена колодок занимает 5–10 минут.

Однако они уступают дисковым в эффективности при дожде и грязи, а также быстрее изнашивают обода. Если ваш велосипед оснащён карбоновыми или тонкостенными алюминиевыми ободами, от ободных тормозов лучше отказаться – риск перегрева и деформации высок.

Для велосипедов с нестандартной геометрией (например, складных или BMX) подойдут мини-V-brake или U-brake. Мини-V-brake (Shimano Altus) компактнее классических и устанавливаются на велосипеды с короткими перьями. U-brake (как на старых BMX) монтируются на нижние перья рамы и вилку, но требуют специальных креплений. При выборе обратите внимание на длину тросика – для коротких рам стандартные тросы могут оказаться слишком длинными. В таких случаях используйте укороченные варианты или обрезайте тросик самостоятельно, оставляя запас 10–15 см для регулировки.

Подготовка рамы и рулевой колонки перед установкой

Осмотрите раму на предмет трещин, коррозии или деформаций в зоне крепления тормозного рычага и троса. Для алюминиевых рам допустимы неглубокие царапины, но стальные требуют обработки преобразователем ржавчины при малейших следах окисления. Проверьте совместимость посадочного места под рычаг: стандартные кронштейны рассчитаны на диаметр 22,2 мм, но на некоторых моделях (например, BMX) встречаются 25,4 мм. При необходимости используйте адаптеры или рассверливайте отверстие с последующей раззенковкой краёв.

Разберите рулевую колонку, сняв вынос и руль. Очистите подшипники от старой смазки, промыв их в керосине или специализированном очистителе (например, Finish Line Citrus). Осмотрите чашки и конусы: выработка более 0,1 мм требует замены. Нанесите новую смазку (Shimano Premium Grease или аналог) тонким слоем, избегая избытка – это снизит сопротивление вращению. Затяните контргайку с моментом 5–7 Н·м, проверяя плавность хода без люфтов.

Продумайте трассу прокладки троса. На рамах с внутренней проводкой (например, Trek Domane) используйте направляющие трубки из нейлона, чтобы избежать перетирания об острые края. Для внешней прокладки закрепите трос пластиковыми хомутами с шагом 150–200 мм, избегая резких изгибов (радиус менее 30 мм увеличивает сопротивление). На рулевой колонке зафиксируйте направляющую трубку под углом 45° к оси руля, чтобы трос не терся о вынос при поворотах.

Крепление тормозного рычага на руль: пошаговая инструкция

Выберите место установки рычага с учётом типа руля и стиля езды. На прямых рулях (MTB) оптимальное положение – на расстоянии 5–8 см от грипсы, под углом 30–45° к горизонтали. Для шоссейных рулей с изгибом крепите рычаг на горизонтальной части, ближе к выносу, чтобы избежать задевания манеток. Проверьте свободный ход троса: минимальное расстояние от рычага до рамы – 15 см, иначе трос будет перегибаться.

Разберите крепёжный механизм рычага: ослабьте болт хомута шестигранником на 4 или 5 мм (зависит от модели). Если хомут не подходит по диаметру руля (стандарт – 22.2 мм или 25.4 мм), используйте адаптеры из комплекта или резиновые прокладки толщиной 1–2 мм. Не затягивайте болт до конца – оставьте зазор для регулировки положения.

Установите рычаг на руль, ориентируясь на метки производителя: стрелка на корпусе должна указывать вверх. Для левой руки рычаг монтируют слева, для правой – справа, если тормоз односторонний. Проверьте угол наклона: при полном нажатии рычаг не должен упираться в грипсу или манетку. Отрегулируйте положение так, чтобы указательный палец ложился на рычаг без напряжения.

Затяните болт хомута с усилием 4–6 Н·м (используйте динамометрический ключ). Перетяжка деформирует руль, недостаточная затяжка приведёт к прокручиванию рычага. Проверьте надёжность крепления, покачав рычаг рукой: допустимый люфт – не более 1 мм. Если рычаг смещается, добавьте фиксатор резьбы (например, Loctite 243) и повторите затяжку.

Подключите трос: проденьте его в направляющую рычага, оставив запас 10–15 см для регулировки. Зафиксируйте трос анкерным болтом, предварительно натянув его рукой. Обрежьте излишки троса кусачками, оставив 3–5 см, и установите наконечник, чтобы предотвратить расплетание. Проверьте плавность хода: рычаг должен возвращаться в исходное положение без заеданий.

Отрегулируйте свободный ход рычага винтом на корпусе: оптимальное расстояние от грипсы до рычага в исходном положении – 2–3 см. Для дисковых тормозов оставьте зазор 1–2 мм между колодками и ротором в отпущенном состоянии. Проверьте работу тормоза на ходу: при нажатии на 1/3 хода рычаг должен обеспечивать эффективное торможение без провалов.

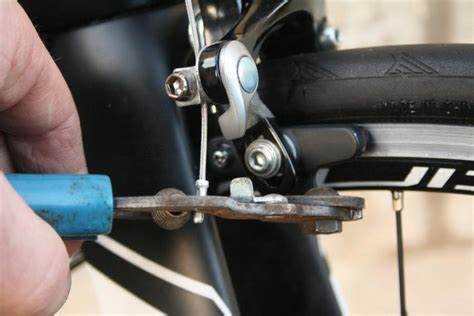

Установка и регулировка тормозного суппорта на вилку

Перед монтажом проверьте совместимость суппорта с диаметром вилки. Большинство моделей рассчитаны на стандартные 1 1/8″ (28,6 мм) или 1,5″ (38,1 мм) трубы. Если вилка имеет коническую форму, потребуется адаптер – например, Shimano SM-MA-F203P/S для перехода с 1,5″ на 1 1/8″. Без адаптера суппорт не зафиксируется жестко, что приведет к люфту и неравномерному износу колодок.

Для установки потребуются инструменты:

• Шестигранники на 4, 5 и 6 мм (зависит от крепежа суппорта);
• Динамометрический ключ с диапазоном 5–8 Н·м;
• Напильник или наждачная бумага (зернистость 120–220) для обработки заусенцев на посадочном месте;
• Спирт или обезжириватель для очистки поверхностей.

Закрепите суппорт на вилке, предварительно сняв переднее колесо. Расположите его так, чтобы тормозной диск входил в паз между колодками с зазором 0,5–1 мм с каждой стороны. Если диск трется о колодки, ослабьте крепежные болты и сместите суппорт в сторону, противоположную трению. Затягивайте болты поочередно, контролируя равномерность зазора. Момент затяжки – 6–7 Н·м для алюминиевых суппортов, 7–8 Н·м для стальных.

Регулировка положения суппорта критична для предотвращения «увода» тормоза. Включите тормоз и затяните крепежные болты, удерживая рычаг. Это центрирует суппорт относительно диска. Если после отпускания рычага колодки не отходят равномерно, ослабьте болты и повторите процедуру. Для дисковых гидравлических тормозов используйте специальные проставки Shimano TL-BH62 или Avid Bleed Kit для точной настройки зазора.

Проверьте работу тормоза на ходу. При нажатии рычага колодки должны синхронно сжимать диск без вибраций. Если слышен скрип или ощущается пульсация, откорректируйте положение суппорта, сместив его на 0,2–0,3 мм в сторону, противоположную источнику шума. Для механических тормозов дополнительно отрегулируйте натяжение троса с помощью регулировочного винта на суппорте – оптимальное натяжение обеспечивает свободный ход рычага 20–30 мм до начала торможения.

После установки проведите тест на безопасность: разгонитесь до 20–25 км/ч и резко затормозите. Если колесо блокируется без проскальзывания, а суппорт остается неподвижным – регулировка выполнена правильно. При смещении суппорта или неравномерном торможении повторите центровку, увеличив момент затяжки на 0,5–1 Н·м. Запишите показания динамометрического ключа для последующего обслуживания.

Прокладка и фиксация тормозного троса от рычага к суппорту

Начните с выбора оптимального маршрута для троса: избегайте острых углов и мест трения о раму или другие компоненты. Для горных велосипедов используйте направляющие втулки на перьях и вилке – они предотвращают перетирание оболочки и снижают сопротивление. На шоссейных моделях трос часто прокладывают вдоль верхней трубы, фиксируя пластиковыми хомутами через каждые 15–20 см. Если рама имеет внутреннюю прокладку, пропустите трос через специальные каналы, предварительно смазав его силиконовой смазкой для снижения трения.

При фиксации троса в рычаге убедитесь, что его конец обжат алюминиевой втулкой – это исключит распушение жил. Затяните болт крепления с усилием 3–4 Н·м, используя динамометрический ключ. На суппорте оставьте запас троса 5–7 см после регулировочного винта, чтобы компенсировать растяжение в процессе эксплуатации. Для V-brake зажмите трос в зажиме суппорта под углом 90° к рычагу, для дисковых механических тормозов – строго параллельно направлению движения колодок.

После установки проверьте натяжение: при полном нажатии рычага зазор между колодками и ободом (или ротором) должен составлять 1–2 мм. Если трос провисает, подтяните его регулировочным барабаном на рычаге или суппорте. Избегайте перетяжки – это ускорит износ оболочки и увеличит усилие на рычаге. Зафиксируйте контргайку на регулировочном барабане, чтобы предотвратить самопроизвольное ослабление.

Настройка натяжения троса и проверка работы тормоза

После установки ручного тормоза отрегулируйте натяжение троса с помощью регулировочного винта на рычаге или калипере. Оптимальное расстояние между колодками и ободом – 1–2 мм в отпущенном состоянии. Если колодки касаются обода без нажатия на рычаг, ослабьте трос, вращая винт против часовой стрелки. Для увеличения натяжения крутите по часовой стрелке до тех пор, пока рычаг не будет срабатывать при усилии 3–5 кг (измерьте динамометром или сравните с заводскими тормозами).

Проверьте равномерность прилегания колодок: при нажатии на рычаг обе должны одновременно касаться обода без перекосов. Если одна колодка прижимается раньше другой, отцентрируйте калипер, ослабив крепежные болты и выровняв его относительно обода. Затяните болты моментом 5–7 Н·м (используйте динамометрический ключ). Для дисковых тормозов проверьте зазор между колодками и ротором – он должен составлять 0,3–0,5 мм.

Завершите настройку тестовым заездом: разгонитесь до 20 км/ч и резко затормозите на сухом асфальте. Тормозной путь не должен превышать 3–4 метра. Если велосипед уводит в сторону, проверьте синхронность срабатывания колодок или состояние обода. Для гидравлических систем убедитесь в отсутствии воздуха в системе – прокачайте тормоз при необходимости.
