Как проверить шим контроллер мультиметром в блоке питания

ШИМ-контроллер – ключевой элемент импульсного блока питания (ИБП), отвечающий за стабилизацию выходного напряжения и защиту от перегрузок. Его неисправность приводит к отсутствию напряжения на выходе, нестабильной работе или полному отказу устройства. Для диагностики используют мультиметр в режимах измерения постоянного и переменного напряжения, а также проверки целостности цепей.

Необходимые инструменты и подготовка рабочего места

Для проверки ШИМ-контроллера в блоке питания потребуются инструменты с конкретными характеристиками. Основной – мультиметр с режимом измерения постоянного и переменного напряжения (до 50 В), сопротивления (до 2 МОм) и частоты (минимум 20 кГц). Рекомендуются модели с разрешением не ниже 0,1 мВ и погрешностью ≤1%, например, Fluke 17B или UNI-T UT61E. Дополнительно понадобятся:

• Паяльная станция с регулировкой температуры (200–350 °C) и тонким жалом (0,5–1 мм) для демонтажа контроллера при необходимости.
• Осциллограф с полосой пропускания ≥20 МГц (например, Rigol DS1054Z) для анализа формы сигнала на выходе ШИМ.
• Антистатический браслет с сопротивлением 1 МОм, подключенный к заземлению, чтобы исключить повреждение микросхемы статическим электричеством.
• Набор отверток с изолированными ручками (PH0, PH1, T6, T8) для разборки корпуса БП без риска короткого замыкания.

Рабочее место должно соответствовать требованиям электробезопасности и удобства диагностики. Стол с металлической или антистатической поверхностью (например, из ESD-пластика) размером не менее 60×80 см. Освещение – светодиодная лампа с цветовой температурой 5000–6500 К и яркостью ≥800 лм, направленная под углом 45° для устранения бликов. Рядом разместите заземленную розетку с защитой от перенапряжения (UPS или сетевой фильтр с током срабатывания ≤10 А). Подготовьте схему БП или datasheet на ШИМ-контроллер (например, TL494, UC3843) – без них невозможно корректно интерпретировать показания приборов.

Если datasheet недоступен, используйте визуальный анализ платы:

• Выходной сигнал (OUT) идет на затвор MOSFET-транзистора через резистор (10–100 Ом).
• Цепь обратной связи (FB) связана с оптопарой или делителем напряжения на выходе БП.

1. COMP (компенсация ошибки),
2. FB (обратная связь),
3. ISENSE (датчик тока),
4. RT/CT (времязадающая цепь),
5. GND,
6. OUT (выход),
7. VCC,
8. VREF (опорное напряжение).

Сравнивайте измеренные значения с эталонными – отклонения более 10% указывают на неисправность цепи или самой микросхемы. При проверке OUT используйте осциллограф: отсутствие импульсов или постоянный высокий/низкий уровень сигнализирует о проблеме.

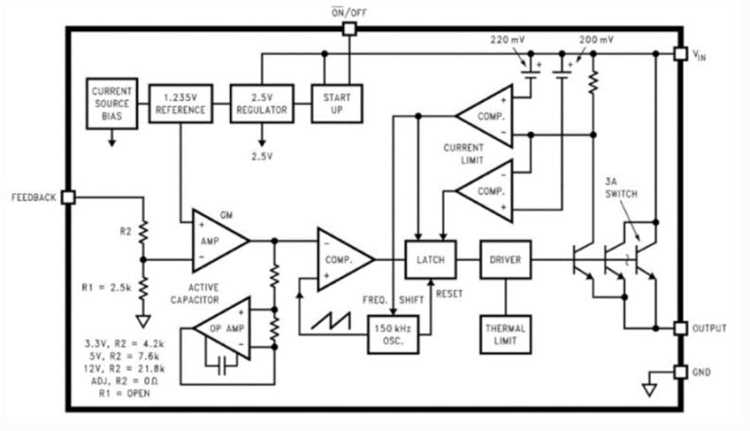

Измерение напряжения питания и опорных сигналов

Завершив измерения, сравните полученные значения с эталонными из datasheet. Расхождения более 10% указывают на неисправность контроллера или периферийных компонентов. Записывайте результаты для последующего анализа – это ускорит поиск дефектов при повторной диагностике.

Анализ частоты и скважности сигнала с помощью мультиметра

Скважность сигнала (duty cycle) измеряется только мультиметрами с соответствующей функцией, такими как Fluke 87V или UNI-T UT139C. Подключите прибор к выходу драйвера MOSFET (например, к затвору ключа) и активируйте режим измерения скважности. В импульсных БП скважность обычно варьируется от 10% до 90% в зависимости от нагрузки. Если при изменении нагрузки скважность остаётся неизменной или выходит за пределы 5–95%, проверьте цепи обратной связи (оптрон, TL431) и питание контроллера.

При отсутствии функции измерения скважности используйте осциллограф или косвенный метод: измерьте среднее напряжение на выходе ШИМ (в режиме DC) и разделите его на амплитуду импульсов (измеренную в режиме AC). Формула расчёта: Duty Cycle = (Vср / Vампл) × 100%. Например, при Vср = 2,5 В и Vампл = 5 В скважность составит 50%. Погрешность метода – до 10% из-за нелинейности диодов и фильтрующих цепей.

Для проверки стабильности частоты под нагрузкой подключите эквивалент нагрузки (например, резистор 10 Ом/50 Вт) к выходу БП и наблюдайте за показаниями мультиметра. Частота не должна изменяться более чем на 2–3% при переходе от холостого хода к полной нагрузке. Резкие скачки частоты свидетельствуют о проблемах с компенсацией обратной связи или неисправности времязадающих элементов (например, утечке конденсатора Cт в цепи RT/CT).

Если мультиметр показывает нулевую частоту или хаотичные значения, проверьте целостность цепи: убедитесь в отсутствии короткого замыкания на землю, прозвоните дорожки платы и контакты разъёмов. При измерении на открытом транзисторе (например, MOSFET) используйте делитель напряжения из двух резисторов (10 кОм и 1 кОм) для защиты входа мультиметра от перенапряжения. Избегайте измерений на высоковольтных шинах (выше 60 В) без гальванической развязки – это может вывести прибор из строя.

Типовые неисправности и их признаки при проверке

Пробой MOSFET-транзистора, управляемого ШИМ, вызывает короткое замыкание на шине питания. Мультиметр в режиме прозвонки покажет сопротивление близкое к нулю между стоком и истоком. В рабочем состоянии сопротивление должно составлять сотни ом в одном направлении и бесконечность – в обратном. Если транзистор исправен, проверяют цепь управления: напряжение на затворе должно меняться в пределах 5–15 В в зависимости от скважности сигнала.

Перегрев контроллера или силовых элементов часто вызван неисправностью системы охлаждения или превышением допустимой нагрузки. Температура корпуса ШИМ выше 80°C при нормальной нагрузке свидетельствует о проблемах с теплоотводом или внутреннем дефекте микросхемы. В таких случаях проверяют радиаторы на наличие пыли, термопасту и крепление транзисторов. Для микросхем с интегрированным силовым ключом (например, VIPer) перегрев может указывать на пробой внутреннего MOSFET.
