Электросамокат iconbit street c85 как подключить

Электросамокат iconbit Street C85 – модель с двигателем мощностью 350 Вт, аккумулятором 48V 10.4Ah и заявленным запасом хода до 35 км. Перед первым запуском требуется правильно собрать устройство и выполнить подключение ключевых компонентов: контроллера, аккумулятора, ручки газа и тормоза. Ошибки на этом этапе могут привести к некорректной работе системы или повреждению электроники.

В базовой комплектации самоката провода от рулевой колонки и аккумуляторного отсека уже подведены к контроллеру, но часто требуется дополнительная проверка соединений. Особое внимание уделите разъемам XT60 (питание) и 3-контактным JST (сигнальные провода). Если при включении самокат не реагирует на ручку газа, первым делом проверьте целостность этих соединений и соответствие цветовой маркировки: красный – питание, черный – масса, зеленый/желтый – сигнал.

Для активации режима езды после подключения выполните следующие действия: установите самокат на ровную поверхность, убедитесь, что тормозные рычаги не зажаты, и включите питание кнопкой на руле. На дисплее должна отобразиться текущая скорость (0 км/ч) и уровень заряда батареи. Если экран не загорается, проверьте предохранитель в аккумуляторном отсеке – он расположен рядом с разъемом XT60 и рассчитан на ток 20А.

При первом подключении рекомендуется протестировать работу всех систем в безопасном режиме. Нажмите на ручку газа плавно, чтобы убедиться в отсутствии рывков или задержек реакции. Если самокат начинает движение с задержкой более 0.5 секунды, возможно, требуется калибровка контроллера – для этого удерживайте кнопку питания 5 секунд до появления звукового сигнала. В случае неисправностей отключите питание и проверьте все соединения повторно.

Подключение электросамоката iconbit Street C85: пошаговая инструкция

Перед началом убедитесь, что аккумулятор заряжен минимум на 30%. Полная зарядка занимает 5–6 часов при использовании штатного зарядного устройства (вход: 100–240 В, выход: 42 В, 1.5 А). Подключите зарядное устройство к самокату через разъем на рулевой стойке, затем к розетке. Индикатор на зарядном блоке загорится красным – зарядка началась, зеленый цвет сигнализирует о завершении.

Включите самокат кнопкой питания на руле. Удерживайте её 3 секунды, пока не загорится дисплей. На экране отобразится уровень заряда, текущий режим (Eco, Standard, Sport) и скорость. Если дисплей не включается, проверьте контакты аккумулятора под декой – они должны быть чистыми и плотно прилегать. При необходимости протрите их спиртовой салфеткой.

Настройте Bluetooth-подключение для синхронизации с приложением iconbit. Скачайте приложение из Google Play или App Store, зарегистрируйтесь. Включите Bluetooth на смартфоне и выберите в списке устройств «iconbit Street C85». Код сопряжения по умолчанию – 0000. После успешного подключения в приложении появятся данные о пробеге, скорости и состоянии батареи.

Проверьте давление в шинах: переднее колесо – 2.0 бар, заднее – 2.2 бар. Используйте манометр с точностью до 0.1 бар. Недостаточное давление увеличивает сопротивление качению и снижает запас хода (максимальный – 35 км в режиме Eco). Подкачайте шины насосом с насадкой Presta, если значения ниже нормы.

Отрегулируйте высоту руля под свой рост. Ослабьте фиксирующий болт на рулевой стойке шестигранником на 5 мм, вытяните или опустите руль до удобного положения, затем затяните болт с усилием 10 Н·м. Неправильная высота приводит к дискомфорту и ухудшает управляемость на скорости свыше 20 км/ч.

Перед первой поездкой протестируйте тормоза. Нажмите на рычаг заднего тормоза (левый) и убедитесь, что колесо блокируется на сухом асфальте при усилии 15–20 кг. Проверьте дисковый тормоз (правый рычаг) – колодки должны равномерно прижиматься к ротору без скрипа. При необходимости отрегулируйте натяжение троса или замените колодки (ресурс – 500 км).

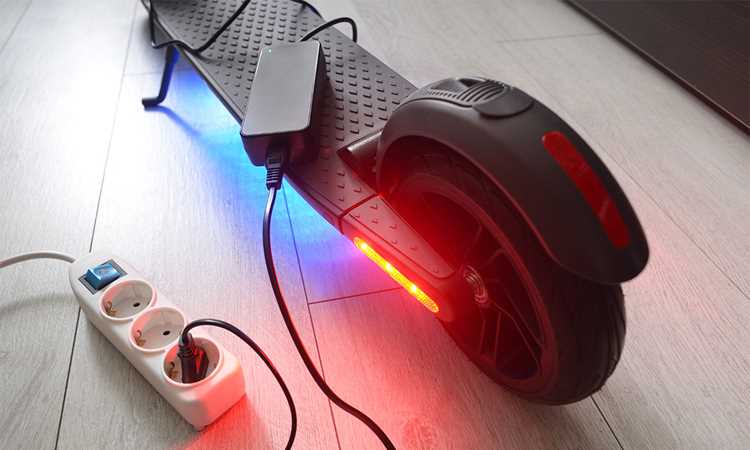

Необходимые инструменты и подготовка перед первым запуском

Перед сборкой и активацией электросамоката iconbit Street C85 убедитесь в наличии следующих инструментов: крестовая отвёртка PH2 (длина стержня не менее 100 мм), шестигранный ключ на 4 мм, плоскогубцы с узкими губками, мультиметр с диапазоном измерения постоянного напряжения до 50 В, динамометрический ключ (опционально, для затяжки болтов с усилием 3–5 Н·м). Отсутствие хотя бы одного инструмента может привести к повреждению креплений или неправильной сборке.

Проверьте комплектность устройства по заводской спецификации: рама с рулевой колонкой, переднее и заднее колесо (10 дюймов, бескамерные шины), аккумуляторная батарея (36 В, 8,8 А·ч), контроллер, мотор-колесо (350 Вт), тормозные колодки, набор болтов M5 и M6 с шайбами, инструкция и гарантийный талон. Детали сверяйте с иллюстрациями в руководстве – несоответствие может указывать на заводской брак или неполную комплектацию.

Для безопасной работы отключите зарядное устройство от сети и извлеките аккумулятор из упаковки. Осмотрите корпус батареи на предмет механических повреждений, вздутий или следов коррозии на контактах. Проверьте напряжение мультиметром: при полностью заряженном аккумуляторе оно должно составлять 42,0–42,5 В. Значения ниже 36 В свидетельствуют о разряде или неисправности – эксплуатация в таком состоянии запрещена.

Подготовьте рабочее место: ровная поверхность без металлических предметов, сухое помещение с температурой 15–25 °C. Избегайте прямых солнечных лучей и источников тепла – перегрев аккумулятора во время сборки снижает его ресурс. Используйте резиновый коврик или деревянную подставку для предотвращения короткого замыкания при случайном контакте инструментов с контактами.

Затяжка болтов – критический этап. Применяйте усилие строго по таблице:

Перед установкой колёс проверьте давление в шинах манометром: рекомендуемое значение – 2,5 бар (36 PSI). Недокачанные шины увеличивают сопротивление качению и расход энергии, перекачанные – снижают сцепление с дорогой. Используйте автомобильный насос с узким наконечником или специальный насос для электросамокатов с адаптером Presta.

Смажьте резьбовые соединения перед сборкой тонким слоем медной пасты или антизадирной смазки. Это предотвратит коррозию и облегчит демонтаж при последующем обслуживании. Особое внимание уделите болтам рулевой колонки и креплению мотор-колеса – вибрации во время езды приводят к самопроизвольному ослаблению резьбы.

После сборки проведите тестовый запуск на ровной поверхности без нагрузки. Убедитесь, что тормоза срабатывают плавно, без скрипов и рывков, а мотор-колесо вращается без посторонних шумов. Проверьте работу световой сигнализации и звукового сигнала. Зафиксируйте показания бортового компьютера: напряжение батареи, температура контроллера и скорость вращения колеса. Расхождения с эталонными значениями (см. раздел 4 инструкции) указывают на необходимость повторной диагностики.

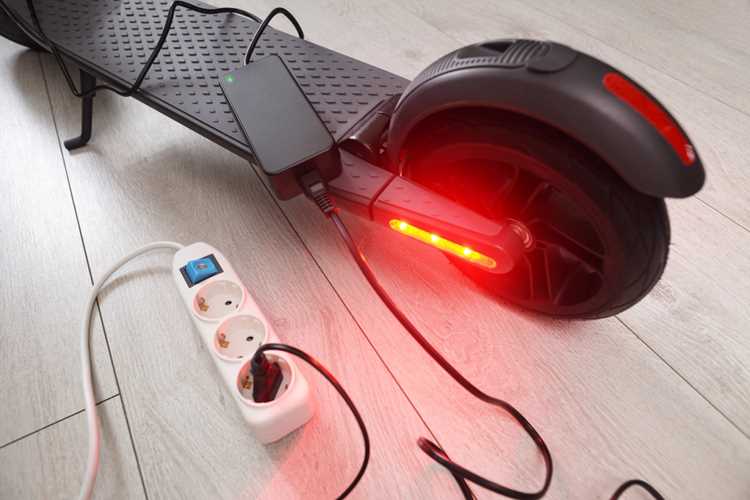

Пошаговая сборка электросамоката из коробки

Перед началом проверьте комплектность: руль с закреплённым дисплеем, переднее колесо с тормозным диском, заднее мотор-колесо, рама с аккумулятором, подножка, болты (4 шт. M6×25, 2 шт. M5×12), шестигранные ключи (5 мм, 4 мм), инструкция. Убедитесь в отсутствии повреждений упаковки – трещины на пластиковых деталях или вмятины на раме могут указывать на скрытые дефекты.

Установите заднее мотор-колесо в вилку рамы. Совместите отверстия на оси с пазами вилки, вставьте болты M6×25 и затяните их шестигранником 5 мм с усилием 8–10 Н·м. Не перетягивайте – чрезмерное усилие может повредить резьбу. Проверьте свободное вращение колеса: оно должно крутиться без заеданий и посторонних звуков.

Закрепите переднее колесо. Снимите защитную плёнку с тормозного диска, вставьте колесо в вилку, зафиксируйте болтами M6×25 аналогично заднему. Подключите тормозной шланг к суппорту, убедившись, что штуцер вошёл до упора. Затяните хомут на шланге отвёрткой, но не пережимайте – это может нарушить герметичность системы.

Установите руль. Ослабьте зажимной болт на выносе рамы шестигранником 5 мм, вставьте рулевую колонку в стакан и выровняйте её по центру. Затяните болт с усилием 12–15 Н·м. Проверьте угол наклона руля: оптимальное положение – когда дисплей находится на уровне глаз при естественной посадке.

Подключите электрические разъёмы. Найдите кабель мотор-колеса (толстый, трёхжильный) и вставьте его в соответствующий порт на контроллере под аккумулятором. Затем подсоедините разъём тормозной ручки (тонкий, двухжильный) и дисплея (плоский, 8-контактный). Убедитесь, что все соединения плотные – щелчок фиксатора исключит случайное отсоединение во время езды.

Закрепите подножку. Совместите отверстия на кронштейне с пазами на раме, вставьте болты M5×12 и затяните шестигранником 4 мм. Проверьте устойчивость: подножка не должна прогибаться под весом 80 кг. При необходимости подложите шайбы для компенсации люфта.

Накачайте колёса до давления 3,0–3,5 бар (указано на боковине шины). Используйте манометр – недостаточное давление увеличит сопротивление качению, избыточное снизит сцепление с дорогой. Проверьте затяжку всех болтов: вилки, колёс, руля. Прокатите самокат вперёд-назад – посторонние скрипы или люфты требуют повторной проверки крепежа.

Включите самокат кнопкой на дисплее. Убедитесь, что индикатор заряда аккумулятора горит зелёным, а на экране отображается скорость «0 км/ч». Проверьте работу тормоза: при нажатии ручки заднее колесо должно блокироваться. Если дисплей не включается, переподключите разъёмы или зарядите аккумулятор в течение 3–4 часов.

Активация аккумулятора и проверка заряда перед поездкой

Перед первым использованием электросамоката iconbit Street C85 аккумулятор необходимо активировать. Для этого подключите зарядное устройство к самокату и сети 220 В на 6–8 часов. Не прерывайте процесс – полная зарядка до 100% запускает химические процессы в литий-ионных ячейках, продлевая срок их службы. После активации избегайте хранения батареи в разряженном состоянии дольше 24 часов.

Проверка уровня заряда начинается с включения самоката кнопкой питания. На дисплее отобразится индикатор батареи: четыре сегмента соответствуют 25%, 50%, 75% и 100% заряда. Если горит только один сегмент, дальность поездки составит 3–5 км – этого недостаточно для безопасного возвращения. При температуре ниже +5°C индикатор может занижать реальный заряд на 10–15%.

Зарядное устройство iconbit Street C85 имеет светодиодный индикатор: красный цвет – идет зарядка, зеленый – батарея полная. Если индикатор мигает красным, проверьте контакты на самокате и зарядном устройстве – возможно окисление или неплотное соединение. Не используйте зарядные устройства от других моделей: напряжение 42 В и ток 2 А специфичны для этой батареи.

Минимальный безопасный уровень заряда для поездки – 30%. При 20% и ниже контроллер самоката автоматически ограничит мощность двигателя до 50%, чтобы предотвратить глубокий разряд. Если во время поездки заряд упадет до 10%, самокат перейдет в режим «черепахи» – скорость снизится до 6 км/ч. В таком случае немедленно завершите поездку и зарядите батарею.

Перед каждой поездкой осмотрите корпус аккумулятора на предмет вздутий, трещин или подтеков. Даже незначительные повреждения могут привести к возгоранию. Если батарея хранилась при температуре ниже 0°C, дайте ей прогреться до комнатной температуры в течение 2 часов перед зарядкой. Холодные ячейки теряют емкость на 20–30% и заряжаются медленнее.

Для точной оценки остаточного заряда используйте приложение iconbit Smart. Оно отображает напряжение батареи с точностью до 0,1 В: 41,8–42,0 В – 100%, 39,0–40,0 В – 50%, ниже 36,0 В – критический уровень. Приложение также показывает количество циклов заряда – после 300 циклов емкость батареи снижается на 20–25%.

Если после полной зарядки индикатор показывает менее 80% емкости, выполните калибровку: разрядите батарею до 10%, затем зарядите до 100% без перерывов. Повторите процесс 2–3 раза. Это синхронизирует показания контроллера с реальным состоянием ячеек. Не калибруйте батарею чаще одного раза в месяц – частые глубокие разряды сокращают срок службы.

В дождливую погоду или при высокой влажности проверяйте герметичность разъема зарядки. Попадание воды может вызвать короткое замыкание. После поездки под дождем протрите контакты сухой тканью и дайте им высохнуть в течение 30 минут перед подключением зарядного устройства. Храните самокат с зарядом 40–60% – это оптимальный диапазон для длительного хранения без потери емкости.

Настройка приложения для управления самокатом через Bluetooth

Для подключения iconbit Street C85 к смартфону потребуется официальное приложение Ninebot (версия не ниже 6.4.0) или Segway-Ninebot, доступное в Google Play и App Store. Убедитесь, что на устройстве установлена последняя версия ОС: Android 8.0+ или iOS 12.0+. Перед началом настройки отключите VPN и временно деактивируйте антивирус – они могут блокировать соединение.

Включите самокат, удерживая кнопку питания 3 секунды. На экране дисплея появится значок Bluetooth. Запустите приложение и зарегистрируйтесь или войдите в аккаунт. В главном меню выберите «Добавить устройство» → «Электросамокат». Приложение автоматически начнет поиск доступных устройств – в списке должен отобразиться iconbit Street C85 с MAC-адресом, указанным на наклейке под декой.

При первом подключении потребуется ввести PIN-код: по умолчанию это 000000 или 123456. Если код не подходит, сбросьте настройки самоката, удерживая кнопку питания и кнопку режима 10 секунд до звукового сигнала. После успешного сопряжения приложение запросит разрешения на доступ к геолокации и уведомлениям – подтвердите их, иначе функции трекинга и оповещений работать не будут.

Основные настройки, доступные в приложении:

• Режимы езды: Eco (ограничение скорости 15 км/ч, максимальная дальность), Drive (20 км/ч), Sport (25 км/ч). Для новичков рекомендуется начинать с Eco.
• Круиз-контроль: активируется двойным нажатием кнопки питания. Отключается автоматически при торможении или нажатии газа.
• Энергосбережение: снижает яркость дисплея и отключает подсветку через 30 секунд бездействия.
• Обновление прошивки: проверяйте наличие обновлений раз в месяц. Процесс занимает 5–10 минут, во время которого самокат нельзя выключать.

Для стабильной работы Bluetooth-соединения держите смартфон на расстоянии не более 5 метров от самоката. Избегайте помех: не подключайтесь вблизи работающих микроволновок, роутеров Wi-Fi (2.4 ГГц) и других Bluetooth-устройств. Если связь обрывается, перезагрузите самокат и смартфон, затем повторите сопряжение.

В приложении доступна статистика поездок: пройденное расстояние, средняя скорость, время в пути и уровень заряда батареи. Для точного отображения данных включите GPS на смартфоне перед стартом. История поездок хранится 30 дней – экспортируйте важные маршруты вручную через кнопку «Поделиться».

При проблемах с подключением выполните следующие действия:

1. Удалите самокат из списка сопряженных устройств в настройках Bluetooth смартфона.
2. Очистите кэш приложения: Настройки → Приложения → Ninebot → Хранилище → Очистить кэш.
3. Переустановите приложение.
4. Проверьте уровень заряда самоката – при батарее ниже 10% Bluetooth может работать нестабильно.

Для расширенной диагностики используйте раздел «Самодиагностика» в приложении. Он проверяет состояние мотора, контроллера, тормозной системы и батареи. Коды ошибок расшифровываются в руководстве пользователя: например, E07 указывает на неисправность тормозного датчика, E11 – на перегрев контроллера. При обнаружении ошибок обратитесь в сервисный центр.
