Ручка переключения автоматической коробки передач на Ситроен С4 (модели 2004–2010 годов с АКПП AL4) – элемент, подверженный износу. Чаще всего проблемы возникают из-за растрескивания пластика, истирания декоративной накладки или поломки фиксаторов. В отличие от механических коробок, где ручка крепится на штоке, в AL4 она удерживается защелками и скрытым винтом под декоративной панелью. Для демонтажа потребуются: плоская отвертка с тонким жалом, торцевой ключ на 8 мм и пластиковый съемник (или старая кредитная карта).
Перед началом работ отключите минусовую клемму аккумулятора – это исключит случайное срабатывание подушек безопасности, если задеть проводку под консолью. На моделях с 2008 года ручка может иметь дополнительный электрический разъем для подсветки или кнопки режимов (например, «Sport»). В этом случае потребуется аккуратно отсоединить коннектор, предварительно сжав фиксаторы. Если разъем не поддается, не тяните за провода – сначала проверьте наличие скрытых защелок.
Основная сложность при снятии ручки – доступ к крепежному винту. Он расположен под декоративной накладкой, которая держится на пластиковых защелках. Чрезмерное усилие при поддевании может сломать фиксаторы, поэтому используйте только пластиковые инструменты. На С4 с кожаным салоном накладка часто приклеена двухсторонним скотчем – в этом случае прогрейте ее феном до 40–50°C, чтобы снизить адгезию. После демонтажа проверьте состояние металлической направляющей втулки: если она изношена, замените ее вместе с ручкой (артикул оригинальной детали – 9671167880).
При установке новой ручки обратите внимание на положение фиксатора блокировки селектора. На AL4 он должен совпадать с пазом на штоке коробки – иначе переключение передач будет невозможно. После сборки проверьте работу всех режимов (P, R, N, D) и убедитесь, что ручка не болтается. Если после установки слышен скрип или люфт, подтяните крепежный винт с моментом 2–3 Н·м. Для моделей с электронным селектором (после 2010 года) дополнительно потребуется инициализация системы через диагностический сканер.
Необходимые инструменты и подготовка рабочего места
Для демонтажа ручки АКПП на Citroën C4 потребуется ограниченный набор инструментов, но каждый из них должен быть качественным и подходящим по размеру. Основной комплект включает:
- Торцевой ключ на 10 мм с удлинителем (длина 10–15 см) – для откручивания болтов крепления центрального тоннеля.
- Плоская отвёртка с тонким жалом (ширина 3–4 мм) – для поддевания пластиковых фиксаторов и снятия декоративных накладок.
- Крестовая отвёртка PH2 – для работы с саморезами, удерживающими кожух рычага.
- Пластиковый монтажный клин (или аналогичный инструмент из мягкого материала) – предотвращает повреждение пластиковых элементов салона.
- Магнитный поддон или лоток для мелких деталей – болты и фиксаторы легко теряются в процессе разборки.
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит случайное срабатывание подушек безопасности или короткое замыкание при работе с электрическими разъёмами (например, если потребуется отсоединить датчик положения селектора). На моделях с 2010 года и новее разъём датчика часто скрыт под кожухом – его расположение уточните по схеме в сервисной документации.
Рабочее место должно быть чистым и хорошо освещённым. Используйте переносную лампу с регулируемым углом наклона или налобный фонарь – стандартное освещение салона не обеспечивает достаточной видимости в зоне центрального тоннеля. Подготовьте ровную поверхность для укладки снятых деталей: подойдёт стол или чистый лист фанеры на полу. Избегайте работы на неровной или грязной площадке – это увеличивает риск потери мелких элементов.
Снимите переднее пассажирское сиденье, чтобы получить доступ к нижней части центрального тоннеля. Для этого потребуется торцевой ключ на 13 мм (или 14 мм, в зависимости от года выпуска) и головка с трещоткой. Сиденье крепится четырьмя болтами – два спереди и два сзади. Отсоедините электрический разъём подогрева сиденья (если есть) и аккуратно выньте его из салона, чтобы не повредить проводку.
Проверьте наличие съёмника для пластиковых клипс – на Citroën C4 используется несколько типов фиксаторов, и попытка вытащить их отвёрткой часто приводит к поломке. Альтернативой может служить специальный инструмент с крючком или самодельный аналог из стальной проволоки диаметром 1,5–2 мм. Запаситесь запасными клипсами (артикул 9676591880 для большинства моделей) – они одноразовые и ломаются при демонтаже.
Подготовьте техническую документацию: распечатайте или загрузите на планшет схему разборки центрального тоннеля для вашей модификации C4. Особое внимание уделите расположению скрытых защёлок и электрических разъёмов – на автомобилях с 2015 года производитель изменил конструкцию крепления кожуха, добавив дополнительный фиксатор под пепельницей. Без схемы легко пропустить этот элемент, что приведёт к повреждению пластика.
Обеспечьте вентиляцию салона: при снятии ручки АКПП может потребоваться демонтаж части шумоизоляции, которая часто пропитана техническими жидкостями. Работайте в перчатках из нитрила – масло и консистентная смазка с деталей трансмиссии въедаются в кожу и сложно отмываются. Держите под рукой ветошь и обезжириватель (например, уайт-спирит) для очистки поверхностей перед обратной сборкой.
Демонтаж декоративной накладки вокруг ручки АКПП
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. Накладка крепится на пластиковых защёлках и одном винте под декоративной заглушкой. Для доступа к винту потребуется снять резиновый чехол ручки АКПП – потяните его вверх, начиная с задней части, где он фиксируется слабее всего.
Заглушка винта расположена спереди накладки и скрыта под пластиковой крышкой. Подденьте её плоской отвёрткой с тонким жалом, вставив инструмент в щель между накладкой и заглушкой. Действуйте аккуратно: пластик хрупкий, особенно при низких температурах. После снятия заглушки отверните винт Torx T20 – он удерживает накладку в центральной части.
Основные точки крепления накладки – четыре пластиковые защёлки по периметру. Две из них находятся по бокам (на уровне кнопки блокировки селектора), одна – сзади (рядом с подстаканником), и последняя – спереди, ближе к панели приборов. Для отсоединения используйте специальную пластиковую лопатку или тонкую отвёртку, обёрнутую изолентой, чтобы не поцарапать поверхность.
| Расположение защёлки | Способ доступа | Усилие при демонтаже |
|---|---|---|
| Боковые (слева/справа) | Подденьте лопаткой снизу, на уровне кнопки блокировки | Среднее – требуется уверенный нажим |
| Задняя | Вставьте инструмент в щель между накладкой и подстаканником | Минимальное – защёлка слабая |
| Передняя | Оттяните накладку на себя, одновременно нажимая на защёлку | Высокое – фиксация жёсткая |
После отсоединения всех защёлок потяните накладку вверх и на себя, одновременно отключая разъём подсветки (если он есть). На некоторых моделях Ситроен С4 (особенно до 2015 года) разъём может быть зафиксирован пластиковым язычком – нажмите на него пальцем, прежде чем тянуть. Если накладка не поддаётся, проверьте, не осталось ли незамеченных защёлок или винтов.
При обратной установке сначала подключите разъём подсветки, затем заведите накладку под переднюю кромку панели приборов и защёлкните в обратном порядке: задняя → боковые → передняя. Убедитесь, что все фиксаторы вошли в пазы без перекосов – иначе накладка будет дребезжать на неровностях. Винт Torx T20 затягивайте с моментом 1,5–2 Н·м, чтобы не сорвать резьбу в пластике.
Отсоединение электрических разъемов и троса селектора
Перед началом работ отключите аккумулятор, сняв клемму «минус». На Ситроен С4 электрические разъемы селектора АКПП расположены под центральной консолью, за декоративной накладкой. Первый разъем – 4-контактный, отвечает за сигналы положения селектора и подсветку. Второй – 2-контактный, связан с датчиком режимов трансмиссии. Нажмите на фиксаторы пальцами или отверткой с плоским жалом, одновременно потянув разъемы на себя. Избегайте резких движений, чтобы не повредить пластиковые защелки.
Трос селектора крепится к рычагу коробки передач через металлический наконечник с пружинной защелкой. Для его отсоединения сдвиньте защитный резиновый чехол вниз по тросу, обнажив место крепления. Нажмите на фиксатор наконечника тонкой отверткой или плоскогубцами, одновременно потянув трос в сторону салона. Если наконечник не поддается, обработайте его проникающей смазкой (например, WD-40) и подождите 5–10 минут. Не прилагайте чрезмерных усилий – риск сломать защелку высок.
После отсоединения троса проверьте его состояние. На Ситроен С4 часто встречается износ оболочки в месте перегиба у рычага селектора. Если обнаружены трещины или разрывы, замените трос целиком – артикул оригинальной детали 9805532680. Осмотрите также наконечник на предмет коррозии: окисление может привести к заеданию механизма. При необходимости очистите контактные поверхности мелкозернистой наждачной бумагой и нанесите тонкий слой консистентной смазки.
Электрические разъемы после отсоединения временно закрепите изолентой или пластиковыми стяжками к соседним проводам, чтобы избежать случайного повреждения изоляции. Особое внимание уделите 4-контактному разъему – его провода часто перетираются о кромки металлического каркаса консоли. Если замечены повреждения, восстановите изоляцию термоусадочной трубкой или замените проводку. Не допускайте попадания влаги в разъемы: это может вызвать ложные сигналы в блоке управления АКПП.
Перед обратной сборкой убедитесь, что трос селектора свободно перемещается в оболочке без заеданий. Проверьте работу фиксаторов разъемов: они должны четко защелкиваться с характерным щелчком. Если при установке ручки возникнут сложности с регулировкой положения селектора, обратитесь к сервисной документации – на Ситроен С4 требуется точное совмещение меток на рычаге и корпусе коробки передач.

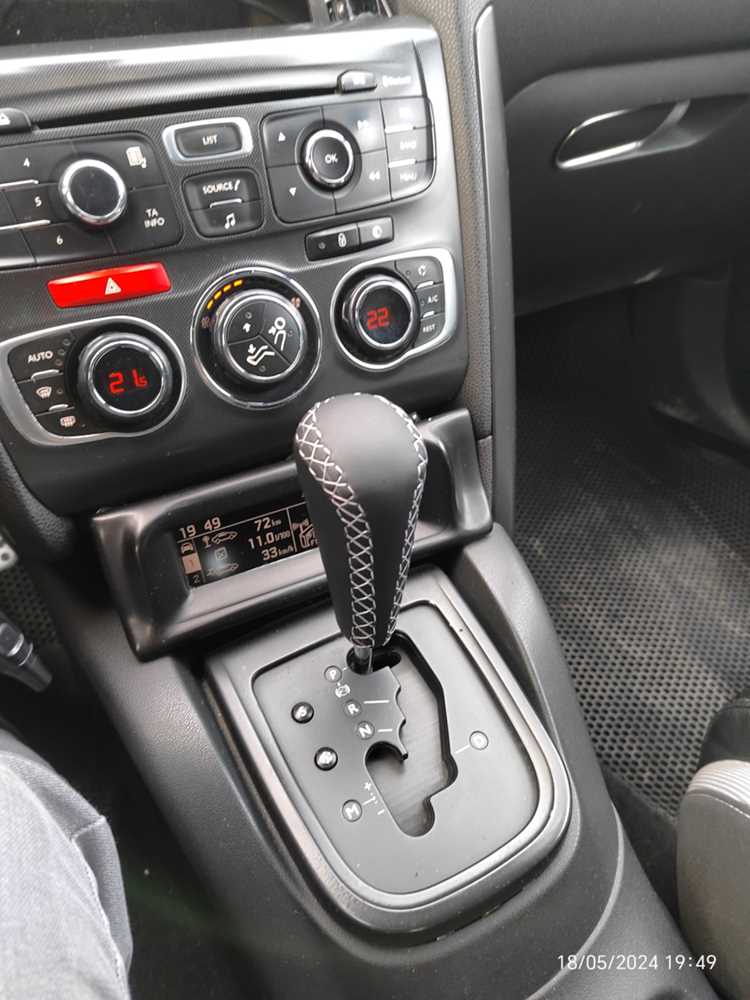

Снятие фиксирующих элементов ручки с механизма переключения
На Ситроен С4 ручка АКПП удерживается на механизме переключения двумя основными фиксирующими элементами: пластиковым фиксатором в нижней части и металлическим стопорным кольцом под декоративной накладкой. Перед началом работ отсоедините клемму аккумулятора, чтобы исключить случайное срабатывание подушек безопасности – на некоторых моделях проводка проходит в зоне рычага.
Снимите декоративную накладку ручки, поддев её плоской отвёрткой с двух сторон. Накладка крепится на защёлках, расположенных в четырёх точках: спереди, сзади и по бокам. Избегайте чрезмерного усилия – пластик хрупкий, особенно при низких температурах. После снятия накладки откроется доступ к металлическому стопорному кольцу диаметром 22 мм.
Стопорное кольцо фиксируется в канавке штока механизма переключения. Для его снятия используйте специальные щипцы для стопорных колец или тонкогубцы с загнутыми концами. Вставьте инструмент в отверстия кольца и сожмите его, уменьшая диаметр. Аккуратно снимите кольцо, удерживая его инструментом, чтобы не уронить в салон – поиск мелких деталей под панелью занимает много времени.
Под стопорным кольцом находится пластиковый фиксатор, который блокирует ручку от случайного снятия. Он имеет форму полукольца с двумя выступами, входящими в пазы штока. Чтобы его извлечь, поверните фиксатор против часовой стрелки на 45 градусов до совмещения выступов с широкими участками пазов. После этого он снимется без сопротивления.
Если фиксатор не поворачивается, нанесите на шток проникающую смазку (например, WD-40) и подождите 5–10 минут. Избегайте применения силы – пластик может треснуть, и деталь придётся заменять. В случае поломки фиксатора артикул оригинальной запчасти – 9806548080, аналог можно подобрать по размеру (внешний диаметр 20 мм, толщина 3 мм).
После снятия фиксирующих элементов ручка останется на штоке, но будет свободно перемещаться вверх. Перед её окончательным демонтажем отсоедините электрический разъём подсветки (если есть) и тросик блокировки ключа зажигания. Разъём фиксируется защёлкой, которую нужно нажать пальцем, а тросик снимается с крючка на механизме лёгким нажатием вниз.
При обратной установке сначала закрепите пластиковый фиксатор, совместив его выступы с пазами штока и повернув по часовой стрелке до щелчка. Затем установите стопорное кольцо, убедившись, что оно полностью село в канавку. Проверьте фиксацию ручки, потянув её вверх – она не должна сниматься без предварительного поворота фиксатора.
Если после сборки ручка болтается или не фиксируется в положениях, проверьте состояние пластикового фиксатора на износ. На моделях с пробегом свыше 100 000 км часто встречается деформация выступов, что требует замены детали. Также осмотрите шток механизма на наличие задиров – они могут мешать нормальной работе фиксатора.
Извлечение ручки АКПП и проверка состояния деталей
Перед началом демонтажа отключите аккумулятор, чтобы исключить случайное срабатывание электроники. На Ситроен С4 ручка АКПП крепится к селектору через пластиковый кожух, зафиксированный защелками. Подденьте нижнюю часть кожуха тонкой отверткой с плоским жалом, начиная с задней стороны – там защелки менее хрупкие. Работайте аккуратно: чрезмерное усилие приведет к поломке пластиковых фиксаторов.
После снятия кожуха отсоедините разъем подсветки (если предусмотрена) и тросик блокировки селектора. Тросик закреплен металлическим фиксатором – сожмите его пальцами и потяните вверх. Если тросик не поддается, проверьте наличие дополнительного стопорного кольца под ручкой: на некоторых модификациях С4 оно удерживает механизм на месте.
Ручка АКПП снимается движением вверх с одновременным покачиванием из стороны в сторону. Если деталь не поддается, осмотрите основание на предмет скрытых винтов под декоративными заглушками. На моделях 2010–2015 годов часто встречается крепление на двух болтах Torx T20, расположенных под резиновым уплотнителем. Используйте магнитную отвертку, чтобы не потерять мелкие элементы.
После извлечения ручки осмотрите шток селектора на наличие износа. На металлической поверхности не должно быть задиров, глубоких царапин или следов коррозии. Проверьте состояние пластиковых направляющих втулок – они часто трескаются при длительной эксплуатации, что приводит к люфту ручки. Замените втулки, если зазор превышает 1 мм.
Оцените состояние пружинного механизма внутри ручки. Надавите на кнопку блокировки и убедитесь, что она возвращается в исходное положение без заеданий. Если пружина ослабла или деформирована, ручка будет фиксироваться нечетко, что затруднит переключение передач. Артикул оригинальной пружины для С4 – 9806464780, аналог можно подобрать по каталогам Febi или SWAG.
Проверьте контакты разъема подсветки на окисление. При наличии зеленого налета очистите их спиртом и мелкозернистой наждачной бумагой (1000 грит). Если подсветка не работает, прозвоните цепь мультиметром: сопротивление должно быть в пределах 12–15 Ом. При обрыве замените светодиодный модуль целиком – отдельные элементы не поставляются.
Перед обратной установкой смажьте шток селектора и направляющие втулки силиконовой смазкой. Избегайте использования литола или графитовых составов – они притягивают пыль и ускоряют износ пластика. Затягивайте крепежные болты с моментом 3–4 Н·м, чтобы не сорвать резьбу в алюминиевом корпусе селектора.
