Качественный прием радиосигнала зависит не только от характеристик антенны, но и от правильности ее подключения к приемнику. Стандартное антенное гнездо типа IEC 60169-2 (коаксиальное, 75 Ом) встречается в большинстве современных радиоприемников, но его монтаж требует точности. Ошибки при соединении могут привести к потерям сигнала до 30%, появлению помех или даже повреждению входных цепей устройства.
Для подключения потребуются инструменты: паяльник мощностью 25–40 Вт, припой ПОС-61, канифоль, кусачки, нож для зачистки проводов и мультиметр для проверки сопротивления. Если антенный кабель уже имеет разъем, убедитесь, что его волновое сопротивление совпадает с входом приемника (75 Ом для бытовых устройств, 50 Ом для профессиональных). При несовпадении используйте согласующий трансформатор с коэффициентом 1:1,5.
Основные этапы: зачистка кабеля на 10–12 мм от внешней изоляции, разделение оплетки и центральной жилы, пайка к контактам гнезда с минимальным нагревом (не более 3 секунд на точку). Оплетку припаивайте к заземляющему лепестку, центральную жилу – к центральному контакту. После пайки проверьте изоляцию между жилами мультиметром: сопротивление должно стремиться к бесконечности. Если приемник имеет вход F-типа, используйте переходник IEC-F или замените гнездо целиком.
При работе с экранированными кабелями избегайте перекручивания оплетки – это увеличивает паразитную емкость и ухудшает частотные характеристики. Для кабелей длиной более 5 метров применяйте усилитель сигнала с коэффициентом усиления 10–15 дБ, подключая его непосредственно у антенны. После монтажа проверьте качество приема на нескольких частотах, особенно в диапазонах FM (87,5–108 МГц) и ДВ/СВ (150–1600 кГц).
Выбор подходящего кабеля и разъемов для антенны
Для подключения антенны к радиоприемнику критически важен коаксиальный кабель с волновым сопротивлением 50 или 75 Ом. 50-омные кабели (например, RG-58, LMR-400) применяются в профессиональных системах, где требуется минимальное затухание сигнала на частотах выше 100 МГц. Для бытовых FM-приемников (88–108 МГц) оптимален 75-омный кабель типа RG-6 или RG-59 – он дешевле, доступнее и обеспечивает приемлемое качество на коротких дистанциях до 15 метров.
Затухание сигнала зависит от диаметра кабеля и материала диэлектрика. RG-6 с медным центральным проводником и вспененным полиэтиленом теряет около 12 дБ на 100 метров на частоте 100 МГц, тогда как RG-59 – до 18 дБ. Для длинных линий (свыше 20 метров) используйте кабели с двойным экранированием (например, RG-6 Quad Shield) или низкопотерные варианты типа Belden 1694A, где затухание не превышает 8 дБ на 100 метров.
Разъемы выбирайте под тип кабеля и условия эксплуатации. Для RG-6 подойдут F-коннекторы – они дешевы, просты в установке и выдерживают до 1 ГГц. Если требуется высокая надежность (например, при наружной установке), используйте резьбовые BNC-разъемы с золотым покрытием контактов. Для профессиональных систем на базе RG-58 или LMR-400 предпочтительны SMA или N-коннекторы – они обеспечивают герметичность и стабильное соединение при вибрациях.
Избегайте дешевых разъемов с тонким слоем никеля – они окисляются за 1–2 года, увеличивая сопротивление контакта. Для уличных антенн применяйте разъемы с резиновыми уплотнителями (IP67) или силиконовой изоляцией. При монтаже на крыше проверяйте кабель на изломы: даже микротрещины в оболочке приводят к проникновению влаги и росту шумов на 3–5 дБ.
При работе с высокочастотными сигналами (например, DAB+ или цифровое ТВ) критично соблюдать минимальную длину кабеля. Каждый дополнительный метр RG-6 на частоте 800 МГц добавляет 0,5 дБ потерь. Если расстояние превышает 30 метров, рассмотрите использование усилителя сигнала с питанием по кабелю (например, LNA с коэффициентом шума 0,5 дБ) или переход на оптоволокно для исключения электромагнитных наводок.
Для временных подключений (например, портативных приемников) подойдут гибкие кабели типа RG-174, но их затухание достигает 30 дБ на 100 метров. В таких случаях используйте разъемы MCX или MMCX – они компактны и выдерживают многократные подключения без деградации контакта. При пайке разъемов к кабелю следите за температурой: перегрев диэлектрика выше 200°C приводит к его деформации и росту КСВ.
Подготовка инструментов и проверка работоспособности радиоприемника
Перед началом работ убедитесь в наличии необходимых инструментов и расходных материалов. Для подключения антенного гнезда потребуются:
- Отвёртка с изолированной ручкой (крестовая или плоская, в зависимости от типа винтов на корпусе приёмника)
- Паяльник мощностью 25–40 Вт с тонким жалом и припой (например, ПОС-61)
- Кусачки или бокорезы для зачистки проводов
- Мультиметр (для проверки сопротивления и напряжения)
- Антенный кабель с разъёмом типа F или IEC (в зависимости от модели приёмника)
- Термоусадочная трубка или изолента для изоляции соединений
Если радиоприёмник старый или не использовался длительное время, очистите контакты антенного входа от окислов с помощью спирта и безворсовой салфетки. Проверьте целостность кабеля антенны – повреждения оплётки или центральной жилы могут ухудшить приём сигнала.
Проверка работоспособности радиоприёмника начинается с визуального осмотра. Убедитесь, что:
- Шнур питания не имеет перегибов или оголённых участков, а вилка надёжно фиксируется в розетке.
- Переключатель диапазонов (AM/FM/SW) перемещается без заеданий, а ручка настройки вращается плавно.
- Динамик не издаёт посторонних шумов (треска, шипения) при включении – это может указывать на неисправность усилителя или блока питания.
Подключите приёмник к сети и настройтесь на любую радиостанцию с сильным сигналом. Если звук отсутствует или искажён, измерьте мультиметром напряжение на выходе блока питания (должно соответствовать номиналу, указанному на корпусе). При отклонениях более 10% замените блок питания или проверьте целостность внутренних цепей.
Для проверки антенного входа подключите к нему временный кабель с заведомо исправной антенной (например, комнатной). Если приём улучшится, проблема в штатной антенне или её подключении. При отсутствии изменений прозвоните мультиметром входные цепи приёмника: сопротивление между центральным контактом гнезда и массой должно быть в пределах 50–75 Ом для FM-диапазона и 300 Ом для AM. Значения за пределами этих норм указывают на неисправность входного контура или фильтра.
Разборка корпуса радиоприемника для доступа к антенному входу
Отключите радиоприемник от сети и извлеките батареи, если они предусмотрены. Осмотрите корпус на наличие винтов: чаще всего они скрыты под резиновыми ножками, декоративными заглушками или наклейками. Используйте отвертку с подходящим шлицем (крестовая PH1/PH2 или плоская 2–3 мм) – чрезмерное усилие может сорвать резьбу. В моделях с защелками (например, Sony ICF-SW7600GR) аккуратно подденьте пластиковые фиксаторы по периметру тонкой пластиковой лопаткой, начиная с угла, где зазор минимален. Избегайте металлических инструментов – они царапают корпус и могут повредить электронные компоненты.
После снятия задней крышки отсоедините шлейфы дисплея или динамика, если они мешают доступу к антенному входу. Запомните расположение разъемов: на плате антенный вход обычно маркирован как ANT, FM/AM IN или 75 Ом. В старых моделях (например, Grundig Satellit 800) вход может быть выполнен в виде винтовой клеммы – ослабьте ее отверткой на 1–1,5 оборота. Не касайтесь пальцами элементов на плате: статическое электричество способно вывести из строя микросхемы. Если корпус не поддается, проверьте наличие скрытых винтов под батарейным отсеком или в отсеке для кассет.
Подключение антенного кабеля к гнезду с соблюдением полярности
Антенный кабель типа RG-6 или аналогичный имеет два основных проводника: центральную жилу и оплётку (экран). Полярность подключения критична для корректной работы радиоприёмника – перепутанные контакты приведут к ослаблению сигнала или его полному отсутствию. Перед началом работ убедитесь, что кабель не имеет повреждений изоляции, а экран не замкнут на центральную жилу. Для проверки используйте мультиметр в режиме прозвонки: сопротивление между жилой и экраном должно стремиться к бесконечности.
В большинстве радиоприёмников антенное гнездо выполнено в формате F-коннектора или BNC. Для F-коннектора центральная жила кабеля должна выступать на 2–3 мм за край обжимной гайки, а оплётка – равномерно распределяться по корпусу разъёма. При подключении к BNC-разъёму используйте соответствующий переходник или обжимной наконечник. В таблице ниже приведены типичные параметры кабелей и рекомендуемые моменты затяжки коннекторов:
| Тип кабеля | Диаметр жилы (мм) | Момент затяжки (Н·м) | Макс. частота (МГц) |
|---|---|---|---|
| RG-6 | 1.02 | 0.5–0.7 | 2150 |
| RG-59 | 0.81 | 0.3–0.5 | 1000 |
| RG-11 | 1.63 | 0.8–1.0 | 3000 |
При обжиме F-коннектора используйте специализированный инструмент – кримпер с матрицей для коаксиальных кабелей. Снимите внешнюю изоляцию на 15 мм, не повреждая экран, затем отогните оплётку назад и удалите 8–10 мм внутренней изоляции. Центральная жила должна быть зачищена на 2–3 мм. Наденьте коннектор так, чтобы оплётка равномерно распределилась по металлическому корпусу, а жила прошла через центральный контакт. Обожмите коннектор с усилием, указанным в таблице.
После подключения проверьте качество соединения тестером КСВ (коэффициента стоячей волны). Идеальное значение – 1.0–1.5, при превышении 2.0 сигнал считается неудовлетворительным. Если тестера нет, оцените качество приёма на нескольких частотах: шумы, пропадание сигнала или искажения указывают на ошибку в полярности или плохой контакт. В случае нестабильной работы повторно зачистите кабель и переобожмите коннектор, строго соблюдая последовательность действий.
Для долговременной эксплуатации зафиксируйте кабель у входа в гнездо пластиковым хомутом или изолентой, исключив механическую нагрузку на коннектор. Избегайте резких изгибов кабеля (радиус менее 5 диаметров кабеля) – это приводит к потерям сигнала. При использовании удлинителей или разветвителей выбирайте модели с волновым сопротивлением 75 Ом, иначе возникнет рассогласование импеданса, ухудшающее приём.
Фиксация соединения и сборка радиоприемника после подключения
После подключения антенного кабеля к гнезду радиоприемника закрепите соединение термоусадочной трубкой диаметром 4–6 мм или изолентой ПВХ с шириной не менее 19 мм. Трубку нагревайте строительным феном при температуре 120–150°C до плотного обжатия кабеля и разъема. Изолента наносится внахлест с перекрытием 50% витков, исключая попадание влаги и окисление контактов. Для кабелей RG-6 или RG-59 используйте F-коннекторы с обжимным инструментом, проверяя прочность фиксации усилием 5–7 кг.
Перед сборкой корпуса радиоприемника убедитесь в отсутствии замыканий между центральной жилой и экраном кабеля мультиметром в режиме прозвонки (сопротивление должно стремиться к бесконечности). Закрепите кабель внутри корпуса пластиковым хомутом или силиконовым фиксатором, избегая натяжения и перегибов с радиусом менее 5 см. Для моделей с металлическим шасси заземлите экран кабеля на корпус через винт M3 с шайбой Гровера, предварительно зачистив контактную площадку до блеска.
При сборке пластиковых корпусов используйте оригинальные винты или саморезы с потайной головкой длиной 6–8 мм, закручивая их с моментом 0,3–0,5 Н·м. Избегайте перетяжки – трещины в пластике появляются при усилии свыше 0,7 Н·м. Для герметичных моделей (например, автомобильных приемников) нанесите тонкий слой силиконового герметика на стыки корпуса, удаляя излишки спиртовой салфеткой до полимеризации. Проверьте подвижность регуляторов громкости и настройки – заедание указывает на смещение внутренних элементов.
После сборки подайте питание и протестируйте прием на частотах 88–108 МГц (FM) и 530–1700 кГц (AM), используя генератор сигналов или эталонную антенну. Уровень шума не должен превышать -60 дБм при отсутствии сигнала. Если наблюдаются помехи, проверьте экранирование кабеля – поврежденный экран замените или дополнительно обмотайте фольгой с заземлением. Для стационарных приемников зафиксируйте кабель на стене клипсами с шагом 30–40 см, избегая провисаний и контакта с силовыми проводами.

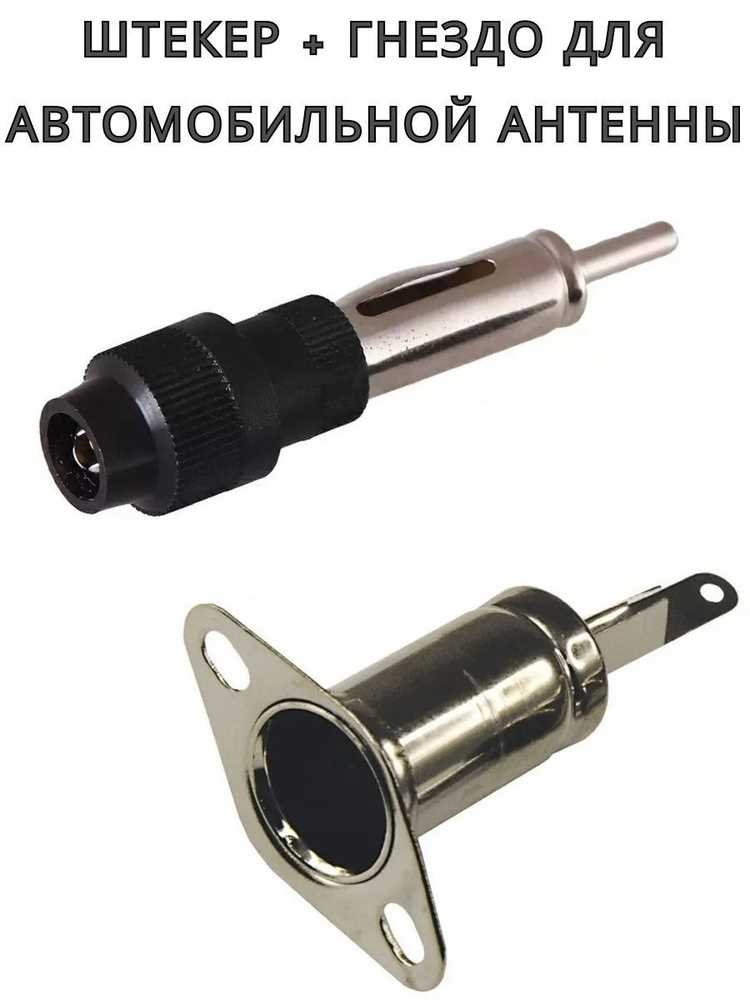

В моделях с внешними антеннами (например, штыревыми) установите согласующее устройство между гнездом и антенной, если КСВ превышает 2:1. Для автомобильных приемников используйте антенный адаптер ISO 10487, проверяя совместимость по току (максимум 200 мА). После финальной проверки зафиксируйте заднюю крышку корпуса и нанесите маркировку даты подключения на кабель – это упростит диагностику при последующем обслуживании.
Тестирование сигнала и настройка радиоприемника на частоты
После подключения антенны к гнезду проверьте качество сигнала на известных частотах. Начните с диапазона FM (87,5–108 МГц) – большинство вещательных станций работают здесь. Включите приемник, установите минимальную громкость и медленно вращайте ручку настройки, фиксируя появление сигнала. Если звук сопровождается шумами или пропадает, измените положение антенны: разверните её на 90 градусов или поднимите выше. Для комнатных антенн оптимальная высота – 1,5–2 метра от пола.
Используйте функцию автоматического поиска станций (Auto Scan), если она предусмотрена в вашем приемнике. Процесс занимает 30–60 секунд и сохраняет найденные частоты в память. При ручной настройке ориентируйтесь на местные радиостанции: например, в Москве это «Радио России» на 91,2 МГц или «Европа Плюс» на 106,2 МГц. Запишите частоты с устойчивым сигналом – это поможет быстро вернуться к ним позже.
- При слабом сигнале попробуйте подключить внешнюю антенну с усилителем. Коэффициент усиления 10–15 дБ компенсирует потери в кабеле длиной до 10 метров.
- Избегайте источников помех: Wi-Fi-роутеры, микроволновые печи и LED-лампы создают шум в диапазоне 2,4 ГГц, но их гармоники могут влиять и на FM.
- Для цифрового радио (DAB/DAB+) убедитесь, что приемник поддерживает стандарт вашего региона. В России используется DAB+ на частотах 174–230 МГц.
Настройте чувствительность приемника, если это возможно. В меню устройства найдите параметр «Sensitivity» или «RF Gain» и установите значение «High» для слабого сигнала или «Low» в условиях сильных помех. Некоторые модели позволяют регулировать полосу пропускания: узкая (5 кГц) улучшает селективность, широкая (15 кГц) – качество звука. Экспериментируйте с настройками, сравнивая звучание на разных станциях.
Для проверки сигнала в диапазоне AM (530–1700 кГц) используйте ночное время – в темное время суток дальность распространения средних волн увеличивается. Начните с частот 549 кГц («Радио России»), 873 кГц («Маяк») или 153 кГц (длинные волны, если приемник поддерживает). Антенну для AM лучше размещать горизонтально и подальше от металлических предметов. Если сигнал искажается, уменьшите громкость – перегрузка входных цепей приводит к нелинейным искажениям.
Зафиксируйте результаты тестирования: составьте таблицу с частотами, уровнем сигнала (в дБμV, если приемник отображает) и качеством звука (например, «чистый», «с шумами», «пропадает»). Это поможет выявить закономерности: например, если сигнал ухудшается в определенное время суток, причиной могут быть атмосферные помехи. Для точной диагностики используйте SDR-приемник (например, RTL-SDR) и программу SDR# – она визуализирует спектр и позволяет анализировать помехи.
