Панель приборов Chevrolet Cruze (модели 2009–2016 годов) крепится на пяти пластиковых фиксаторах и двух винтах под декоративной накладкой. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при отсоединении разъемов. Инструменты: крестовая отвертка PH2, пластиковая лопатка для снятия облицовки, плоскогубцы с тонкими губками.
Первый шаг – демонтаж верхней накладки рулевой колонки. Она удерживается двумя скрытыми защелками: одна под рулем (на 10 часов), вторая – у основания панели (на 2 часа). Подденьте накладку лопаткой, начиная с левого края, и аккуратно отщелкните фиксаторы. Не тяните резко – пластик хрупкий, особенно в мороз.

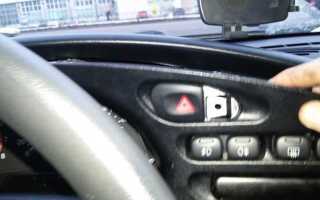

Далее снимите декоративную рамку панели приборов. Она крепится на четырех защелках (две сверху, две снизу) и двух винтах под заглушками. Заглушки расположены по бокам: левая – рядом с кнопкой аварийной сигнализации, правая – у регулятора яркости подсветки. Открутите винты, затем подденьте рамку снизу и потяните на себя.
После снятия рамки отсоедините разъемы. Их три: основной (24-контактный, серого цвета), разъем подсветки (маленький, белый) и контакт спидометра (если установлен дополнительный датчик). Нажмите на фиксаторы разъемов пальцами – инструменты здесь не нужны, риск повредить контакты высок. Панель удерживается на пяти защелках: две сверху, три снизу. Надавите на верхние фиксаторы, одновременно потянув панель на себя.
При обратной установке проверьте плотность посадки разъемов. Если панель не загорается после сборки, 90% случаев – неправильно подключенный основной разъем. Не прилагайте силу при защелкивании фиксаторов – если панель не встает на место, ищите перекос или посторонний предмет в посадочном гнезде.
Какие инструменты понадобятся для демонтажа панели приборов
Для снятия панели приборов Chevrolet Cruze потребуется набор специализированных инструментов, адаптированных под конструкцию автомобиля. Основной акцент делается на пластиковых лопатках и отвёртках с нестандартными головками, так как большинство креплений скрыты за декоративными элементами и выполнены из хрупкого пластика. Использование металлических инструментов без защитных накладок приведёт к сколам и царапинам на облицовке.
Обязательный минимум включает:
- Пластиковые монтажные лопатки (2–3 шт.) – для поддевания клипс и отделения панелей без повреждений;
- Отвёртка Torx T15 и T20 – для винтов крепления комбинации приборов и центральной консоли;
- Крестовая отвёртка PH2 – для снятия нижней облицовки рулевой колонки;
- Головка на 10 мм с удлинителем – для откручивания гаек крепления панели к кузову;
- Магнитный держатель или пинцет – для извлечения мелких винтов и клипс из труднодоступных мест.
Дополнительно пригодится налобный фонарь или переносная лампа с гибким штативом – освещение салона недостаточно для работы в узких полостях за панелью. Для отсоединения электрических разъёмов рекомендуется использовать специальный съёмник клемм или тонкие плоскогубцы с изолированными губками, чтобы избежать короткого замыкания. Если планируется замена ламп подсветки, подготовьте паяльник мощностью до 40 Вт и термоусадочные трубки для восстановления контактов.
В процессе демонтажа часто возникает необходимость временного фиксирования снятых элементов. Для этого подойдут мягкие ремни с крючками или малярный скотч – они предотвратят падение деталей и случайные повреждения проводки. Избегайте использования обычного скотча, так как он оставляет клейкий след на пластике. При работе с подушкой безопасности на рулевом колесе обязательно отключите аккумулятор и выждите не менее 10 минут перед началом манипуляций.
Перед началом работ проверьте наличие всех инструментов и расходных материалов. Отсутствие даже одного элемента, например, головки на 10 мм, может привести к вынужденной остановке процесса и поиску альтернативных решений, что увеличивает риск повреждения деталей. Храните инструменты в порядке на рабочем столе или магнитном держателе, чтобы минимизировать время поиска нужного приспособления.
Как правильно отсоединить аккумулятор перед началом работ
Перед демонтажем панели приборов Chevrolet Cruze отключите аккумулятор, чтобы исключить короткое замыкание и сброс настроек бортового компьютера. Используйте ключ на 10 мм для ослабления гайки на минусовой клемме – она всегда снимается первой. Это предотвращает случайное замыкание при контакте инструмента с кузовом.
Переходите к плюсовой клемме: ослабьте гайку тем же ключом, но действуйте осторожнее – случайное касание кузова или минусовой клеммы вызовет искрение. Сняв клемму, обмотайте ее изолентой или наденьте защитный колпачок, чтобы исключить контакт с другими элементами. На Cruze 2011–2016 годов плюсовая клемма часто имеет пластиковый кожух – не снимайте его без необходимости.
На моделях с системой Start-Stop (например, Cruze 1.4 Turbo) после отключения аккумулятора может потребоваться повторная инициализация блока управления. Подключите диагностический сканер через OBD-II порт и выполните процедуру «Адаптация аккумулятора» после завершения работ. Без этого возможны ошибки в работе стартера и генератора.
Если автомобиль оборудован охранной системой или магнитолой с кодом, заранее подготовьте PIN-код – после подключения аккумулятора его потребуется ввести. На Cruze 2017+ годов с системой MyLink сброс настроек может затронуть и мультимедийный интерфейс, поэтому сохраните резервную копию данных через USB-накопитель.
Снятие декоративных накладок и облицовки вокруг панели приборов
Начните с центральной консоли: подденьте плоской отвёрткой или пластиковой лопаткой нижний край накладки над магнитолой, потянув её на себя. Крепится она на защёлках – 4 штуки по периметру (две сверху, две снизу). Отсоедините разъём подсветки кнопки обогрева сидений, если он есть, предварительно сжав фиксаторы. Переходите к облицовке вокруг рулевой колонки: снимите кожух, открутив два винта Torx T20 под рулём и один под панелью приборов. Осторожно отщёлкните верхнюю часть, избегая повреждения проводки подушки безопасности.
Для демонтажа боковых накладок панели приборов Chevrolet Cruze используйте пластиковый съёмник – металлический инструмент может оставить царапины. Накладка со стороны водителя фиксируется тремя защёлками (две по краям, одна в центре) и одним винтом под заглушкой в нижней части. Пассажирская сторона держится аналогично, но без дополнительного крепежа. Перед снятием отключите разъём подушки безопасности пассажира, если автомобиль оборудован этой опцией, – он расположен за накладкой, ближе к бардачку.
Отключение электрических разъемов и проводов от панели
- Черный 28-контактный разъем: расположен слева, фиксатор сверху. Отсоединяйте последним – он питает процессор панели.
- Серый 12-контактный: справа, фиксатор сбоку. Проверьте наличие коррозии на контактах – при необходимости очистите спиртом.
- Коричневый 6-контактный: снизу панели, фиксатор снизу. Часто заедает – покачайте разъем из стороны в сторону при отсоединении.
- Белый 4-контактный: сверху, фиксатор сверху. Самый хрупкий – не прилагайте усилий больше 2 кг.
После отключения разъемов отсоедините антенну GPS (если есть) – тонкий коаксиальный кабель с металлическим наконечником, закрепленный на задней стороне панели. Провод датчика наружной температуры (одиночный, в изоляции) отсоединяйте, сжав фиксатор плоскогубцами. Заизолируйте все оголенные контакты малярным скотчем, чтобы избежать короткого замыкания при дальнейших работах. Если при подключении разъемов слышен щелчок – фиксатор сработал правильно.
Демонтаж крепежных винтов и фиксаторов панели приборов
Перед началом работы отсоедините клемму аккумулятора, чтобы исключить короткое замыкание при случайном касании проводки. На Chevrolet Cruze панель приборов удерживается комбинацией винтов и пластиковых фиксаторов, расположенных в строго определённых местах. Основные крепёжные точки сосредоточены под декоративными накладками и в нижней части торпедо.
Снимите верхнюю накладку панели приборов, поддев её пластиковым монтажным лезвием в зоне стыка с лобовым стеклом. Здесь расположены два винта Torx T20 – открутите их, удерживая панель рукой, чтобы избежать падения. Обратите внимание: один из винтов может быть скрыт под заглушкой, которую необходимо предварительно удалить тонкой отвёрткой.
Нижняя часть панели фиксируется тремя винтами под крестовую отвёртку PH2. Два из них находятся за бардачком, третий – под заглушкой в районе левого воздуховода. Для доступа к последнему снимите накладку центральной консоли, потянув её на себя с усилием 3–4 кг. Заглушка извлекается без инструментов, но требует аккуратности – пластик хрупкий при низких температурах.
Пластиковые фиксаторы панели приборов Chevrolet Cruze расположены по периметру и в местах стыков с центральной консолью. Всего их 8 штук: 4 сверху (по два с каждой стороны от приборного щитка), 2 снизу (за бардачком) и 2 по бокам (у дверных проёмов). Для демонтажа используйте специальные съёмники для клипс или тонкие плоские отвёртки, обёрнутые изолентой, чтобы не повредить облицовку.
| Тип крепежа | Расположение | Инструмент | Количество |
|---|---|---|---|
| Винт Torx T20 | Верхняя накладка панели | Отвёртка Torx T20 | 2 |
| Винт PH2 | Нижняя часть панели | Крестовая отвёртка PH2 | 3 |
| Пластиковый фиксатор | Периметр панели | Съёмник для клипс | 8 |
При демонтаже фиксаторов начинайте с верхних, постепенно переходя к нижним. Нажмите на центр фиксатора тонким инструментом, чтобы освободить защёлку, затем потяните панель на себя. Если фиксатор не поддаётся, прогрейте место стыка феном до 40–50°C – это снизит хрупкость пластика. Избегайте резких движений: чрезмерное усилие приведёт к поломке креплений.
После снятия всех винтов и фиксаторов панель приборов останется удерживаться только на электрических разъёмах. Не тяните её на себя – сначала отсоедините штекеры подсветки, датчиков и приборного щитка. Для этого нажмите на фиксаторы разъёмов пальцами или тонкой отвёрткой, затем аккуратно вытяните их. Особое внимание уделите разъёму OBD-II, расположенному снизу слева – он часто ломается при небрежном обращении.
Если панель не снимается после удаления всех креплений, проверьте скрытые точки фиксации. На некоторых моделях Chevrolet Cruze (особенно рестайлинговых) дополнительный винт может находиться за блоком управления климатом. Для доступа к нему снимите регуляторы температуры и скорости вентилятора, открутив два винта PH1 под декоративной рамкой.
Собранную панель устанавливайте в обратной последовательности. Сначала подключите все разъёмы, затем защёлкните фиксаторы, начиная с нижних. Винты закручивайте с моментом 1,5–2 Н·м, избегая перетяжки – это предотвратит растрескивание пластиковых втулок. Перед окончательной сборкой проверьте работу всех приборов и подсветки.
Извлечение панели приборов из посадочного места
Панель удерживается четырьмя винтами Torx T20: два сверху (под декоративной накладкой) и два снизу (закрыты пластиковыми заглушками). Открутите их против часовой стрелки, используя магнитную отвертку – винты легко теряются. После демонтажа винтов панель останется закрепленной на направляющих штифтах; не тяните её резко, чтобы не сломать пластиковые выступы.
- Сдвиньте панель на себя на 3–5 см, пока не почувствуете сопротивление – это защелки по бокам.
- Аккуратно покачайте панель влево-вправо, освобождая защелки из пазов.
- Если панель не поддается, проверьте наличие скрытых винтов под заглушками в нижней части.
При извлечении следите за проводкой: за панелью проходят жгуты к блоку управления климатом и аудиосистеме. Отсоедините их, нажав на фиксаторы, или временно закрепите провода изолентой, чтобы они не мешали. Если панель застревает, не применяйте силу – осмотрите посадочное место на наличие посторонних предметов или деформированных пластиковых элементов.
После освобождения панели извлеките её под углом 45 градусов, начиная с верхней части. Это предотвратит зацепление за рулевую колонку или рычаг переключения передач. Храните панель на мягкой поверхности, избегая контакта с металлическими деталями, чтобы не поцарапать стекло или пластик.
Перед обратной установкой проверьте состояние резиновых уплотнителей по периметру панели – они должны быть целыми и эластичными. При наличии трещин замените их, иначе в салон будет проникать пыль и влага. Сборка выполняется в обратном порядке, но сначала подключите все разъемы, а затем зафиксируйте панель винтами, затягивая их с усилием 2–3 Н·м.
Проверка и обратная установка панели после завершения работ
Перед установкой панели приборов на место подключите разъёмы к задней части панели и временно зафиксируйте её, не затягивая винты. Включите зажигание и проверьте работоспособность всех индикаторов: убедитесь, что горят лампы подсветки, спидометр реагирует на вращение колёс (поднимите переднюю часть автомобиля на домкрате), а тахометр – на нажатие педали газа. Если какой-либо элемент не функционирует, отключите зажигание и переподключите соответствующий разъём, обращая внимание на защёлки – они должны щёлкнуть. Особое внимание уделите контактам питания и CAN-шины: окисление или неплотное соединение вызовет ошибки в бортовом компьютере.
Затягивайте винты крепления панели крест-накрест, начиная с центральных, моментом 2–3 Н·м – превышение приведёт к деформации пластика. Установите на место декоративные накладки, совместив пазы с выступами на торпедо, и защёлкните фиксаторы. Проверьте отсутствие зазоров между панелью и торпедо, особенно в зоне стыка с лобовым стеклом. Если после установки слышны скрипы, нанесите тонкий слой силиконовой смазки на кромки пластиковых элементов – это устранит трение без риска повреждения поверхностей.
