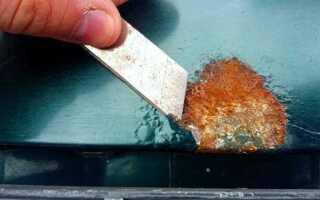

Ржавчина на кузове – не просто косметический дефект, а угроза целостности металла. При толщине слоя коррозии в 0,1 мм скорость разрушения стали достигает 0,2 мм в год. Если не принять меры, через 3–5 лет на месте небольшого пятна образуется сквозная дыра. Профессиональная обработка на СТО обойдется в 5–15 тысяч рублей за элемент, но справиться можно и самостоятельно, используя инструменты стоимостью от 1 500 рублей.
Ключевой фактор успеха – правильная последовательность действий. Начинать нужно с оценки степени повреждения: поверхностная ржавчина (до 0,5 мм) удаляется механически, а глубокая (свыше 1 мм) требует предварительного травления кислотой или преобразователем. Для работы понадобятся: наждачная бумага с зернистостью P80–P320, металлическая щетка, преобразователь ржавчины на основе ортофосфорной кислоты (например, «Цинкарь»), грунт эпоксидный или кислотный, краска в баллончике и лак.
Температура окружающей среды при обработке должна быть не ниже +15°C – при низких значениях химические реакции замедляются, а краска ложится неровно. Влажность воздуха не должна превышать 60%, иначе на металле образуется конденсат, провоцирующий повторную коррозию. Работайте в хорошо проветриваемом помещении или на улице в безветренную погоду: частицы ржавчины и пары преобразователя токсичны.
Первый шаг – зачистка. Используйте дрель с насадкой-щеткой для удаления рыхлой ржавчины, затем обработайте поверхность наждачной бумагой до чистого металла. Границы зачищенного участка должны быть плавными, без резких переходов – это предотвратит отслаивание краски в будущем. После механической обработки обезжирьте поверхность уайт-спиритом или антисиликоном: остатки масла или пыли снижают адгезию грунта на 30–40%.
Какие инструменты и материалы понадобятся для самостоятельной работы
Первым делом определитесь с масштабом коррозии. Для точечной ржавчины (до 5 см в диаметре) достаточно минимального набора, а обширные повреждения потребуют профессиональных инструментов. Основной список включает:
- Металлическая щетка – выбирайте с латунной или нержавеющей щетиной (например, 3M 08962). Стальные щетки слишком агрессивны и оставляют царапины.
- Наждачная бумага – зернистость P80–P120 для грубой зачистки, P320–P400 для финишной шлифовки. Водостойкая (Mirka 320) продлевает срок службы.
- Шлифовальный блок – резиновый или пробковый, чтобы равномерно распределять давление. Пластиковые аналоги деформируются.
Для механизированной обработки используйте:
- Угловую шлифмашину (болгарку) с регулировкой оборотов (до 8000 об/мин). Насадки: лепестковый круг (Sia 2441) для ржавчины, фибровый диск (3M 264F) для шлифовки.
- Дрель с адаптером для проволочных насадок (диаметр 50–75 мм). Подходит для труднодоступных мест.
- Пневматическую шлифмашинку (если есть компрессор) – модели с эксцентриком (Festool ETS 150/5) дают идеально гладкую поверхность.
Химические средства ускоряют процесс, но требуют осторожности. Обязательны:
- Преобразователь ржавчины – на основе ортофосфорной кислоты (Цинкарь, Kudo KV-70005). Наносите кистью, выдерживайте 15–30 минут.
- Обезжириватель – спиртовой или антисиликоновый (Novol 780). Ацетон оставляет разводы на металле.
- Грунтовка – эпоксидная (Body 960) для защиты от коррозии, кислотная (Reoflex 3+1) для лучшей адгезии.
Защитные материалы предотвращают повторное появление ржавчины. Используйте:
- Антикоррозийный герметик – битумный (Dinitrol 479) для скрытых полостей, восковой (Tectyl 506) для днища.
- Шпатлевка – полиэфирная (Novol Bumper Fix) для выравнивания вмятин, стекловолоконная (3M 05887) для сквозных отверстий.
- Краска – автоэмаль в баллончиках (Motip) или двухкомпонентная (PPG Delfleet) для профессиональной покраски. Подбирайте по коду цвета кузова.
Для финальной обработки потребуются:
- Полировальная паста – абразивная (3M 09375) для удаления дефектов, финишная (Meguiar’s Ultimate Compound) для блеска.
- Полировальная машинка – роторная (DeWalt DWP849X) для глубоких царапин, эксцентриковая (Rupes LHR15) для деликатной полировки.
- Защитная пленка – виниловая (3M 1080) или полиуретановая (XPEL Ultimate) для долговременной защиты от сколов.
Не экономьте на расходниках. Одноразовые перчатки (Ansell HyFlex 11-800), респиратор (3M 6200) с фильтрами (3M 6055) и защитные очки (Uvex Pheos) обязательны. Для работы в гараже используйте LED-прожектор (Festool Syslight) с цветовой температурой 5000K – он выявляет малейшие дефекты.
Инструменты храните в пластиковых кейсах (Stanley 1-97-514) с силикагелевыми пакетами для защиты от влаги. Перед началом работ проверьте срок годности химикатов – просроченные преобразователи и грунтовки теряют эффективность. Для точного нанесения краски используйте малярный скотч (3M 233+) и пленку (3M 06925) – они не оставляют клеевых следов при снятии.
Как правильно подготовить повреждённый участок перед обработкой
Первым шагом очистите ржавый участок от грязи и пыли. Используйте автомобильный шампунь с нейтральным pH (например, Karcher Car Shampoo или Sonax Full Effect) и мягкую губку. Концентрация раствора – 20–30 мл на 10 литров воды. Тщательно промойте зону, избегая сильного напора, чтобы не повредить рыхлую ржавчину. Остатки моющего средства удалите чистой водой, затем протрите поверхность безворсовой салфеткой из микрофибры.
После мойки обезжирьте металл. Подойдёт спиртосодержащий очиститель (изопропиловый спирт 70% и выше) или специализированный состав типа PPG DX330. Нанесите средство на безворсовую ткань и протрите участок круговыми движениями. Избегайте бензина или ацетона – они оставляют маслянистую плёнку, которая помешает адгезии преобразователя ржавчины.
Оцените глубину коррозии. Если ржавчина поверхностная (до 0,1 мм), достаточно механической зачистки. При сквозной коррозии или язвах глубже 0,3 мм потребуется вырезка повреждённого металла и установка заплаты. Для проверки используйте штангенциркуль или магнитный толщиномер (например, Etari ET-11). Нормальная толщина кузовного листа – 0,7–0,9 мм.
Зачистите ржавчину до чистого металла. Для небольших участков подойдёт наждачная бумага P80–P120, для обширных – угловая шлифмашина с лепестковым кругом (зернистость 60–80). Двигайтесь от центра к краям, чтобы не расширить зону повреждения. На стыках и углах используйте проволочную щётку или борфрезу. Обработайте края зачищенной области наждачкой P240, чтобы сгладить переходы.
Удалите пыль и абразивные частицы. Продуйте участок сжатым воздухом (давление 4–6 бар) или используйте антистатическую кисть. Остатки пыли соберите липкой салфеткой (например, 3M 38011). Не протирайте голыми руками – жировые следы ухудшат сцепление материалов. Если под рукой нет компрессора, воспользуйтесь пылесосом с насадкой для узких мест.
Защитите прилегающие участки. Заклейте границы малярным скотчем (ширина 25–50 мм) и закройте соседние детали полиэтиленовой плёнкой. Для стёкол и пластика используйте специальную защитную плёнку (например, 3M 06925). Скотч прижимайте резиновым шпателем, чтобы исключить подтёки преобразователя или грунта. Расстояние от края зачищенной зоны до скотча – не менее 5 см.
Проверьте влажность металла. Используйте инфракрасный термометр (например, Fluke 62 Max) – температура поверхности должна быть выше точки росы на 3–5°C. При влажности воздуха выше 60% прогрейте участок строительным феном (температура 40–50°C) в течение 2–3 минут. Влажный металл спровоцирует повторную коррозию под слоем преобразователя.
Нанесите временную защиту. Если обработка откладывается, покройте зачищенный металл тонким слоем консервационного масла (например, CRC 3-36) или аэрозольного грунта (Body 960). Это предотвратит окисление на 24–48 часов. Перед дальнейшими работами удалите защитный слой обезжиривателем и повторите зачистку наждачкой P320.
Пошаговая инструкция по механическому удалению ржавчины
Механический способ подходит для поверхностной и глубокой коррозии, если ржавчина не проникла насквозь. Начните с оценки повреждений: легкие очаги (до 0,5 мм глубиной) удаляются наждачной бумагой, глубокие (более 1 мм) – шлифмашинкой или дрелью с насадками. Подготовьте инструменты: наждачная бумага зернистостью P80–P120 для грубой обработки, P240–P400 для финишной; металлическая щетка, шлифовальные круги (лепестковые или абразивные), защитные очки и респиратор.
Очистите рабочую зону от грязи и пыли. Обезжирьте поверхность уайт-спиритом или ацетоном – это предотвратит распространение ржавчины под абразивом. Закройте смежные участки малярным скотчем и пленкой, чтобы не повредить лакокрасочное покрытие. Если коррозия затронула кромки дверей или арки колес, демонтируйте уплотнители и пластиковые накладки для доступа.
Начните обработку с грубой наждачной бумаги P80–P120 или металлической щетки. Движения должны быть круговыми, без сильного нажима – иначе можно протереть металл насквозь. Для шлифмашинки используйте лепестковый круг с зерном P60–P80: скорость вращения не выше 6000 об/мин, чтобы избежать перегрева. Удалите всю рыхлую ржавчину до появления чистого металла, проверяя поверхность пальцами – она должна быть гладкой, без шероховатостей.
Перейдите к финишной шлифовке. Замените насадку на круг с зерном P180–P240 или используйте наждачную бумагу P320–P400. Цель – сгладить царапины от грубой обработки и подготовить поверхность к нанесению преобразователя ржавчины. Особое внимание уделите краям очага коррозии: переход между чистым металлом и ЛКП должен быть плавным, без ступенек. После шлифовки протрите поверхность чистой ветошью, смоченной в обезжиривателе.
Если после механической очистки остались мелкие поры или точечные очаги ржавчины, обработайте их преобразователем на основе ортофосфорной кислоты. Нанесите состав кистью или распылителем, выдержите 10–15 минут – кислота прореагирует с оксидами железа, превратив их в фосфаты. Удалите излишки преобразователя сухой тряпкой, затем промойте поверхность водой и просушите. Не пропускайте этот шаг: остатки ржавчины спровоцируют повторную коррозию.
Защитите очищенный металл сразу после обработки. Нанесите грунт-эпоксид или кислотный грунт тонким слоем (50–100 мкм) с помощью краскопульта или аэрозольного баллона. Эпоксидный грунт создает водонепроницаемый барьер, кислотный – химически пассивирует металл. Дайте грунту высохнуть 2–4 часа при температуре +20°C. Если планируете покраску, через сутки нанесите акриловый грунт для выравнивания поверхности.
Для долговременной защиты используйте антикоррозийные составы: мастику на основе битума для днища, восковые или полимерные покрытия для скрытых полостей. Наносите их только на полностью сухую поверхность. После завершения работ проверьте герметичность швов и стыков – вода, попавшая под новое покрытие, сведет усилия на нет. Регулярно осматривайте обработанные участки: первые признаки повторной ржавчины появляются через 3–6 месяцев при нарушении технологии.
Выбор и применение химических средств для нейтрализации коррозии
Первым шагом становится определение типа коррозии. Поверхностная ржавчина (до 100 мкм) удаляется преобразователями на основе ортофосфорной кислоты – например, «Цинкарь» или «Кольчуга». Глубокая коррозия (свыше 200 мкм) требует составов с танинами или цинком, таких как «Dinitrol RC800» или «Permatex Rust Treatment». Проверяйте pH средства: кислотные растворы (pH 1–3) эффективны против оксидов железа, но агрессивны к металлу при длительном воздействии.
Температурный режим критичен. Большинство преобразователей работают при +10…+30°C. При температуре ниже +5°C реакция замедляется в 3–5 раз, а выше +40°C – ускоряется, но возрастает риск повреждения ЛКП. Для зимних условий подходят специализированные составы с антифризными добавками, например, «Loctite 7503». Наносите средство только на сухую поверхность – влага снижает эффективность на 40–60%.
Время экспозиции зависит от концентрации активного вещества. Стандартные преобразователи (30–50% ортофосфорной кислоты) требуют 15–30 минут. Концентрированные гели (70% и выше) действуют за 5–10 минут, но требуют тщательной промывки – остатки кислоты провоцируют повторную коррозию. Используйте индикаторные составы, меняющие цвет при завершении реакции: «Sonax Rust Remover» синеет, «Autoprofi» становится зеленым.
Метод нанесения влияет на результат. Кисть подходит для локальных очагов, но оставляет разводы. Распылитель (давление 2–3 бара) обеспечивает равномерное покрытие, но расход увеличивается на 20–30%. Для вертикальных поверхностей выбирайте гелевые формулы – они не стекают. При обработке скрытых полостей (пороги, лонжероны) используйте инъекционные насадки с удлинителем, как у «Würth Rost Off».
После нейтрализации ржавчины обязательна промывка. Остатки кислоты удаляйте 5% раствором пищевой соды или нейтрализатором pH (например, «3M Rust Remover Neutralizer»). Промывайте под давлением 50–80 бар – струя воды смывает продукты реакции из микропор. Сушите поверхность горячим воздухом (фен, тепловая пушка) при температуре 60–80°C в течение 10–15 минут. Влажность металла перед грунтовкой не должна превышать 5%.
Защитные свойства преобразователей различаются. Составы с цинком («Цинкарь», «Zinc Rich Primer») создают гальваническую защиту, но требуют дополнительного грунта. Танинсодержащие средства («Rust Converter») образуют стабильную пленку, но менее устойчивы к механическим повреждениям. Для долговременной защиты комбинируйте методы: после преобразователя нанесите эпоксидный грунт (например, «Novol Protect 340») толщиной 50–80 мкм.
Храните химикаты правильно. Кислотные преобразователи теряют свойства при замерзании или нагреве выше +50°C. Срок годности вскрытой тары – 6–12 месяцев. Герметично закрывайте емкости и храните в темном месте. Избегайте контакта с алюминием – ортофосфорная кислота вызывает его коррозию. При попадании на кожу промойте 2% раствором соды, при попадании в глаза – немедленно обратитесь к врачу.

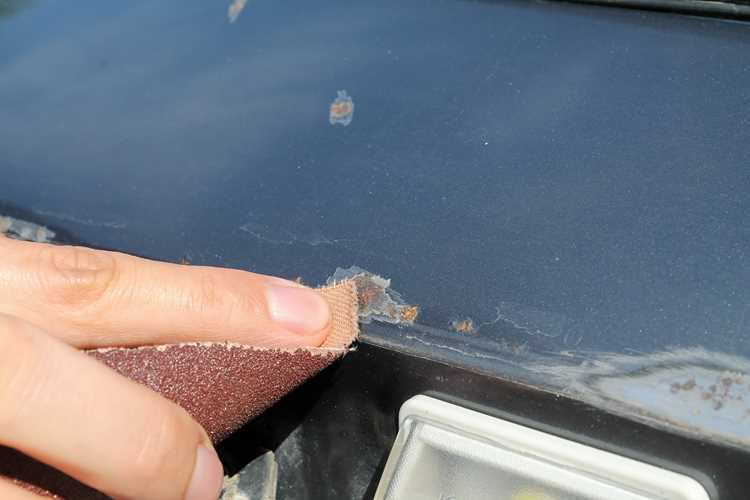

Защита очищенной поверхности: грунтовка, покраска и антикор
После удаления ржавчины металл остаётся уязвимым к коррозии. Первым слоем наносится кислотный грунт (например, Body 960 или Novol Protect 340) – он химически связывается с металлом, создавая антикоррозийную плёнку толщиной 8–12 мкм. Работайте при температуре +15…+25°C и влажности не выше 60%, иначе грунт ляжет неровно или вспучится. Наносите в 1–2 слоя с межслойной сушкой 10–15 минут, затем дайте высохнуть 30–60 минут перед следующим этапом.
Следующий шаг – эпоксидный грунт (например, Reoflex 2K или PPG DP40). Он герметизирует поверхность, блокируя доступ влаги и кислорода. Толщина слоя – 30–50 мкм, наносите в 2–3 прохода с интервалом 10–15 минут. Полная полимеризация занимает 12–24 часа при +20°C, но при +60°C в покрасочной камере процесс ускоряется до 30–40 минут. Не пропускайте этот этап – эпоксидный грунт продлевает срок службы покрытия в 2–3 раза.
Перед покраской зашлифуйте грунт наждачной бумагой P400–P600, затем обезжирьте антисиликоном (например, Body 770). Краску подбирайте по заводскому коду автомобиля или с помощью спектрофотометра – отклонение в оттенке даже на 5% будет заметно. Наносите базовый слой в 2–3 прохода с промежуточной сушкой 5–10 минут, затем лак (например, 2K акриловый лак Novol HS) в 2 слоя с выдержкой 10–15 минут между ними. Толщина лакового слоя – 50–70 мкм.
Для защиты скрытых полостей (пороги, арки, стойки) используйте ML-масла или восковые антикоры. ML-масла (например, Dinitrol ML или Noxudol 700) проникают в микротрещины и вытесняют влагу, создавая эластичную плёнку. Наносите под давлением 4–6 бар через специальные насадки с гибким шлангом. Восковые составы (например, Tectyl 506 или Waxoyl) образуют более толстый слой (до 200 мкм), но требуют предварительной сушки поверхности до остаточной влажности менее 5%.
После покраски дайте покрытию набрать прочность: не мойте автомобиль 7–10 дней, избегайте агрессивных химикатов и механических воздействий. Для дополнительной защиты нанесите керамическое покрытие (например, Ceramic Pro 9H) – оно увеличивает твёрдость лака до 9H по шкале Мооса и отталкивает воду с углом смачивания 110–120°. Срок службы такого покрытия – 2–5 лет, но требует профессионального нанесения и полировки перед обработкой.
Регулярно осматривайте обработанные участки: через 3 месяца после ремонта проверьте наличие пузырей или отслоений. Если они появились – удалите повреждённый слой до металла и повторите процесс. Для профилактики раз в полгода обрабатывайте кузов консервантом (например, Noxudol 300 или Dinitrol 4941) – он замедляет окисление и нейтрализует соли, попадающие на кузов зимой.
