Режим ACA (Alternating Current Amperes) на мультиметре предназначен для измерения переменного тока в цепях. В отличие от постоянного тока (DC), переменный ток меняет направление с частотой, обычно 50 или 60 Гц в бытовых сетях. Большинство мультиметров поддерживают этот режим в диапазонах от мкА до 10–20 А, но точные пределы зависят от модели. Например, бюджетные приборы (DT-830B) ограничены 10 А, а профессиональные (Fluke 87V) могут измерять до 20 А.
Для корректного измерения ACA необходимо подключить мультиметр последовательно с нагрузкой. Это означает разрыв цепи и включение прибора в разрыв. Перед началом работы убедитесь, что выбран правильный диапазон: превышение допустимого тока приведёт к перегоранию предохранителя или повреждению прибора. На большинстве мультиметров для измерения тока используется отдельный гнездо «A» или «10A», а не стандартное «VΩmA».
При измерении переменного тока в бытовых сетях (220 В) соблюдайте меры безопасности: используйте щупы с изолированными рукоятками, не касайтесь токоведущих частей, а при токах свыше 5 А – применяйте внешние токовые клещи. Мультиметр в режиме ACA показывает действующее значение тока (RMS), но дешёвые модели могут измерять только средневыпрямленное значение, что даёт погрешность до 30% при несинусоидальных сигналах. Для точных измерений выбирайте приборы с функцией True RMS.
Типичные ошибки при работе с ACA: подключение параллельно нагрузке (вызовет короткое замыкание), выбор неправильного диапазона (перегрузка или нечитаемые показания), игнорирование частотных ограничений (большинство мультиметров работают до 400–1000 Гц). Если прибор показывает «OL» (перегрузка), немедленно отключите его и проверьте цепь на наличие короткого замыкания.
Какие типы тока измеряет режим ACA на мультиметре
Режим ACA (Alternating Current Amperes) на мультиметре предназначен исключительно для измерения переменного тока. Этот режим фиксирует величину тока, который периодически меняет направление и амплитуду, что характерно для бытовых и промышленных сетей с частотой 50 или 60 Гц. Большинство мультиметров поддерживают диапазон измерений от 0,1 мА до 10 А, но точные пределы зависят от модели прибора – уточняйте в технической документации.
Переменный ток в режиме ACA измеряется по среднеквадратичному (RMS) значению, что позволяет получить реальную величину мощности, рассеиваемой в цепи. Однако недорогие мультиметры часто используют упрощённый метод расчёта (средневыпрямленное значение), что даёт погрешность до 10–15% при несинусоидальных сигналах. Для точных измерений в цепях с ШИМ или искажёнными формами волны выбирайте приборы с функцией True RMS.
Режим ACA не подходит для измерения постоянного тока (DC) – попытка подключения к цепи с постоянным током может привести к повреждению мультиметра или предохранителя. Если требуется измерить оба типа тока, переключайте прибор в соответствующий режим (DCA для постоянного) и используйте отдельные гнёзда для подключения щупов. Некоторые модели оснащены автоматическим выбором диапазона, но ручная настройка предпочтительнее для контроля точности.
При работе с высокочастотными сигналами (свыше 1 кГц) точность измерений в режиме ACA снижается. Стандартные мультиметры рассчитаны на частоты до 400–1000 Гц, а при превышении этого порога показания становятся некорректными. Для анализа токов в импульсных источниках питания или радиочастотных цепях используйте специализированные токовые пробники или осциллографы с соответствующими датчиками.
Измерение тока в режиме ACA требует последовательного подключения мультиметра в разрыв цепи. Перед началом работы убедитесь, что предел измерений установлен на значение, превышающее ожидаемый ток, чтобы избежать перегрузки. Для цепей с током свыше 10 А применяйте внешние токовые клещи, так как встроенные шунты мультиметров не рассчитаны на такие нагрузки и могут выйти из строя.
В промышленных условиях режим ACA часто используется для диагностики электродвигателей, трансформаторов и систем освещения. При измерении пусковых токов двигателей выбирайте максимальный предел измерений, так как их величина может в 5–7 раз превышать номинальный ток. Для длительного мониторинга применяйте регистрирующие мультиметры или логгеры данных, чтобы фиксировать колебания тока во времени.
Как правильно подключить щупы мультиметра для измерения переменного тока
Для измерения переменного тока (режим ACA) на мультиметре выполните следующие шаги:
- Переведите переключатель режимов в положение ACA или ~A, выбрав предел измерений выше ожидаемого значения тока. Например, если ток в цепи предположительно 5 А, установите предел на 10 А.

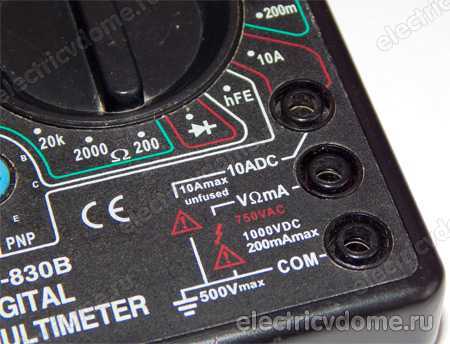

- Подключите черный щуп к разъему COM (общий), а красный – к разъему A или 10A (в зависимости от модели). Разъем 10A используется для токов до 10 А, A – для меньших значений (обычно до 400 мА).
- Разомкните цепь в точке измерения и подключите щупы последовательно с нагрузкой: один щуп к источнику, другой – к потребителю. Неправильное параллельное подключение приведет к короткому замыканию.
Перед началом измерений убедитесь, что мультиметр рассчитан на измеряемый ток. Превышение допустимого предела (например, 10 А для большинства моделей) вызовет срабатывание предохранителя или повреждение прибора. Если ток неизвестен, начните с максимального предела и постепенно снижайте его для повышения точности.
После подключения включите цепь и считайте показания с дисплея. Для безопасности отключите питание перед изменением положения щупов или режима измерений. Избегайте касания токоведущих частей руками – даже при низком напряжении переменный ток опасен.
Пошаговая инструкция по выбору диапазона измерений в режиме ACA
Перед началом измерений переведите мультиметр в режим ACA (переменный ток), выбрав соответствующий символ на переключателе диапазонов – обычно это обозначение «A~» или «ACA». Если прибор поддерживает автоматический выбор диапазона, активируйте эту функцию. Для ручного режима следуйте алгоритму:
- Оцените ожидаемый ток в цепи. Если данных нет, начните с максимального диапазона (например, 10 А). Это предотвратит перегрузку прибора.
- Подключите щупы: черный – в гнездо «COM», красный – в гнездо с маркировкой «A» или «10A» (для токов свыше 200 мА). Для малых токов используйте гнездо «mA/μA».
- После подключения последовательно в цепь снижайте диапазон до минимально возможного, при котором показания не выходят за пределы шкалы. Например, если на 200 мА прибор показывает «150 мА», переключитесь на 200 мА. Если показания «OL» (перегрузка), вернитесь на шаг выше.
Для точных измерений учитывайте погрешность прибора. На диапазоне 200 мА типичная погрешность составляет ±(1.5% + 3 ед.), на 10 А – ±(2% + 5 ед.). Если требуется высокая точность, используйте диапазон, максимально близкий к измеряемому значению, но не ниже его. Избегайте длительных измерений на пределе 10 А – большинство мультиметров рассчитаны на кратковременную работу в этом режиме (обычно до 10–15 секунд).
Какие меры предосторожности соблюдать при работе с переменным током
Переменный ток (AC) напряжением выше 30 В считается опасным для жизни, а при 50 Гц порог фибрилляции сердца составляет всего 50–100 мА. Перед измерениями убедитесь, что мультиметр рассчитан на соответствующий диапазон напряжения – большинство бытовых моделей поддерживают до 600 В AC, но промышленные сети (380 В и выше) требуют приборов с категорией безопасности CAT III или CAT IV. Никогда не касайтесь щупов голыми руками при подключении к цепи: используйте изолированные перчатки с классом защиты не ниже 1000 В и проверяйте их на целостность перед каждым использованием. Избегайте работы в условиях повышенной влажности – сопротивление кожи снижается до 1 кОм, что увеличивает риск поражения током даже при низком напряжении.
| Параметр | Допустимое значение | Риск при превышении |
|---|---|---|
| Ток утечки через тело | < 1 мА | Болевые ощущения, судороги |
| Напряжение прикосновения | < 50 В AC (сухие условия) | Фибрилляция сердца, остановка дыхания |
| Сопротивление изоляции щупов | > 10 МОм | Короткое замыкание, возгорание |
Перед началом измерений отключите питание цепи и разрядите конденсаторы – даже после отключения они могут сохранять опасный заряд. Используйте только сертифицированные щупы с двойной изоляцией и металлическими наконечниками, защищёнными от случайного касания. При работе с трёхфазными системами применяйте дифференциальные пробники или токоизмерительные клещи вместо прямого подключения мультиметра – это исключает риск межфазного замыкания. Храните прибор в сухом месте и регулярно проверяйте его калибровку: погрешность выше 3% на диапазоне ACA может привести к неверной оценке тока и перегрузке цепи.
Как интерпретировать показания мультиметра в режиме ACA
Показания в режиме ACA отображают силу переменного тока в амперах (A) или миллиамперах (mA). Если мультиметр настроен на диапазон 200 mA, а на дисплее высвечивается «150.5», это означает, что через цепь протекает 150,5 мА. При превышении выбранного предела на экране появится «OL» (перегрузка) – требуется переключиться на более высокий диапазон, например, 10 A. Для точных измерений выбирайте минимально возможный предел, но не ниже ожидаемого значения тока.
При измерении малых токов (до 200 мА) используйте гнездо «mA» и соответствующий диапазон. Если мультиметр показывает «0.00» или близкие к нулю значения, проверьте правильность подключения: щупы должны быть последовательно включены в разрыв цепи, а не параллельно нагрузке. Для токов свыше 200 мА переключитесь на гнездо «10A» и установите диапазон 10 A – превышение этого значения может повредить прибор или вызвать срабатывание предохранителя.
Обращайте внимание на полярность: в режиме ACA она не критична, но направление тока влияет на знак показаний. Если мультиметр отображает отрицательное значение, просто поменяйте местами щупы. Для импульсных токов или нестабильных нагрузок используйте функцию «Hold» (удержание), чтобы зафиксировать пиковое значение. При измерении в цепях с высоким напряжением (>30 В) соблюдайте технику безопасности – даже малые токи могут быть опасны.
Типичные ошибки при измерении переменного тока и как их избежать
Первая и самая опасная ошибка – подключение мультиметра в режиме ACA параллельно нагрузке вместо последовательного соединения. Переменный ток измеряется только в разрыве цепи, иначе прибор выйдет из строя или сработает защита. Перед измерением отключите питание, разорвите цепь в удобном месте (например, на клемме или разъеме) и подключите щупы мультиметра в образовавшийся разрыв. Для проверки используйте режим прозвонки (continuity) – если цепь не прозванивается, значит, соединение выполнено правильно.
Игнорирование диапазона измерений приводит к некорректным показаниям или повреждению прибора. Если ток неизвестен, начинайте с максимального предела (обычно 10 А) и постепенно снижайте до получения точного результата. Превышение допустимого значения даже на 10–15% вызывает перегрузку входных цепей мультиметра. Учитывайте, что большинство бюджетных моделей имеют ограничение по времени измерения тока свыше 5 А – не держите прибор под нагрузкой дольше 10–15 секунд без перерыва.
Использование некачественных или поврежденных щупов искажает результаты. Трещины в изоляции, окисленные контакты или тонкие провода (менее 0,5 мм²) увеличивают сопротивление, что приводит к падению напряжения на щупах и занижению показаний. Для точных измерений применяйте сертифицированные щупы с низким сопротивлением (менее 0,1 Ом) и проверяйте их целостность перед каждым использованием. При работе с токами выше 1 А используйте зажимы типа «крокодил» для надежного контакта.
Неправильный выбор режима измерения – частая ошибка новичков. Режим ACA предназначен только для переменного тока, а DCA – для постоянного. Смешение режимов дает нулевые или случайные показания. Перед измерением убедитесь, что источник питания действительно выдает переменный ток (например, сетевое напряжение 220 В, 50 Гц). Для проверки формы сигнала используйте осциллограф или режим True RMS на мультиметре, если он доступен.
Пренебрежение безопасностью при работе с высокими токами (свыше 10 А) чревато ожогами или возгоранием. Никогда не измеряйте ток в цепях с напряжением выше 600 В без специальных щупов и защитных перчаток. При работе с промышленными установками используйте токовые клещи – они позволяют измерять ток без разрыва цепи и безопаснее для оператора. Запомните: даже кратковременное касание токоведущих частей под нагрузкой может привести к летальному исходу.
В каких бытовых и профессиональных задачах применяется режим ACA
Режим ACA (измерение переменного тока) на мультиметре незаменим при диагностике бытовых электроприборов с потреблением до 10 А. Например, проверка тока утечки в стиральных машинах или холодильниках позволяет выявить неисправности изоляции проводки или мотора. Для этого щупы подключают последовательно в разрыв цепи, а мультиметр переключают на предел 200 мА или 10 А в зависимости от ожидаемой нагрузки. Превышение номинальных значений на 15–20% указывает на потенциальную неисправность.
В профессиональной электронике ACA используют для тестирования блоков питания и адаптеров. При ремонте импульсных источников питания измеряют ток нагрузки на выходе, сравнивая его с паспортными данными. Если прибор показывает 0,8 А вместо заявленных 1 А при напряжении 5 В, это сигнализирует о деградации компонентов или неисправности стабилизатора. Для точных измерений рекомендуется использовать режим True RMS на мультиметрах с поддержкой этой функции.
Электрики применяют ACA при проверке цепей освещения и розеточных групп. Измерение тока в фазном проводе светильника с LED-лампами помогает определить реальную мощность потребления. Например, при заявленных 12 Вт лампа должна потреблять около 0,05 А при напряжении 220 В. Если мультиметр показывает 0,07 А, это указывает на неэффективность драйвера или перегрев. В промышленных сетях режим ACA используют для контроля токов в цепях с частотными преобразователями, где форма сигнала несинусоидальна.
В автомобильной диагностике ACA помогает выявить неисправности генераторов и стартеров. Измерение тока зарядки аккумулятора при работающем двигателе должно показывать 5–10 А в зависимости от модели автомобиля. Если значение превышает 15 А, это свидетельствует о неисправности регулятора напряжения или коротком замыкании в цепи. Для стартера ток потребления при запуске двигателя не должен превышать 200–300 А – превышение указывает на износ втулок или замыкание обмоток.
В системах безопасности и автоматики ACA применяют для проверки токовых петель датчиков движения или пожарных извещателей. Стандартные аналоговые датчики формируют сигнал 4–20 мА, который мультиметр в режиме ACA измеряет с разрешением до 0,1 мА. Отклонение от этого диапазона говорит о неисправности датчика или линии связи. При настройке контроллеров промышленной автоматики ACA используют для калибровки входных сигналов, сравнивая показания мультиметра с эталонными значениями.
