Звезда и треугольник в чем разница

Схемы соединения обмоток электродвигателей – звезда и треугольник – определяют не только распределение напряжений и токов, но и рабочие характеристики оборудования. Выбор между ними зависит от номинальных параметров сети, мощности нагрузки и требований к пусковым токам. Ошибка в подключении может привести к перегреву обмоток, снижению КПД или выходу двигателя из строя.

В схеме звезда концы обмоток соединяются в одну точку (нейтраль), а начала подключаются к фазам сети. При этом линейное напряжение (между фазами) в √3 раз выше фазного (на обмотке). Например, в сети 380 В фазное напряжение составит 220 В. Ток в обмотках равен линейному току, что снижает нагрузку на изоляцию, но ограничивает пусковой момент до 30–40% от номинального. Эта схема оптимальна для двигателей мощностью до 5 кВт при прямом пуске или для высоковольтных сетей (6–10 кВ).

Схема треугольник предполагает последовательное соединение обмоток: конец одной подключается к началу другой. Здесь фазное и линейное напряжения равны (например, 380 В), а ток в обмотках в √3 раз меньше линейного. Пусковой момент достигает 100–150% от номинального, что критично для тяжелых нагрузок (компрессоры, насосы). Однако пусковой ток возрастает в 5–7 раз, что требует применения устройств плавного пуска или частотных преобразователей для двигателей свыше 7,5 кВт.

Ключевые различия в эксплуатации:

• Напряжение: звезда – фазное = линейное/√3; треугольник – фазное = линейному.
• Ток: звезда – фазный = линейному; треугольник – фазный = линейный/√3.
• Мощность: при одинаковом линейном напряжении треугольник выдает в 3 раза большую мощность, но с повышенными потерями.
• Пуск: звезда снижает ток в 3 раза, треугольник – увеличивает момент.

Рекомендации по выбору:

• Для сетей 220/380 В используйте звезду при мощности до 4 кВт или при необходимости снижения пусковых токов.
• Для сетей 380/660 В и нагрузок с высоким моментом сопротивления (например, дробилки) выбирайте треугольник, но предусмотрите защиту от перегрузки.
• При переключении схем (звезда-треугольник) для пуска двигателей свыше 11 кВт соблюдайте временной интервал 5–10 секунд между переключениями, чтобы избежать бросков тока.
• Проверяйте маркировку обмоток: неправильное подключение (например, звезда вместо треугольника) снижает мощность на 66% и вызывает перегрев.

Как подключить обмотки двигателя по схемам звезда и треугольник

Подключение обмоток асинхронного двигателя по схеме «звезда» (Y) требует соединения концов всех трех обмоток в одну общую точку – нейтраль. Начала обмоток (U1, V1, W1) подключаются к фазам сети (L1, L2, L3). Напряжение на каждой обмотке снижается в √3 раза (например, при линейном напряжении 380 В фазное составит 220 В). Эта схема используется для пуска двигателей с высокой мощностью, так как уменьшает пусковой ток в 3 раза по сравнению с «треугольником».

Для переключения на схему «треугольник» (Δ) конец первой обмотки (U2) соединяется с началом второй (V1), конец второй (V2) – с началом третьей (W1), а конец третьей (W2) – с началом первой (U1). К точкам соединения подводятся фазы сети. Напряжение на обмотках равно линейному (380 В), что увеличивает ток и мощность двигателя. Эта схема применяется для номинального режима работы, но требует проверки соответствия напряжения обмоток (обычно указывается на шильдике: 220/380 В или 380/660 В).

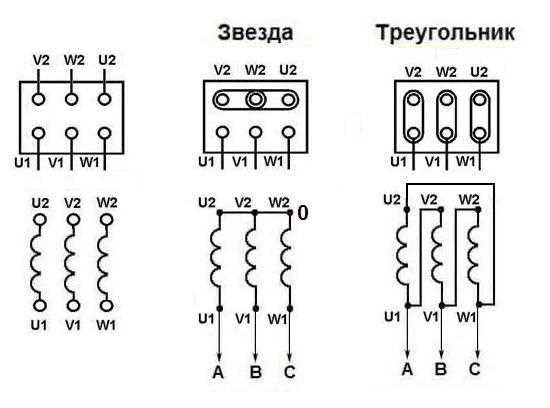

• Для схемы «звезда» соедините U2, V2, W2 перемычкой; для «треугольника» – U2-V1, V2-W1, W2-U1.
• Используйте кабели сечением, соответствующим току двигателя (например, 2,5 мм² для 10 А при 380 В).
• При пуске по схеме «звезда-треугольник» применяйте специальный переключатель или реле времени с задержкой 5–10 секунд.

Ошибки при подключении приводят к перегреву обмоток или снижению мощности. Если двигатель гудит, но не вращается, проверьте правильность соединений и наличие всех трех фаз. Для двигателей с напряжением 380/660 В схема «звезда» используется при линейном напряжении 660 В, а «треугольник» – при 380 В. Всегда сверяйтесь с технической документацией.

Какие напряжения используются в звезде и треугольнике для трёхфазных сетей

В схеме звезда линейное напряжение (между фазами) превышает фазное (между фазой и нейтралью) в √3 раза. Для стандартной сети 380/220 В линейное напряжение составляет 380 В, а фазное – 220 В. Это соотношение обусловлено сдвигом фаз на 120°, что позволяет подключать однофазные нагрузки (220 В) к фазе и нейтрали, а трёхфазные (380 В) – между фазами. Применяется в распределительных сетях, где требуется гибкость подключения оборудования с разными требованиями к напряжению.

В треугольнике линейное и фазное напряжения равны, так как обмотки соединяются последовательно без нейтрали. В сети 380 В оба напряжения составляют 380 В, что исключает возможность использования однофазных нагрузок на 220 В без дополнительных трансформаторов. Схема оптимальна для мощных трёхфазных двигателей и нагревательных установок, где требуется максимальная отдача по току при минимальных потерях в обмотках. При проектировании важно учитывать, что пусковые токи в треугольнике в 3 раза выше, чем в звезде, что может потребовать применения устройств плавного пуска.

Почему пусковой ток ниже при запуске двигателя звездой

При соединении обмоток асинхронного двигателя звездой напряжение на каждой фазе снижается в √3 раз по сравнению с линейным. Например, при линейном напряжении 380 В фазное напряжение составит 220 В. Это прямо влияет на магнитный поток в статоре, который пропорционален приложенному напряжению. Уменьшение потока снижает насыщение магнитопровода, что ведет к падению намагничивающего тока.

Пусковой ток двигателя определяется суммой активной и реактивной составляющих. При звезде реактивная часть тока, обусловленная индуктивностью обмоток, уменьшается из-за снижения фазного напряжения. Для двигателя мощностью 11 кВт пусковой ток в схеме треугольник может достигать 7–8 номинальных значений, тогда как при звезде – 2–3. Разница обусловлена квадратичной зависимостью тока от напряжения в цепи с индуктивностью.

В момент пуска скольжение ротора максимально (s=1), и эквивалентное сопротивление обмотки ротора минимально. При звезде напряжение на фазе ниже, что уменьшает ток короткого замыкания ротора. Формула пускового тока Iп = Uф / (R1 + R’2/s + j(X1 + X’2)) показывает, что снижение Uф напрямую снижает Iп. Для двигателей с номинальным током 20 А разница в пусковых токах может составлять 60–80 А.

Схема звезда также уменьшает влияние эффекта вытеснения тока в стержнях ротора. При высоких пусковых токах в треугольнике плотность тока в верхних слоях стержней ротора возрастает, увеличивая активное сопротивление. В звезде этот эффект проявляется слабее из-за меньших токов, что дополнительно снижает общее сопротивление цепи и, как следствие, пусковой ток.

Практика показывает, что для двигателей с короткозамкнутым ротором переход на звезду при пуске снижает нагрузку на питающую сеть. Например, в сетях с ограниченной мощностью (до 100 кВА) пуск звездой позволяет избежать просадок напряжения свыше 10%, которые неизбежны при прямом пуске треугольником. Это критично для оборудования с чувствительной электроникой или параллельно работающими двигателями.

Важно учитывать, что снижение пускового тока звездой сопровождается падением пускового момента. Для двигателя с номинальным моментом 70 Н·м пусковой момент в звезде составит 25–30% от номинального, тогда как в треугольнике – 100–150%. Поэтому метод применим только для механизмов с малым моментом сопротивления при пуске: вентиляторов, насосов, конвейеров с легким стартом.

Для реализации пуска звезда-треугольник используют специальные пускатели или частотные преобразователи. Время переключения на треугольник должно быть минимальным (0,5–2 с), чтобы избежать повторного броска тока. Оптимальный момент переключения – достижение 70–80% номинальной частоты вращения. Задержка свыше 3 с приводит к перегреву обмоток из-за длительной работы на пониженном напряжении.

При выборе схемы пуска учитывайте параметры двигателя: кратность пускового тока, момент инерции нагрузки, допустимые просадки напряжения в сети. Для двигателей мощностью свыше 30 кВт рекомендуется комбинировать звезду с устройствами плавного пуска или частотным регулированием, чтобы минимизировать механические и электрические нагрузки.

Как рассчитать мощность и ток в нагрузке для обеих схем

Для схемы «звезда» линейный ток равен фазному: I_л = I_ф. Мощность рассчитывается по формуле P = √3 · U_л · I_л · cosφ, где U_л – линейное напряжение (380 В для стандартной сети), cosφ – коэффициент мощности нагрузки. При симметричной нагрузке фазный ток определяется как I_ф = U_ф / Z_ф, где U_ф = U_л / √3 (220 В), а Z_ф – полное сопротивление фазы. Для асинхронных двигателей cosφ указывается в паспорте (обычно 0,7–0,9).

В схеме «треугольник» линейный ток в √3 раз больше фазного: I_л = √3 · I_ф, а мощность вычисляется по той же формуле, что и для звезды. Фазный ток определяется как I_ф = U_л / Z_ф, поскольку U_ф = U_л (380 В). При переключении со звезды на треугольник ток и мощность увеличиваются в 3 раза, если сопротивление нагрузки неизменно. Для расчётов используйте точные значения Z_ф и cosφ, измеренные при рабочей температуре оборудования.

В каких случаях применяют переключение звезда-треугольник при пуске

Переключение звезда-треугольник используют для снижения пусковых токов асинхронных двигателей мощностью от 5 до 50 кВт. При прямом пуске ток может превышать номинальный в 5–7 раз, что создает нагрузку на сеть и вызывает просадки напряжения. В схеме «звезда» обмотки двигателя подключаются к пониженному напряжению (фазному), что уменьшает пусковой ток в 1,73 раза по сравнению с «треугольником». Это критично для сетей с ограниченной мощностью, например, в промышленных цехах с устаревшей инфраструктурой или автономных генераторах.

Метод эффективен для двигателей с номинальным напряжением 380/660 В, где обмотки рассчитаны на работу в «треугольнике» при 380 В. При пуске в «звезде» напряжение на обмотках снижается до 220 В, что пропорционально уменьшает ток и момент. Переключение на «треугольник» происходит после разгона до 70–80% номинальной скорости, когда ток падает до безопасных значений. Типичные применения: насосы, вентиляторы, компрессоры и станки с невысокой инерционной нагрузкой.

Переключение не применяют для двигателей с высоким пусковым моментом (например, дробилки, мельницы) или при частых пусках (более 10 раз в час). В таких случаях снижение момента в «звезде» может привести к затяжному разгону или перегреву обмоток. Также метод неэффективен для двигателей мощностью ниже 5 кВт – экономия на пусковых токах не оправдывает стоимость дополнительной аппаратуры (пускатели, реле времени).

Оптимальная область применения – системы с мягкими требованиями к динамике разгона и стабильным напряжением сети. Для двигателей с номинальным током свыше 100 А рекомендуется использовать устройства плавного пуска или частотные преобразователи, так как переключение звезда-треугольник не устраняет механические ударные нагрузки на приводные механизмы.

Какие преимущества и ограничения у каждой схемы в промышленных установках

Схема «звезда» обеспечивает снижение линейного тока в √3 раза по сравнению с фазным, что критично для мощных электродвигателей (свыше 100 кВт). Это позволяет использовать кабели меньшего сечения, сокращая расходы на проводку до 30% при прокладке на расстояния свыше 50 метров. Однако пусковые токи при прямом включении достигают 6–8-кратных значений от номинала, что требует применения устройств плавного пуска или частотных преобразователей для двигателей мощностью от 55 кВт. В сетях с несимметричной нагрузкой звезда минимизирует перекос фаз, но при обрыве нулевого провода напряжение на фазах может возрасти до 380 В, что опасно для однофазных потребителей.

Треугольник применяется там, где требуется максимальный крутящий момент при пуске – например, в дробилках, компрессорах и насосах с высокой инерционной нагрузкой. Фазное напряжение равно линейному (380 В), что увеличивает мощность двигателя на 73% при том же токе по сравнению со звездой. Однако линейный ток в треугольнике в √3 раза выше фазного, что ужесточает требования к сечению кабелей и коммутационной аппаратуре. Для двигателей мощностью 11–55 кВт треугольник часто используется в сочетании со схемой «звезда-треугольник» для снижения пусковых токов, но это требует дополнительных реле времени и контакторов, увеличивая стоимость системы на 15–20%.

Выбор схемы зависит от специфики оборудования и условий эксплуатации. В таблице приведены ключевые параметры для сравнения:

В установках с частыми пусками (например, конвейеры) треугольник предпочтительнее, но требует защиты от перегрузок с уставкой не более 1,15 номинального тока. Для насосов и вентиляторов, где пусковые токи не критичны, звезда экономит ресурс коммутационной аппаратуры и снижает потери в кабелях. При проектировании систем с двигателями мощностью от 75 кВт рекомендуется предусматривать возможность переключения схем для оптимизации режимов работы.

Как проверить правильность подключения звездой или треугольником мультиметром

• Подготовьте мультиметр: установите предел измерения сопротивления, соответствующий ожидаемому значению обмоток (обычно 0,1–10 Ом для двигателей).
• Проверьте калибровку прибора: замкните щупы и убедитесь, что показания близки к нулю.
• Используйте только исправные щупы с надежным контактом – окисленные или поврежденные могут исказить результаты.

Сравните полученные данные с паспортными значениями двигателя. Если сопротивления обмоток отличаются от номинальных более чем на 10%, проверьте соединения на предмет плохих контактов или повреждений проводки. При отсутствии документации ориентируйтесь на симметрию измерений: в исправной схеме разброс не должен превышать 2–3%.
