Сколько свинца можно выплавить из аккумулятора

Среднестатистический свинцово-кислотный аккумулятор содержит 12–18 кг свинца в зависимости от емкости и конструкции. При переработке выход чистого металла редко превышает 85–92% от теоретического содержания из-за потерь на окисление, механические остатки в шламе и неполное извлечение из электродных пластин. Для точного расчета необходимо учитывать состав исходного сырья: активная масса отрицательных пластин содержит 90–95% Pb, положительных – 80–85% PbO₂, а электролит – до 0,5% растворенного свинца в виде сульфатов.

Основные потери происходят на этапах дробления и пирометаллургической обработки. При плавке в шахтных печах угар свинца достигает 3–5%, в отражательных – до 7%. Эффективность извлечения можно повысить предварительным обезвоживанием шлама до влажности <10% и использованием флюсов (например, Na₂CO₃ в соотношении 1:20 к массе шихты), снижающих температуру плавления оксидов. Для расчета реального выхода используйте формулу:

Выход Pb (%) = (Масса извлеченного свинца / Масса свинца в исходном сырье) × 100

Погрешность метода зависит от точности взвешивания: при массе партии 1 тонна допустимая ошибка не должна превышать ±0,1%. Для лабораторного контроля рекомендуется атомно-абсорбционная спектрометрия с пределом обнаружения 0,01 мг/л. В промышленных условиях оптимальным считается выход ≥90% при себестоимости переработки <1500 руб/тонну свинца.

Состав и масса свинцовых компонентов в разных типах аккумуляторов

Тяговые аккумуляторы (используемые в электрокарах, погрузчиках) содержат больше свинца – до 75–80% от массы. Это связано с утолщёнными пластинами и увеличенным количеством активной массы для длительного разряда. Например, в тяговом аккумуляторе ёмкостью 200 А·ч масса свинца составляет 30–35 кг, из которых 22–25 кг – в пластинах, 3–4 кг – в соединительных элементах. При переработке таких аккумуляторов выход свинца на 10–15% выше, чем у стартерных.

Стационарные аккумуляторы (для резервного питания) имеют наибольшую долю свинца – до 85%. Их конструкция оптимизирована для длительного срока службы, что требует массивных пластин и минимального количества неметаллических компонентов. В аккумуляторе ёмкостью 1000 А·ч масса свинца достигает 200–220 кг, из которых 180–200 кг сосредоточено в пластинах. При этом содержание сурьмы в сплаве может достигать 6–8%, что усложняет переработку из-за необходимости отделения примесей.

Состав свинцовых компонентов варьируется в зависимости от технологии производства. В классических аккумуляторах с жидким электролитом используется сплав свинца с 2–5% сурьмы для повышения прочности решёток. В малообслуживаемых моделях сурьму заменяют кальцием (0,05–0,1%), что снижает газовыделение, но уменьшает выход свинца при переработке на 3–5% из-за сложностей в отделении кальция. Гелевые и AGM-аккумуляторы содержат свинец высокой чистоты (до 99,9%), но их доля в общем объёме переработки не превышает 10%.

Масса свинца в аккумуляторе напрямую влияет на экономику переработки. При средней цене вторичного свинца 2000–2500 руб/кг рентабельность процесса зависит от точного расчёта выхода металла. Для стартерных аккумуляторов коэффициент извлечения составляет 90–95%, для тяговых – 85–90%, для стационарных – 80–85%. Потери связаны с окислением, уносом мелких фракций и неполным отделением активной массы от решёток. Оптимизация дробления и сепарации позволяет увеличить выход на 2–4%.

Вторичная переработка свинца из аккумуляторов позволяет покрыть до 80% потребности рынка. Однако для максимального извлечения необходим анализ состава каждого типа аккумуляторов. Например, в стационарных моделях с высоким содержанием сурьмы требуется дополнительная стадия рафинирования, что увеличивает затраты на 10–15%. В то же время AGM-аккумуляторы, несмотря на меньшую массу, обеспечивают более чистый свинец, что компенсирует затраты на их переработку. Оптимальная стратегия – раздельная переработка с учётом технологических особенностей каждого типа.

Методы определения исходного содержания свинца в отработанных батареях

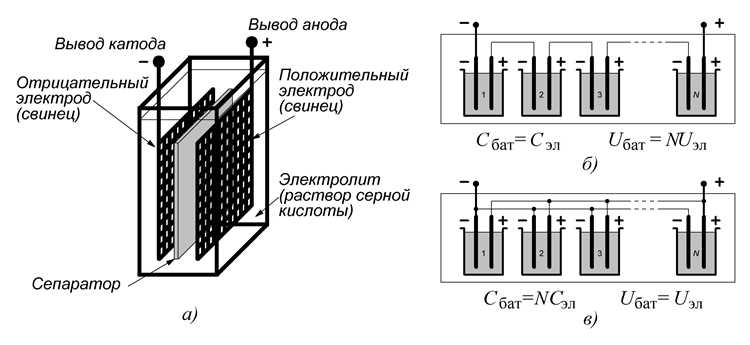

Точное определение содержания свинца в отработанных аккумуляторах критично для расчета выхода металла при переработке. Основные методы делятся на разрушающие и неразрушающие, каждый из которых имеет ограничения по точности, стоимости и применимости. Выбор метода зависит от типа батареи (стартерные, тяговые, стационарные), степени деградации электродов и доступного оборудования.

Химический анализ остается эталонным методом с погрешностью ±0,5%. Для его проведения отбирают пробы активной массы электродов (оксидно-свинцовая паста) и растворяют в смеси азотной и соляной кислот. Содержание свинца определяют титриметрически с использованием ЭДТА или гравиметрически после осаждения в виде сульфата. Метод требует лабораторных условий и занимает 4–6 часов на партию из 10 образцов.

Рентгенофлуоресцентный анализ (РФА) позволяет оперативно оценивать содержание свинца без разрушения образца. Портативные РФА-анализаторы (например, Olympus Vanta) дают результат за 30–60 секунд с погрешностью ±2–5% при калибровке по стандартам свинцовых сплавов. Метод эффективен для экспресс-контроля на перерабатывающих предприятиях, но чувствителен к неоднородности материала и толщине слоя пасты.

Для массового анализа крупных партий батарей применяют методы спектроскопии с индуктивно связанной плазмой (ИСП-ОЭС или ИСП-МС). Предел обнаружения свинца достигает 0,01 мкг/л, а линейный диапазон – до 1000 мг/л. Подготовка проб включает микроволновое разложение в азотной кислоте с добавлением перекиси водорода. Стоимость анализа – 1500–3000 рублей за образец, что оправдано при работе с высокоценным сырьем.

Расчетный метод основан на паспортных данных батарей и корректировке с учетом потерь при эксплуатации. В таблице приведены типовые значения содержания свинца для разных типов аккумуляторов:

Метод нейтронно-активационного анализа (НАА) используется для сертификации сырья на крупных заводах. При облучении образца нейтронами образуется радиоактивный изотоп свинца-207, гамма-излучение которого регистрируют детекторами. Погрешность метода – ±0,1%, но высокая стоимость оборудования (от 50 млн рублей) ограничивает его применение.

Для оперативного контроля на линиях сортировки батарей применяют методы вихретокового тестирования. Датчики фиксируют изменение электропроводности материала, коррелирующее с содержанием свинца. Погрешность достигает ±10%, но скорость анализа – до 100 батарей в минуту. Метод не требует пробоподготовки и подходит для предварительной оценки.

Комбинированный подход повышает точность определения. Например, РФА используют для первичного скрининга, а химический анализ – для верификации критических партий. При выборе метода учитывают баланс между точностью, скоростью и стоимостью: для лабораторий оптимален ИСП-ОЭС, для полевых условий – портативный РФА, для массового контроля – расчетные модели с корректировкой по выборочным анализам.

Учет потерь свинца на этапах дробления и сепарации пластин

Потери свинца при дроблении аккумуляторных пластин достигают 3–5% от общей массы металла в сырье. Основные причины – механическое истирание активной массы и образование мелкодисперсной фракции, уходящей с отходами. Для минимизации потерь рекомендуется использовать дробилки с регулируемым зазором между ножами (оптимально 5–8 мм) и системой воздушной классификации, отделяющей пылевидные частицы до 0,5 мм.

Сепарация пластин после дробления сопровождается потерями до 2% свинца из-за неполного отделения активной массы от решеток. Эффективность процесса зависит от типа сепаратора: вибросита с ячейкой 2–3 мм удерживают до 92% металла, а гидросепараторы – до 95%. Критический параметр – скорость подачи пульпы: при превышении 1,2 м/с наблюдается вынос крупных частиц свинца в хвосты.

Тонкие потери (до 1%) возникают при транспортировке дробленого материала между стадиями. Использование закрытых шнековых конвейеров вместо ленточных снижает унос пыли на 40%. Дополнительный контроль обеспечивают магнитные ловушки, улавливающие случайно попавшие металлические включения, которые могут повредить оборудование и увеличить потери.

Анализ гранулометрического состава отходов показывает, что до 60% потерь свинца приходится на фракцию -0,1 мм. Внедрение циклонов с эффективностью улавливания 98% для частиц >5 мкм позволяет вернуть в процесс до 80% этой фракции. Для фракций 0,1–0,5 мм целесообразно применять мокрую сепарацию с добавлением флокулянтов (расход 0,05–0,1 г/т), повышающих извлечение на 12–15%.

Температурный режим дробления влияет на потери: при нагреве пластин выше 60°C активная масса становится хрупкой, увеличивая выход мелкой фракции на 20–25%. Охлаждение сырья до 20–25°C перед дроблением стабилизирует процесс. Для контроля используют инфракрасные датчики температуры с погрешностью ±1°C, установленные на входе в дробилку.

Коррозия оборудования – скрытый фактор потерь. Износ ножей дробилки на 1 мм увеличивает выход мелкой фракции на 0,8%. Замена режущих элементов каждые 500 часов работы (при производительности 10 т/ч) снижает потери на 1,5%. Для сепараторов критичен износ сит: при увеличении ячейки на 0,5 мм извлечение свинца падает на 3%.

Оптимизация потерь требует комплексного подхода: мониторинг гранулометрии на каждом этапе (лазерные анализаторы частиц с точностью ±2%), корректировка параметров оборудования в реальном времени и регулярная калибровка датчиков массы (погрешность не более 0,1%). Внедрение системы автоматизированного учета потерь с привязкой к конкретным узлам позволяет сократить общие потери свинца на 25–30%.

Расчет выхода чистого свинца после плавки и рафинирования

Выход чистого свинца при переработке аккумуляторного лома зависит от состава исходного сырья, технологических параметров плавки и эффективности рафинирования. Типичный аккумулятор содержит 60–70% свинца в виде сплавов (Pb-Sb, Pb-Ca) и оксидно-сульфатной пасты. При плавке в шахтной печи при температуре 1100–1200°C потери металла составляют 3–5% из-за угара и шлакообразования.

Основные этапы расчета:

• Определение массы свинца в исходном сырье (масса аккумулятора × доля свинца).
• Учет потерь при плавке: 3–5% для шахтных печей, 1–2% для роторных.
• Вычитание массы примесей (Sb, Sn, As, Cu) после рафинирования – до 2–4% от общего выхода.
• Корректировка на механические потери (0,5–1%) при транспортировке и разливке.

Пример расчета для партии в 1000 кг аккумуляторного лома с содержанием свинца 65%:

1. Масса свинца в сырье: 1000 × 0,65 = 650 кг.
2. Потери при плавке (4%): 650 × 0,04 = 26 кг.
3. Выход чернового свинца: 650 – 26 = 624 кг.
4. Потери при рафинировании (3%): 624 × 0,03 = 18,72 кг.
5. Итоговый выход чистого свинца: 624 – 18,72 = 605,28 кг (93,1% от исходного).

Ключевые факторы, влияющие на выход:

• Температурный режим плавки: превышение 1250°C увеличивает угар до 7–8%.
• Состав шихты: добавление флюсов (Na₂CO₃, CaO) снижает потери в шлаке на 1–1,5%.
• Эффективность рафинирования: электрохимическое удаление примесей повышает чистоту до 99,97%, но увеличивает потери на 0,5–1%.

Для минимизации потерь рекомендуется:

• Использовать роторные печи с рециркуляцией газов – снижают угар до 1–2%.
• Контролировать содержание кислорода в печи: оптимально 1–3% для предотвращения окисления.
• Применять вакуумное рафинирование для удаления летучих примесей (As, Zn) без значительных потерь свинца.

Типичные значения выхода чистого свинца в зависимости от технологии:

При расчете необходимо учитывать не только массу, но и энергозатраты. Например, плавка в роторной печи требует 300–350 кВт·ч/т свинца, тогда как шахтная – 400–450 кВт·ч/т. Экономически оправдано использовать роторные печи при объемах переработки свыше 5000 т/год.

Для точного прогнозирования выхода рекомендуется проводить лабораторный анализ сырья с определением содержания:

• Свинца (методом атомно-абсорбционной спектроскопии).
• Примесей (Sb, Sn, As, Cu) – рентгенофлуоресцентным анализом.
• Сульфатов и оксидов – гравиметрическим методом.

Оптимизация процесса позволяет увеличить выход на 2–3% за счет:

• Предварительной десульфурации пасты (удаление до 90% сульфатов).
• Использования инертной атмосферы при плавке.
• Автоматизированного контроля температуры и состава газов.
